Зона применения
Противопожарные секционные ворота
Промышленные секционные ворота всех типов
Преимущества
-
Возможность разблокировки редуктора при отключении электроэнергии для управления воротами вручную
-
Отдельная клемма для подключения светофора без использования дополнительного блока управления
-
Точная регулировка крайних положений ворот при помощи концевых выключателей кулачкового типа
-
Возможность ручного управления воротами при помощи цепи в случае долговременного отключения электроэнергии
-
Повышенный уровень IP благодаря уплотнителям и герметезации кабель-вводов. Возможность установки привода на объектах с повышенной влажностью

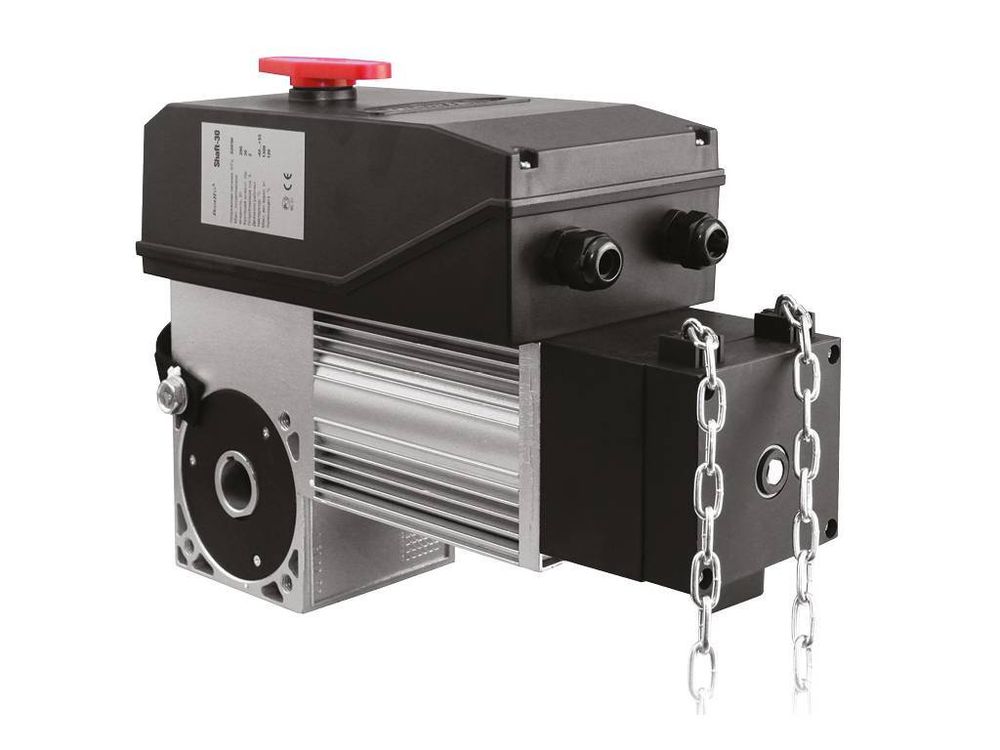

Дизайн
Рычаг разблокировки редукторa
Цепной редуктор
Высокий уровень теплоотдачи двигателя
Таблица размеров
| Параметр | Показатель |
|---|---|
| Площадь ворот, м² | 28 |
Конструкция
- Корпус редуктора
- Отверстие под вал ворот
- Двигатель
- Узел ручной цепи
- Ручная цепь
- Кабель
- Клеммная колодка
- Рукоятка расцепителя
- Концевик
Способы монтажа
Монтаж производится на вал ворот с помощью кронштейна, шпонки и стопорного кольцa. Кронштейн крепления присверливается к притолоке с помощью саморезов.
Условия эксплуатации продукции
- Перед тем как установить привод, убедитесь, что створки ворот отбалансированы и перемещаются плавно.
- Технические характеристики привода должны соответствовать климатическим условиям места эксплуатации.
- Не следует устанавливать и эксплуатировать автоматические системы в помещениях, используемых для хранения огнеопасных и взрывчатых веществ.
- При движении створок исключите возможность застревания посторонних предметов между движущимся и неподвижным элементами привода.
- Допускается использование только оригинальных запчастей и аксессуаров от DoorHan, чтобы исключить неполадки.
- Не оставляйте электрический двигатель со снятой цепью!
- Не эксплуатируйте автоматический привод при обнаружении неисправностей.
- Перед запуском электрического привода исключите присутствие посторонних предметов в зоне работы устройства.
- Движение транспорта и людей допускается после остановки створок и выключения привода.
- Не допускайте детей к использованию привода и его элементов.
- Исключите вмешательства в работу автоматической части устройства.
Упаковка
| Упаковка в коробку | Характеристики упаковки |
|---|---|
| Описание | упаковка представляет собой картонную коробку стандартного размерa с логотипом производителя |
| Состав |
пленка, пенопласт, картонная коробкa |
| Ширина, мм |
320 |
| Высота, мм |
190 |
| Длина, мм |
520 |
Гарантийные обязательства
Покупателю предоставляется гарантия работоспособности привода на 3 года с момента приобретения. Дилерам предоставляется право изменить срок гарантии.
