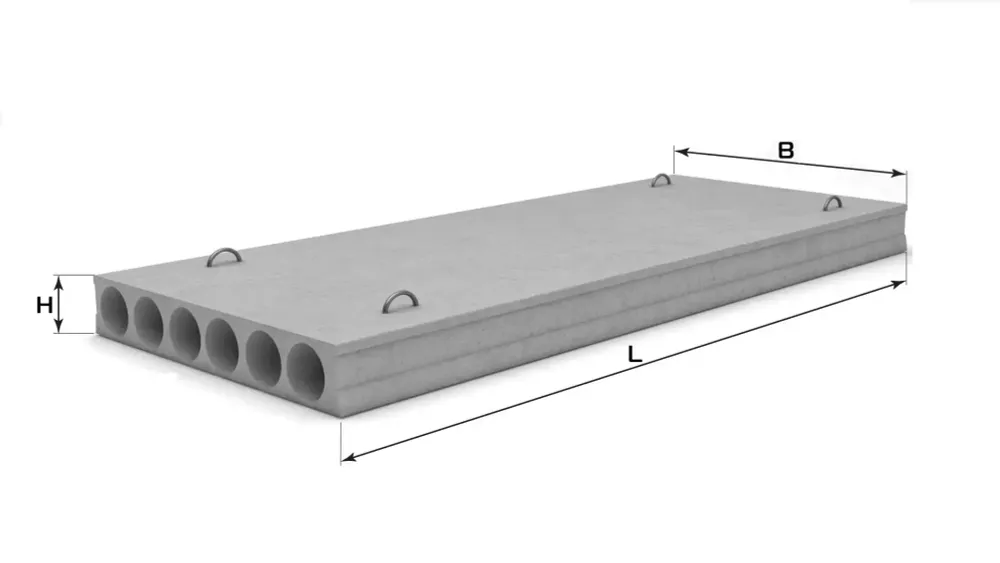

Плиты перекрытия железобетонные многопустотные ПК производятся согласно ГОСТ 9561-91 из тяжелого бетона классом В25 (М200), В35 (М300), легкого бетона плотной структуры и силикатного бетона с использованием предварительно напряженной арматуры. Представляют собой прямоугольную плиту, конструктивной особенностью которой является наличие многочисленных пустот круглой формы. Предназначенные для опирания по двум сторонам, плиты ПК применяются при строительстве многоэтажных зданий, зданий промышленного, административного и производственного назначения.
Благодаря пустотам цилиндрической формы расположенным внутри панели, плиты ПК превосходят аналогичные ЖБИ плиты перекрытия многопустотного типа по ряду параметров:
- Вес плиты позволяет уменьшить нагрузку на несущие конструкции жилого помещения. Вес плит ПК влияет на цену строительства и удешевляет расходы.
- Теплоизоляционные параметры плит ПК, являются преимуществом при строительстве в России, где 6 месяцев в году построенное здание находится в холодном климате и подвержено морозам.
- Шумоизоляция - важный параметр для человека, поэтому обладая шумозащитной способностью плиты ПК очень востребованы для строительства жилых и промышленных зданий.
Специфика маркировки
На завершающем этапе производственного процесса, многопустотная плита проходит процедуру маркировки. Ее суть заключается в нанесении на изделие буквенных и цифровых индексов, которые обозначают ее параметры. Сначала маркируется тип изделия, затем размеры, которые указываются в дм, и возможную нагрузку, кгс/м2. В соответствии с этими параметрами, маркировочная формула многопустотной плиты это: ПК 63-12-8 (6300х1200х220), ПК - плита перекрытия, 6300 - длина в дм, 1200 - ширина в дм, последняя цифра - несущая способность в кгс/м2. Масса изделия, марка и дата выпуска отмечается на торцевой грани плиты.
Расшифровка условного обозначения изделия указывается на торце плиты и состоит из букв и цифр ПК 63-12-8 где:
- ПК – плита перекрытия кругло-пустотная, при изготовлении используют метало-форму (опалубку). Внутри опалубки размещают арматуру и заливают раствором из бетона, затем используют вибрацию металлоформы, чтобы в растворе исключить появления воздушных пустот и равномерно уложить бетонный раствор в опалубке, после вибрации металлоформу помещают в пропарочную камеру и происходит обработка паром около 6-7 часов, после этих процедур готовую плиту перекрытия извлекают из металлоформы.
- 63 – длина в дм (с округлением значения до целого числа, т.к. длина вышеуказанной плиты 6300 мм);
- 12 – ширина в дм (с округлением значения до целого числа, т.к. ширина составляет 1200 мм);
- 8 – расчетная нагрузка в МПа. Означает, что выпускаемая продукция способна выдержать нагрузку (давление) до 800 кгс/м2.
- Высоту плиты еще называют её толщиной - стандартная 220 мм. Кроме этого, на торце указывается масса и дата выпуска изделия.
- AтV – класс арматуры, используемый при изготовлении напряженных стержней, которые размещены в плитах ПК 63-12-8. Благодаря этим стержням повышается величина нагрузки, несущая способность и выносливость плит.
- т – при изготовлении плит использовался тяжелый бетон, который отличается повышенной прочностью.
- а – отверстия плит имеют уплотняющие вкладыши.
- индекс 1 – добавляется в том случае, когда у плиты заделаны торцы.
Контроль качества
Плиты перекрытия ПК 63-12-8 проходят тщательные проверки согласно правилам ГОСТ. Так как в процессе эксплуатации изделия будут подвергаться высоким нагрузкам как от соседних плит, так и от самой конструкции, они должны быть максимально надежными, обладать достаточной жесткостью, прочностью и не прогибаться. Немаловажным качеством является огнестойкость плит перекрытия ПК 63-12-8 - пожар способен вызвать разрушение не только железобетонных изделий, но и повлечь за собой обрушение всего здания.
Благодаря многопустотной конструкции плиты перекрытия имеют сравнительно небольшой вес, что делает их достаточно экономичными. Все изделия, прошедшие приемосдаточные испытания, получают сертификат, содержащий информацию о технических характеристиках, дате производства, материале изготовления, марке бетона, его морозостойкости и водонепроницаемости.
Проверка качества происходит поэтапно:
- Сначала оценивается состояние и качество бетона. Выбраковке подлежит изделие, в котором имеются трещины, или наблюдается обнаженная арматура. Допускаются трещины до 0,3 мм, которые могли возникнуть в результате усадки бетонной смеси
- Готовая для монтажа плита, отвечает определенным габаритам, обозначенным в проектных чертежах. Ее поверхность должна быть плоской и гладкой, ведь в будущем, будет использоваться как потолок или пол. Допустимым считается отклонение, в приделах 8 мм. Выбраковке подлежат изделия, размеры которых имеют отклонения от стандарта по толщине и по длине
- Поверхность изделия, которое допускаются в дальнейшую эксплуатацию, должна быть без существенных дефектов. Имеющиеся углубления и наплывы, образование которых невозможно было избежать на стадии производства, не должны превышать 15 мм. Поскольку небольшие дефекты можно будет замазать бетонной смесью непосредственно перед установкой и упростить процесс декоративного оформления будущего потолка
- Железобетонная плита проверяется за показателями класса и марки использованного бетонного раствора, поскольку в дальнейшем они влияют на качество и прочность изделия. Оценивают использованную арматуру и надежность сварных соединений
- Особым условием признания многопустотной плиты пригодной для дальнейшей эксплуатации является наличие технического паспорта (сертификата качества). В нем указывается вся информация о готовом изделии, технические параметры, дата производства, маркировочную формулу, морозостойкость и водонепроницаемость. Кроме этого, наличие технического паспорта является обязательным условием при транспортировке и хранении изделия.
