Описание

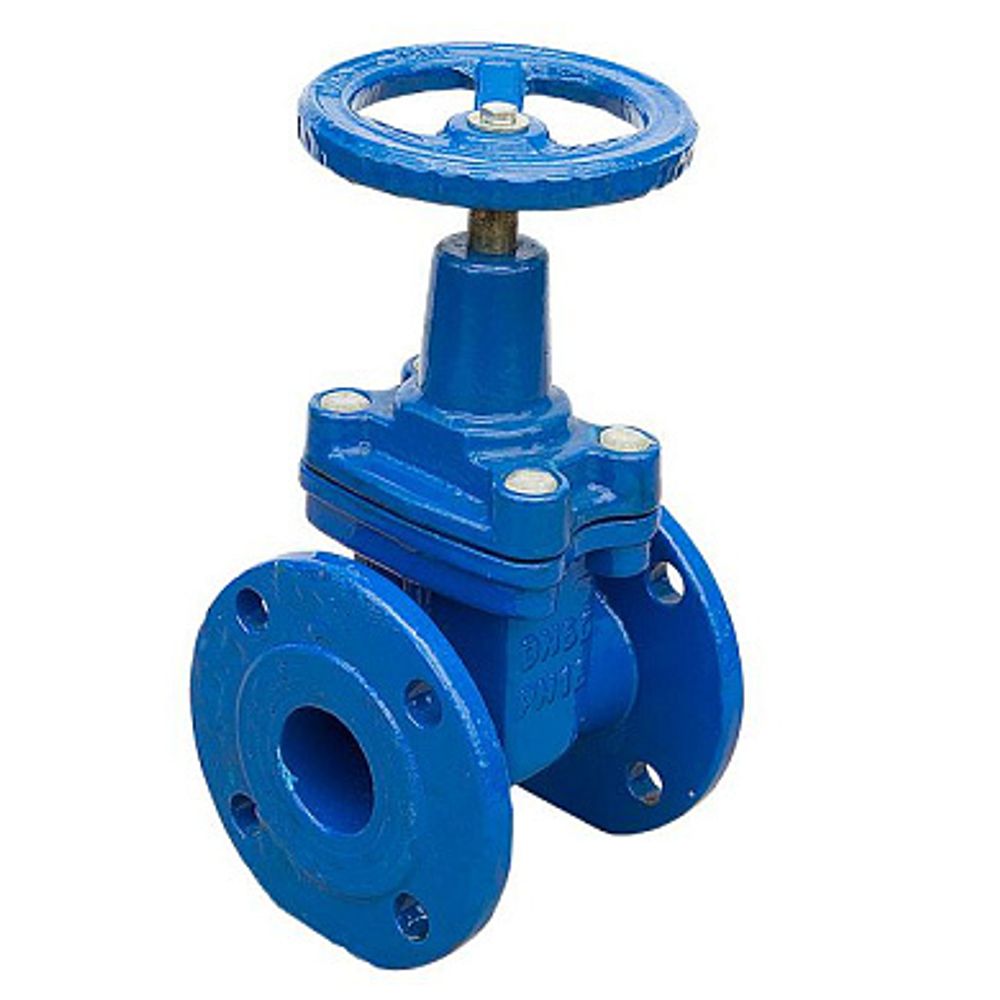

Задвижка чугунная 30ч39р с обрезиненным клином невыдвижным шпинделем фланцевая (аналог 30ч39р) предназначена для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводе.
Характеристики от производителя
Обозначение (Таблица фигур): 30ч39р
Номинальное давление: 1,6 МПа
Максимальная температура рабочей среды: +120°C (EPDM): +150°C (Silicon rubber)
Материалы основных деталей: Высокопрочный чугун, нержавеющая сталь, EPDM
Рабочая среда: Вода
Тип присоединения: Фланцевое по ГОСТ 33259-2015
Управление: Ручное (маховик)
Класс герметичности: А по ГОСТ 9544-2015
Схема и размеры задвижки:
- Корпус – GGG50
- Крышка – GGG50
- Фланец – GGG50
- Клин – GGG50 (EPDM/Silicon rubber)
- Ходовая гайка – латунь
- Шпиндель – углеродистая сталь
- Стопорные полукольца – латунь
- Кольцевая прокладка – силикон
- Штурвал – углеродистая сталь
- Прокладка корпус-крышка – EPDM
- Болт – углеродистая сталь
- Болт – нержавеющая сталь
Состав поставки:
- Задвижка - 1 шт.;
- Паспорт - 1 экз./партия.
Характеристики
Вес, кг
8
Объем, м³
0,008
Срок гарантии производителя, лет
1
Номинальное давление (PN)
16
Максимальная температура рабочей среды, С°
120
Тип соединения
Фланец
Единица измерения
шт
Рабочая среда
Вода
Номинальный диаметр (DN)
65
Класс герметичности
"A" по ГОСТ 9544-2015
