📑 Инструкция по работе с конструктором

Онлайн-конструктор грядок из ДПК — нарисуйте план в 2D, посмотрите в 3D и рассчитайте материалы

2D планировщик 3D визуализация расчёт досок растения соединители

📍 Начало работы

Интерфейс конструктора

▼

Конструктор состоит из четырёх частей:

Конструктор грядок

Шапка 2D / 3D Инструменты + Грядка

Боковая панель

Грядка 1

уставки, ярусы, доски

Рабочая область (2D / 3D)

—

ДОСОК

—

ПЕРИМЕТР

—

ВЫСОТА

💡По умолчани�; открывается демо-грядка 4×1.5м. Можно сразу начать рисовать свою очертание, удалив ее через кнопку ✕.

✏️ Рисование грядок

Прямоугольная грядка

▼

Выбери инструмент ▭ Прямоугольник и тяни мышью по холсту. Длина и ширина показываются прямо на схеме.

▭ Прямоуг.

⬡ Контур

✛ Двигать

4.00м

1.50м

анимация: рисование прямоугольной грядки

💡Привязка к сетке 5см — размеры всегда будут точными. Колёсиком — масштаб.

Грядка любой формы (контур)

▼

Инструмент ⬡ Контур — кликай точки по очереди. Закрыть: двойной клик или нажми первую точку.

Enter— закрыть контур Esc— отмена

💡Шестиугольная, Г-образная, круглая — любая форма грядки.

Движение и изменение формы

▼

Инструмент ✛ Двигать:

Тяни грядку — перемещает все ярусы
Shift + тяни — двигает отдельный ярус
Тяни вершину — меняет форму грядки

Delete— удалить выбранную грядку

👉Горячие клавиши: R — прямоугольник, P — контур, S — двигать, G — покрытие

⚙️ Настройки досок

Выбор размеров доски

▼

Кликни на грядку, затем в сайдбаре — на строку ряда. Настрой: высоту, длину, толщину и цвет.

Высота доски мм

270 150 200 300 450

мм (своё значение)

Цвет

💡Доступны цвета: Коричневый, Серый, Венже, Светло-коричневый, Оливковый, Антрацит

Ярусы грядки

▼

Грядка может быть многоярусной — каждый ярус со своим полигоном и досками:

Кнопка + Добавить ярус → нарисуй его контур на схеме
Shift + тяни — двигает только выбранный ярус
Каждый ярус — свой цвет и высота

Покрытие (газон, плитка, гравий)

▼

Инструмент ◾ Покрытие: выбери тип в панели слева, затем нарисуй прямоугольник на холсте.

🌿 Земля 🪨 Галька ⬜ Плитка 🌿 Газон

🎥 3D визуализация

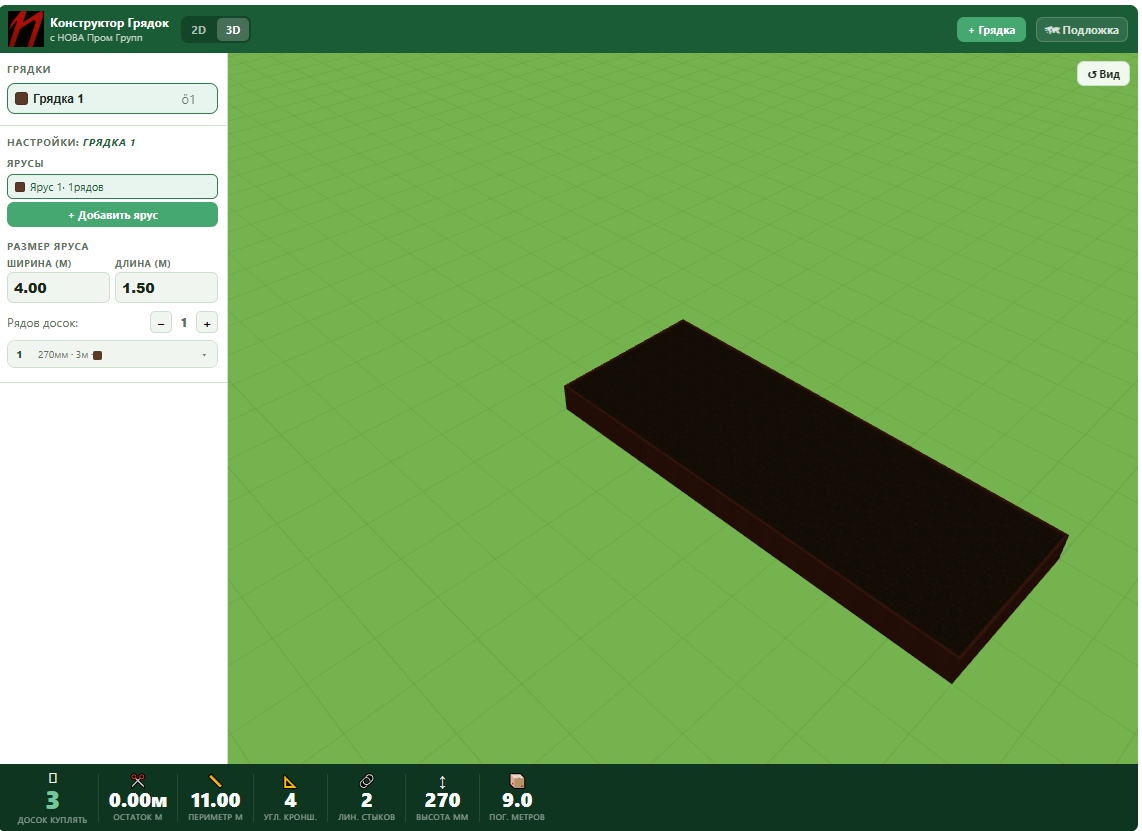

Переключение в 3D

▼

Нажми кнопку 3D в шапке. Управление:

🖰

Тяни
вращение

↻ вид

👉Кнопка ↻ вид — сброс камеры в позицию по умолчанию

🌿 Растения

Посадка растений

▼

Инструмент 🌿 Растение: выбери вид в панели слева, кликни в грядку.

🍓
Клубника

🍅
Помидор

🥕
Морковь

🌹
Роза

🍋
Перец

🌻
Подсолнух

💡Кнопка ✕ Убрать все — удаляет все растения сразу. Отдельное — инструментом ✕ Удалить.

▪ Соединители

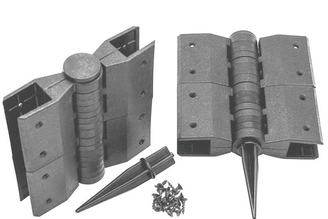

Пластиковые угловые пластины

▼

Соединители расставляются автоматически на всех углах при создании грядки.

Цвет — на 50% темнее цвета доски
Не выступает за пределы доски
3 оцинкованных самореза с каждой стороны
Инструмент ◾ Соединитель — добавить вручную

📊 Расчёт материалов

Панель результатов

▼

Внизу — панель с расчётом. Обновляется в реальном времени.

Досок

0.6м

Остаток

11.0

Периметр м

Угл. кроншт.

270

Высота мм

36.0

Пог. метров

💡Конструктор учитывает остатки досок — не закажешь лишнего.

📷 Подложка-схема

Загрузить план участка

▼

Кнопка подложка — загрузи фото или план участка. Затем:

Тяни инструментом Двигать — позиционирование
Уголок ↳ — масштабирование
Ползунок — прозрачность
Кнопка 👁 — вкл/выкл

❓ Частые вопросы

▶ Как задать точные размеры?

В боковой панели — поля Ширина и Длина яруса в метрах. Введи нужные значения — грядка масштабируется автоматически.

▶ Можно ли нарисовать несколько грядок?

Да, сколько угодно. Кнопка + Грядка — добавить стандартную. Отобразить — кнопка 👁 в списке. Расчёт показывает итог по всем.

▶ Почему в 3D пусто?

3D погружается после первого переключения. Если канвас чёрный — перезагрузи страницу или проверь WebGL в настройках браузера.

▶ Как заказать доски по расчёту?

Запиши количество досок из нижней панели и свяжись с нами — рассчитаем стоимость комплекта.
