Описание

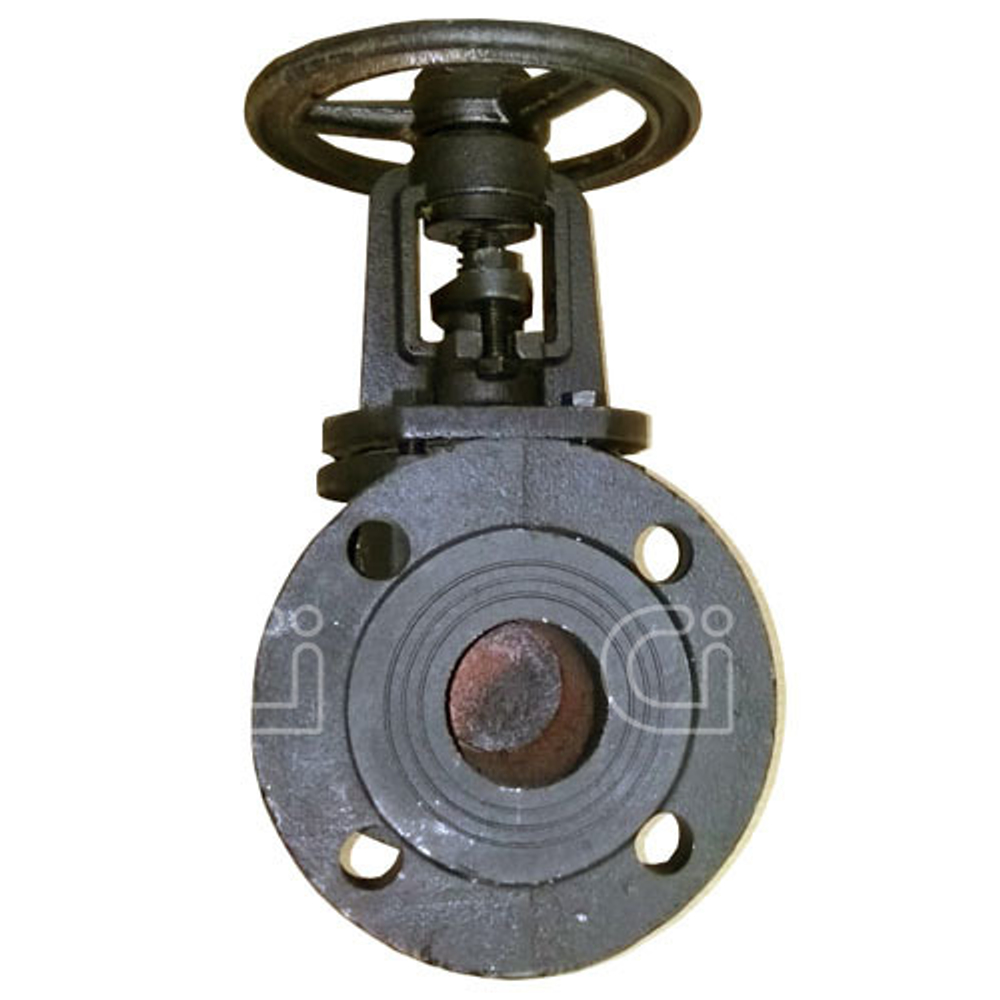

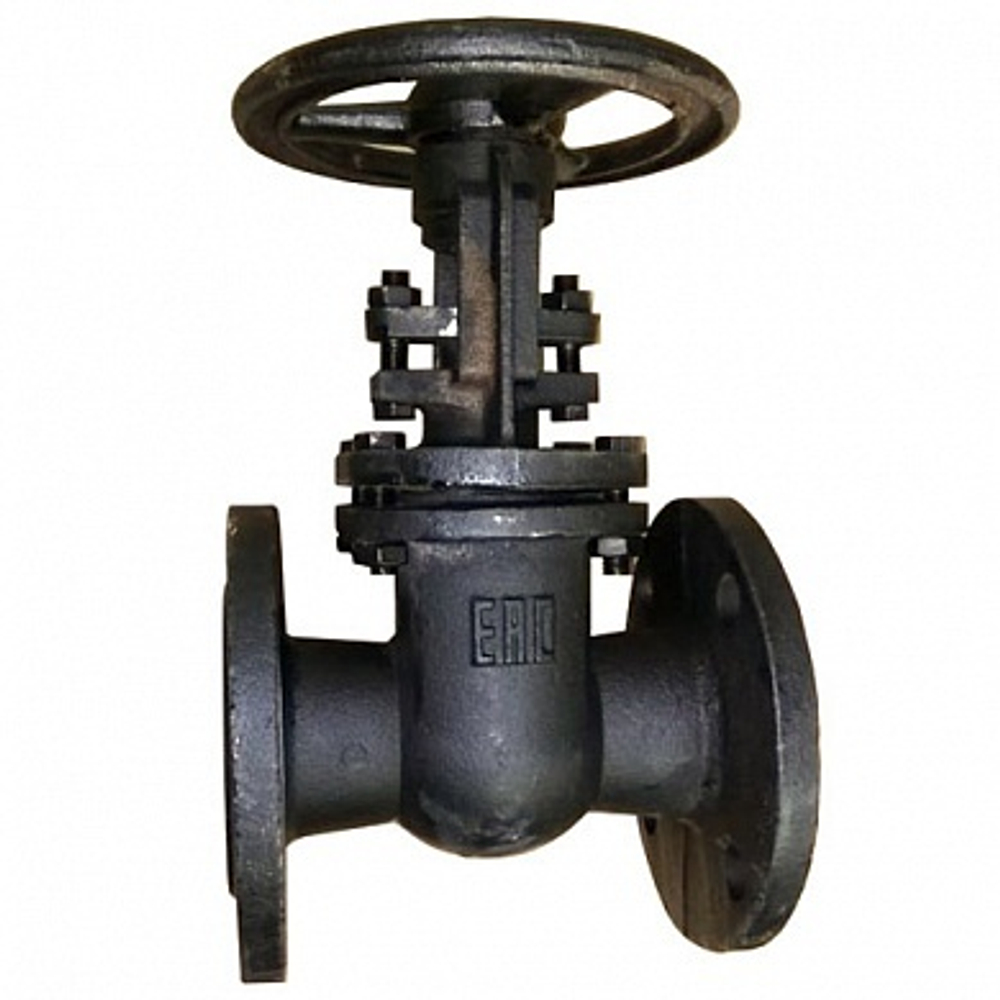

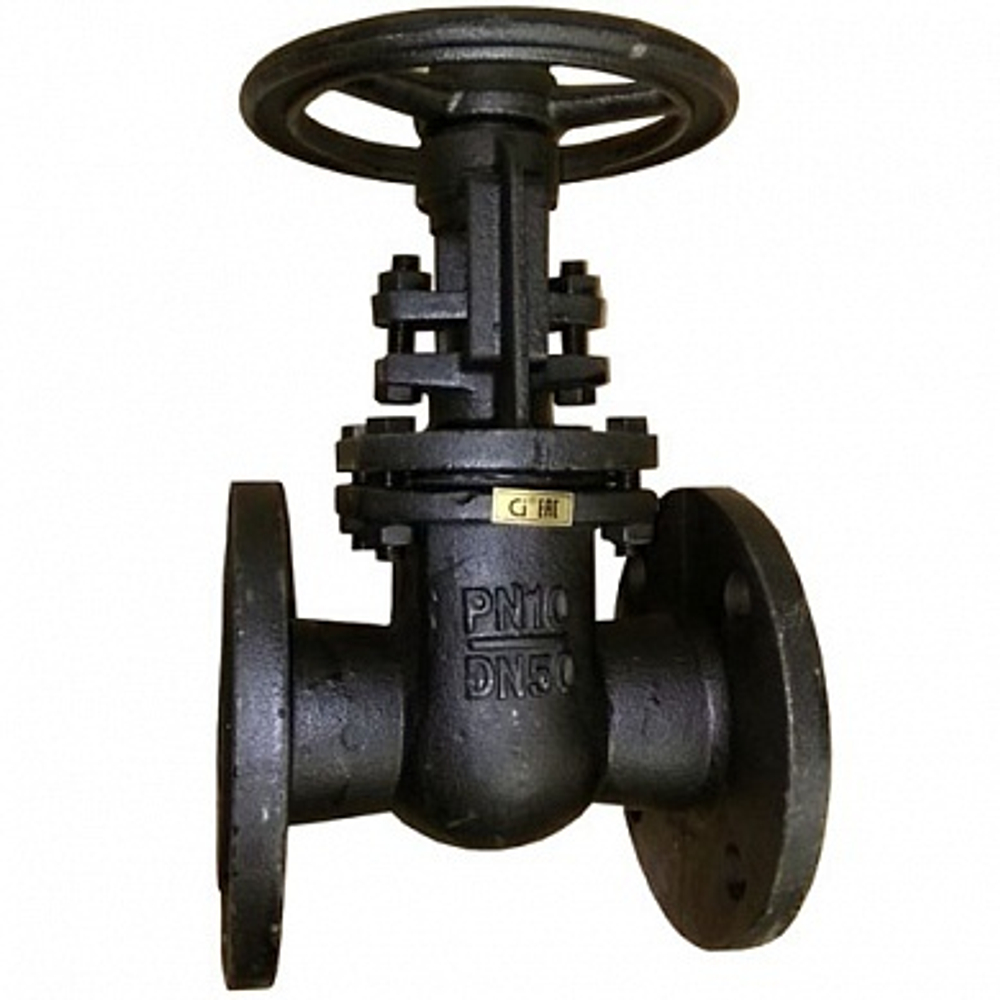

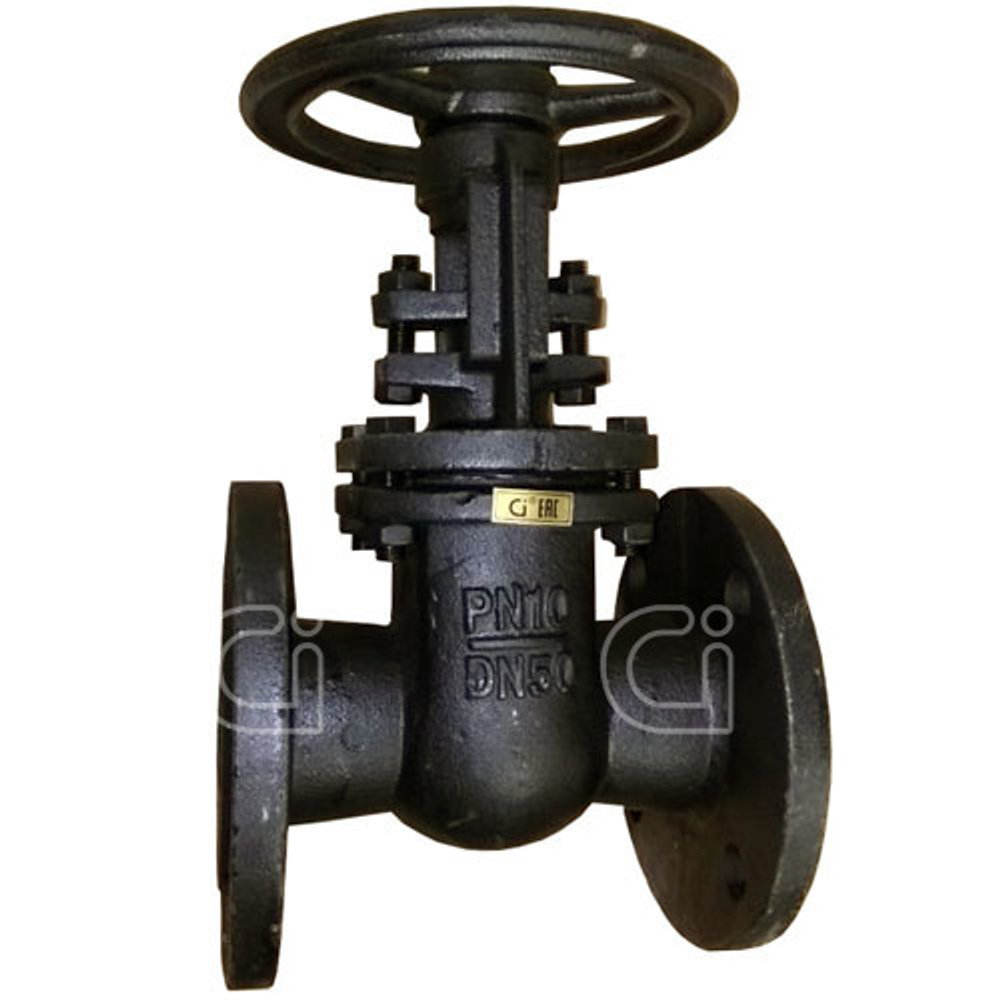

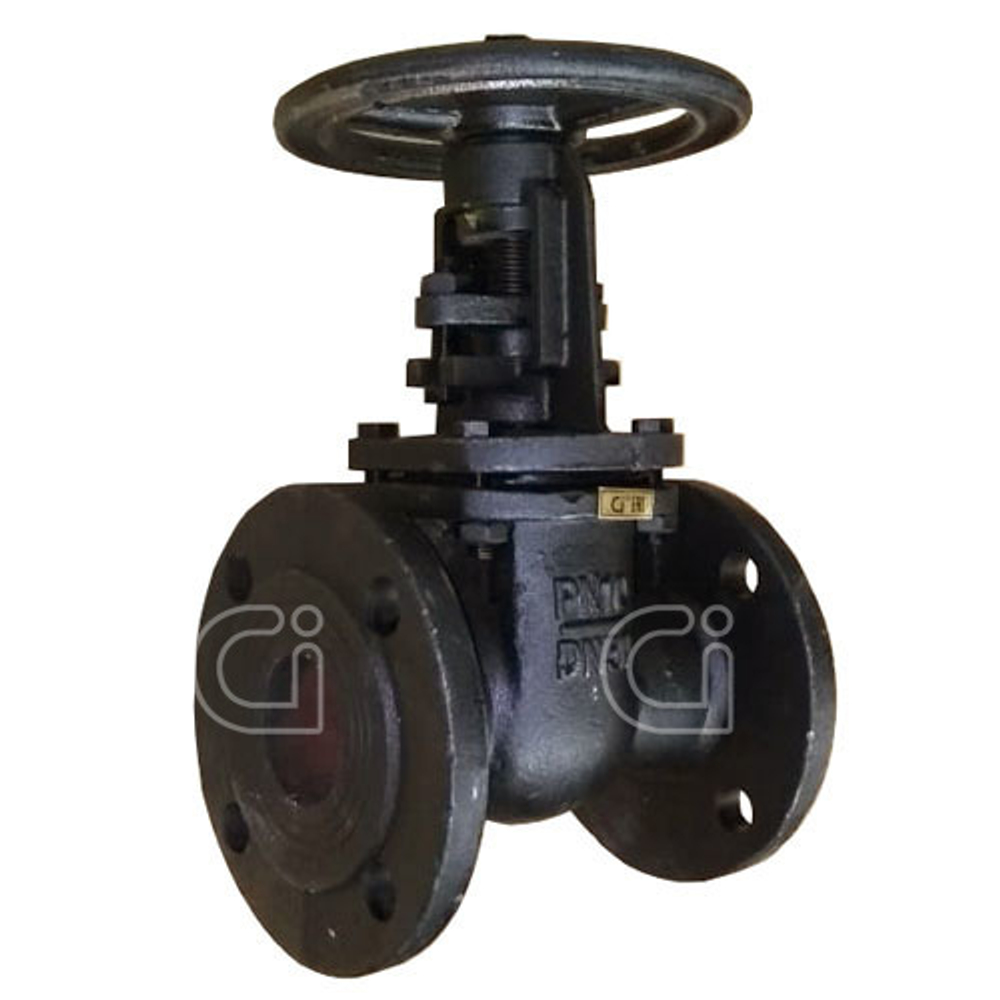

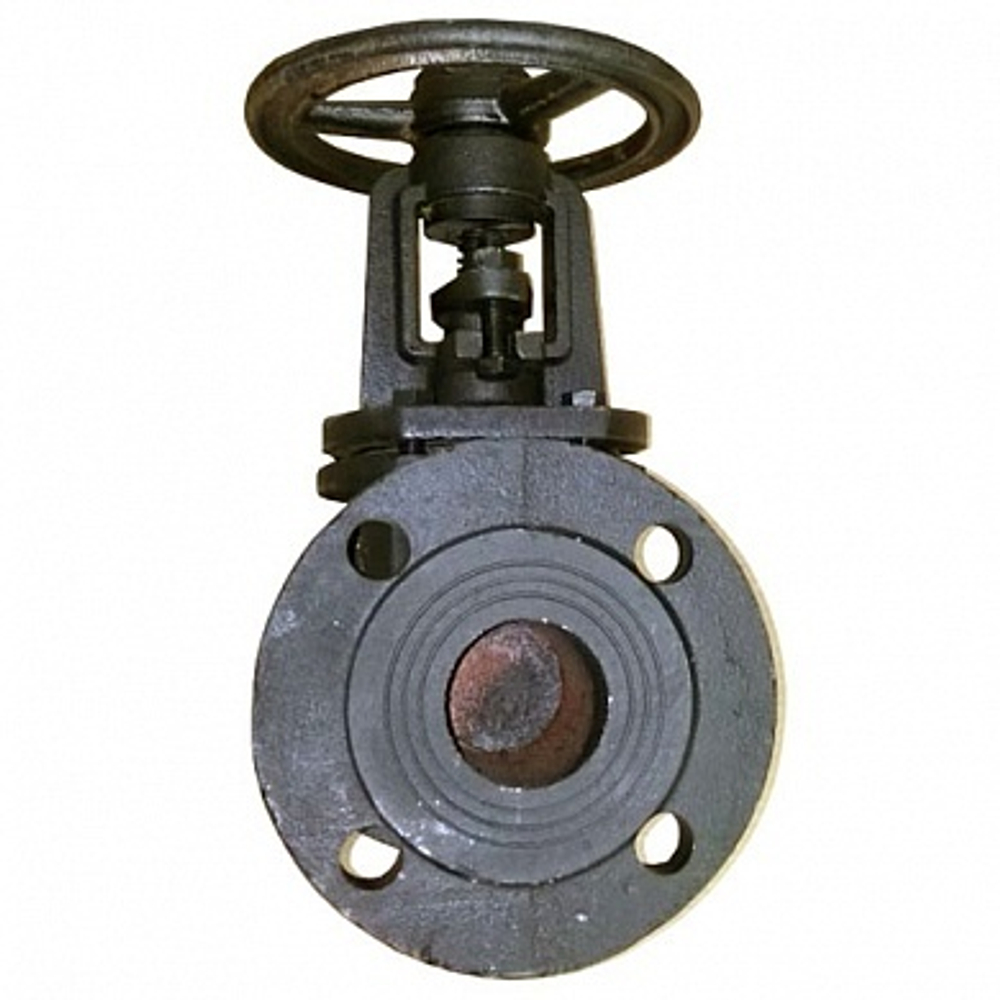

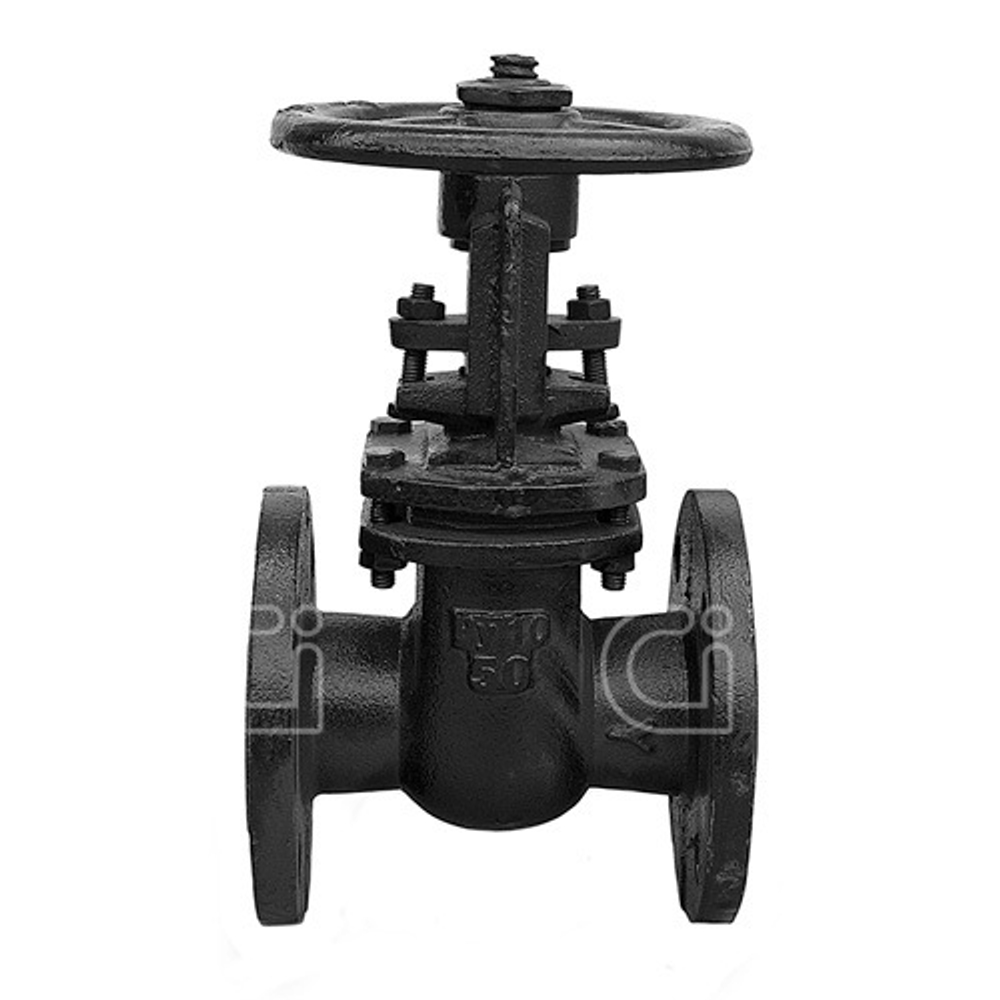

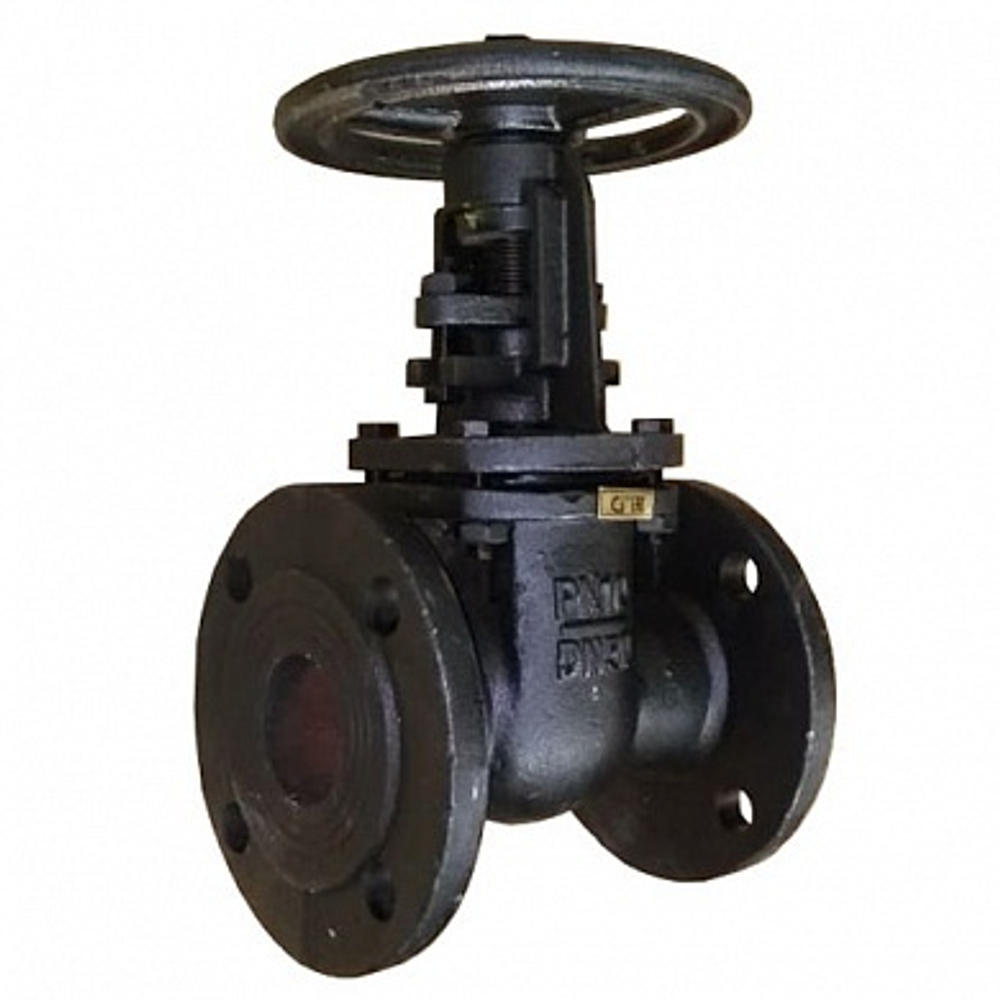

Задвижки чугунные Ci З0ч6бр применяются в качестве запорных устройств на трубопроводах для перекрытия потока среды.
Задвижка состоит из следующих основных деталей:
корпуса 1, крьшки 2. дисков 3, втулки резьбовой 4, фланца сальника 5, колец уплотнительных 6. клина съемного 7. шпинделя 8. маховика 9.
Запирание задвижек Ci З0ч6бр с ручным управлением происходит при вращении маховика по часовой стрелке. При этом шпиндель через втулку резьбовую получает поступательное движение, передающееся на шиберы.
В крайнем положении шиберов при создании на маховике необходимого усилия обеспечивается плотное перекрытие прохода.
Состав поставки:
- Задвижка - 1 шт.;
- Паспорт - 1 экз./партия.
Характеристики
Вес, кг
57
Объем, м³
0,081
Срок гарантии производителя, лет
1
Срок службы, лет
10
Номинальное давление (PN)
10
Максимальная температура рабочей среды, С°
225
Тип соединения
Фланец
Единица измерения
шт
Рабочая среда
вода, пар
Номинальный диаметр (DN)
200
