Монтаж мягкой кровли: пошаговая инструкция

Кровля из гибкой черепицы — это не только эстетично, но и практично, а процесс монтажа отличается доступностью. Установить такую кровлю вполне реально своими силами, при этом не потребуется специального опыта или сложного оборудования. В подробной инструкции ниже шаг за шагом описано, как правильно укладывать мягкую черепицу на ключевых зонах крыши. Даже если Вы не собираетесь заниматься монтажом самостоятельно, информация поможет контролировать процесс и оперативно выявлять возможные недочёты или халатность со стороны приглашённых мастеров.

Как укладывается мягкая кровля

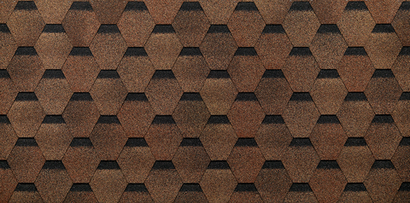

Гибкая черепица  изготавливается на заводе в виде отдельных элементов — гонтов, размеры и форма которых зависят от конкретной серии продукции. Эти гонты укладываются в ряды с вертикальным перекрытием и фиксируются двумя основными способами крепления:

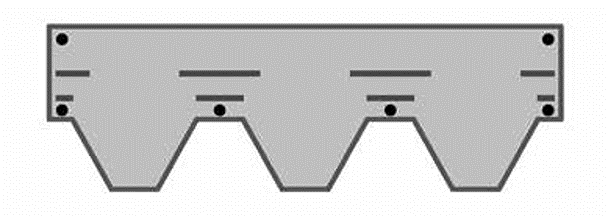

• Специальными кровельными гвоздями. В каждой упаковке представлена общая схема укладки мягкой кровли с указанием мест, где необходимо пробивать гонты гвоздями.

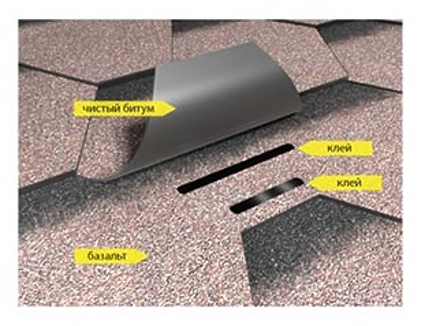

• С использованием битумного клея. На лицевой стороне каждого гонта имеются клеевые полосы, на которые накладываются лепестки верхнего элемента во время монтажа. При солнечном нагреве битумные слои на клеевых полосах и обратной стороне лепестков плавятся, создавая прочное соединение на межмолекулярном уровне. Этот процесс соединения гибкой черепицы, аналогичный сварке металла, называется сваркой гонтов.

В результате корректного монтажа мягкой кровли Вы получаете ровное, герметичное и устойчивое к порывам ветра покрытие. Гранулированная посыпка, которая наносится на наружную часть гонтов, обеспечивает надежную защиту материала от погодных воздействий, а также создает декоративный узор на кровле.

Основные правила монтажа

В первую очередь стоит отметить, что монтаж гибкой черепицы возможен только на крышах с уклоном не менее 12°. Это требование прописано в СП «Кровли» и обусловлено особенностями самого материала, а также технологией его укладки.

При подготовке к кровельным работам важно учитывать погодные условия:

• Наиболее подходящая погода для монтажа гибкой черепицы — сухая, безветренная и умеренно теплая. Запрещается производить укладку во время осадков или при снегопаде;
• При ярком солнце процесс склеивания гонтов ускоряется, однако при сильной жаре материал может слишком размягчиться, что усложнит монтаж;
• Если температура воздуха опускается ниже +10 °C, кровельные материалы становятся более жесткими и ломкими, поэтому не рекомендуется оставлять их под открытым небом на длительный срок. Перед началом работы черепицу нужно выдержать как минимум сутки в теплом помещении (при температуре не ниже +15 °C), после чего подавать на крышу небольшими партиями. Места сгибов, нанесения клея и полосы следует дополнительно прогревать строительным феном.

Важно помнить:

монтаж мягкой кровли проводится на высоте и связан с повышенной опасностью. Соблюдайте меры безопасности. Для передвижения по крыше используйте специальные лестницы, упоры или мостики. Не допускается ходить по кровельному покрытию и гибким листам без надобности. Работа должна выполняться в специализированной одежде и обуви, с использованием страховочного оборудования.

Вот несколько советов, которые помогут сделать кровлю максимально эстетичной и аккуратной:

• Для одного ската рекомендуется применять черепицу из одной партии, а перед монтажом перемешать гонты как минимум из трех пачек;
• Крепление отдельных элементов производится с помощью битумной мастики. Наносить ее следует тонким, ровным слоем (до 0,5 мм). При избытке мастики есть риск появления вздутий и потеков, что испортит вид покрытия;
• Для ровной укладки гибкой черепицы на скаты крыши сначала нужно нанести разметку: сетку из вертикальных и горизонтальных линий. Это поможет избежать визуальных перекосов, особенно если скаты отличаются неправильной геометрией.

Инструменты и расходные материалы

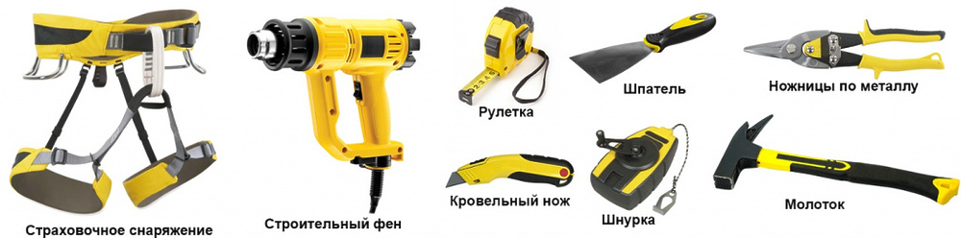

Для монтажа мягкой черепицы понадобится стандартный набор инструментов, который обычно бывает у каждого домашнего умельца.

Что касается крепежа, для фиксации кровельных покрытий и аксессуаров применяют оцинкованные ершеные либо винтовые гвозди с такими характеристиками:

• длина от 30 мм, широкая шляпка (диаметр — не меньше 8 мм) — используются для крепления самой черепицы, подкладочного ковра и прочих элементов;
• длина 50 мм с потайной шляпкой — подходят для крепежа сплошного настила. В качестве альтернативы можно взять саморезы по дереву с анодированным или гальваническим покрытием аналогичных размеров.

Кроме того, для укладки мягкой кровли обязательно потребуется специальная битумная мастика, предназначенная для гибкой черепицы.

Устройство сплошного основания

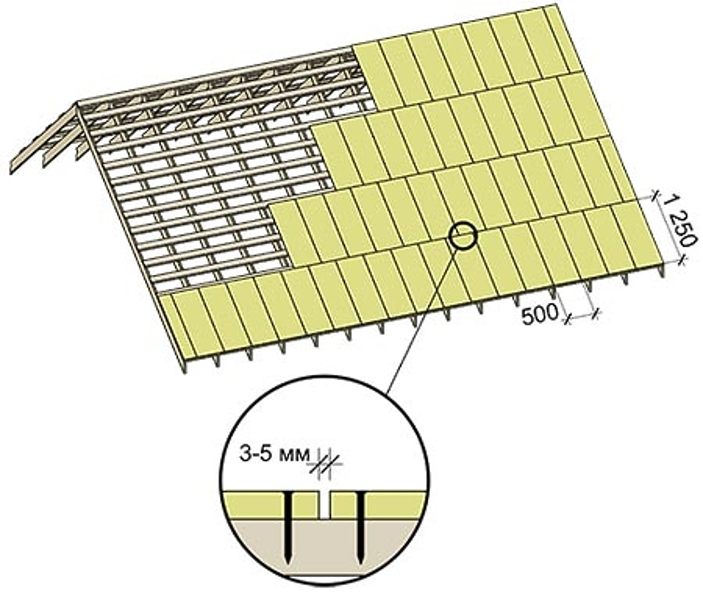

Битумная черепица укладывается только на сплошное основание, которое чаще всего сооружают из влагостойкой фанеры ФСФ или плит ОСП-3. Монтаж основания осуществляется по следующим правилам:

• материал нарезается вдоль на полосы шириной не более 500 мм;
• укладка производится с продольным смещением рядов, чтобы не возникало пересечений углов четырёх элементов в одной точке;
• между всеми парными плитами оставляется компенсационный температурный зазор 3–5 мм;
• перепады по высоте между соседними участками основания под мягкую кровлю не должны превышать 2 мм;


если в конструкции предусмотрены коньковые аэраторы для вентиляции, в месте соединения скатов выполняется дополнительный промежуток шириной 5 см для выхода воздуха.

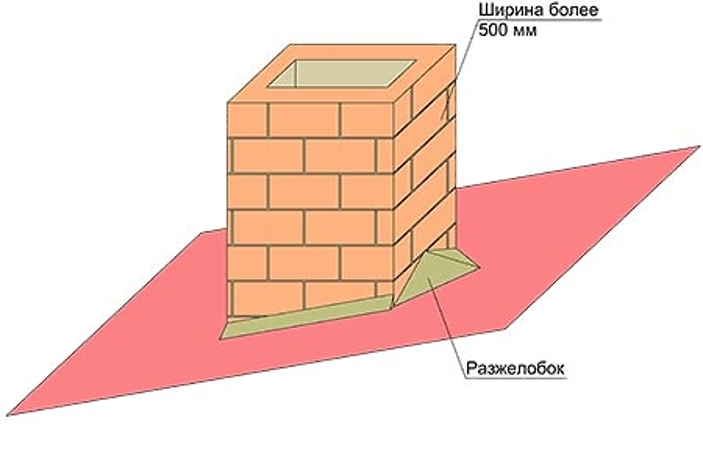

В случае, если через кровлю проходит дымоход, по его периметру монтируются галтели

Они нужны для того, чтобы под настилаемыми далее покрытиями в этой зоне не образовывались воздушные прослойки. С лицевой стороны галтель можно не ставить, если угол между стенкой трубы и скатом больше 120°. Если ширина дымохода более 500 мм, за ним создается разжелобок, который будет перенаправлять потоки воды и снега в обход трубы.

Монтаж подкладочного ковра

Для дополнительной гидроизоляции и продления срока службы кровельной конструкции применяется подкладочный ковер. Согласно рекомендациям производителя, подобные ковры необходимо стелить на всю площадь будущей мягкой кровли, вне зависимости от величины уклона.

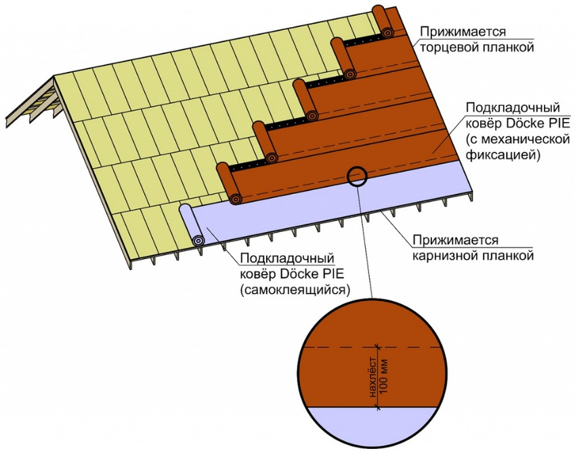

На начальном этапе монтажных работ поверхность кровли условно делят на две зоны:

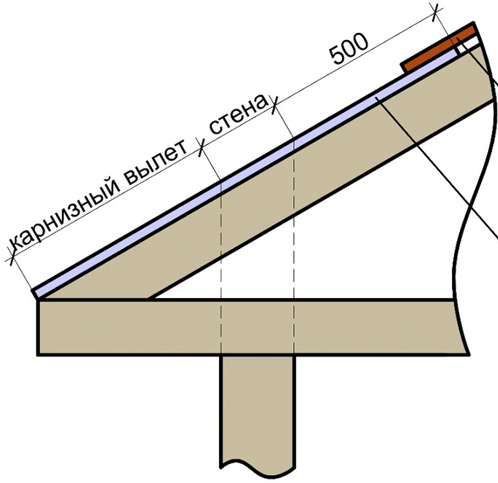

• Ендовы (в случае наличия) и участки, примыкающие к карнизному свесу вверх по склону на длину карнизного вылета, плюс толщина стены дома и дополнительно 500 мм. На этих критически важных местах советуется использовать самоклеящиеся подкладочные ковры серии SAND FIX.
• Оставшиеся части скатов подходят для укладки ковров, которые фиксируются механически.

Последовательность укладки следующая: сначала обустраиваются ковры в ендовах, далее на скатах, где полотна настилаются горизонтальными рядами с нахлестом не менее 100 мм вдоль длинной стороны и 150 мм по торцам. Допускаются оба варианта монтажа — как снизу вверх, так и сверху вниз, однако следует строго соблюдать правило, чтобы верхнее полотно внахлёст перекрывало нижнее. Это поможет предотвратить протечки в местах соединения, не позволяя воде попадать под покрытие.

Если устройство мягкой черепицы будет производиться сразу же после монтажа подкладочных ковров и температура окружающего воздуха выше +15 °C, самоклеящиеся ковры гвоздями фиксировать не нужно. В противном случае (длительный перерыв в работе или прохладная погода) их крепят по указанной ниже схеме.

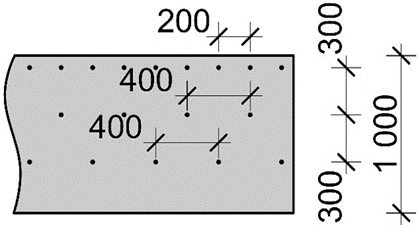

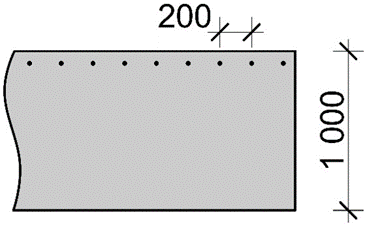

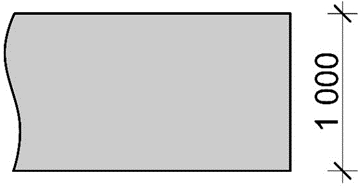

а — крепление самоклеящихся подкладочных ковров  при температуре окружающего воздуха не ниже +15 °С;

б — крепление подкладочных ковров  с механической фиксацией на основе полиэфира, а также самоклеящихся подкладочных ковров  при температуре окружающего воздуха ниже +15 °С;

в — крепление подкладочных ковров  с механической фиксацией на основе стеклохолста.

Установка торцевых и карнизных планок

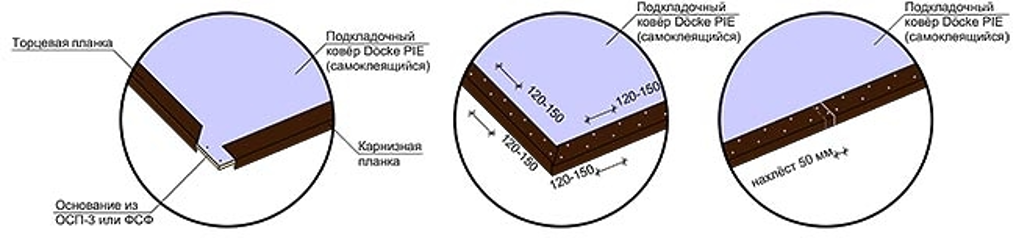

По всему периметру кровли подкладочные ковры дополнительно фиксируются специальными доборными элементами — металлическими карнизными и фронтонными планками. При монтаже нужно соблюдать следующие правила:

• перед установкой с каждого элемента следует снять защитную пленку. Если этого не сделать, она со временем потрескается и испортит внешний вид крыши, а удалить ее будет проблематично;
• если для крепления водосточных желобов будут использоваться кронштейны, которые фиксируются к обрешетке, их нужно установить до монтажа карнизных планок;
• каждый доборный элемент монтируется так, чтобы один из его бортиков прижимал подкладочный ковер, а другой закрывал торцевую часть обрешетки и сплошного основания. Нижний край карнизной планки при этом должен быть направлен в сторону водосточных желобов;
• планки укладываются с нахлестом не менее 50 мм и крепятся двумя рядами гвоздей с шагом 120–150 мм. Гвозди располагаются вразбежку.

Гидроизоляция ендовы

Перед тем как укладывать мягкую кровлю, проводится дополнительная гидроизоляция ендовы. Это одно из самых проблемных мест на крыше, поскольку именно здесь в теплое время года собирается вода, а зимой — снег и лед. В ендове укладывается специальное битумно-полимерное полотно, которое так и называется — ендовый ковер:

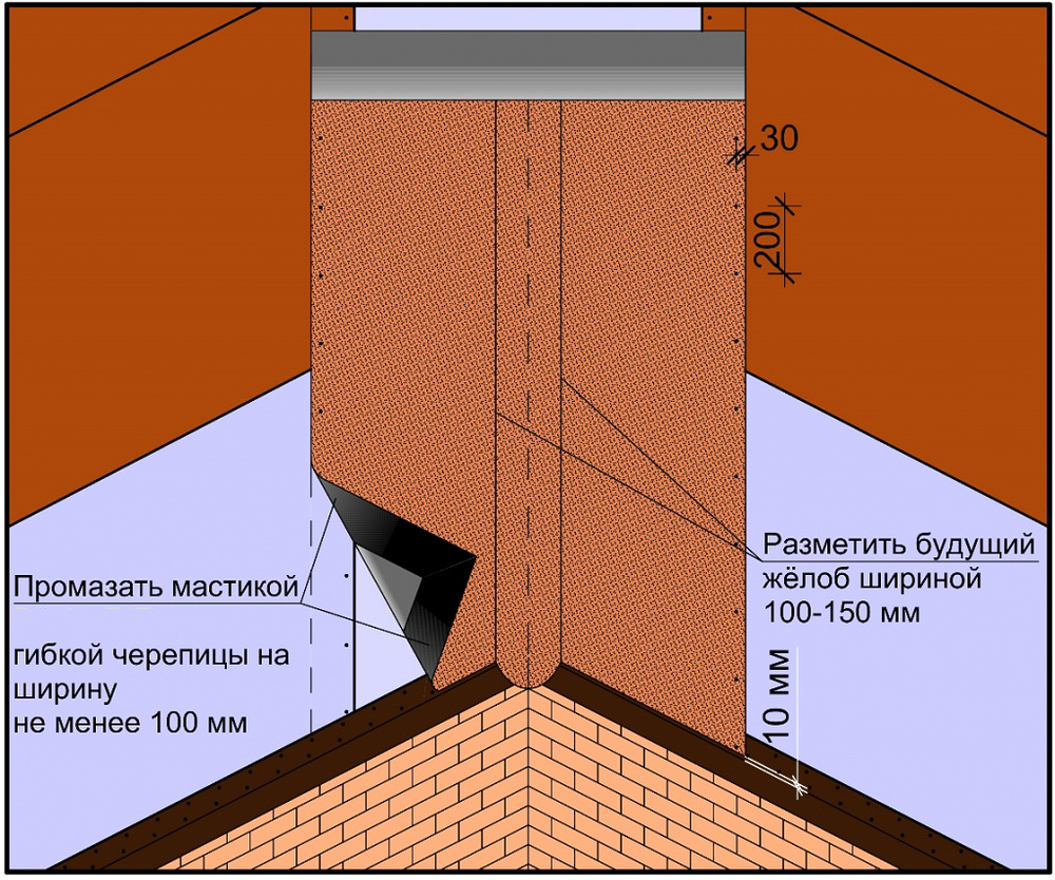

• Он настилается поверх подкладочного ковра с небольшим (2-3 см) смещением по оси, чтобы их кромки не находились друг над другом.
• Затем с обратной стороны ендового ковра (или на соответствующие места ската) наносится тонкий слой мастики шириной 100 мм. Ендовый ковер аккуратно прижимается и разглаживается так, чтобы под ним не осталось воздушных пузырей.
• Дополнительно ковер фиксируется гвоздями, которые набиваются на расстоянии 30 мм от каждой кромки с шагом не более 200 мм.
• С помощью строительной шнурки наносятся две разметки. Сначала отмечаются границы желоба — две параллельные прямые на расстоянии 100–150 мм от оси ендовы, а затем границы зоны, не пробиваемой гвоздями — такие же линии, но отстоящие от оси на 300 мм. Внутри этой зоны гибкая черепица будет крепиться только на мастику.

Ендовый ковер желательно укладывать единым куском по всей длине ендовы, независимо от угла мягкой кровли. Если это невозможно, стык нужно сделать как можно выше по скату, а нахлест (не менее 200 мм, верхнее полотно заходит на нижнее) промазать битумной мастикой.

Укладка гибкой черепицы на карнизном свесе

Устройство мягкой черепицы начинается с нижней части ската — с ендовы или с одного из углов ската при ее отсутствии. Нижний ряд выкладывается из специальных гонтов — коньково-карнизной черепицы. Они имеют прямоугольную форму, разделены на три квадратные части специальной заводской перфорацией. С тыльной стороны находятся две пленки, как показано на рисунке.

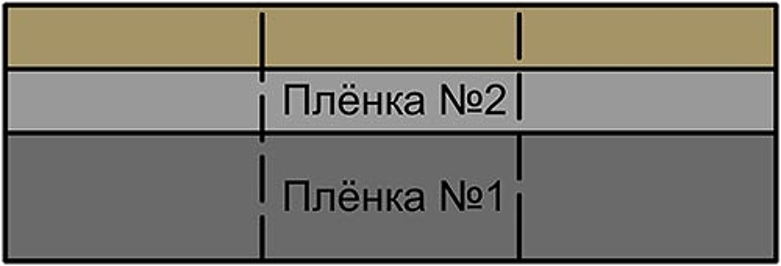

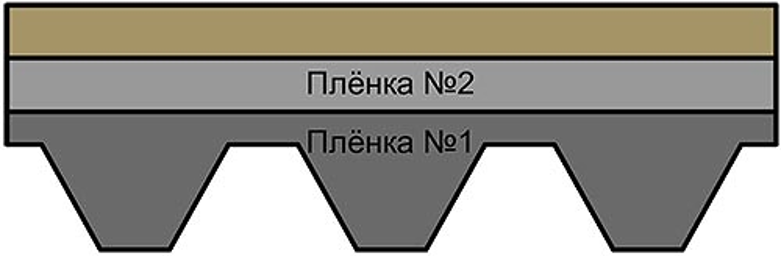

При установке на карнизный свес гонты вдоль перфорации не сгибаются и не разрываются, непосредственно перед монтажом снимается пленка №1 (нижняя). Пленку №2 нужно оставить на месте.

Последовательность монтажа:

1.  Если монтаж начинается в ендове, первый гонт устанавливается и подрезается по размеченной ранее границе желоба. При укладке от фронтона он располагается с отступом от перегиба торцевой планки на 10 мм и закрывает таким образом ее крепежные элементы. В обоих случаях нижняя кромка гонта не должна доходить до перегиба капельника на 10 мм, также закрывая при этом крепеж.
2. Гонт крепится гвоздями в верхних углах каждого квадрата, снизу дополнительно приклеивается на мастику. В зоне ендовы, не пробиваемой гвоздями, черепица фиксируется только на мастику. Крайний верхний уголок первого гонта срезается для отбоя воды и промазывается мастикой.
3. Каждый следующий гонт укладывается плотно встык к предыдущему, выравнивается по нижней кромке и закрепляется аналогичным образом. В нижние части квадратов гвозди пока не забиваются, это будет сделано позже.
4. Последний гонт в ряду подрезается так, чтобы его край не доходил до перегиба торцевой планки на 10 мм. Верхний уголок также обрезается и промазывается мастикой.

Монтаж рядовой черепицы

Как уже говорилось выше, устройство мягкой кровли на скатах ведется по предварительно нанесенной разметке. На тыльной стороне гонтов рядовой черепицы также имеются две защитные пленки. Перед монтажом снимается та, которая находится ниже, то есть на лепестках (пленка №1 на рисунке).

Гибкая черепица укладывается снизу вверх. Точка начала монтажа выбирается исходя из размеров и конфигурации крыши:

• при наличии ендовы монтаж всегда начинается от нее;
• если ендовы нет, то при длине ската более пяти метров начинают от его середины, в противном случае — от одного из углов.

Гонты первого ряда укладываются на установленную ранее коньково-карнизную черепицу с отступом в 10 мм по нижней кромке и фиксируются кровельными гвоздями. Затем гвоздями пробиваются нижние углы квадратов коньково-карнизной черепицы так, чтобы их шляпки оказались под расположенными сверху лепестками рядовых гонтов (именно поэтому на предыдущем этапе гвозди здесь не забивались). Затем лепестки рядовой черепицы приклеиваются на мастику.

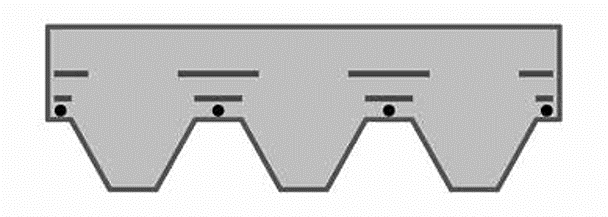

Точки крепления гвоздями определяются исходя из формы гонтов и уклона ската:

• если угол мягкой кровли меньше 45° (но больше 12°, по требованиям СП), то достаточно одной линии гвоздей под серединой нижней клеевой полосы;

• при уклоне от 45° до 90° гонты дополнительно пробивают по верхним углам

Следующие ряды черепицы укладываются аналогично, но вместо мастики используются клеевые полосы нижележащих гонтов. Последний в ряду гонт подрезается так, чтобы его край не доходил 10 мм до перегиба торцевой планки. Верхний уголок гонта срезается и промазывается мастикой, чтобы создать канал для стока воды.

Монтаж черепицы на коньке и ребрах скатов

При устройстве мягкой кровли, в зависимости от проектного решения, применяются следующие технологии гидроизоляции конька:

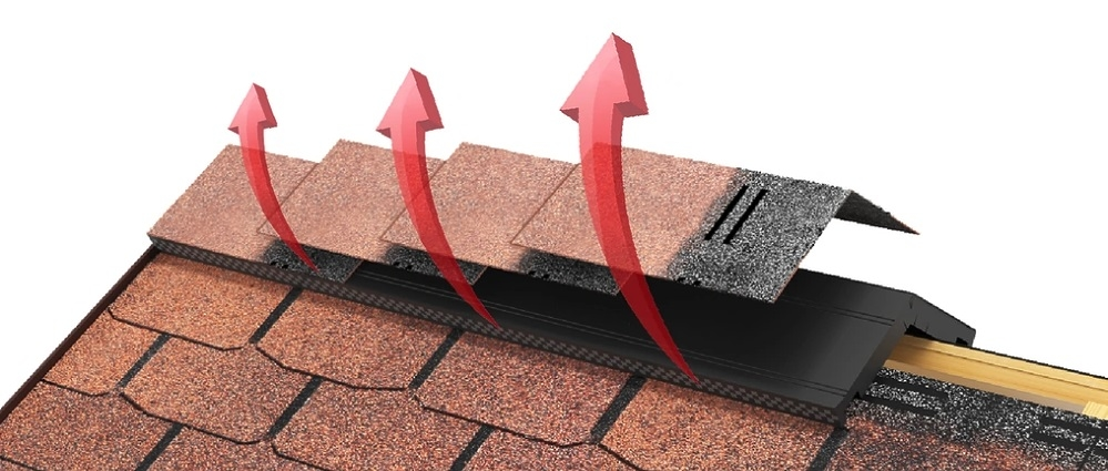

• вентилируемый конек. Является частью системы вентиляции кровли, через него выходит воздух, циркулирующий в подкровельном пространстве и выводящий из него теплые влажные пары;
• обычный конек. Для выхода воздуха используются другие конструктивные элементы кровли.

Далее мы расскажем, как сделать мягкую кровлю с вентилируемым коньком, чтобы обеспечить ей необходимую функциональность и эстетическую привлекательность. Для этого под гибкую черепицу устанавливаются коньковые аэраторы:

1. Если при монтаже сплошного основания в зоне конька вентиляционный зазор для выхода воздуха сделан не был, его необходимо выпилить. Ширина зазора — 50 мм. Гибкая черепица при этом должна закрывать весь скат до его верхней границы.
2. Элементы конькового аэратора устанавливаются последовательно, соединяются через торцевые защелки и крепятся гвоздями в установленных местах.
3. При угле наклона кровли более 50° коньковый аэратор необходимо подрезать для обеспечения его необходимого раскрытия.

После этого аэратор закрывается сверху коньково-карнизной черепицей:

1. Каждый гонт разделяется на три квадрата вдоль заводской перфорации.
2. Квадратные элементы устанавливаются с нахлестом в 50% площади и закрепляются четырьмя гвоздями по центральным клеевым полосам.
3. Гонты укладываются навстречу преобладающему направлению ветра.

Если коньковые аэраторы проектом не предусмотрены, конек сразу закрывается коньково-карнизной черепицей указанным выше способом. Аналогично обустраиваются и хребты скатной кровли.

Обход дымовой трубы

Обустройство зоны выхода дымохода производится в процессе монтажа гибкой черепицы, в тот момент, когда она подведена вплотную к трубе снизу. Для герметизации используется ендовый ковер. Из него вырезаются 4 выкройки. Их размеры указаны на рисунке (B — ширина трубы, L — ее длина в направлении ската). Расход ендового ковра при оптимальном раскрое — 800 мм плюс половина периметра трубы.

Далее производим герметизацию проходного отверстия дымовой трубы:

1. Выкройки в порядке их нумерации промазываем мастикой и наклеиваем на трубу и на скат. На скат ендовый ковер должен заходить на 200 мм со всех четырех сторон, на трубу — на 300 мм. Лицевая выкройка при этом приклеивается на уже уложенный ряд гибкой черепицы, а остальные — на подкладочный ковер.
2. Закрываем верхнюю часть ковра на трубе металлическими планками. Если труба кирпичная, делаем штробу по всему периметру и заводим в него ребра планок.
3. Заполняем место стыка трубы и планок примыкания полиуретановым герметиком.

После этого продолжается установка мягкой кровли. Сбоку при подходе к трубе гонты подводятся на расстояние 80 мм от галтели, их верхние уголки срезаются так же, как это делалось при укладке черепицы в зоне ендовы и торцевых планок. Черепица заводится на ендовый ковер и прибивается гвоздями в установленных местах, боковая часть приклеивается мастикой (ширина слоя 100 мм). Первый ряд над трубой также подрезается, чтобы отступ от трубы составлял 80 мм, и приклеивается на ендовый ковер.
