| Количество выходов | шт | 8 |
| Максимальная температура рабочей среды | oC | 120 |
| Рабочее давление | бар | 10 |
| Условная пропускная способность термостатического клапана, Kvs | м3/час | 2.5 |
| Условная пропускная способность балансировочного (настроечного) клапана при количестве оборотов от полного закрытия: | м3/час | |
| 1/2 | 0, 13 | |
| 1 | 0, 26 | |
| 1 1/2 | 0, 52 | |
| 2 | 0, 78 | |
| 2 1/2 | 1, 03 | |
| 3 | 1, 18 | |
| 3 1/2 | 1, 3 | |
| 4 | 1, 56 | |
| 4 1/2 | 1, 92 | |
| 5 | 2, 08 | |
| 5 1/2 | 2, 22 | |
| 6 | 2, 34 | |
| полное открытие (Kvs) | 2, 6 | |
| Допустимый расход через коллекторный блок (v= 3 м/с) | м3/час | 5, 2 |
| Максимальная температура воздуха, окружающего узел | oC | 50 |
Коллекторный блок для систем водяного радиаторного и напольного отопления (водяной теплый пол) с регулировочными (настроечными) и ручными (с возможностью установки электротермического сервопривода) запорными клапанами, автоматическими воздухоотводчиками и дренажем. Диаметр коллекторов – 1. Число выходов – от 3 до 12. Диаметр патрубков – 3/4, резьба – наружная, стандарт присоединения – «евроконус». Рабочая температура теплоносителя – до 120 °С, давление – до 10 бар.
Характеристики
Бренд
Valtec
Материал
латунь
Тип
запорно-балансировочный, терморегулирующий
Назначение
для распределения потока транспортируемой среды систем отопления с лучевой разводкой и систем напольного/потолочного отопления и охлаждения
Тип товара
Коллекторная группа без расходомеров
Рабочая среда
чистая вода, вода систем отопления, водогликолевая смесь
Покрытие
хром
Количество отводов
8 шт

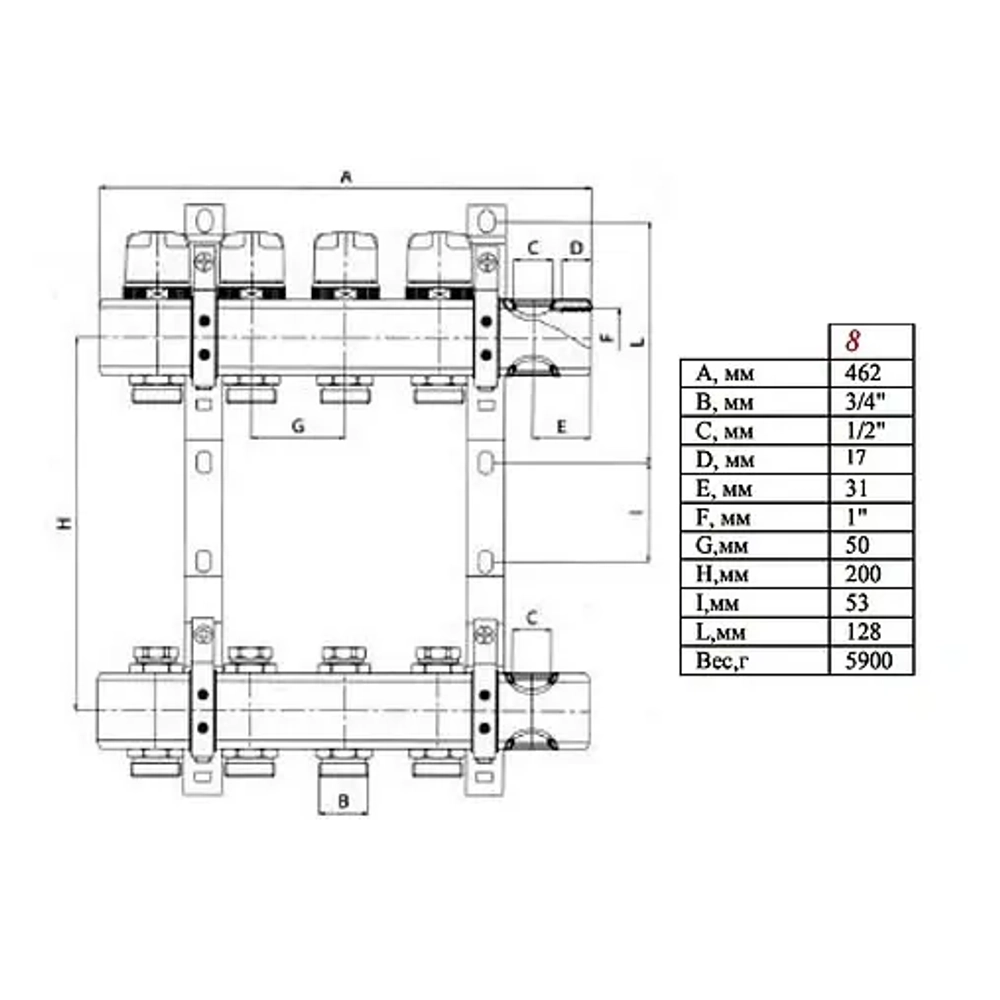

Ширина
462 мм
Высота
316 мм
Коллекция
VTc.594.EMNX
Страна бренда
Италия
Гарантия
7 лет
Глубина
88.5 мм
Максимальная рабочая температура
120 °C
Вид
проходной
Максимальное рабочее давление
10 бар
Продукт
коллекторная группа
Способ соединения
муфтовый
Запорное устройство
клапан, термостатический клапан
Материал ручки
пластик, пластик
Цвет ручки
никель, белый
Магистраль системы отопления
обратная, подающая
Возможность установки сервопривода
есть
Расходомер
нет
Расстояние между осями отводов
50 мм
Диаметр подключения коллектора резьбовой (1)
1 "
Тип резьбы коллектора (1)
трубная
Вид резьбы на коллекторе (1)
внутренняя
Диаметр подключения коллектора резьбовой (2)
1 "
Тип резьбы коллектора (2)
трубная
Вид резьбы на коллекторе (2)
внутренняя
Вид соединения отводов
резьбовой
Диаметр подключения отводов резьбовой
¾ "
Тип резьбы отводов
трубная
Вид резьбы отводов
евроконус
Заглушка
да
Межосевое расстояние
200 мм
Присоединение сервопривода
М30х1.5
Дренажный вентиль
да
Автоматический воздухоотводчик
да
