Описание
| Количество выходов | шт | 5 |
| Максимальная температура рабочей среды | oC | 90 |
| Рабочее давление | бар | 9, 0 |
| Условная пропускная способность термостатического клапана, Kvs | м3/час | 2, 5 |
| Условная пропускная способность регулировочного клапана при показаниях расходомера: | м3/час | |
| 0, 5 л/мин | 0, 11 | |
| 1 л/мин | 0, 22 | |
| 2 л/мин | 0, 43 | |
| 3 л/мин | 0, 65 | |
| 4 л/мин | 0, 86 | |
| 5 л/мин | 1, 1 | |
| Максимальная температура воздуха, окружающего узел | oC | 50 |
| Резьба под сервопривод клапана | М30х1, 5 | |

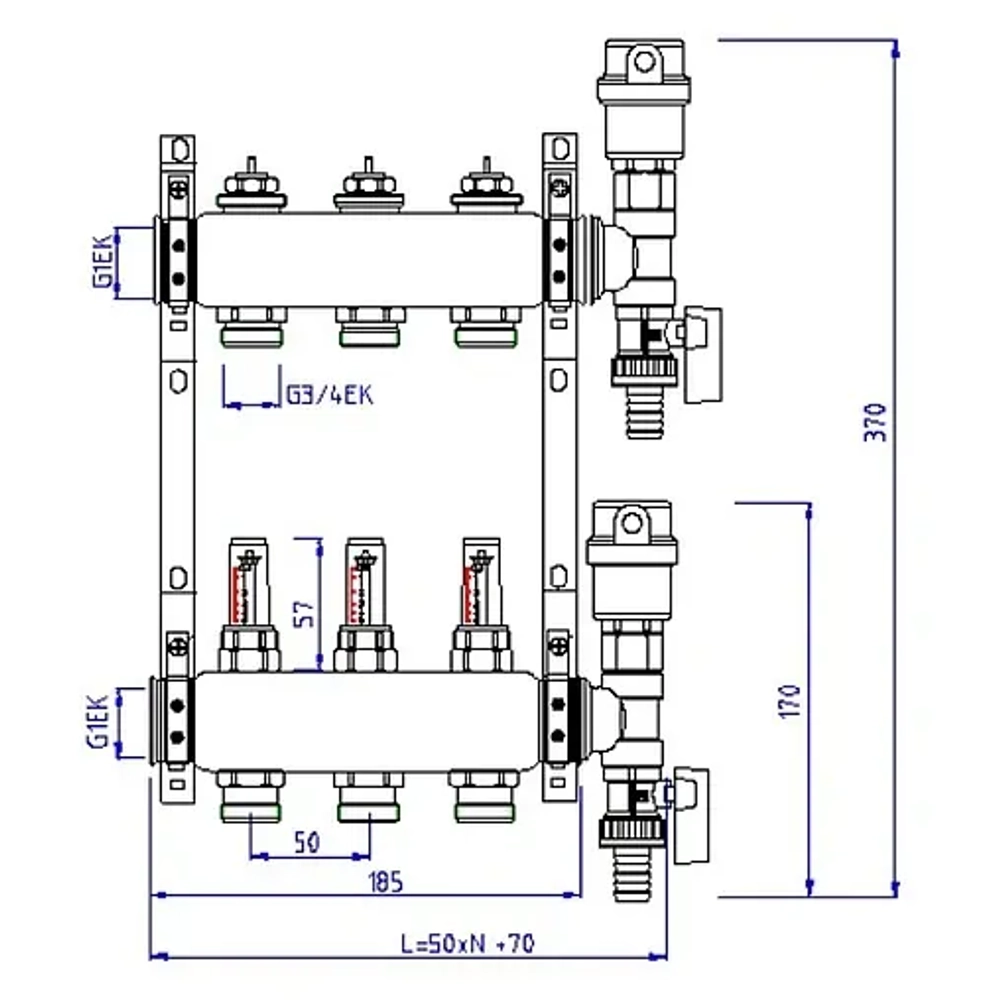

| Межосевое расстояние (верт) | мм | 200 |
| Межосевое расстояние (гориз) | мм | 32 |
| Расстояние между осями выходов | мм | 50 |

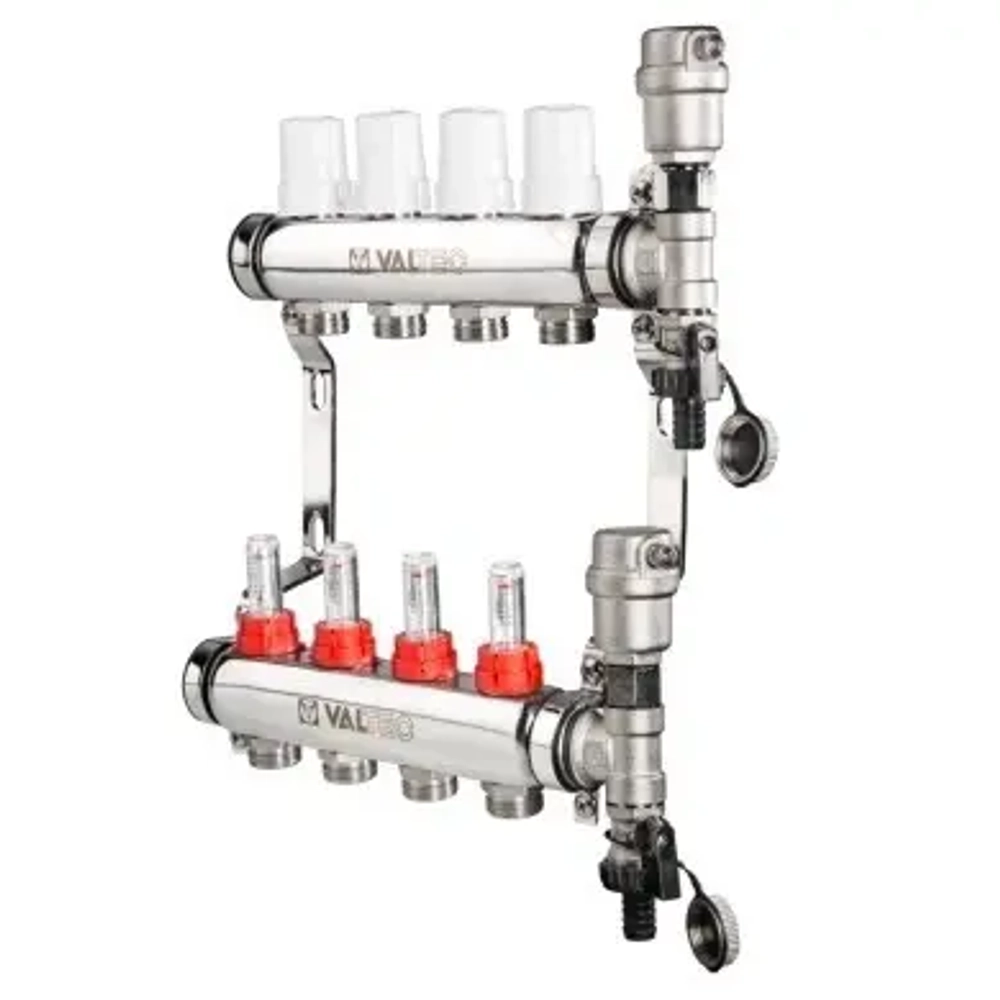

Коллекторный блок из нержавеющей стали служит для распределения потоков по контурам теплого пола, радиаторного отопления, прочих климатических систем, где в качестве теплоносителя используется вода либо незамерзающие растворы гликоля с максимальной рабочей температурой 90 °С, рабочим давлением до 9 бар.
Выходы обратного коллектора блока VTс.589 оборудованы термостатическими клапанами, подающего – настроечными клапанами с расходомерами (ротаметрами). Коллекторы оснащены воздухоотводчиками с отсекающими клапанами, дренажными кранами, самоуплотняющимися пробками. Материал коллекторов – сталь AISI 304, арматуры и фитингов – латунь CW617N, уплотнительных колец и золотниковых прокладок – EPDM 70Sh. В комплект входят крепежные кронштейны.
Условный диаметр коллекторов – 1. Резьба выходов – наружная, 3/4. Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус».
