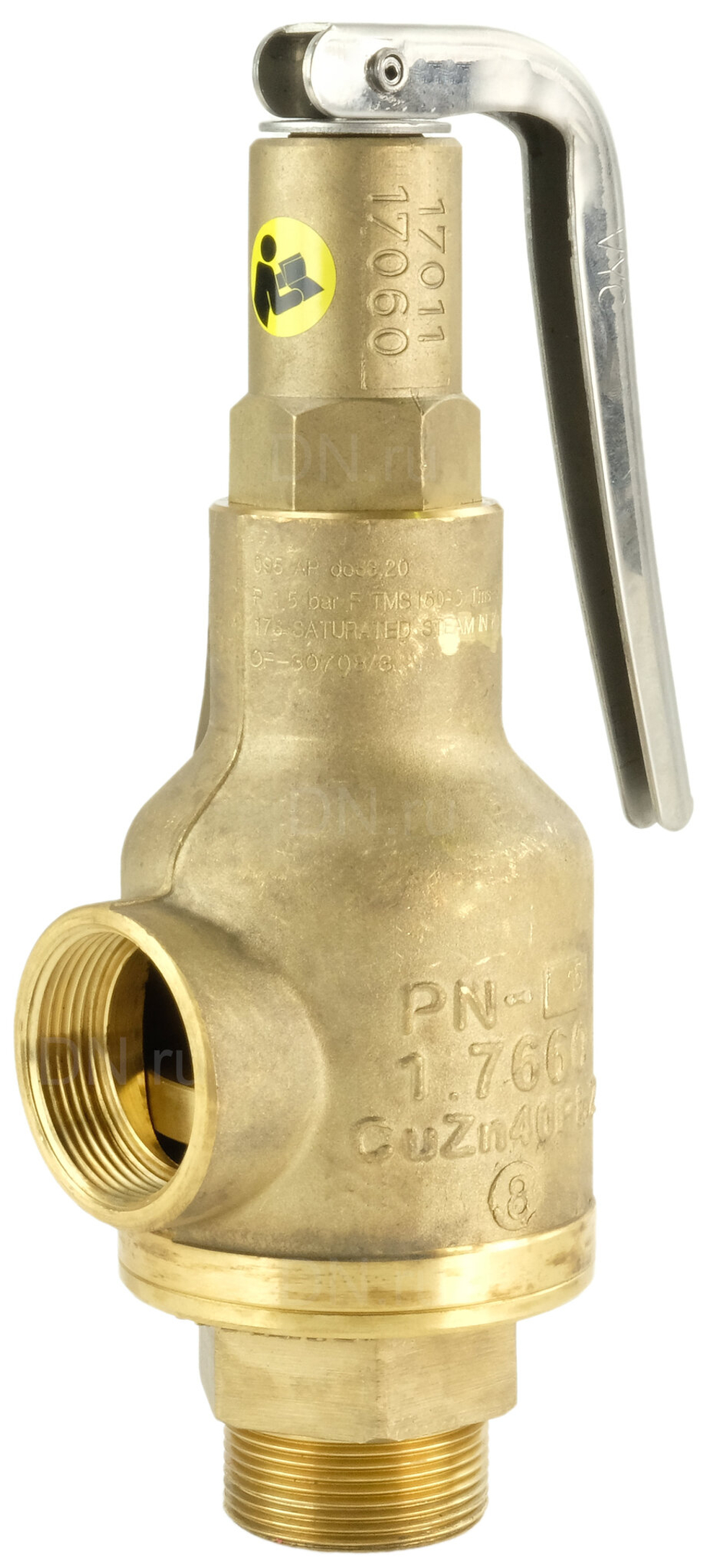

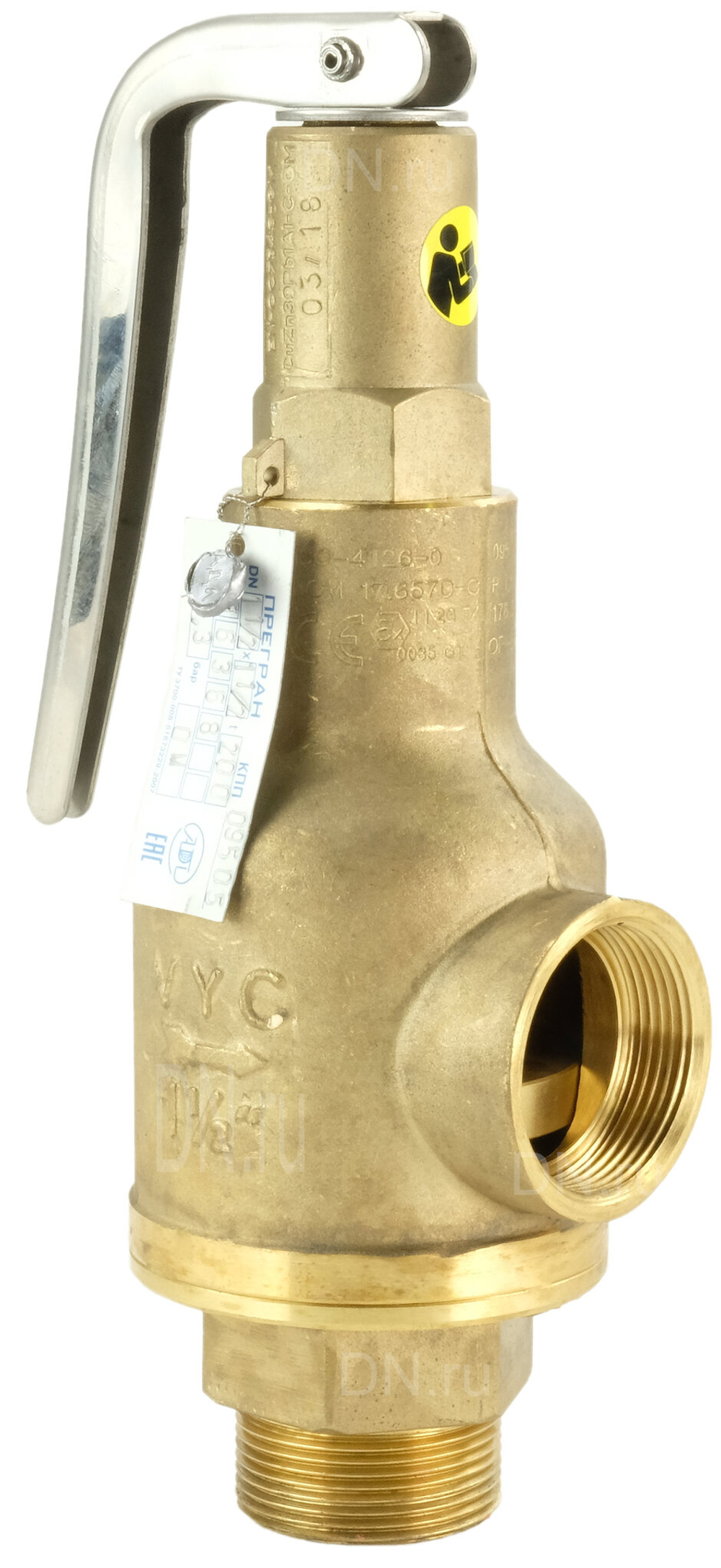

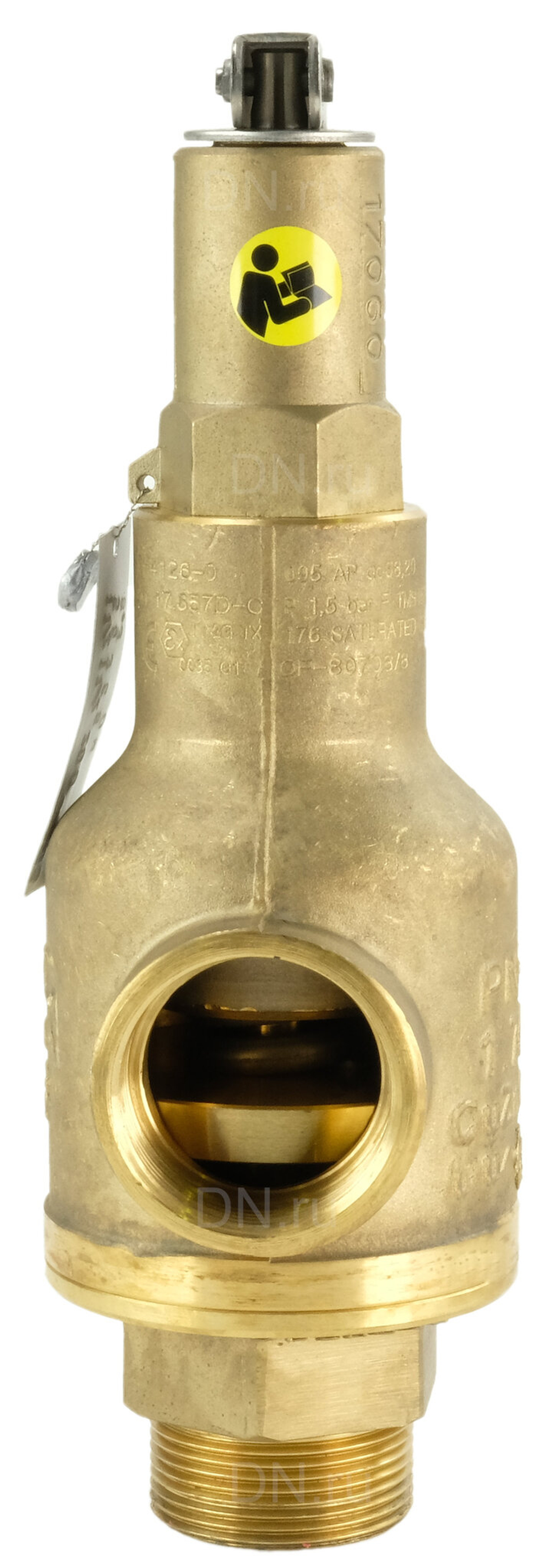

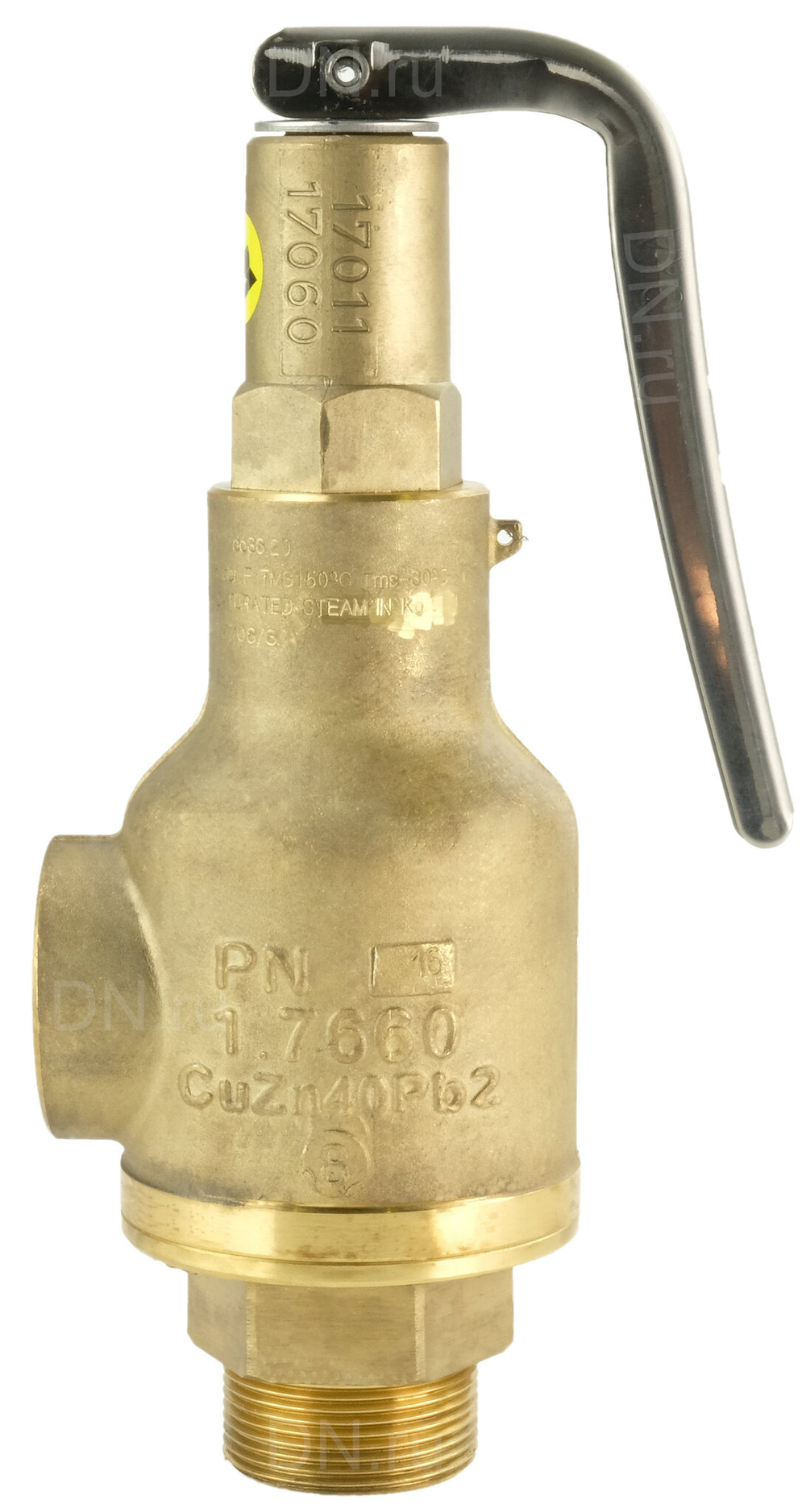

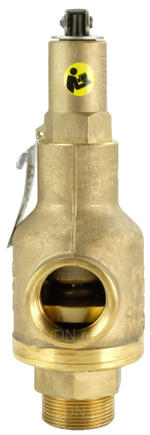

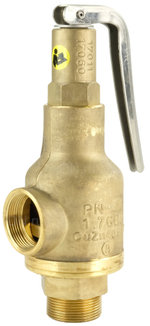

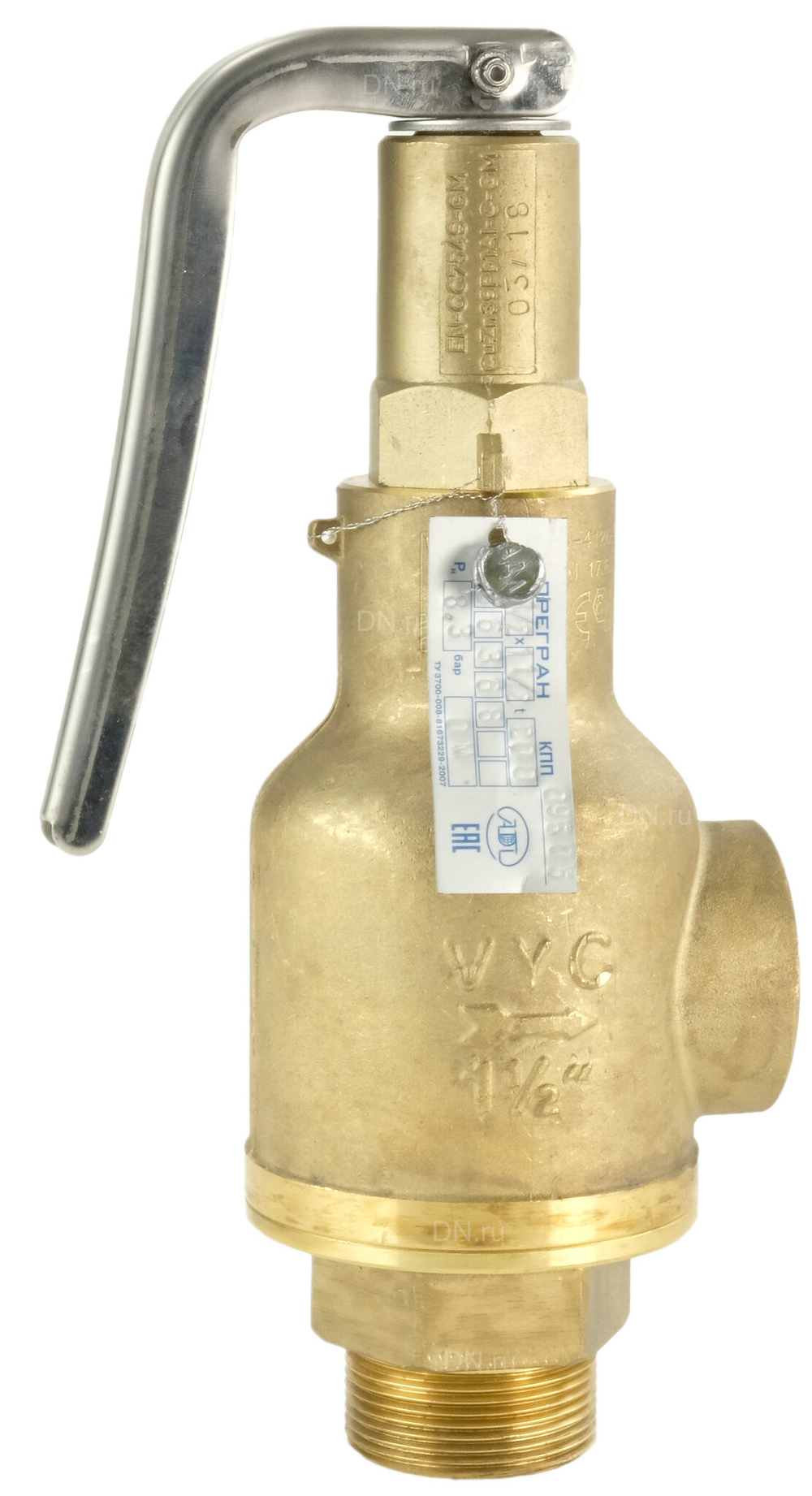

Клапан предохранительный ПРЕГРАН КПП 095 4″ Ду100х100 Ру16 латунный пружинный резьбовой угловой

Name: Клапан предохранительный ПРЕГРАН КПП 095 4″ Ду100х100 Ру16 латунный пружинный резьбовой угловой
SKU: N12G-GG636
Price: 209604.0 RUB
Availability: InStock

Добавить в сравнение

Характеристики

Бренд:

Прегран, Россия

Применение:

вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение

Тип присоединения:

резьбовой

Корпус:

Латунь CuZn39Pb2

Диаметр:

Ду100

Температура:

200 ℃

Тип действия:

предохранительный

Давление номинальное:

16 бар

Среды:

вода, воздух, пар

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Выбрать

Описание

Характеристики

Описание

Характеристики

Клапан предохранительный ПРЕГРАН КПП 095 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему.

Применение: для водяного пара, сжатого воздуха и жидкостей.
Рабочее давление: 16 бар.
Температура рабочей среды: от -30 до + 200 °С
Производство: Россия.
Вес: 21,5 кг.

Основные параметры:

do=95,2 мм
h=28,0 мм
h/do=0,29 мм
R=1/8"
H=507 мм
h₁=112 мм
L₁=105 мм
L₂=163 мм

Чертеж Клапан предохранительный ПРЕГРАН КПП 095

Спецификация

1	Корпус	CuZn39Pb2 (латунь хромированная)
2	Седло клапана	Х39CrMo17-1 (4Х13)
3	Тарелка	Х39CrMo17-1 (4Х13)
4	Колокол	CuZn39Pb2 (латунь)
5	Стержень	X20Cr13 (сталь)
6	Пружина	51CrV4 (сталь)

Диапазоны настройки

Давление настройки, (МПа)
Максимальное				Минимальное
жидковти, воздух		пар		пар, воздух	жидкости
1,6	2,5	1,6	2,5
1,6	2,5	1,3	2,0	0,1	0,05
