Клапан предохранительный ПРЕГРАН КПП 096-01 Ду 65 х 65 Ру16 из чугуна пружинный фланцевый угловой

Name: Клапан предохранительный ПРЕГРАН КПП 096-01 Ду 65 х 65 Ру16 из чугуна пружинный фланцевый угловой
SKU: N12G-GG672
Price: 91995.0 RUB
Availability: InStock

Добавить в сравнение

Характеристики

Бренд:

Прегран, Россия

Применение:

газ, вентиляция и стационарное кондиционирование, водоснабжение

Тип присоединения:

фланцевый

Корпус:

Чугун серый GG25/СЧ25/EN-GJL-250

Диаметр:

Ду65

Температура:

300 ℃

Тип действия:

предохранительный

Давление номинальное:

16 бар

Среды:

вода, воздух, газ

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Выбрать

Описание

Характеристики

Описание

Характеристики

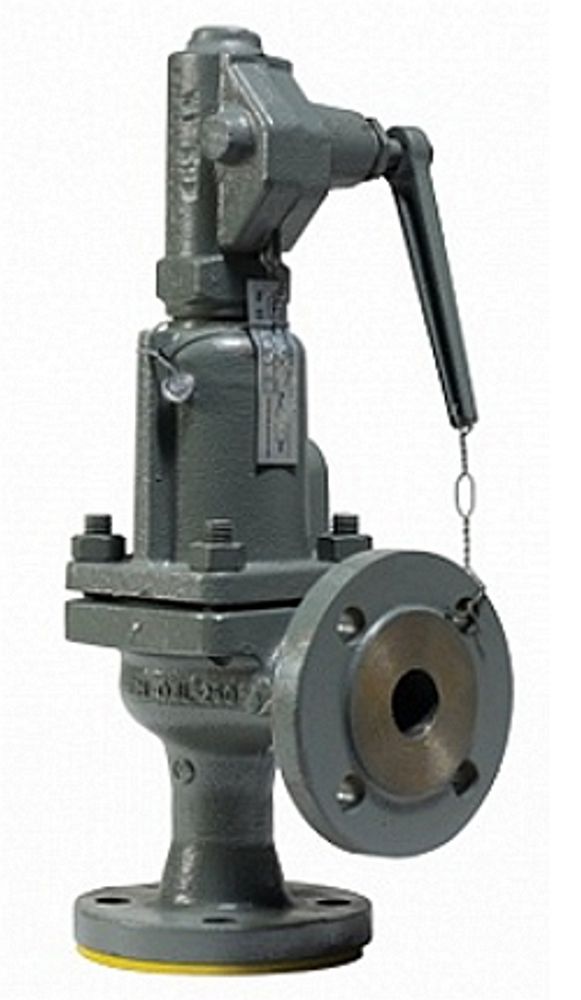

Клапан предохранительный ПРЕГРАН КПП 096-01 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему.

Применение: для воды и других жидкостей, воздуха и газов.
Рабочее давление: 16 бар.
Температура рабочей среды: до + 300 °С
Производство: Россия.
Вес: 25,0 кг.

Основные параметры:

D₁=185 мм
D₂=185 мм
S₁=145 мм
S₂=145 мм
H=550 мм

Чертеж Клапан предохранительный ПРЕГРАН КПП 096-01

Спецификация

1	Корпус	EN-GJL-250 (чугун)
2	Седло клапана	Х39CrMo17-1 (4Х13)
3	Тарелка	Х39CrMo17-1 (4Х13)
4	Колокол	EN-GJS-400-15 (чугун)
5	Колпак	EN-GJL-250 (чугун)
6	Стержень	X20Cr13 (сталь)
7	Капюшон	EN-GJS-400-15 (чугун)
8	Пружина	51CrV4 (сталь)

Параметры клапанов

Давления,(бар)	Max t,(°С)
16	100
14,4	150
12,8	200
11,2	250
9,6	300

Диапазоны настройки давления срабатывания:

Жидкости и газы

max=16 бар
min=0,45 бар

Пар

max=16 бар
min=0,45 бар

Характеристики

Бренд

Прегран, Россия

Применение

газ, вентиляция и стационарное кондиционирование, водоснабжение

Тип присоединения

фланцевый

Корпус

Чугун серый GG25/СЧ25/EN-GJL-250

Диаметр

Ду65

Температура

300 ℃

Тип действия

предохранительный

Давление номинальное

16 бар

Среды

вода, воздух, газ
