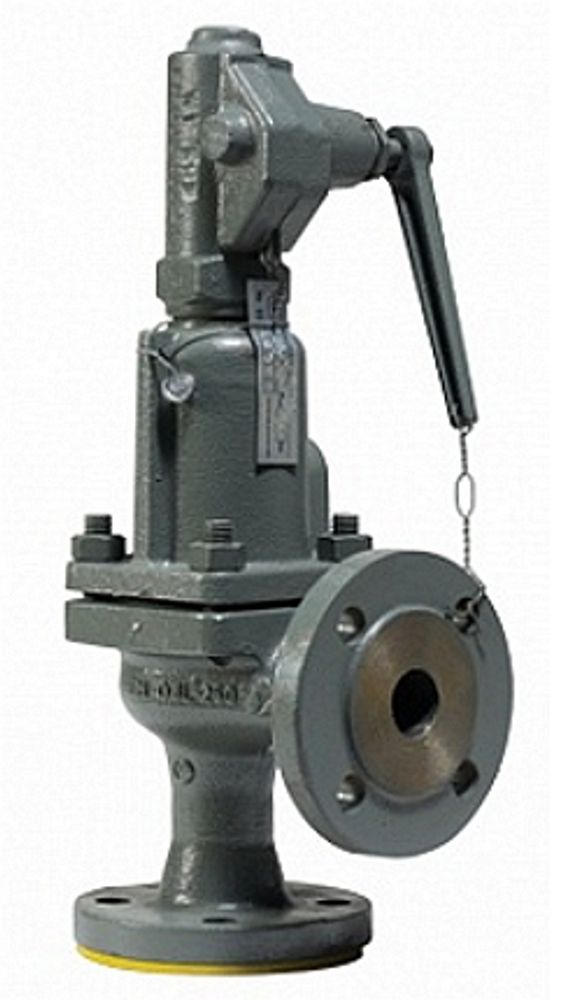

Клапан предохранительный ПРЕГРАН КПП 096-04 Ду 20 х 20 Ру40 из нержавеющей стали пружинный фланцевый угловой

Name: Клапан предохранительный ПРЕГРАН КПП 096-04 Ду 20 х 20 Ру40 из нержавеющей стали пружинный фланцевый угловой
SKU: N12G-GG688
Availability: OutOfStock

Добавить в сравнение

Характеристики

Бренд:

Прегран, Россия

Применение:

газ, вентиляция и стационарное кондиционирование, водоснабжение

Тип присоединения:

фланцевый

Корпус:

Нержавеющая сталь GX5CrNi19-10

Диаметр:

Ду20

Температура:

300 ℃

Тип действия:

предохранительный

Давление номинальное:

40 бар

Среды:

вода, воздух, газ

Все характеристики

Цена по запросу

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Выбрать

Описание

Характеристики

Описание

Характеристики

Клапан предохранительный ПРЕГРАН КПП 096-04 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему.

Применение: для воды и других жидкостей, воздуха и газов.
Рабочее давление: 40 бар.
Температура рабочей среды: до + 300 °С
Производство: Россия.
Вес: 6,0 кг.

Основные параметры:

D₁=105 мм
D₂=105 мм
S₁=95 мм
S₂=95 мм
H=335 мм

Чертеж Клапан предохранительный ПРЕГРАН КПП 096-04

Спецификация

1	Корпус	GX5CrNi19-10 (нерж. сталь)
2	Седло клапана	X6CrNiTi18-10 (сталь)
3	Тарелка	X6CrNiTi18-10 (сталь)
4	Колокол	GX5CrNi19-10 (нерж. сталь)
5	Колпак	GX5CrNi19-10 (нерж. сталь)
6	Стержень	X6CrNiTi18-10 (сталь)
7	Капюшон	GX5CrNi19-10 (нерж. сталь)
8	Пружина	X10CrNi18-8

Параметры клапанов

Давления,(бар)	Max t,(°С)
36,6	20
27,6	100
24,9	150
22,6	200
21	250
19,6	300

Диапазоны настройки давления срабатывания:

Жидкости и газы

max=40 бар
min=0,45 бар

Пар

max=40 бар
min=0,45 бар

Характеристики

Бренд

Прегран, Россия

Применение

газ, вентиляция и стационарное кондиционирование, водоснабжение

Тип присоединения

фланцевый

Корпус

Нержавеющая сталь GX5CrNi19-10

Диаметр

Ду20

Температура

300 ℃

Тип действия

предохранительный

Давление номинальное

40 бар

Среды

вода, воздух, газ
