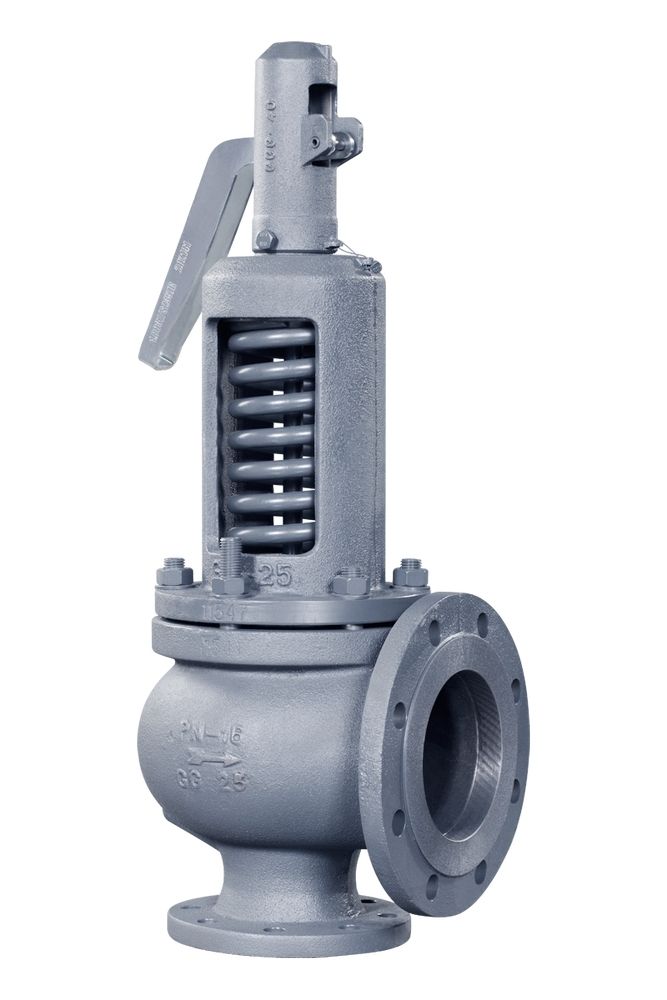

Клапан предохранительный ПРЕГРАН КПП 496-01-16-ОН Ду100x150 Ру16 полноподъемный фланцевый, корпус - серый чугун

Name: Клапан предохранительный ПРЕГРАН КПП 496-01-16-ОН Ду100x150 Ру16 полноподъемный фланцевый, корпус - серый чугун
SKU: N12G-G1499
Price: 260647.0 RUB
Availability: OutOfStock

(0)

Добавить в сравнение

Клапан предохранительный ПРЕГРАН КПП 496-01-16-ОН Ду100x150 Ру16 полноподъемный фланцевый, корпус - серый чугун

Характеристики

Бренд:

Прегран, Россия

Применение:

газ, вентиляция и стационарное кондиционирование, водоснабжение

Тип присоединения:

фланцевый

Корпус:

Чугун серый GG25/СЧ25/EN-GJL-250

Диаметр:

Ду100

Температура:

300 ℃

Уплотнение:

Графит

Тип действия:

предохранительный

Давление номинальное:

16 бар

Среды:

вода, воздух, газ

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и др.

Параметры клапана Прегран КПП 496-01-16-ОН Ду100x150 Ру16:

Страна происхождения - Россия
Диаметр номинальный DN - 100 мм
Диаметр номинальный DN 2 - 150 мм
Максимальное давление - 16 бар
Тип присоединения - фланцевый
Рабочая среда - вода, воздух, газ
Температура рабочей среды - до +300°С
Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250
Вес - 87.15 кг

Клапан предохранительный ПРЕГРАН КПП 496-01-16-ОН Ду100x150 Ру16 полноподъемный фланцевый, корпус - серый чугун

Габаритные и установочные размеры сепаратора Прегран КПП 496-01-16-ОН Ду100x150 Ру16:

d0 - 77 мм
H - 810 мм
L1 - 175 мм
L2 - 180 мм
R - 10 мм
D1 - 220 мм
K1 - 180 мм
I1 - 18 мм
b1 - 24 мм
D2 - 285 мм
K2 - 240 мм
I2 - 22 мм
b2 - 26 мм

Эскиз размеров клапана Прегран КПП 496-01-16-ОН Ду100x150 Ру16 Ру16

Спецификация клапана Прегран КПП 496-01-16-ОН Ду100x150 Ру16:

Деталь	Материал
1. Корпус	Чугун GG-25
2. Колпак закрытый	Чугун GG-25
4, 5, 6. Крышка	Чугун GGG-40
7. Колокол подъемный	Чугун GGG-40
8. Втулка	Чугун GGG-40
9, 10. Рычаг подрывной	Чугун GGG-40
11. Седло	Нерж. сталь AISI 420
12. Диск	Нерж. сталь AISI 420
13. Направляющий диск	Нерж. сталь AISI 420
14. Упор	Углер. сталь Ck-45
15. Направляющая втулка	Нерж. сталь AISI 420
16. Шток	Нерж. сталь AISI 420
17. Ось	Углер. сталь Ck-45
19. Шайба	Нерж. сталь AISI 420
20, 21. Стопорное кольцо	Нерж. сталь AISI 302
22. Пружина	Нерж. сталь 50CrV4
23. Сальник	Углер. сталь Ck-45
24. Втулка резьбовая	Нерж. сталь AISI-303
25. Контргайка	Нерж. сталь AISI-303
26. Шайба	Нерж. сталь AISI-303
27. Гайка	Углер. сталь Ck-15
28, 29, 48. Гайка	Углер. сталь Ck-15
30,31. Шайба	Углер. сталь Ck-15
32. Шпилька	Углер. сталь Ck-35
33, 34, 35. Болт	Углер. сталь Ck-45
36. Пробка	Углер. сталь Ck-35
38. Прокладка	Клингерит
39, 49. Прокладка	Медь
40. Уплотнение	Графит
41. Пломба	Свинец
42. Проволока	Алюминий
43. Шильдик	Алюминий
44. Заклепка	Углер. сталь Ck-15
45. Диск	Нерж. сталь AISI 316
46. Седловое уплотнение	Тефлон
	Силикон/резина
	Витон
47. Шайба	Нерж. сталь AISI 316
50. Ограничитель	Нерж. сталь AISI 420
51. Мембрана	Витон
52. Кольцо	Витон

Эскиз материалов клапана Прегран КПП 496-01-16-ОН Ду100x150 Ру16

Характеристики

Бренд

Прегран, Россия

Применение

газ, вентиляция и стационарное кондиционирование, водоснабжение

Тип присоединения

фланцевый

Корпус

Чугун серый GG25/СЧ25/EN-GJL-250

Диаметр

Ду100

Температура

300 ℃

Уплотнение

Графит

Тип действия

предохранительный

Давление номинальное

16 бар

Среды

вода, воздух, газ
