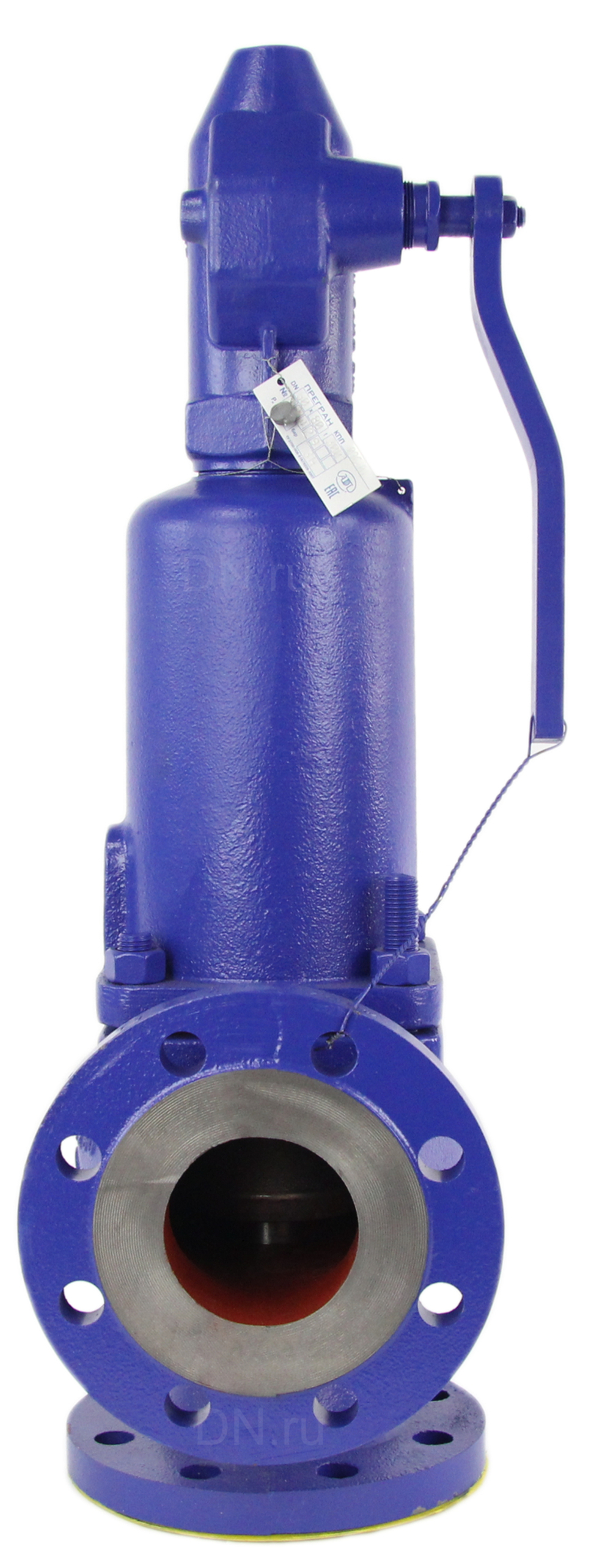

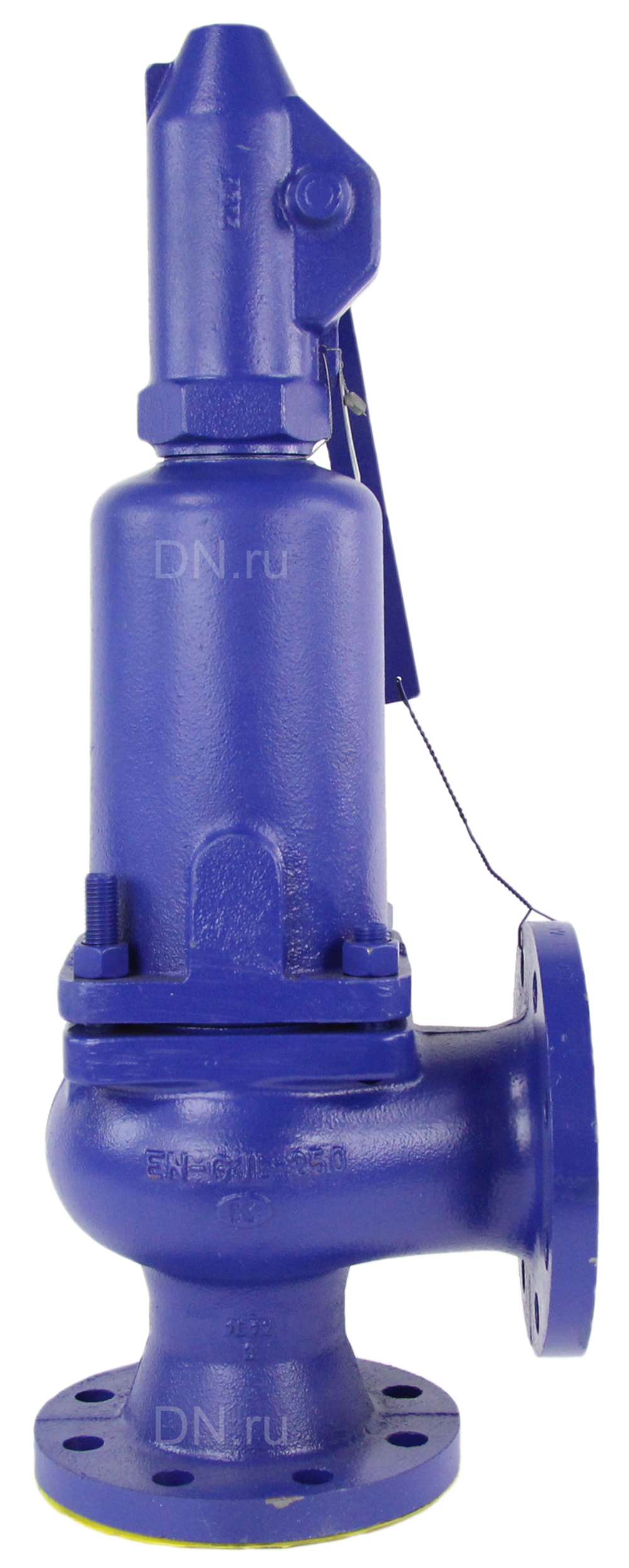

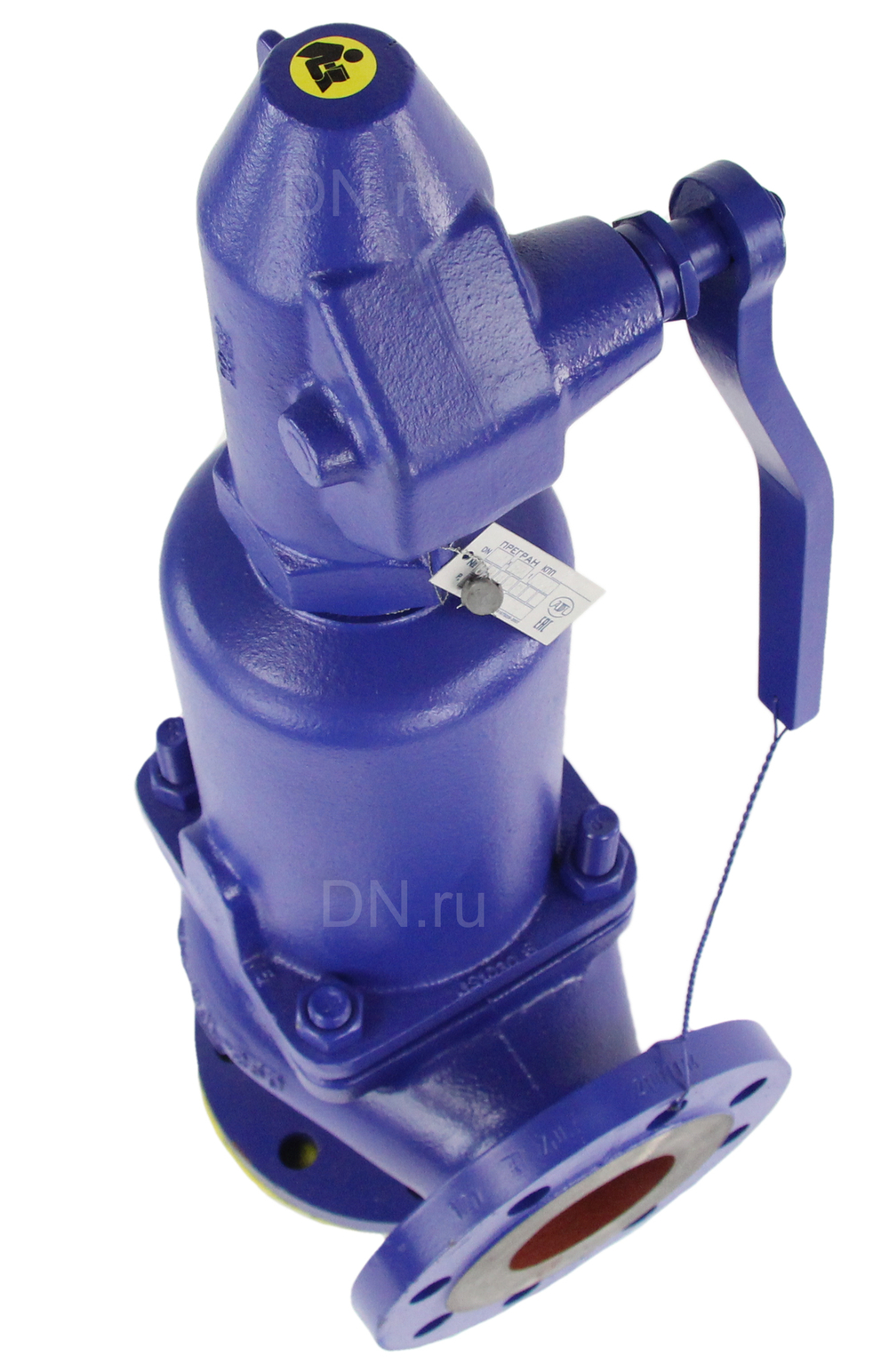

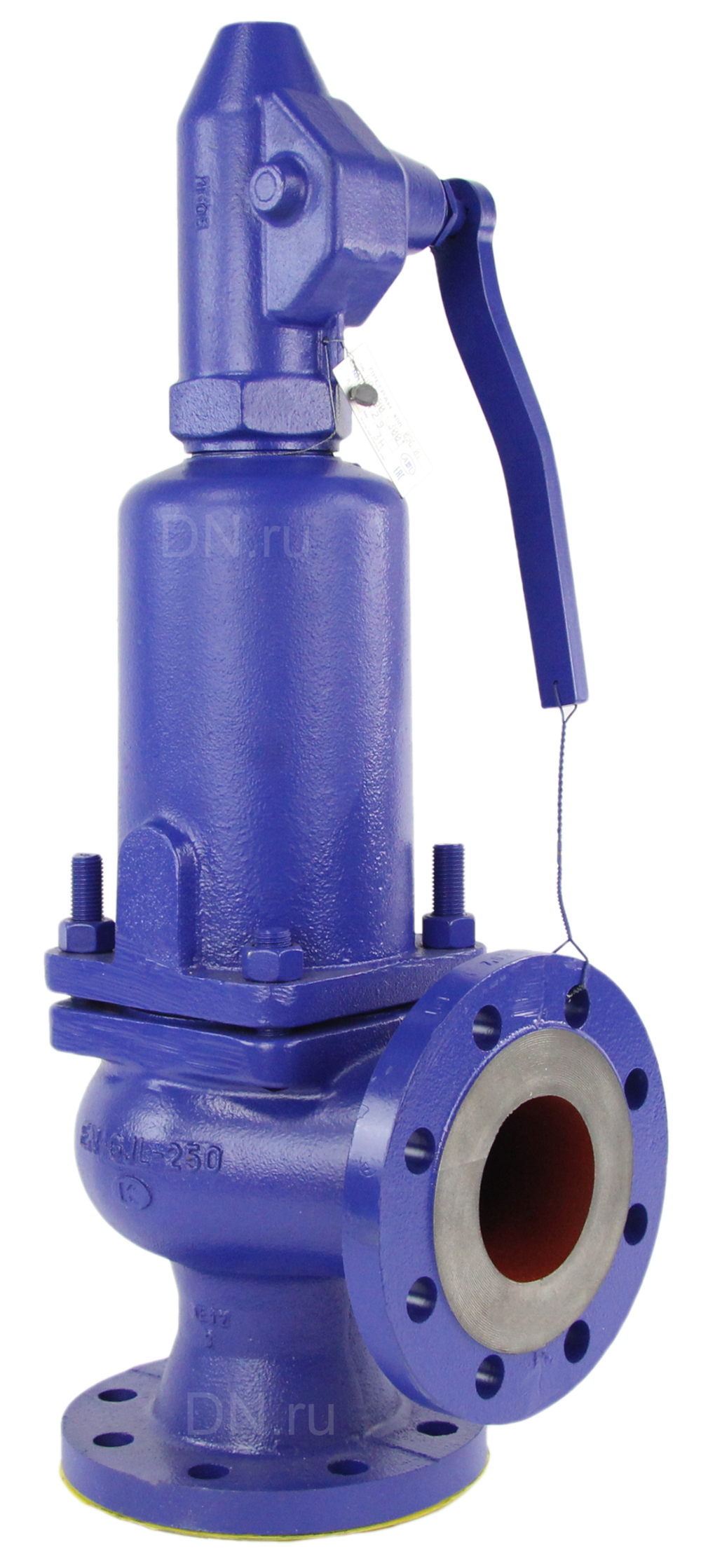

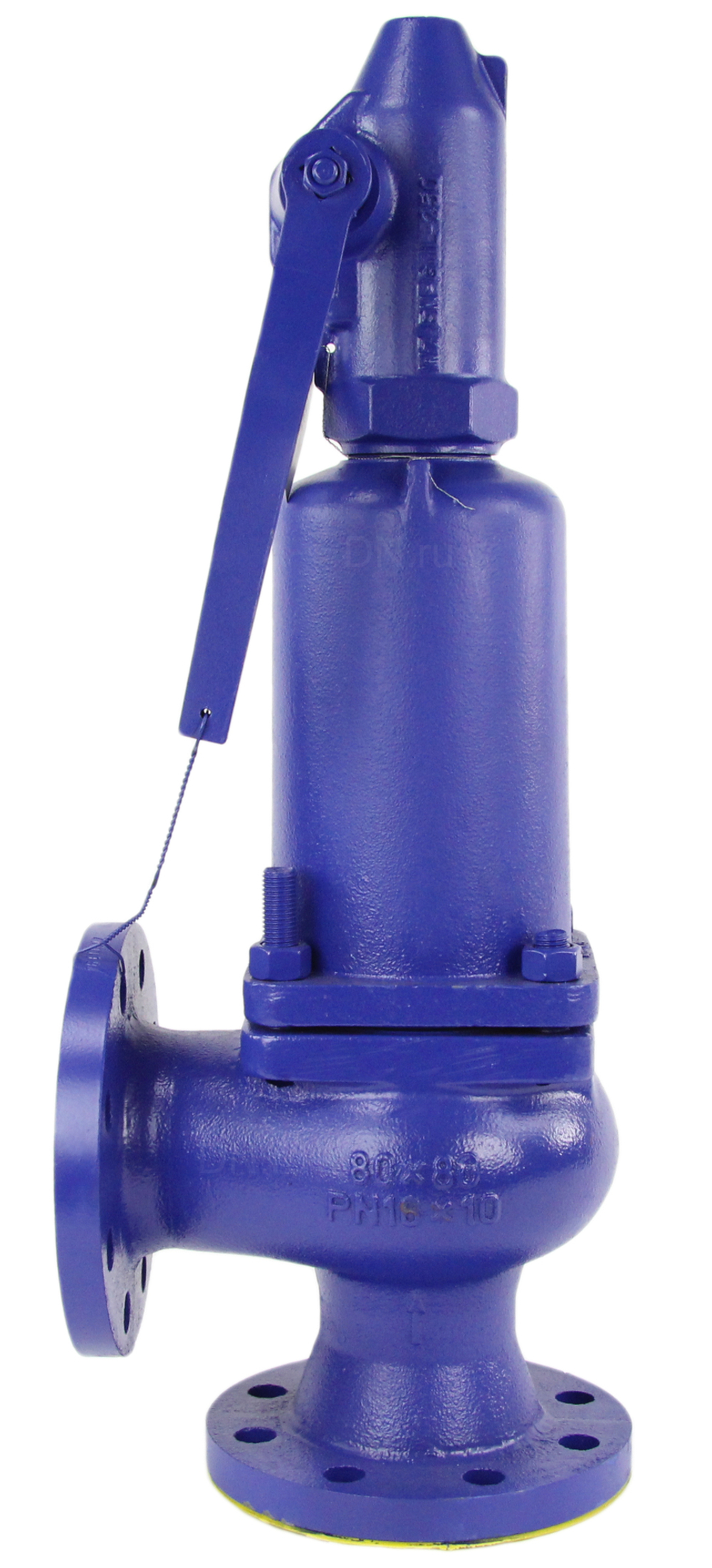

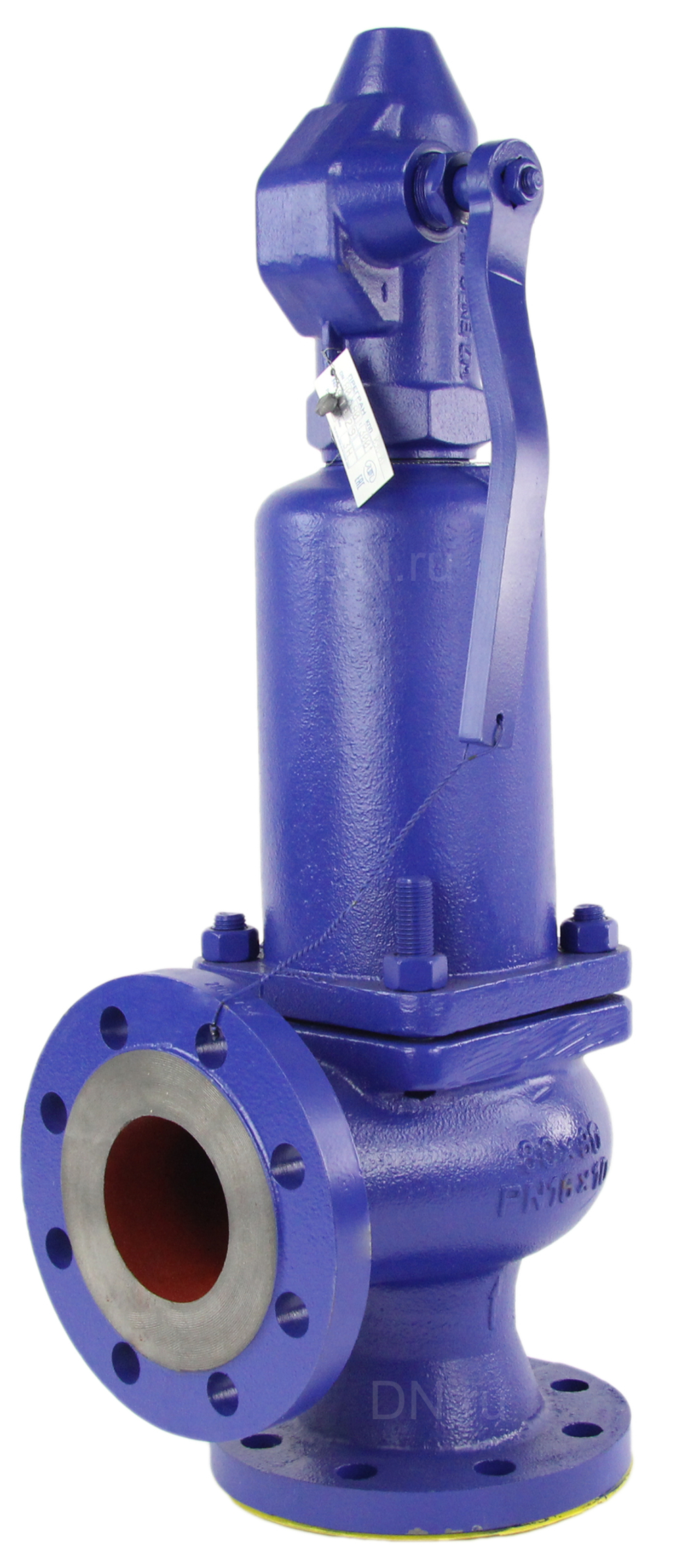

Клапан предохранительный ПРЕГРАН КПП 496-01 Ду 20 х 32 Ру16 чугунный пружинный фланцевый угловой

Name: Клапан предохранительный ПРЕГРАН КПП 496-01 Ду 20 х 32 Ру16 чугунный пружинный фланцевый угловой
SKU: N12G-GG7G8
Price: 43587.0 RUB
Availability: InStock

Добавить в сравнение

Характеристики

Бренд:

Прегран, Россия

Применение:

вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение

Тип присоединения:

фланцевый

Корпус:

Чугун серый GG25/СЧ25/EN-GJL-250

Диаметр:

Ду20

Температура:

300 ℃

Тип действия:

предохранительный

Давление номинальное:

16 бар

Среды:

вода, воздух, пар

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Выбрать

Описание

Характеристики

Описание

Характеристики

Клапан предохранительный ПРЕГРАН КПП 496-01 Ду20x32 предназначен для защиты оборудования и трубопроводов от возрастания давления выше допустимого путем сброса рабочей среды в утилизационную систему.

Применение: для жидкостей, пара и сжатого воздуха.
Рабочее давление: 16 бар.
Температура рабочей среды: до + 300 °С
Производство: Россия.
Вес: 8,0 кг.

Основные параметры:

H=350 мм
h₁=112 мм
L₁=85 мм
L₂=95 мм
R=8 мм
D₁=105 мм
K₁=75 мм
I₁=14 мм
b₁=16 мм
n_отв=4
D₂=140 мм
K₂=100 мм
I₂=18 мм
b₂=18 мм
n_отв=4

Чертеж Клапан предохранительный ПРЕГРАН КПП 496-01 Ду20x32

Спецификация

Корпус	Чугун GG-25/GGG-40
Седло клапана	Нерж. сталь AISI 420
Диск	Нерж. сталь AISI 420
Шток	Нерж. сталь AISI 420
Уплотнение	Графит
Седловое уплотнение	Силикон/резина/витон

Параметры клапанов

Давления,(бар)	Max t,(°С)
16	100
14,4	150
12,8	200
11,2	250
9,6	300

Диапазоны настройки давления срабатывания:

Жидкости и газы

max=16 бар
min=0,45 бар

Пар

max=13 бар
min=0,5 бар
