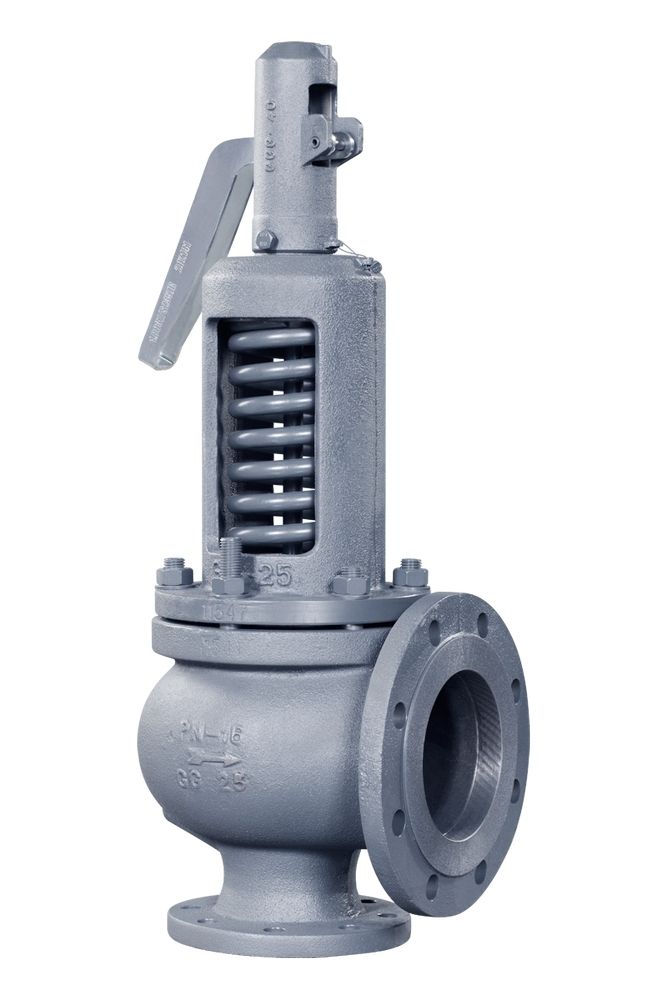

Клапан предохранительный ПРЕГРАН КПП 496-03-40-ОН1 Ду20x32 Ру40 полноподъемный фланцевый, корпус - углеродистая сталь, исполнение с открытой пружиной

Добавить в сравнение
Клапан предохранительный ПРЕГРАН КПП 496-03-40-ОН1 Ду20x32 Ру40 полноподъемный фланцевый, корпус - углеродистая сталь, исполнение с открытой пружиной
Характеристики
Бренд:
Прегран, Россия
Применение:
газ, вентиляция и стационарное кондиционирование, водоснабжение
Тип присоединения:
фланцевый
Корпус:
углеродистая сталь
Диаметр:
Ду20
Температура:
400 ℃
Уплотнение:
Графит
Тип действия:
предохранительный
Давление номинальное:
40 бар
Среды:
вода, воздух, газ
Все характеристики
за шт.
В корзине шт Перейти
Нет в наличии
Купить в 1 клик
Выбрать
    Описание
    Характеристики
    Описание
    Характеристики
    Клапан предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и др.

    Параметры клапана Прегран КПП 496-03-40-ОН1 Ду20x32 Ру40:

    • Страна происхождения - Россия
    • Диаметр номинальный DN - 20 мм
    • Диаметр номинальный DN 2 - 32 мм
    • Максимальное давление - 40 бар
    • Тип присоединения - фланцевый
    • Рабочая среда - вода, воздух, газ
    • Температура рабочей среды - до +400°С
    • Материал корпуса - углеродистая сталь
    • Вес - 8.5 кг
    Клапан предохранительный ПРЕГРАН КПП 496-03-40-ОН1 Ду20x32 Ру40 полноподъемный фланцевый, корпус - углеродистая сталь, исполнение с открытой пружиной

    Клапан предохранительный ПРЕГРАН КПП 496-03-40-ОН1 Ду20x32 Ру40 полноподъемный фланцевый, корпус - углеродистая сталь, исполнение с открытой пружиной

    Габаритные и установочные размеры сепаратора Прегран КПП 496-03-40-ОН1 Ду20x32 Ру40:

    • d0 - 16 мм
    • H - 350 мм
    • L1 - 85 мм
    • L2 - 95 мм
    • R - 6.4 мм
    • D1 - 105 мм
    • K1 - 75 мм
    • I1 - 14 мм
    • b1 - 18 мм
    • D2 - 140 мм
    • K2 - 100 мм
    • I2 - 18 мм
    • b2 - 18 мм
    Клапан предохранительный ПРЕГРАН КПП 496-03-40-ОН1 Ду20x32 Ру40 полноподъемный фланцевый, корпус - углеродистая сталь, исполнение с открытой пружиной

    Эскиз размеров клапана Прегран КПП 496-03-40-ОН1 Ду20x32 Ру40 Ру40

    Спецификация клапана Прегран КПП 496-03-40-ОН1 Ду20x32 Ру40:

    Деталь Материал
    1. Корпус Углер. сталь GS-C 25N
    2. Колпак закрытый Чугун GGG-40
    4, 5, 6. Крышка Чугун GGG-40
    7. Колокол подъемный Чугун GGG-40
    8. Втулка Чугун GGG-40
    9, 10. Рычаг подрывной Чугун GGG-40
    11. Седло Нерж. сталь AISI 420
    12. Диск Нерж. сталь AISI 420
    13. Направляющий диск Нерж. сталь AISI 420
    14. Упор Углер. сталь Ck-45
    15. Направляющая втулка Нерж. сталь AISI 420
    16. Шток Нерж. сталь AISI 420
    17. Ось Углер. сталь Ck-45
    19. Шайба Нерж. сталь AISI 420
    20, 21. Стопорное кольцо Нерж. сталь AISI 302
    22. Пружина Нерж. сталь 50CrV4
    23. Сальник Углер. сталь Ck-45
    24. Втулка резьбовая Нерж. сталь AISI 303
    25. Контргайка Нерж. сталь AISI 303
    26. Шайба Нерж. сталь AISI 303
    27. Гайка Углер. сталь Ck-15
    28, 29, 48. Гайка Углер. сталь Ck-15
    30,31. Шайба Углер. сталь Ck-15
    32. Шпилька Улер. сталь Ck-35
    33, 34, 35. Болт Улер. сталь Ck-45
    36. Пробка Углер. сталь Ck-35
    38. Прокладка Клингерит
    39, 49. Прокладка Медь
    40. Уплотнение Графит
    41. Пломба Свинец
    42. Проволока Алюминий
    43. Шильдик Алюминий
    44. Заклепка Углер. сталь Ck-15
    45. Диск Нерж. сталь AISI 316
    46. Седловое уплотнение Тефлон
    Силикон/резина
    Витон
    47. Шайба Нерж. сталь AISI 316
    50. Ограничитель Нерж. сталь AISI 420
    51. Мембрана Витон
    52. Кольцо Витон
    Клапан предохранительный ПРЕГРАН КПП 496-03-40-ОН1 Ду20x32 Ру40 полноподъемный фланцевый, корпус - углеродистая сталь, исполнение с открытой пружиной

    Эскиз материалов клапана Прегран КПП 496-03-40-ОН1 Ду20x32 Ру40
    Характеристики
    Бренд
    Прегран, Россия
    Применение
    газ, вентиляция и стационарное кондиционирование, водоснабжение
    Тип присоединения
    фланцевый
    Корпус
    углеродистая сталь
    Диаметр
    Ду20
    Температура
    400 ℃
    Уплотнение
    Графит
    Тип действия
    предохранительный
    Давление номинальное
    40 бар
    Среды
    вода, воздух, газ
