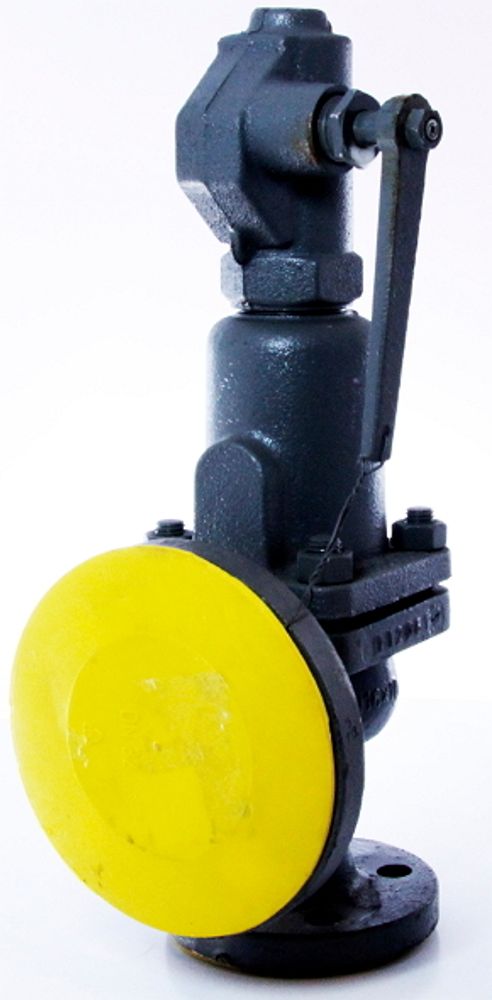

Клапан предохранительный ПРЕГРАН КПП 496-03 Ду 125 х 200 Ру40 стальной пружинный фланцевый угловой

Name: Клапан предохранительный ПРЕГРАН КПП 496-03 Ду 125 х 200 Ру40 стальной пружинный фланцевый угловой
SKU: N12G-GG717
Price: 610148.0 RUB
Availability: InStock

Добавить в сравнение

Характеристики

Бренд:

Прегран, Россия

Применение:

вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение

Тип присоединения:

фланцевый

Корпус:

углеродистая сталь

Диаметр:

Ду125

Температура:

400 ℃

Тип действия:

предохранительный

Давление номинальное:

40 бар

Среды:

вода, воздух, пар

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Выбрать

Описание

Характеристики

Описание

Характеристики

Клапан предохранительный ПРЕГРАН КПП 496-03 Ду125x200 предназначен для защиты оборудования и трубопроводов от возрастания давления выше допустимого путем сброса рабочей среды в утилизационную систему.

Применение: для жидкостей, пара и сжатого воздуха.
Рабочее давление: 40 бар.
Температура рабочей среды: до + 400 °С
Производство: Россия.
Вес: 90,0 кг.

Основные параметры:

H=860 мм
h₁=- мм
L₁=215 мм
L₂=220 мм
R=10 мм
D₁=250 мм
K₁=210 мм
I₁=18 мм
b₁=25 мм
n_отв=8
D₂=340 мм
K₂=295 мм
I₂=22 мм
b₂=27 мм
n_отв=12

Чертеж Клапан предохранительный ПРЕГРАН КПП 496-03 Ду125x200

Спецификация

Корпус	Углер. сталь GS-C 25N
Седло клапана	Нерж. сталь AISI 420
Диск	Нерж. сталь AISI 420
Шток	Нерж. сталь AISI 420
Уплотнение	Графит
Седловое уплотнение	Силикон/резина/витон

Параметры клапанов

Давления,(бар)	Max t,(°С)
40	100
39,2	150
38	200
36	250
32	300
28	350
22	400

Диапазоны настройки давления срабатывания:

Жидкости и газы

max=12,5 бар
min=0,45 бар

Пар

max=12,5 бар
min=0,5 бар
