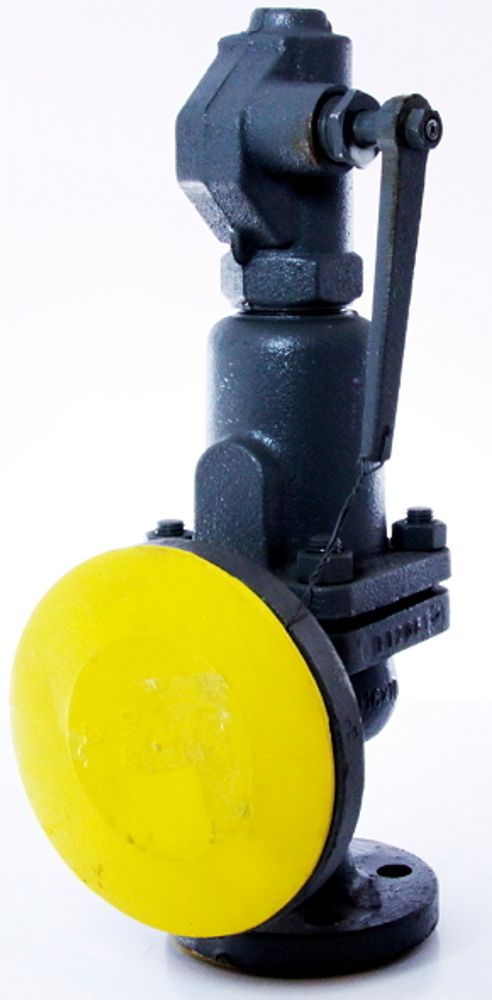

Клапан предохранительный ПРЕГРАН КПП 496-04 Ду 65 х 100 Ру40 из нержавеющей стали пружинный фланцевый угловой

Name: Клапан предохранительный ПРЕГРАН КПП 496-04 Ду 65 х 100 Ру40 из нержавеющей стали пружинный фланцевый угловой
SKU: N12G-GG739
Price: 775411.0 RUB
Availability: InStock

Добавить в сравнение

Характеристики

Бренд:

Прегран, Россия

Применение:

вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение

Тип присоединения:

фланцевый

Корпус:

Нержавеющая сталь ASTM A351 C8M

Диаметр:

Ду65

Температура:

300 ℃

Тип действия:

предохранительный

Давление номинальное:

40 бар

Среды:

вода, воздух, пар

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Выбрать

Описание

Характеристики

Описание

Характеристики

Клапан предохранительный ПРЕГРАН КПП 496-04 Ду65x100 предназначен для защиты оборудования и трубопроводов от возрастания давления выше допустимого путем сброса рабочей среды в утилизационную систему.

Применение: для жидкостей, пара и сжатого воздуха.
Рабочее давление: 40 бар.
Температура рабочей среды: до + 300 °С
Производство: Россия.
Вес: 41,0 кг.

Основные параметры:

H=660 мм
h₁=191 мм
L₁=140 мм
L₂=150 мм
R=10 мм
D₁=185 мм
K₁=145 мм
I₁=18 мм
b₁=20 мм
n_отв=4
D₂=220 мм
K₂=180 мм
I₂=18 мм
b₂=24 мм
n_отв=8

Чертеж Клапан предохранительный ПРЕГРАН КПП 496-04 Ду65x100

Спецификация

Корпус	Нерж. сталь ASTM A351 C8M
Седло клапана	Нерж. сталь AISI 420
Диск	Нерж. сталь AISI 420
Шток	Нерж. сталь AISI 420
Уплотнение	Тефлон
Седловое уплотнение	Силикон/резина/витон

Параметры клапанов

Давления,(бар)	Max t,(°С)
36,5	120
27,6	100
26,9	150
22,6	200
21	250
19,6	300

Диапазоны настройки давления срабатывания:

Жидкости и газы

max=32 бар
min=0,45 бар

Пар

max=24 бар
min=0,5 бар
