Описание
Описание
Наименование характеристики | Ед. изм. | Значение |
Максимальная температура теплоносителя | °С | 90 |
| Рабочее давление | бар | 10 |
| Пробное давление | бар | 15 |
Максимальная температура окружающего воздуха | °С | 50 |
| Рабочая среда | Вода, 50% р-р гликолей | |
| Максимальный фиксируемый расход | л/с | 0, 07 |
| Градуировка расхода | л/мин | 1-4 |
Максимальный вращающий момент при закручивании накидной гайки | Н м | 45 |
Пропускная способность, Kv | м3/час | 2, 75 |

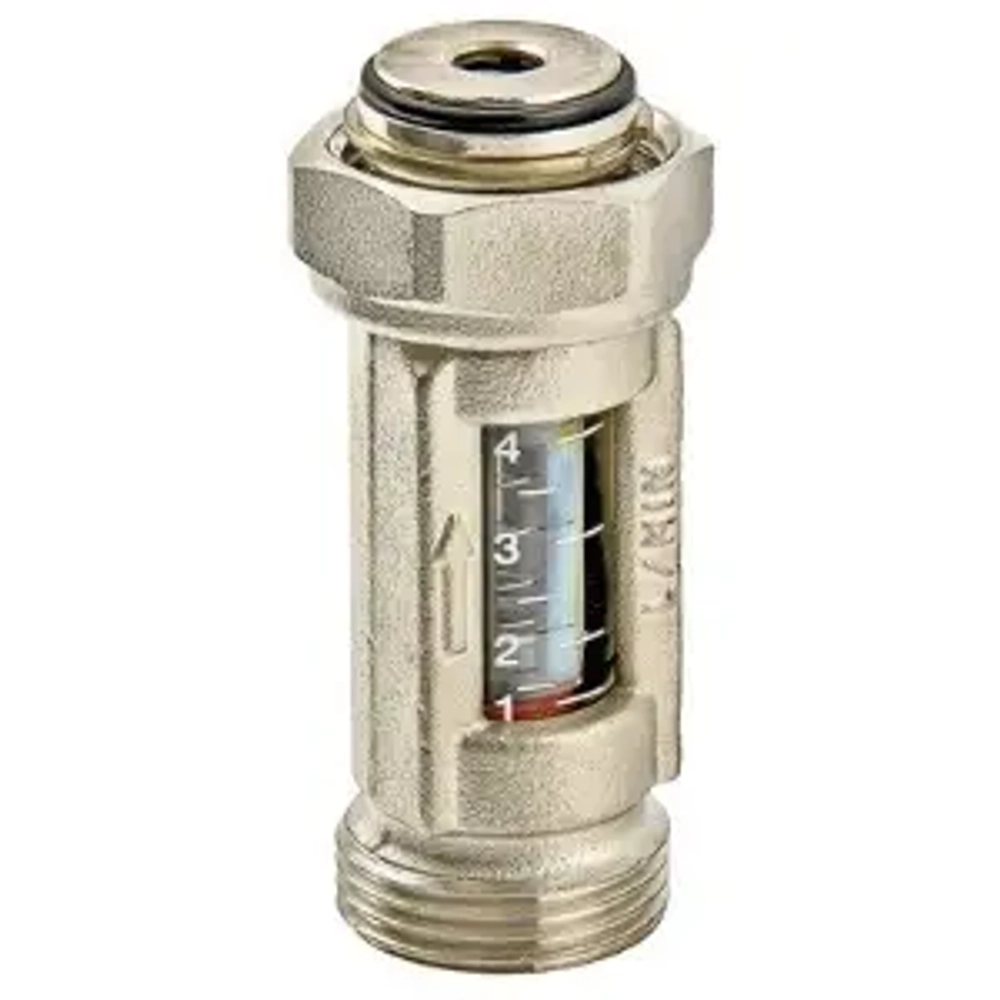

- Расходомер (ротаметр) предназначен для индикации расхода теплоносителя в циркуляционных трубопроводах, присоединенных к распределительным коллекторам, имеющим выходы стандарта «евроконус» (3/4″ЕК).

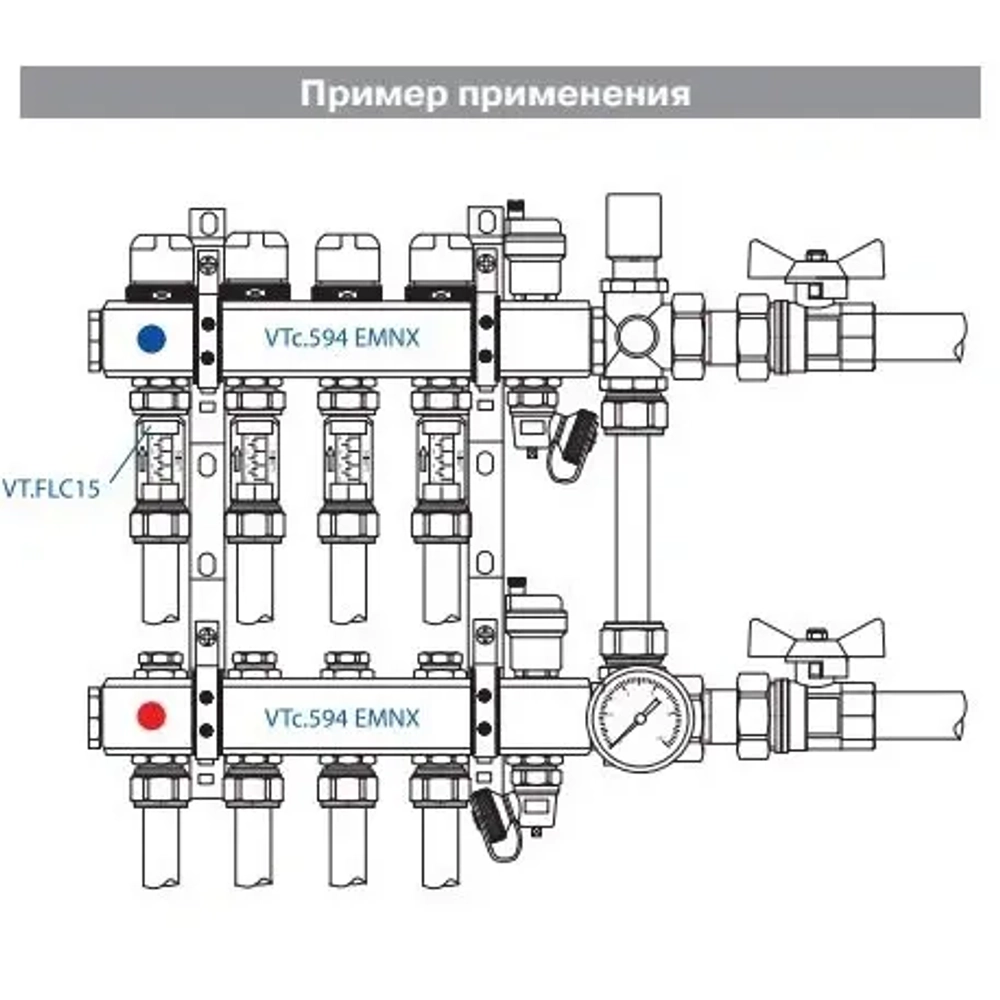

- Расходомер рекомендуется использовать совместно с коллекторами : VTс.500 NE, VTс.580 NE; VTс.560 NE; VTс.505 SS; VTс.594, VTс.588.
- Принцип действия ротаметра основан на перемещении профильного поплавка под воздействием перепада давлений, который возникает при обтекании поплавка потоком теплоносителя.
Характеристики
Бренд
Valtec
Материал
латунь
Тип
обратный коллекторный
Назначение
расходомер (другое название – ротаметр) обеспечивает возможность визуально контролировать расход теплоносителя в присоединенных к коллектору петлях
Цвет
серебристый
Покрытие
никель
Пропускная способность
2.75 м³/час
Страна бренда
Италия
Максимальная рабочая температура
90 °C
Модель
VT.FLC15
Вид
проходной
Максимальное рабочее давление
10 бар
Продукт
расходомер
Вид соединения (1)
резьбовой
Вид соединения (2)
резьбовой

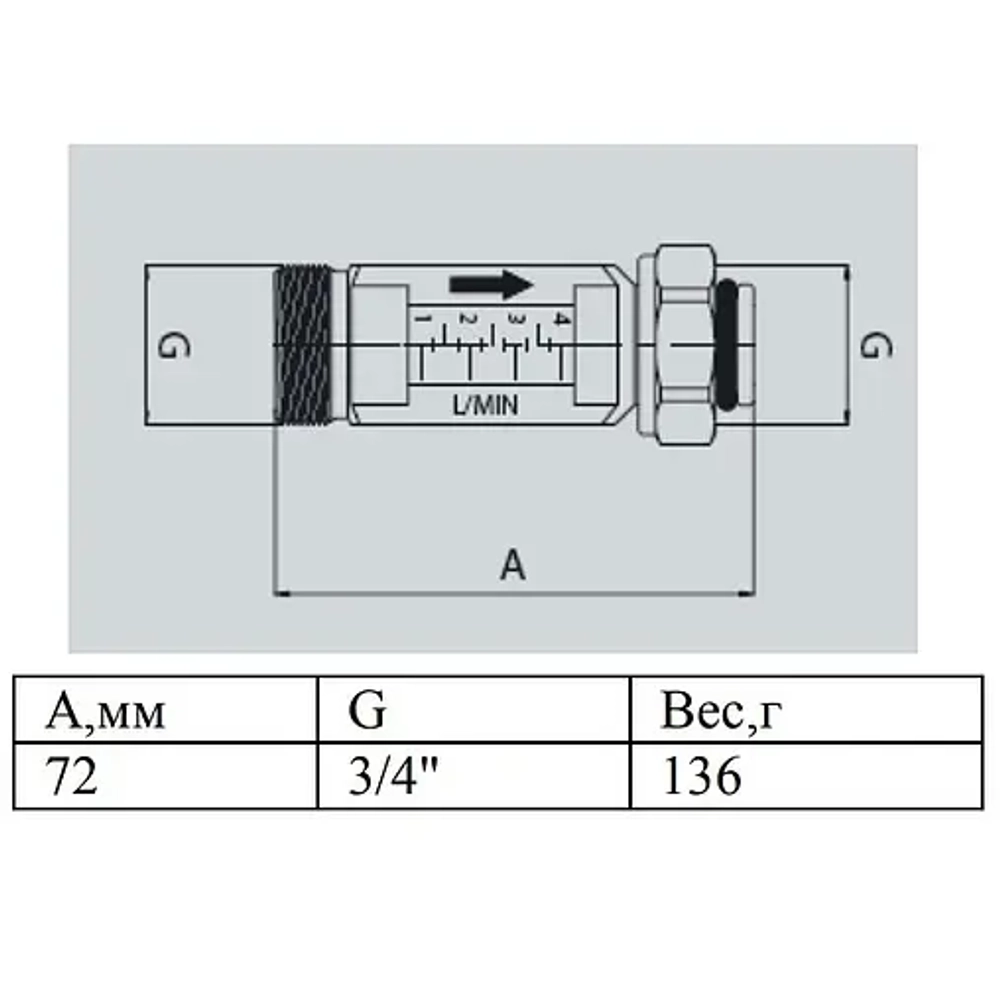

Диаметр подключения резьбовой (1)
¾ "
Вид резьбы (1)
накидная гайка (евроконус)
Диаметр подключения резьбовой (2)
¾ "
Вид резьбы (2)
наружная (евроконус)
Диапазон измерения расходомеров
1-4 л/мин
Тип резьбы (1)
трубная
Тип резьбы (2)
трубная
