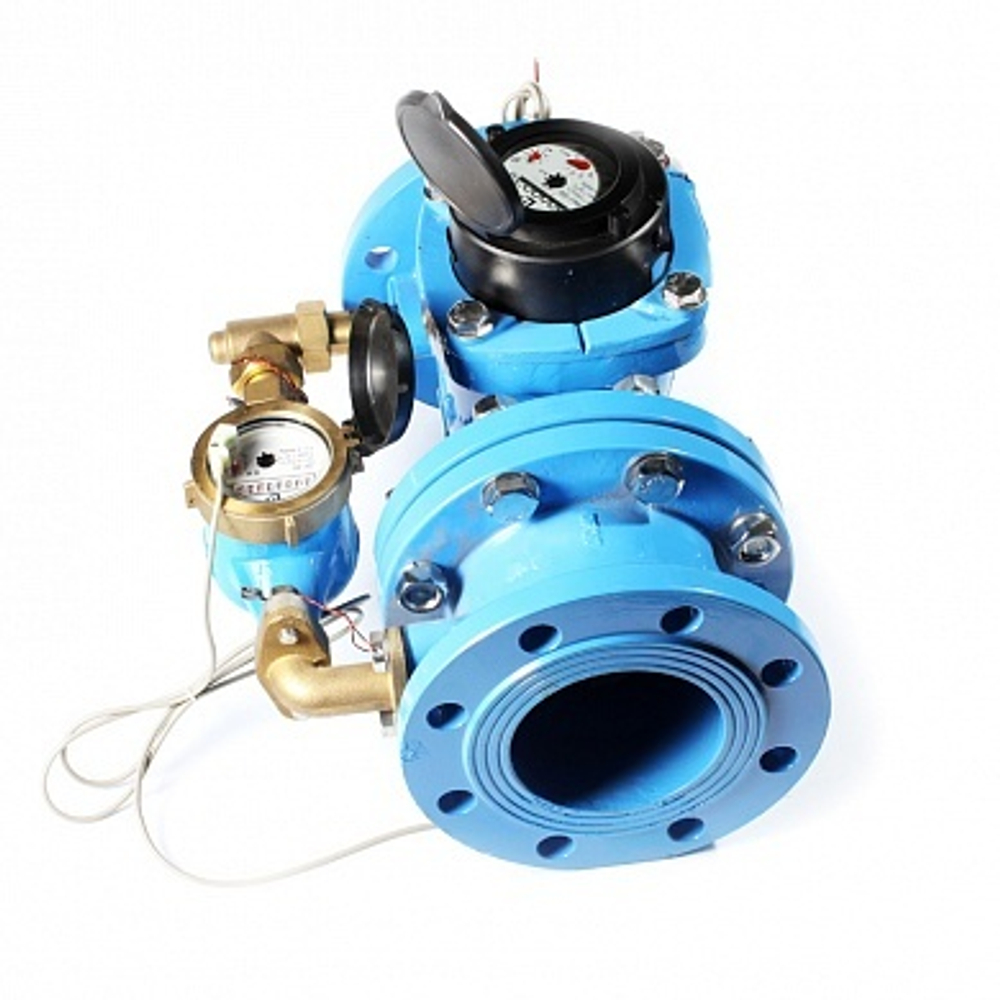

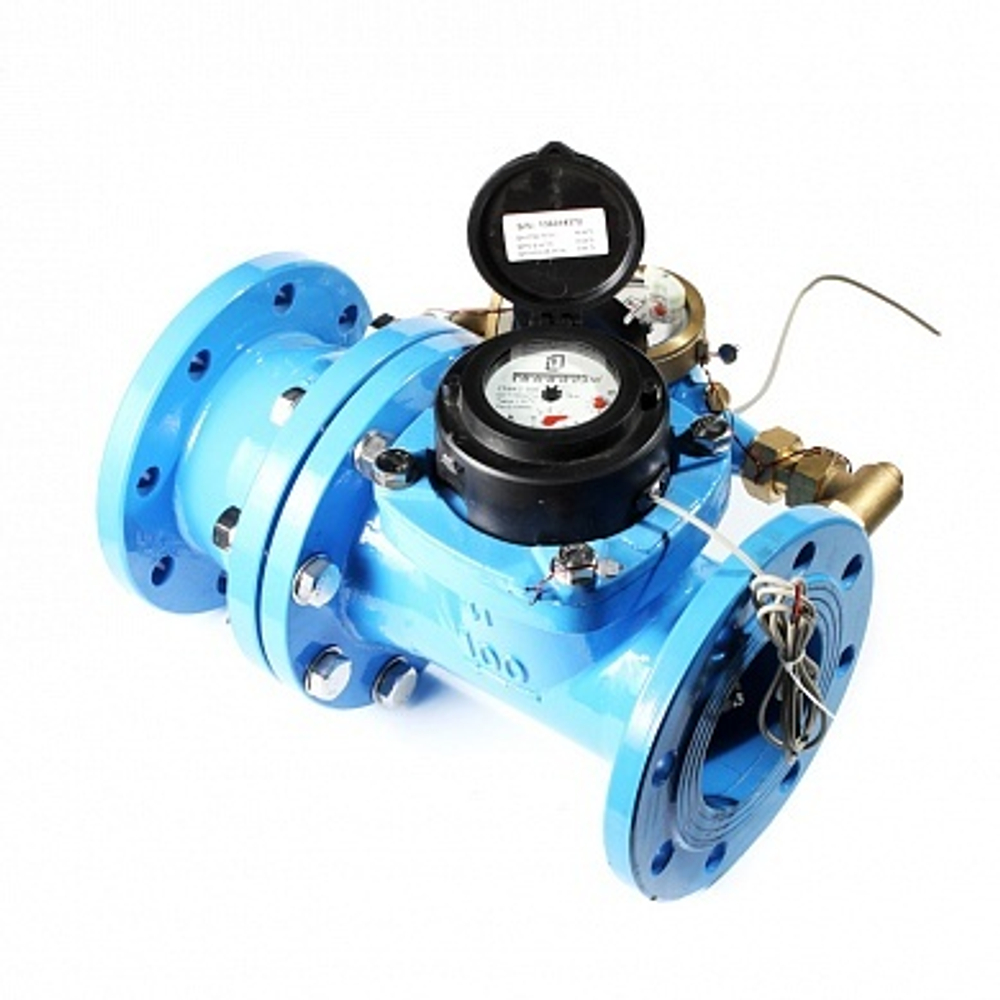

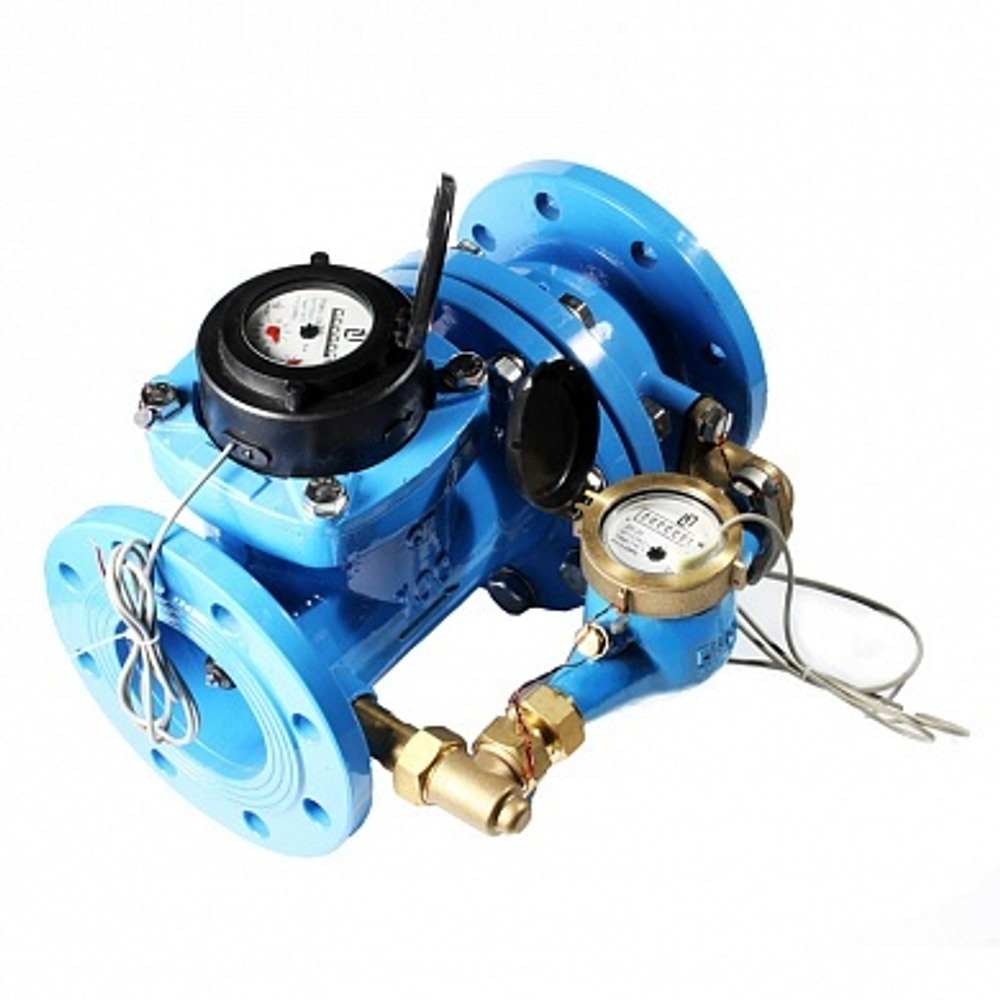

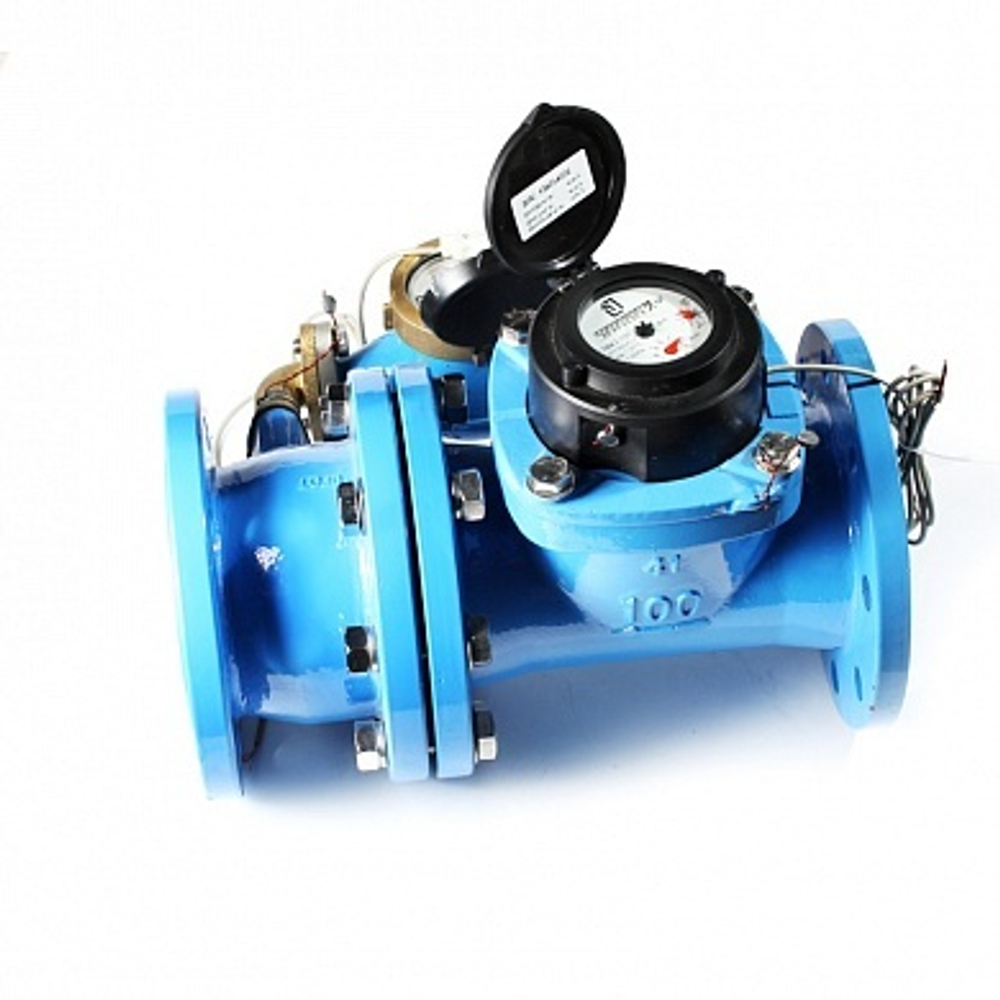

Комбинированный счетчик с широким диапазоном измерения и импульсным выходом
Декаст СТВК предназначен для измерения потребления питьевой и технической воды с максимальной температурой 30 градусов, а так же для систем с большой амплитудой расходов и разбросов давления. Может применяться в пожарных распределительных сетях и на объектах со значительным сезонным (суточным) колебанием расхода воды.
Конструктивно счётчики комбинированные СТВК состоят из двух счётчиков воды: турбинного (основного) и крыльчатого (вспомогательного), индикаторных устройств, воспринимающих число оборотов аксиальной турбинки основного счётчика, а также крыльчатки вспомогательного счётчика посредством механизма передачи вращения и переключающего устройства. Индикаторные устройства каждого из счётчиков показывают только ту часть общего измеренного объема, которая прошла через него.
СТВК-1 конструктивно исполнен в едином корпусе, счетчики расположены последовательно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 65/20, 80/20, 100/20, 150/40;
СТВК-2 конструктивно исполнен в двухкорпусном варианте, счетчики расположены параллельно. Серийно выпускается в следующих диаметрах условного перехода: 50/15, 80/20, 100/20, 150/40;
Достоинства счетчика СТВК:
- Счетчик полностью соответствует ГОСТ Р 50193 и международным стандартам ISO 4064, ISO 7858.1.2.3
- Конструктивно в устройстве расположены два счетчика: турбинный счетчик для больших расходов, многоструйный крыльчатый счетчик для малых расходов. За счет этого достигается возможность точного измерения на объектах с широким диапазоном как малых, так и больших расходов воды.
- Возможность интегрировать счетчик в автоматизированную систему контроля и управления данными, счетные механизмы обоих счетчиков оснащены МИД-сенсорами.
Характеристики производителя:
| Наименование параметров | Значение параметра для счетчиков с диаметром условного прохода (Ду), мм | |||
| 50/15 | 80/20 | 100/20 | 150/40 | |
| Метрологический класс | B | |||
| Расход воды, м3/ч | ||||
| - минимальный расход воды qmin | 0,03 | 0,05 | 0,05 | 0,20 |
| - переходный расход воды qt | 0,12 | 0,20 | 0,20 | 0,80 |
| - номинальный (рабочий) расход воды qn | 45 | 100 | 150 | 250 |
| - максимальный расход воды qmax | 90 | 200 | 300 | 500 |
| Порог чувствительности (не более), м3/ч | 0,015 | 0,02 | 0,02 | 0,055 |
| Рабочий диапазон холодной воды, °С | от +5 до +30 | |||
| Максимальное давление воды, МПа | 1,6 | |||
| Минимальная цена деления, м3 | 0,0001 | 0,001 | ||
| Наибольшее значение роликового указателя, м3 | 999999+99999 | 9999999+999999 | ||
| Монтажная длина, мм | 270 | 370 | 370 | 500 |
Комплектация счетчика:
- Счетчик воды - 1 шт.;
- Паспорт - 1 шт.;
- Комплект монтажных частей - 1 шт.;
