Описание

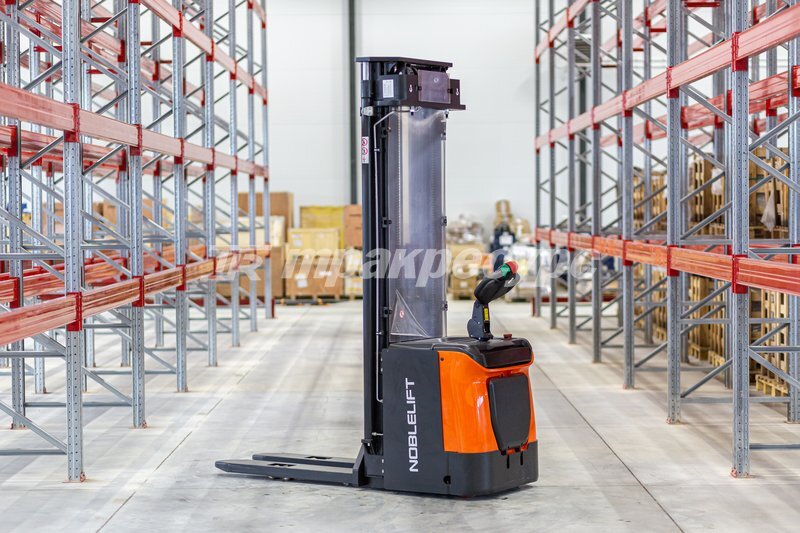

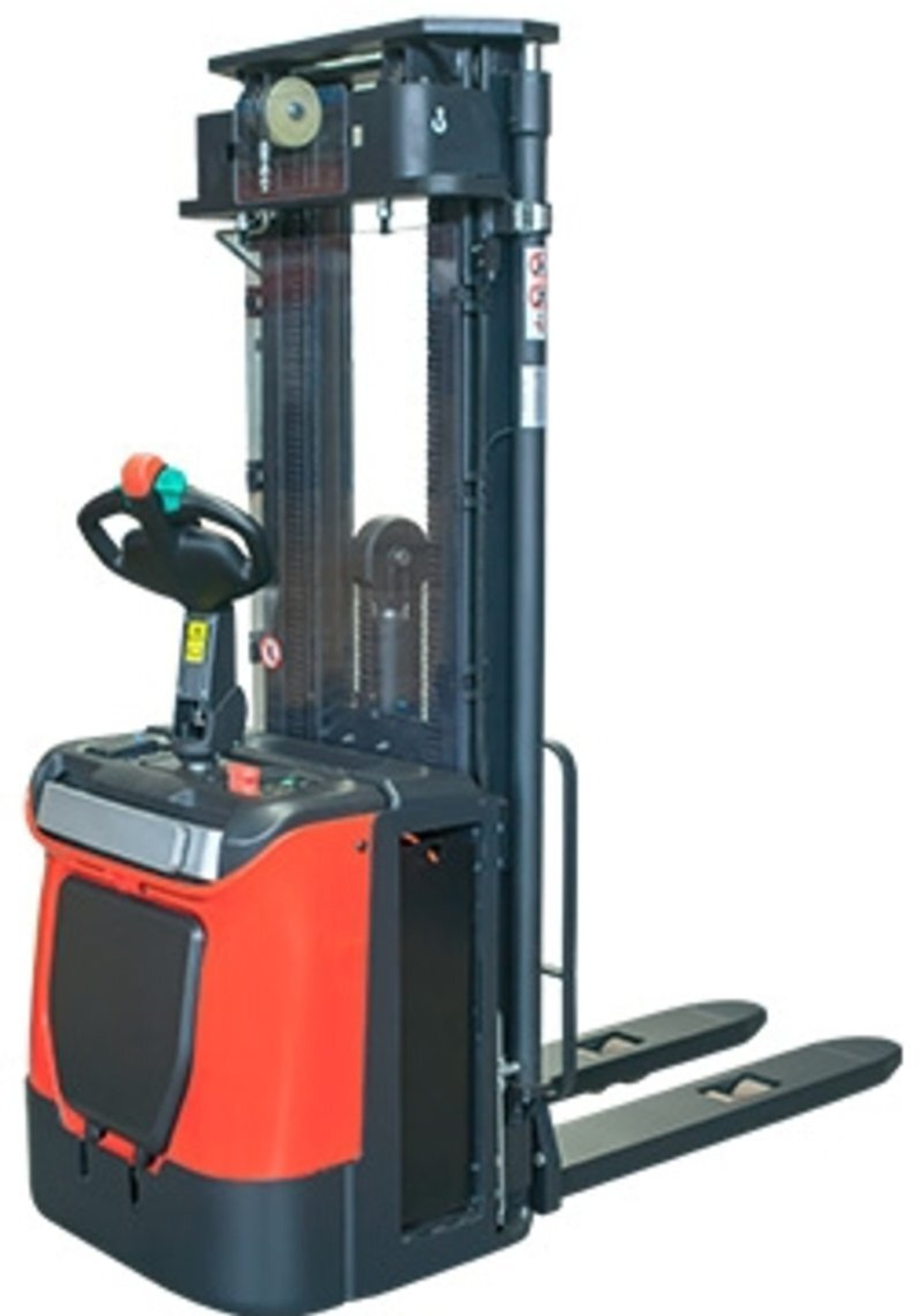

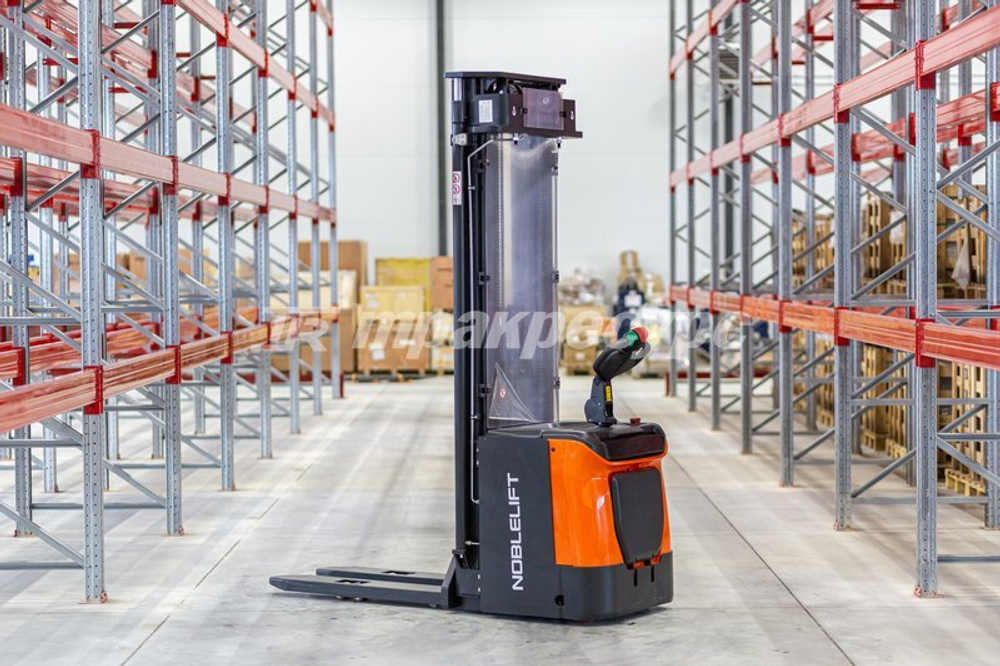

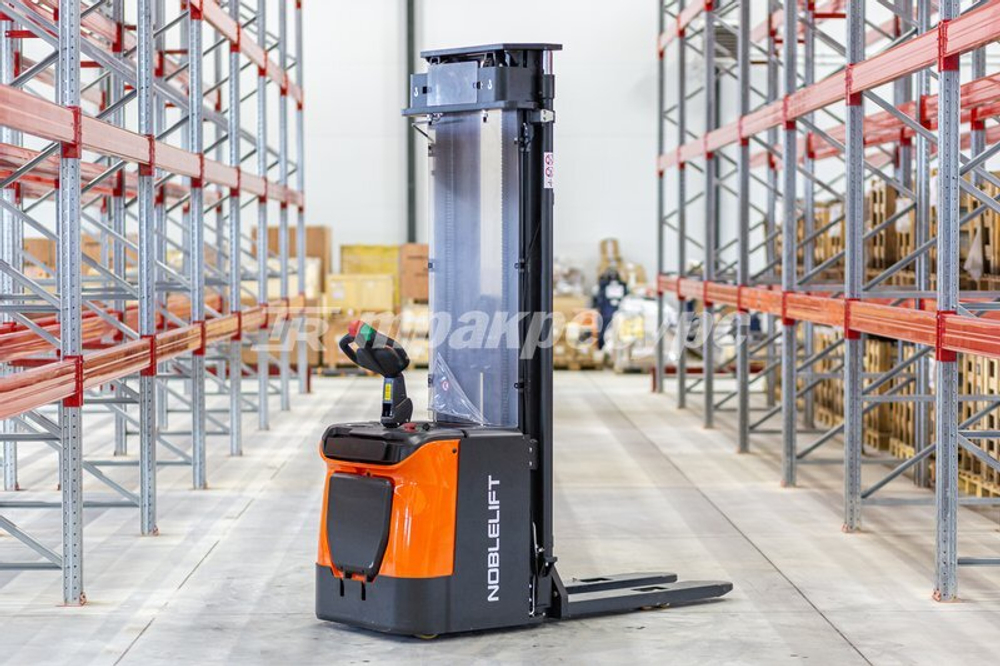

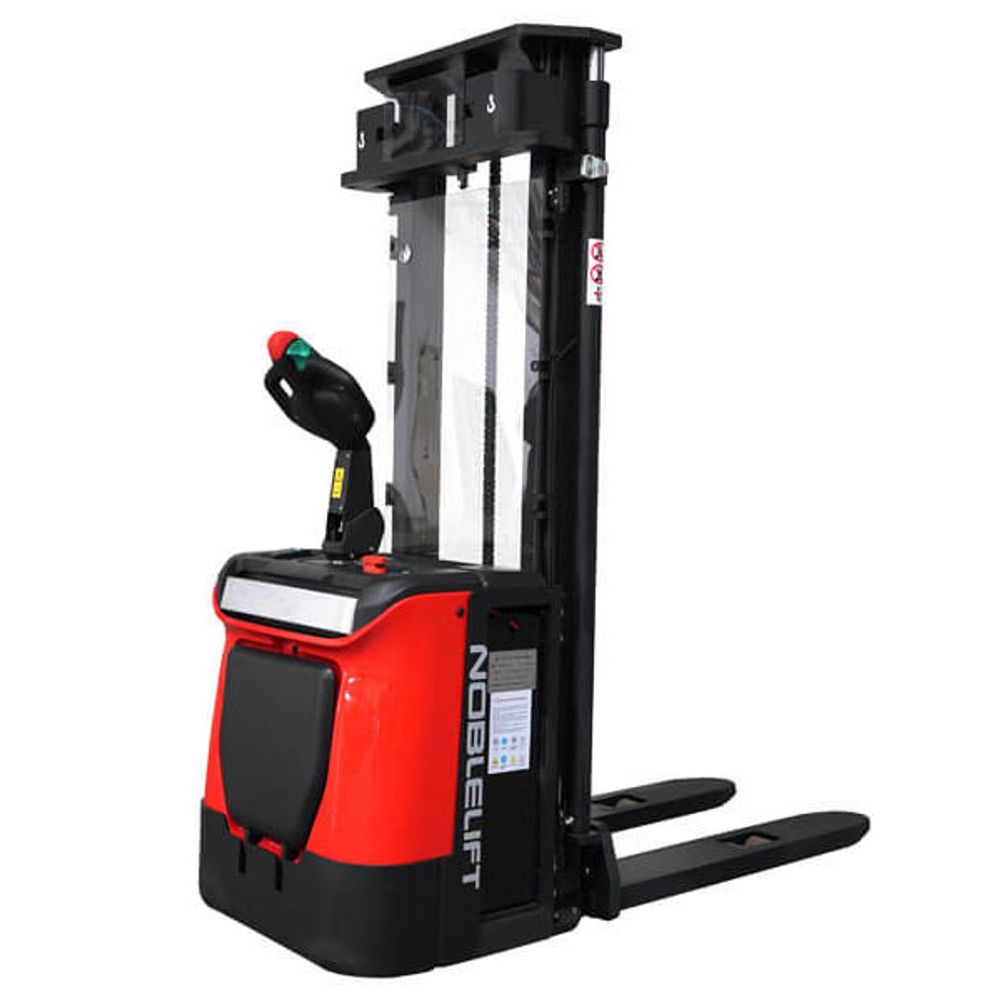

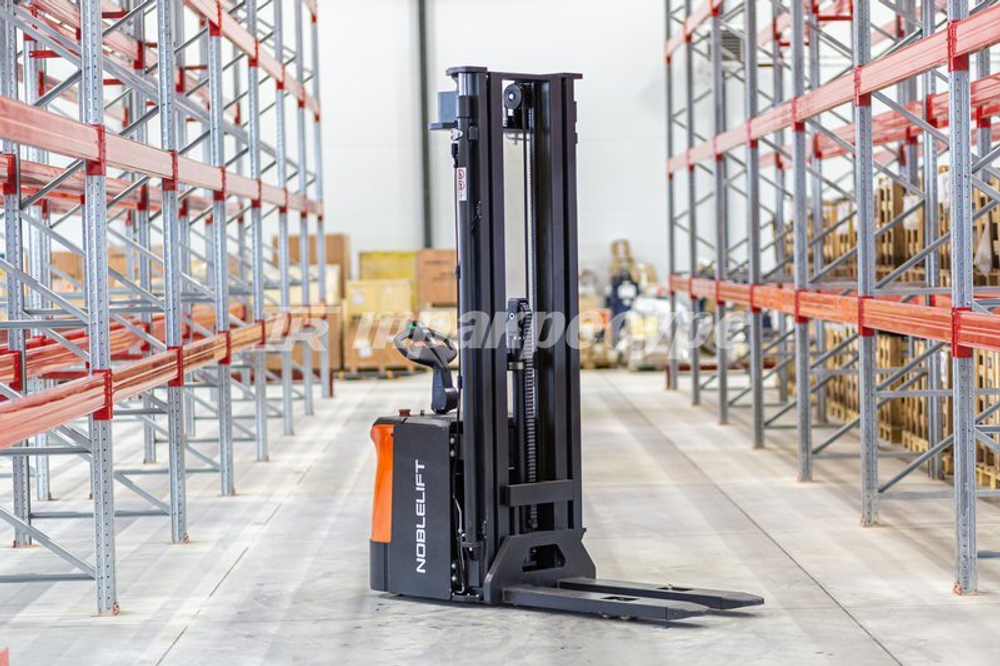

Самоходные штабелеры профессиональной серии PS-N оборудованы платформой и защитными ограждениями, предлагаются с грузоподъемностью 1200 кг, 1600 кг и 2000 кг.
В данной модели используется комплектующие от мировых лидеров в своих областях.
Эти штабелеры компактны, имеют небольшой радиус поворота и высокую маневренность, а также могут достигать скорости до 8 км/ч.
Серия PS-N отлично подходит для интенсивного использования. Надежность основных систем и прочная конструкция обеспечивают долговечную и бесперебойную работу.

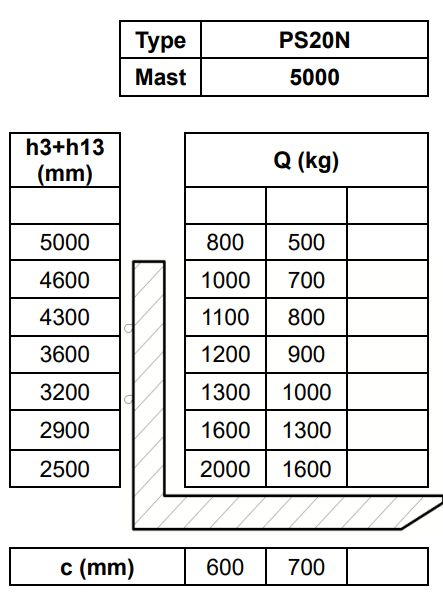

Остаточная грузоподъемность PS 20N (5000 мм)
Cта
ндартная комплектация Штабелера Noblelift PS20N:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq

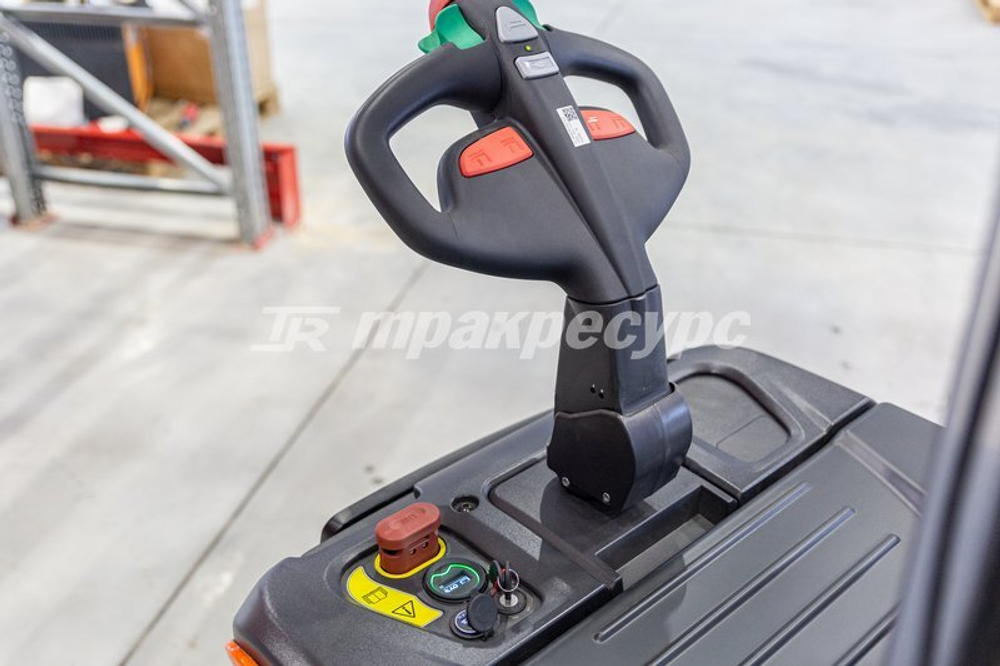

- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- EPS — электрическое рулевое управление для PS20N
- Пластиковый масляный бак
- Металлическая крышка АКБ
Опционально доступны для Штабелера Noblelift PS20N:
- Боковая выемка батареи для PS 16N / PS 20N
- EPS — электрическое рулевое управление для PS16N
- Пропорциональный подъем

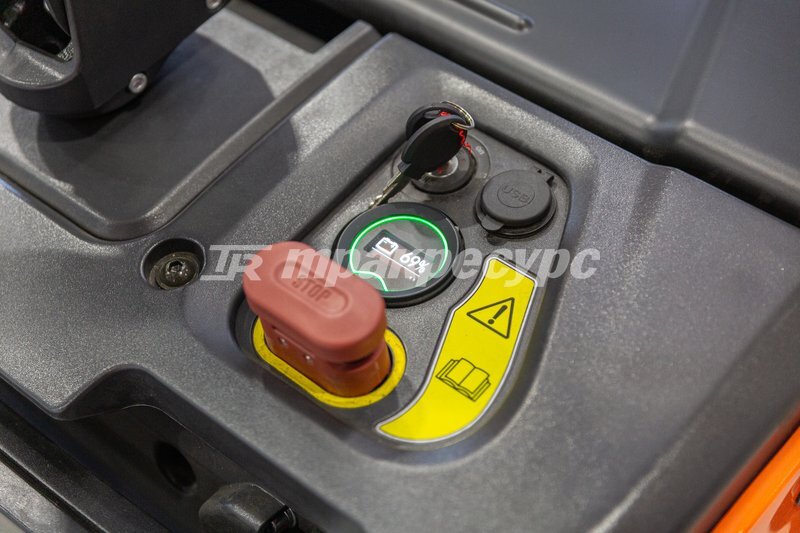

- Панель с PIN кодом
- Система автоматического долива воды Aquamatic
- Li-ion аккумулятор
- Встроенное зарядное устройство для PS12N / PS16N
- Защитная решетка на каретке вил
Характеристики
Бренд
Noblelift
Производитель
Noblelift Intelligent Equipment Co., Ltd.
Тип
Штабелер с платформой для оператора
Гарантия
1 год или 1500 м/ч
Страна производителя
Китай
Тип двигателя
Электрический
Грузоподъемность
2000 кг
Общая ширина
790 мм
Высота подъема
до 5500 мм
Емкость аккумулятора
350 АЧ
Отзывы
Отзывов еще никто не оставлял
Инструкции
Комплектация
Cтандартная комплектация:
- АС-двигатель хода Schabmuller
- Редуктор ZF
- Ведущее колесо Rader Vogel или Wicke
- Контроллер Zapi
- Электромагнитный тормоз Intorq
- Ручка управления Rema с технологией CAN-BUS
- Гидравлическая станция VIBO или HPI
- Автоматическое зарядное устройство
- Интегрированный дизайн платформы и поручней
- Переработанная система амортизации платформы
- Защитные поручни и откидная платформа оператора
- EPS — электрическое рулевое управление для PS20N
- Пластиковый масляный бак
- Металлическая крышка АКБ
Опционально доступны:
- Боковая выемка батареи для PS 16N / PS 20N
- EPS — электрическое рулевое управление для PS16N
- Пропорциональный подъем
- Панель с PIN кодом
- Система автоматического долива воды Aquamatic
- Li-ion аккумулятор
- Встроенное зарядное устройство для PS12N / PS16N
- Защитная решетка на каретке вил
Параметры мачт
| Высота подъема h3 (мм) | Высота свободного подъема h2 (мм) | Габаритная высота мачты минимальная h1 (мм) | Высота вил максимальная h3 + h13 (мм) | Габаритная высота мачты максимальная h4 (мм) | |
| DX | 2810 | - | 2078 | 2900 | 3500 |
| 3110 | - | 2228 | 3200 | 3800 | |
| 3510 | - | 2428 | 3600 | 4200 | |
| DX (с функцией свободного подъема (FFL) | 2610 | 1310 | 1978 | 2700 | 3300 |
| 2810 | 1410 | 2078 | 2900 | 3500 | |
| 3110 | 1560 | 2228 | 3200 | 3800 | |
| 3510 | 1760 | 2428 | 3600 | 4200 | |
| TX | 4210 | - | 2128 | 4300 | 4900 |
| 4510 | - | 2228 | 4600 | 5200 | |
| TX (с функцией свободного подъема (FFL) | 3910 | 1310 | 1978 | 4000 | 4600 |
| 4210 | 1420 | 2128 | 4300 | 4900 | |
| 4510 | 1520 | 2228 | 4600 | 5200 | |
| 4910 | 1654 | 2363 | 5000 | 5600 | |
| 5410 | 1820 | 2528 | 5500 | 6100 |
Побдор и сравнение

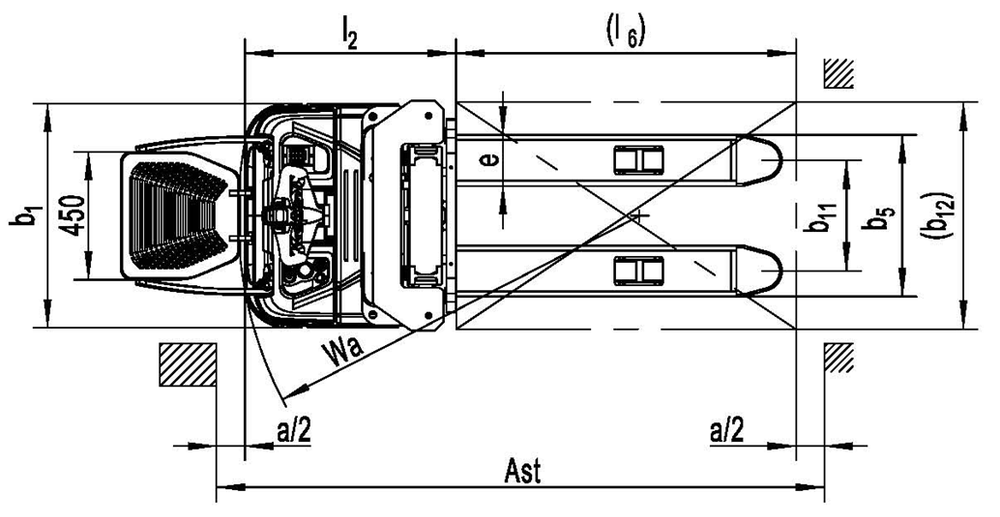

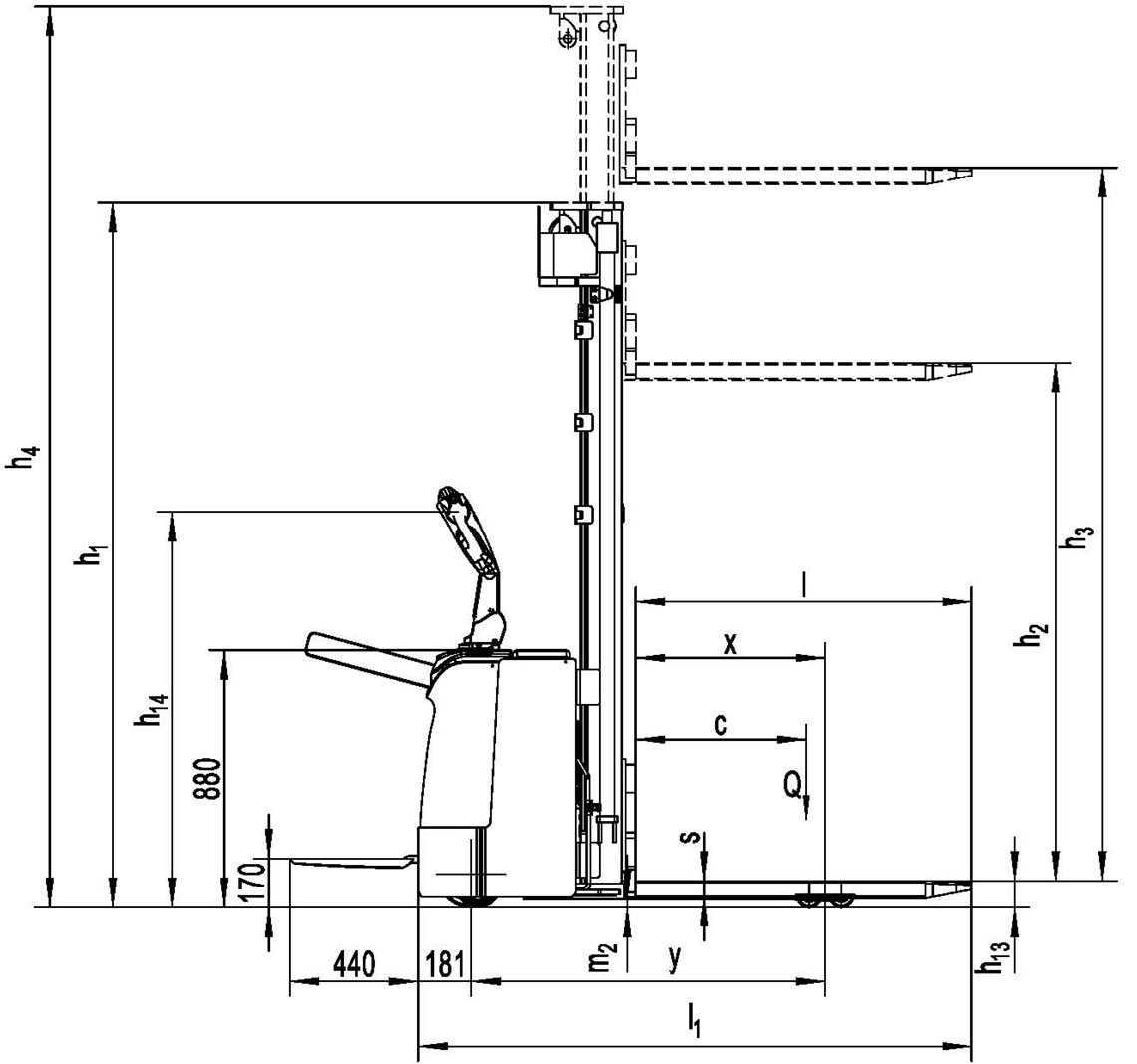

| Основные параметры | 1.2 | Модель | PS12N | PS16N | PS20N | |
| 1.3 | Привод: электрический (тип: аккумулятор, сеть,…), дизельный, бензиновый, газовый | Электрический (аккумулятор) | Электрический (аккумулятор) | Электрический (аккумулятор) | ||
| 1.4 | Положение оператора | Пеший/Стоя | Пеший/Стоя | Пеший/Стоя | ||
| 1.5 | Грузоподъемность | Q (кг) | 1200 | 1600 | 2000 | |
| 1.6 | Центр загрузки | c (мм) | 600 | 600 | 600 | |
| 1.8 | Расстояние от центра оси до вил | x (мм) | 647 | 647 | 647 | |
| 1.9 | Колесная база | y (мм) | 1167 | 1215 | 1327 | |
| Массы | 2.1 | Масса | кг | 1080 | 1380 | 1620 |
| 2.2 | Нагрузка на переднюю/заднюю ось с грузом | кг | 860/1420 | 1040/1940 | 1210/2410 | |
| 2.3 | Нагрузка на переднюю/заднюю ось без груза | кг | 780/320 | 940/440 | 1090/540 | |
| Колеса, ходовая часть | 3.1 | Тип колес | Полиуретан (PU) | Полиуретан (PU) | Полиуретан (PU) | |
| 3.2 | Размер передних (ведущих) колес | Ø230х70 | Ø230х70 | Ø230х70 | ||
| 3.3 | Размер задних колес | Ø84х70 | Ø84х70 | Ø84х70 | ||
| 3.4 | Дополнительные колеса | Ø150х54 | Ø150х54 | Ø150х54 | ||
| 3.5 | Количество колес спереди/сзади (х-ведущие) | 1х+1/4 | 1х+1/4 | 1х+1/4 | ||
| 3.6 | Колея передних колес | b10 (мм) | 510 | 510 | 510 | |
| 3.7 | Колея задних колес | b11 (мм) | 390 | 390 | 390 | |
| Размеры | 4.2 | Габаритная высота (min) | h1 (мм) | 2308 | 2408 | 2228 |
| 4.3 | Свободный подъем | h2 (мм) | 1760 | 1820 | 1520 | |
| 4.4 | Высота подъема | h3 (мм) | 3510 | 5410 | 4510 | |
| 4.5 | Габаритная высота (max) | h4 (мм) | 4080 | 5980 | 5200 | |
| 4.9 | Высота ручки (min/max) | h14 (мм) | 950/1350 | 950/1350 | 950/1350 | |
| 4.15 | Высота вил в нижнем положении | h13 (мм) | 90 | 90 | 90 | |
| 4.19 | Общая длина | l1 (мм) | 1855 * | 1896 * | 2025 * | |
| 4.20 | Длина до фронта вил | l2 (мм) | 705 * | 746 * | 875 * | |
| 4.21 | Общая ширина | b1 (мм) | 790 | 790 | 790 | |
| 4.22 | Размеры вил | s/e/l (мм) | 60/180/1150 | 60/180/1150 | 60/180/1150 | |
| 4.25 | Ширина установки вил | b5 (мм) | 570 | 570 | 570 | |
| 4.32 | Дорожный просвет в центре базы | m2 (мм) | 28 | 28 | 23 | |
| 4.34 | Ширина прохода с паллетой 800×1200 | Ast (мм) | 2250 * | 2290 * | 2420 * | |
| 4.35 | Радиус разворота | Wa (мм) | 1380 * | 1420 * | 1550 * | |
| Характеристики | 5.1 | Скорость движения (с грузом/ без груза) | км/ч | 7,0/8,0 | 6,0/7,0 | 6,0/7,0 |
| 5.2 | Скорость подъема (с грузом/ без груза) | мм/с | 0,09/0,14 | 0,13/0,20 ** | 0,13/0,20 ** | |
| 5.3 | Скорость движения вил вниз (с грузом/ без груза) | мм/с | 0,25/0,20 | 0,28/0,23 ** | 0,28/0,23 ** | |
| 5.8 | Преодолимый уклон max (с грузом/ без груза) | % | 6/12 | 6/12 | 6/10 | |
| 5.10 | Тормозная система | Электромагнитный тормоз | Электромагнитный тормоз | Электромагнитный тормоз | ||
| Параметры электрической системы | 6.1 | Мощность двигателя движения | кВт | 1,4 | 1,4 | 1,4 |
| 6.2 | Мощность двигателя подъема | кВт | 1,5 | 3,2 ** | 3,2 ** | |
| 6.3 | Стандарт АКБ | 2VBS | 3VBS | 3PzS | ||

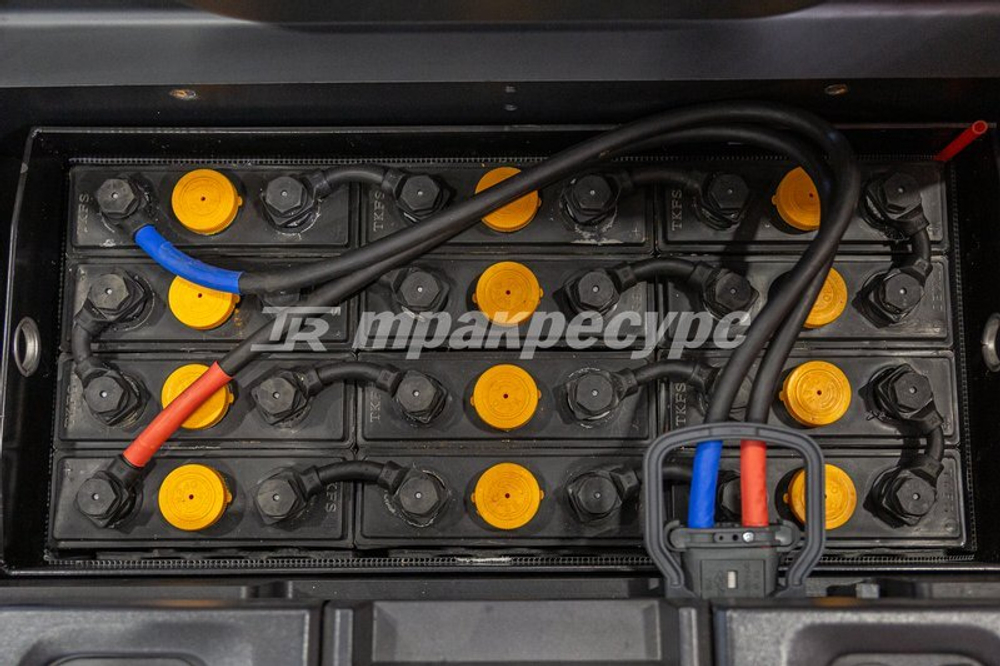

| 6.4 | Напряжение питания, номинальная емкость АКБ | В/ А∙ч | 24/ 180 | 24/ 270 | 24/ 350 | |
| 6.5 | Масса АКБ | кг | 175 | 230 | 288 | |
| 6.6 | Потребление энергии в соотв. с циклом VDI | кВт∙ч/ч | 0,95 | 1,34 | 1,70 | |
| Другое | 8.1 | Тип управления ходом | AC-speed control | AC-speed control | AC-speed control | |
| 8.4 | Уровень шума | дБ(А) | <70 | <70 | <70 |
* C опущенной платформой для оператора: + 440 мм
** Данные указаны для моделей с гидростанцией HPI с пропорциональным подъемом/спуском
Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.
