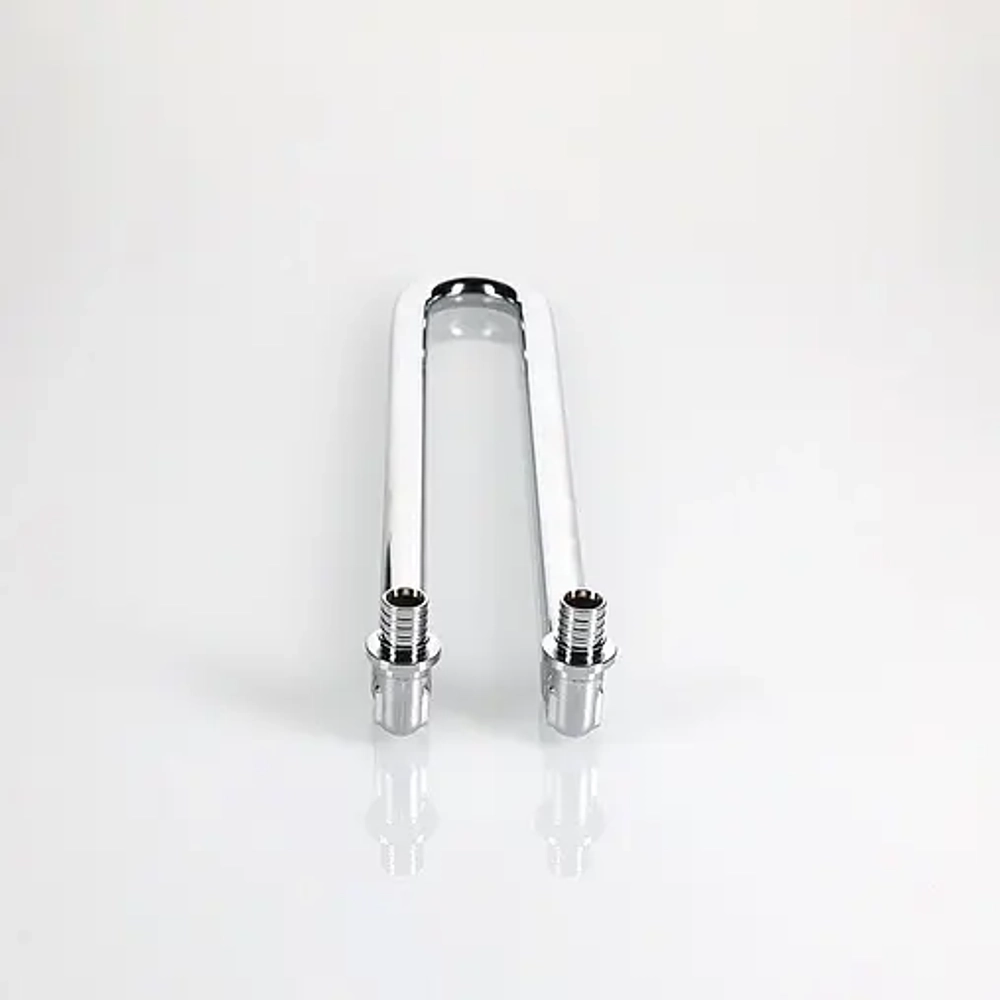

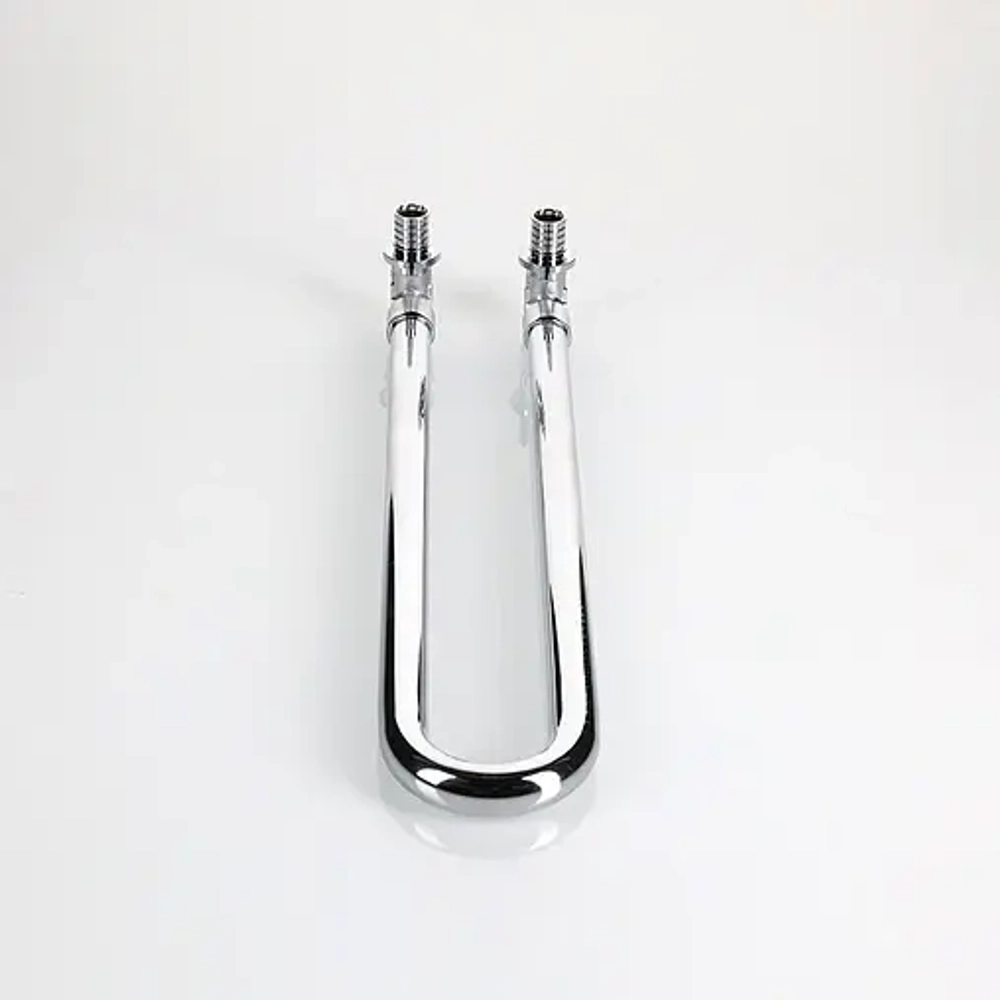

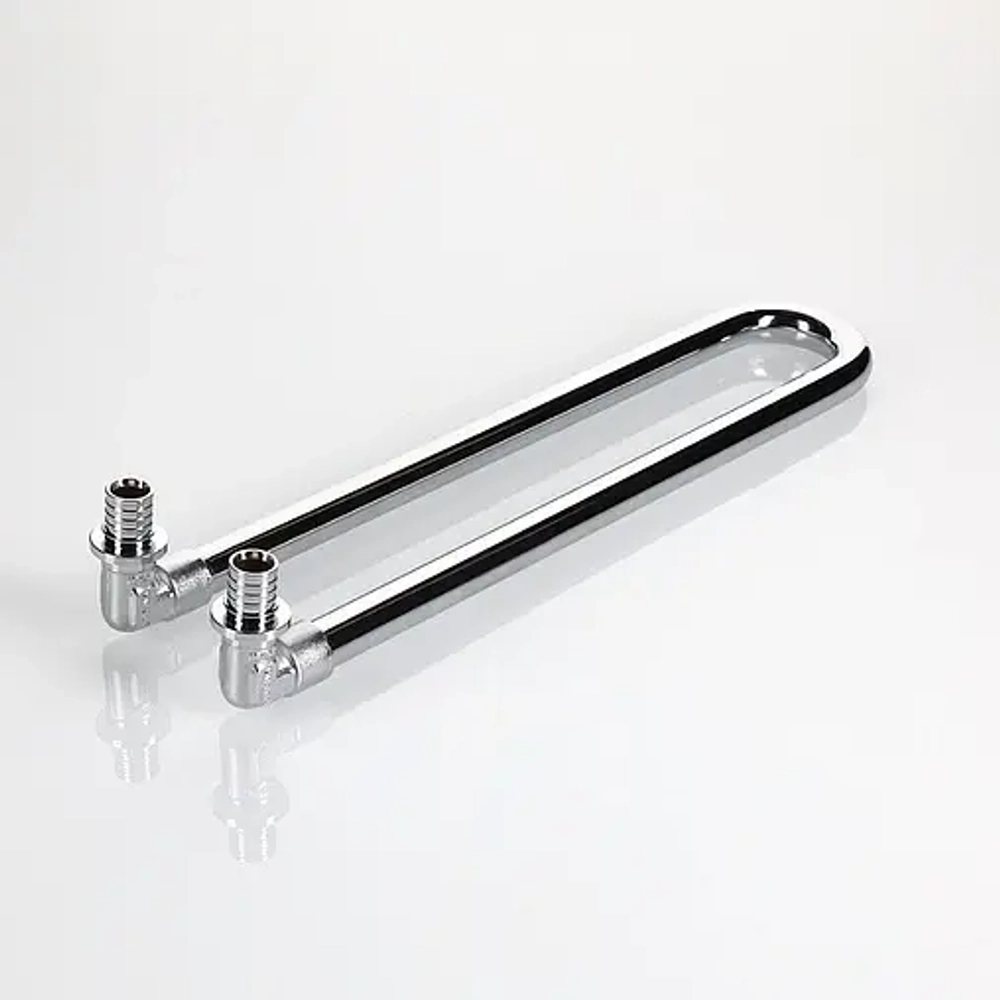

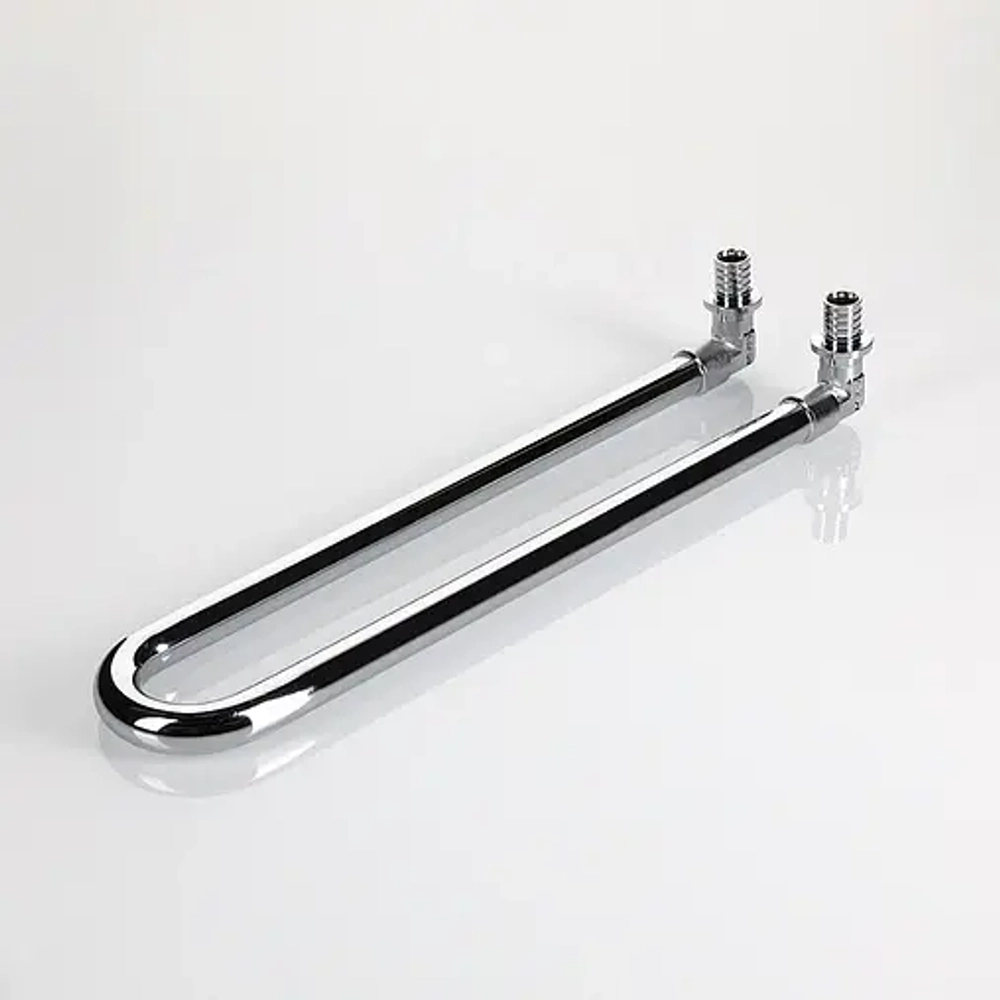

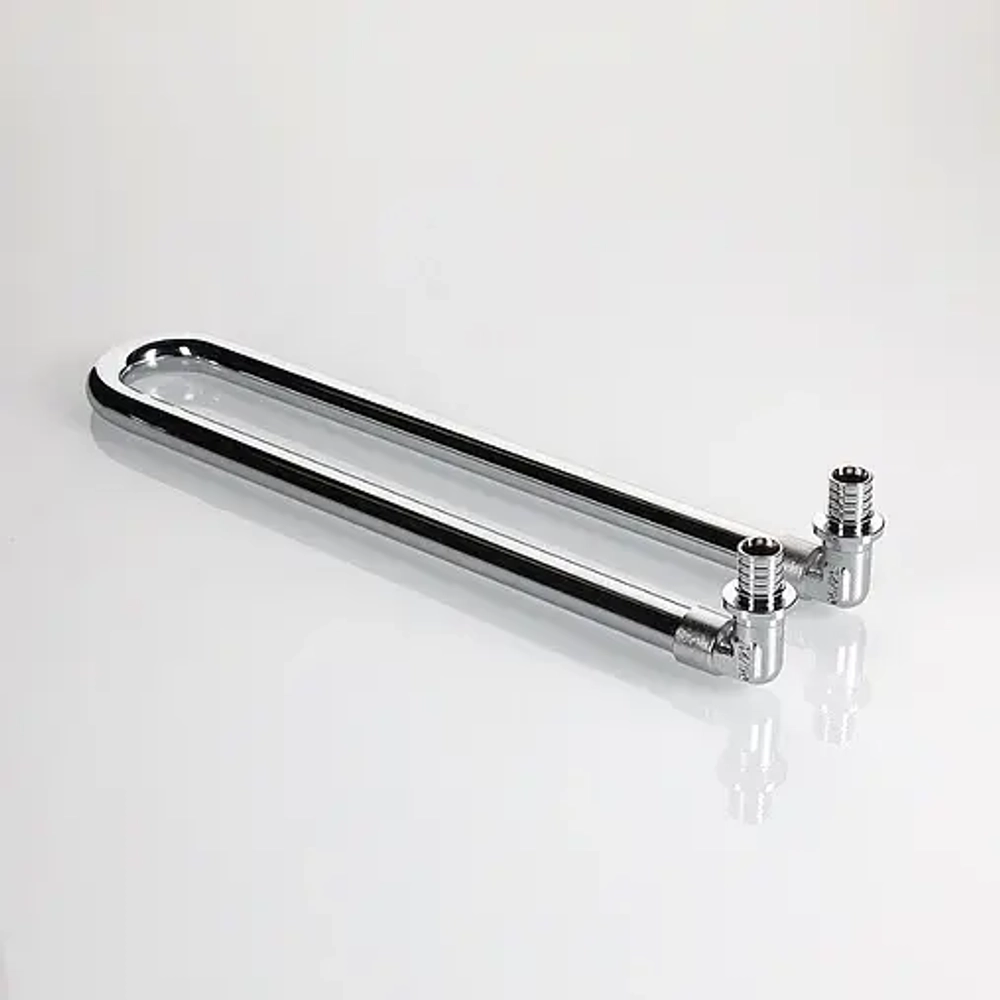

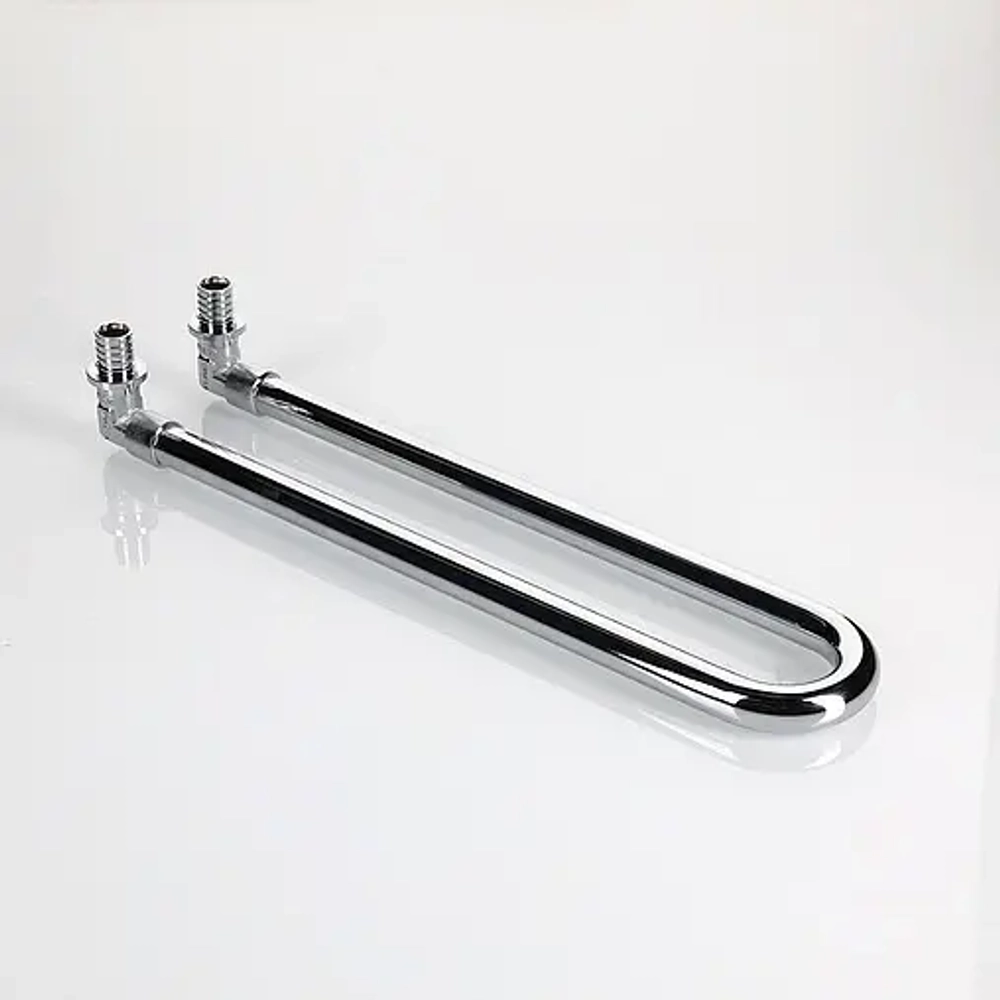

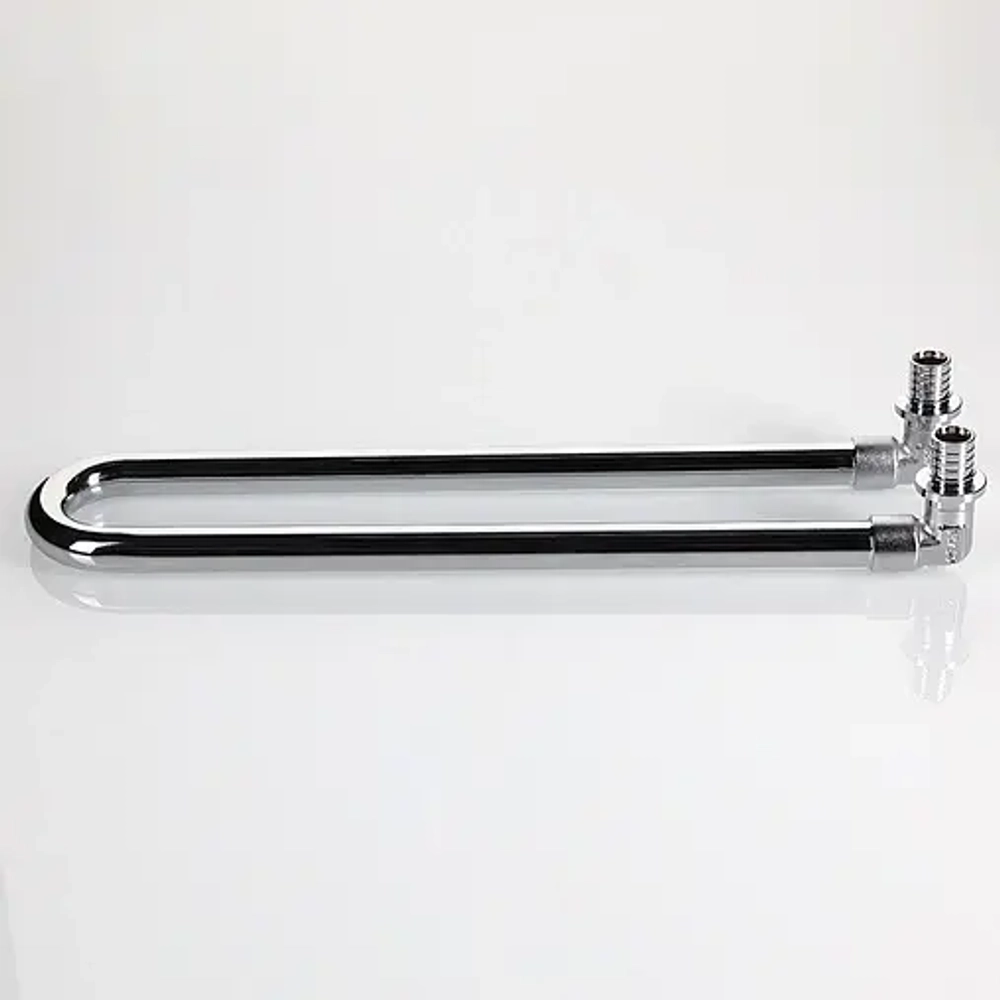

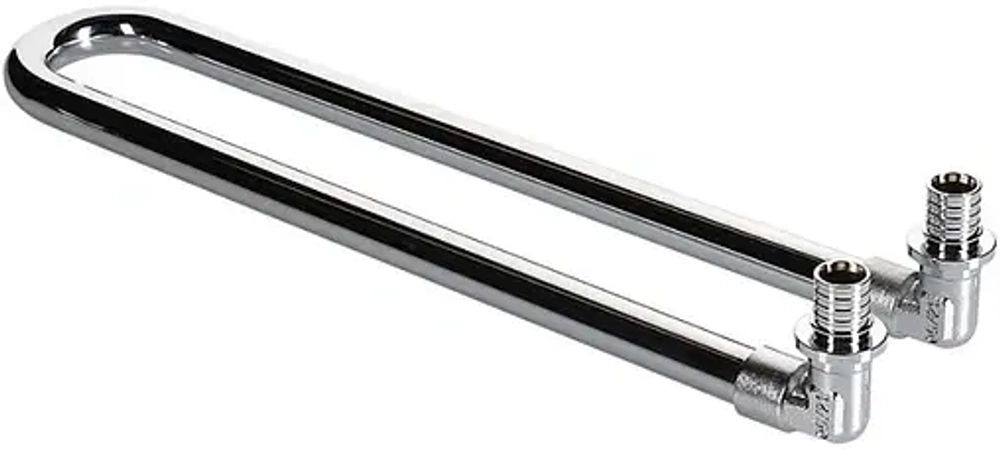

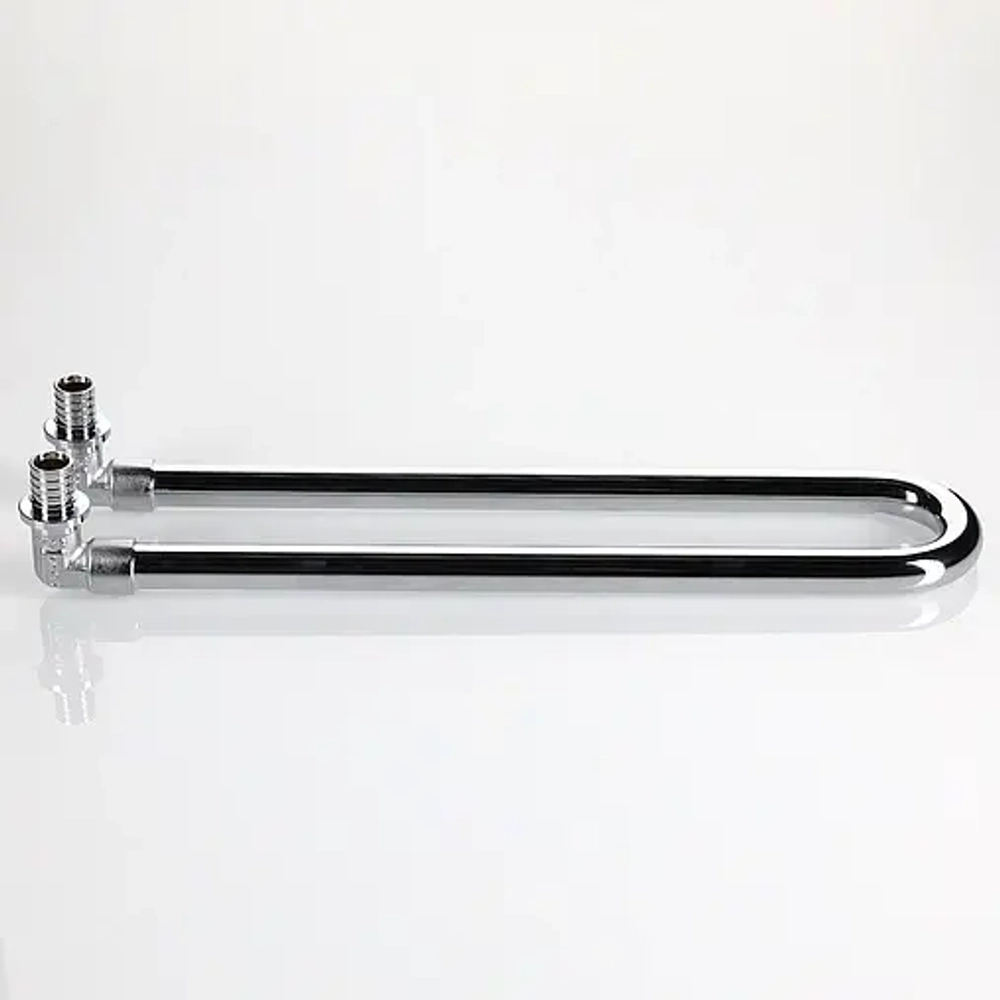

Уголок аксиальный радиаторный с хромированной трубкой (комплект) 16мм x 15мм L-300мм Valtec VTm.481.DC.001615

Описание

Аксиальные фитинги (надвижные фитинги) VALTEC предназначены для создания неразъемных соединений труб из сшитого полиэтилена PEX и полиэтилена повышенной термостойкости PE-RT размерной серии S3,2 (SDR 7,4) по ГОСТ 32415-2013 в системах питьевого и хозяйственного водопровода, горячего водоснабжения, отопления, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам труб и соединителей. Максимальное рабочее давление – 16 бар, максимальная рабочая температура – 95 °С, средний срок службы соединителей – 50 лет.

Аксиальные фитинги VALTEC надежны и просты. Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Аксиальные фитинги серии VT.400.BG оснащаются универсальной надвижной гильзой, их можно монтировать как ручным (VT.1240.FT), так и электрическим (44067-51 или 48348-51) инструментом.

Преимущества аксиальных фитингов VALTEC:

• быстрый, легкий и надежный монтаж;
• не заужают диаметр присоединяемых трубопроводов;
• материал трубы и является уплотнителем;
• соединение можно сразу нагружать давлением;
• возможность замоноличивания соединений.

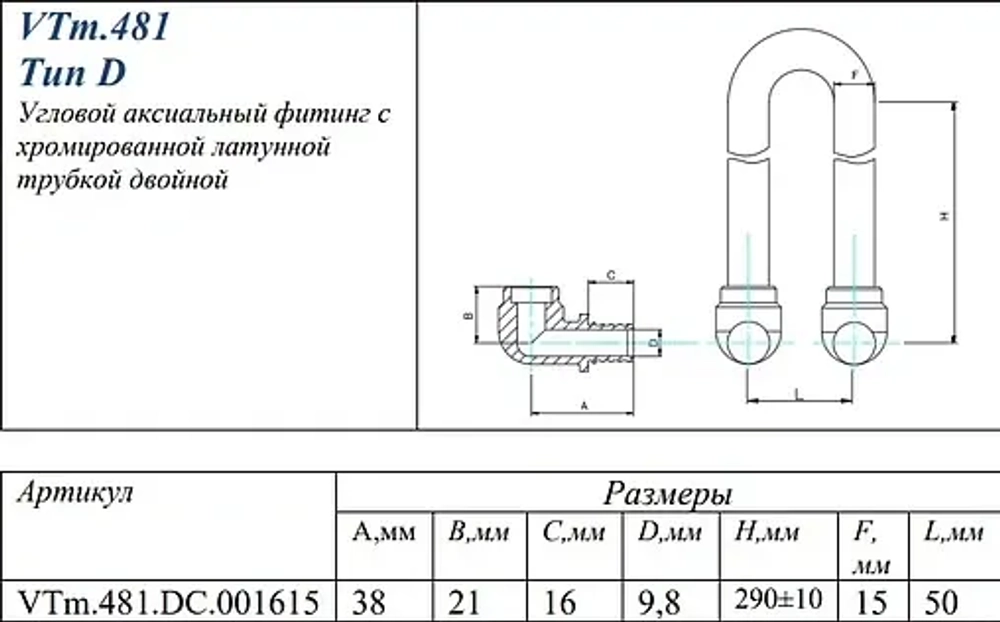

(VTm.481.DC) Аксиальные фитинги (надвижные фитинги) VTm.481 предназначены для подключения трубопровода из сшитого полиэтилена к арматуре отопительных приборов. Присоединяемые трубы должны иметь следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпус фитинга VTm.481 изготовлен из горячештампованной латуни марки CW617N. Как и входящая в конструкцию фитинга латунная трубка, он имеет хромовое покрытие.

Монтаж фитинга осуществляется с использованием хромированной надвижной гильзы VTm.400.BC с применением ручного (VT.1240.FT) или электрического (44067-51 или 48348-51) инструмента.

Сдвоенный аксиальный угловой фитинг с латунной хромированной трубкой VTm.481.DС может применяться в случае, когда гидравлическое испытание (опрессовка) отопительной разводки производится до монтажа отопительных приборов. При этом соединитель используется как временный замыкающий участок. После проведения гидравлических испытаний калач трубки обрезается на требуемую длину роликовым труборезом. Длина трубки фитинга до сгиба – 30 см.
