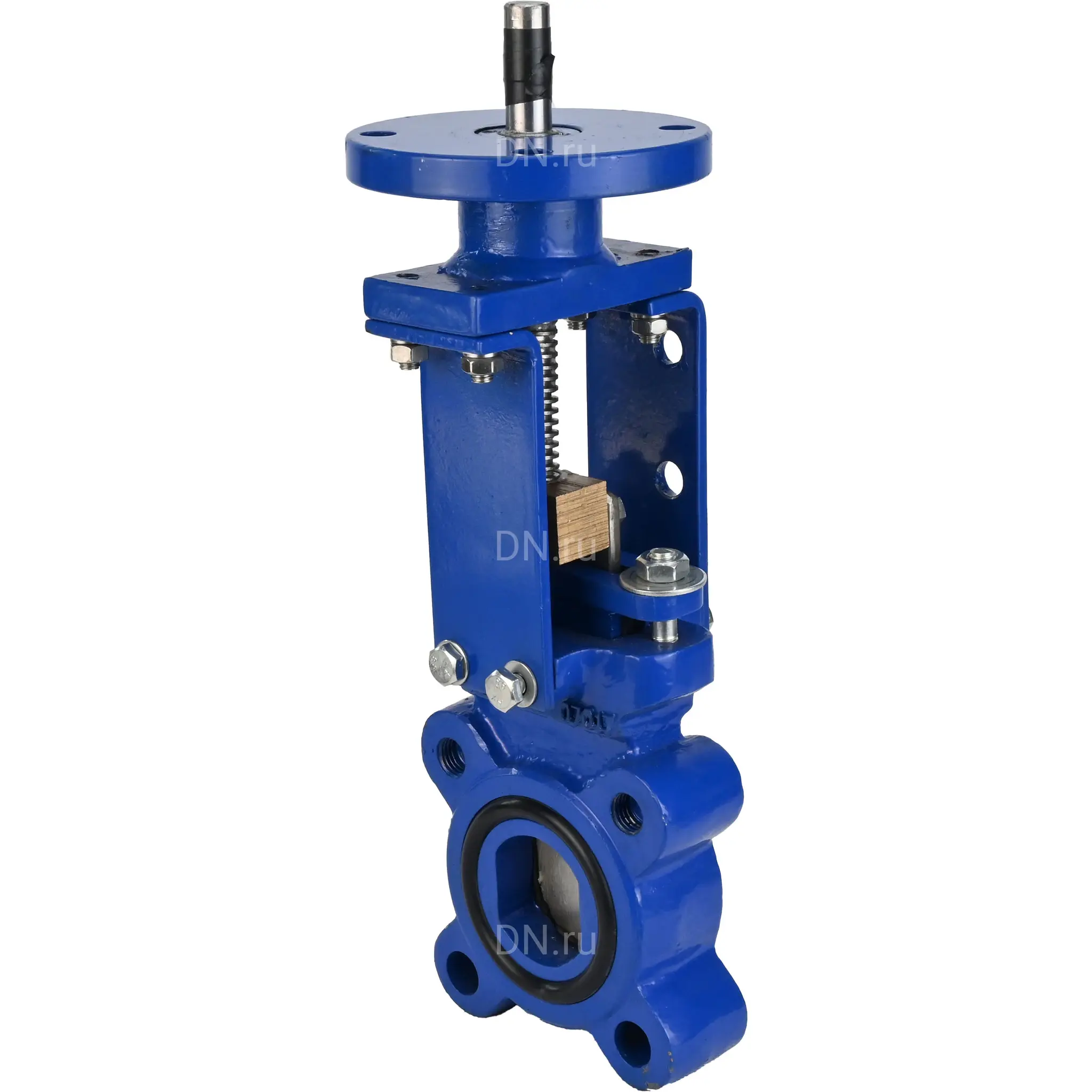

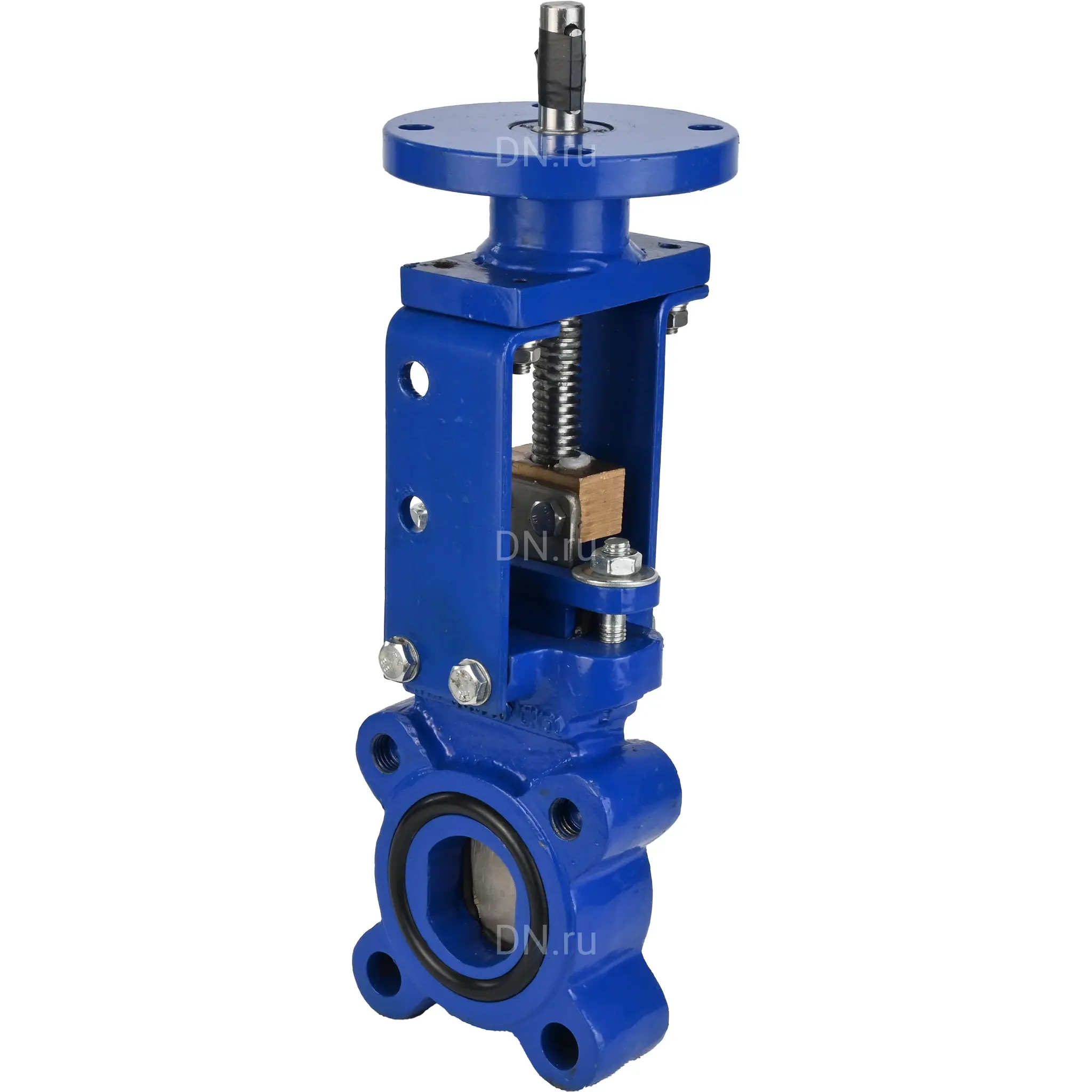

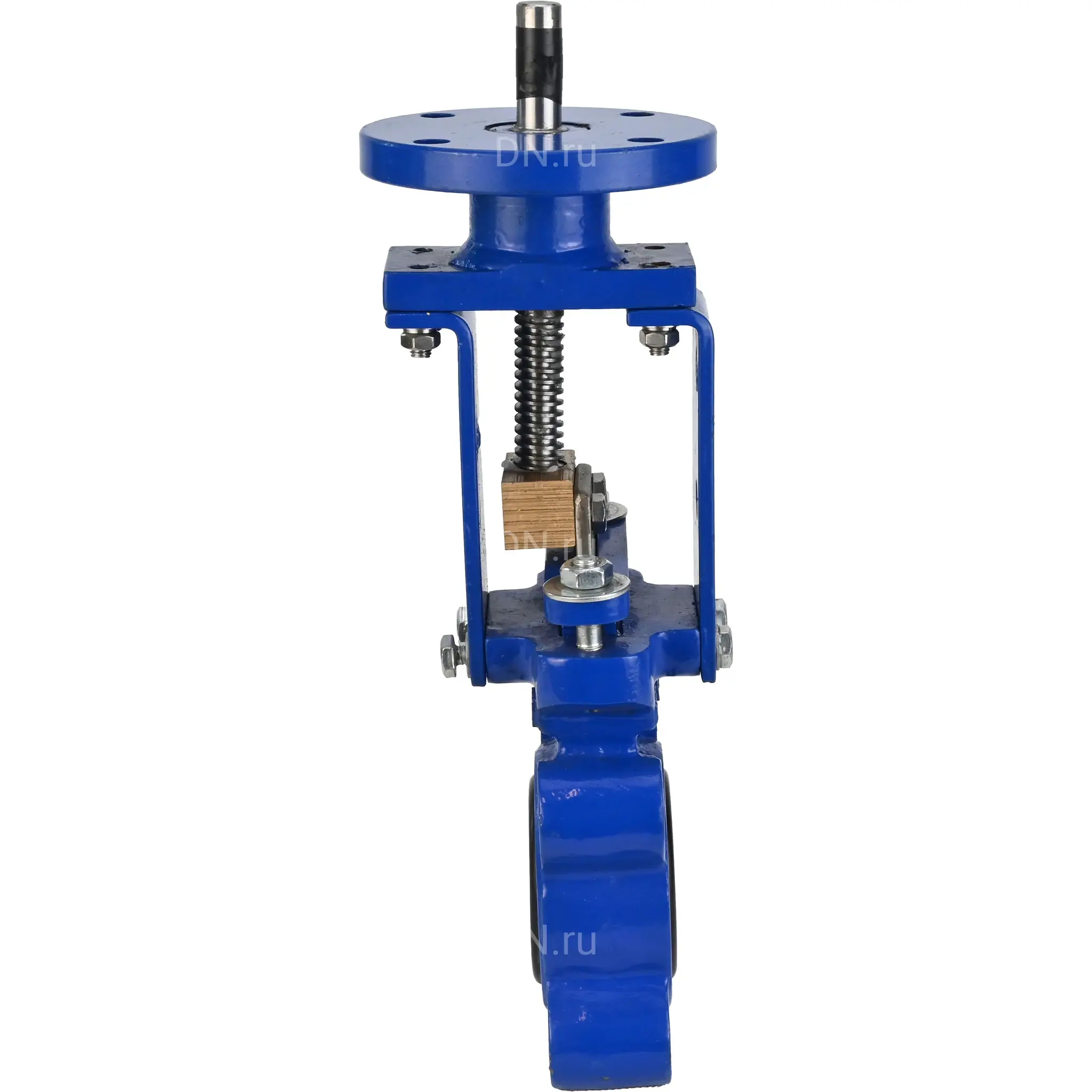

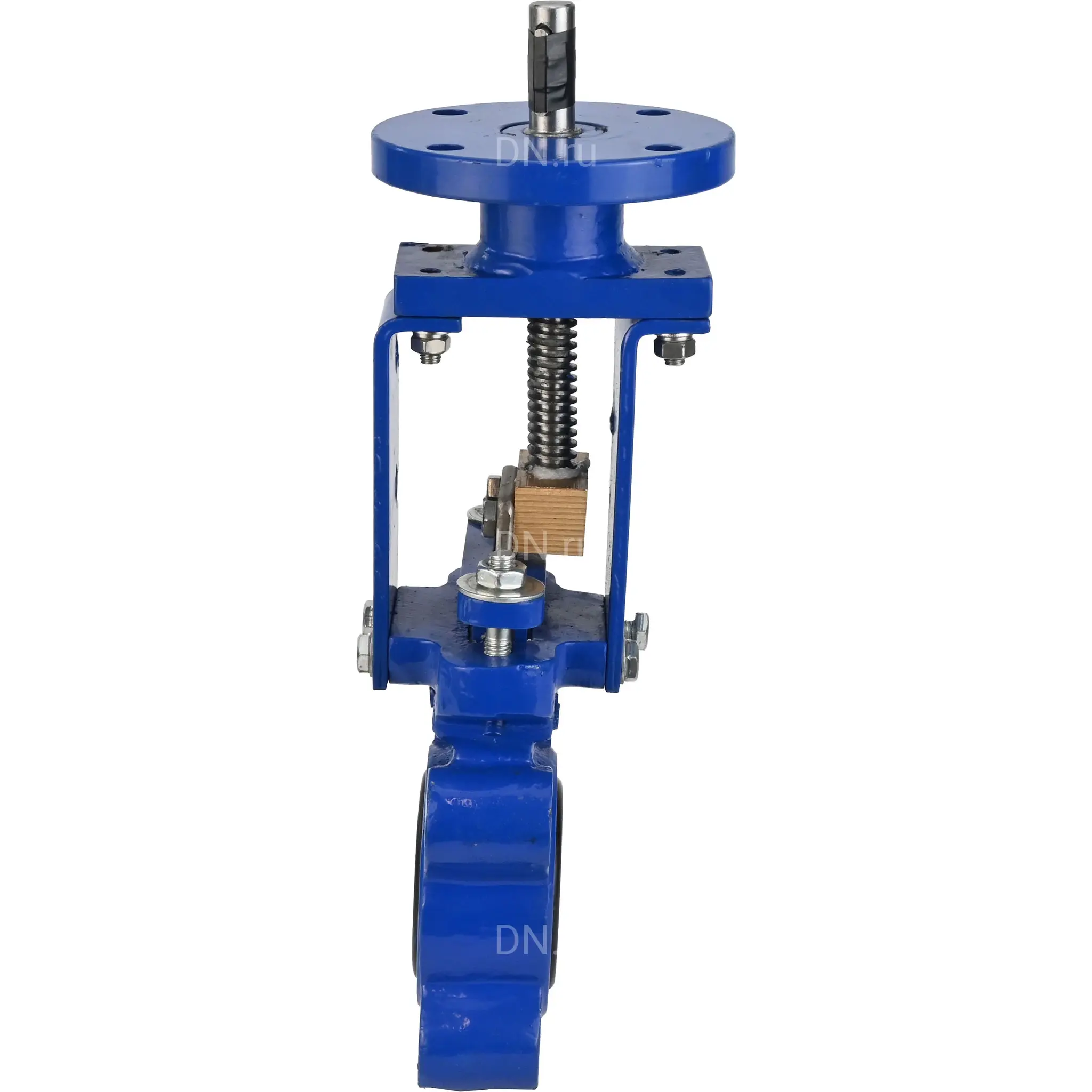

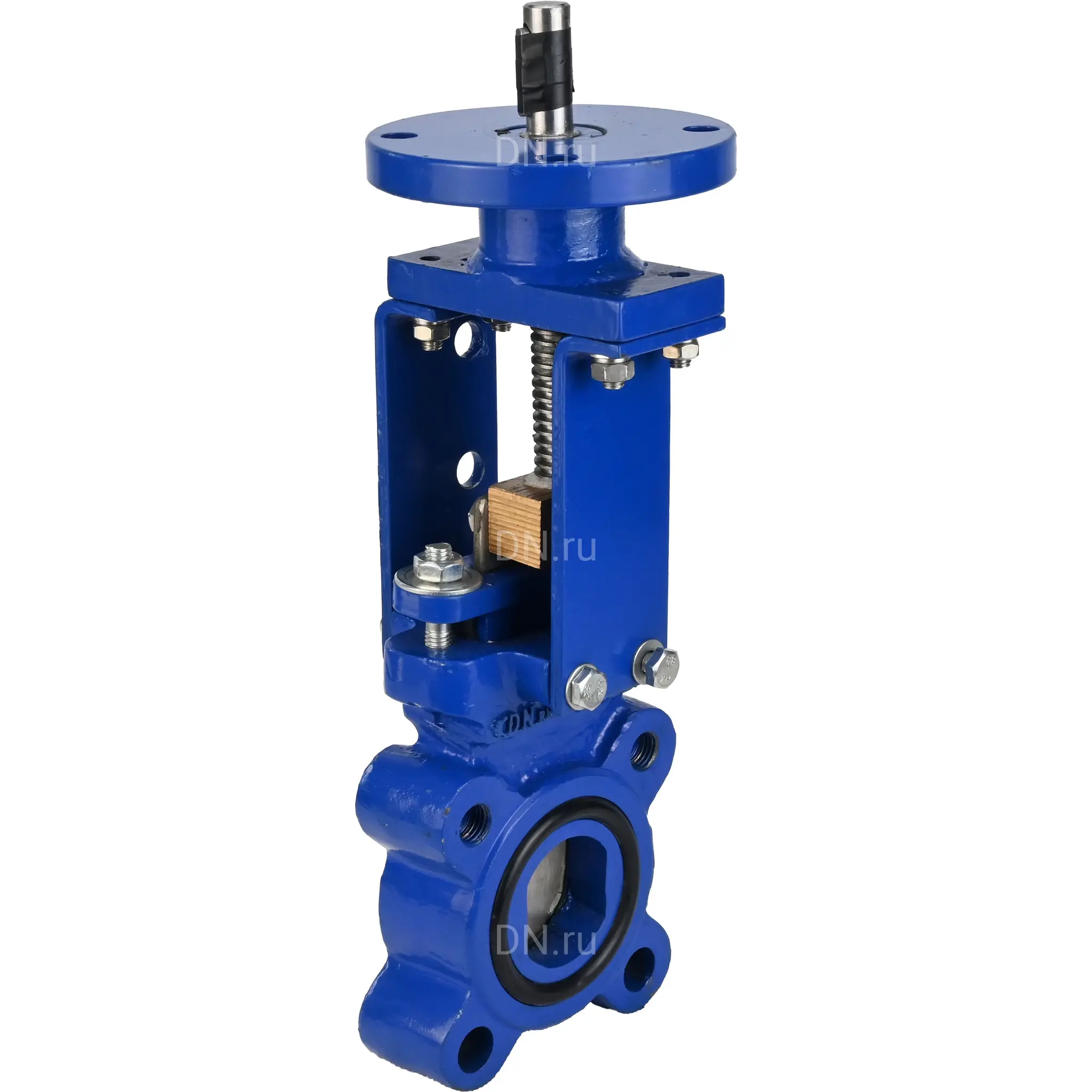

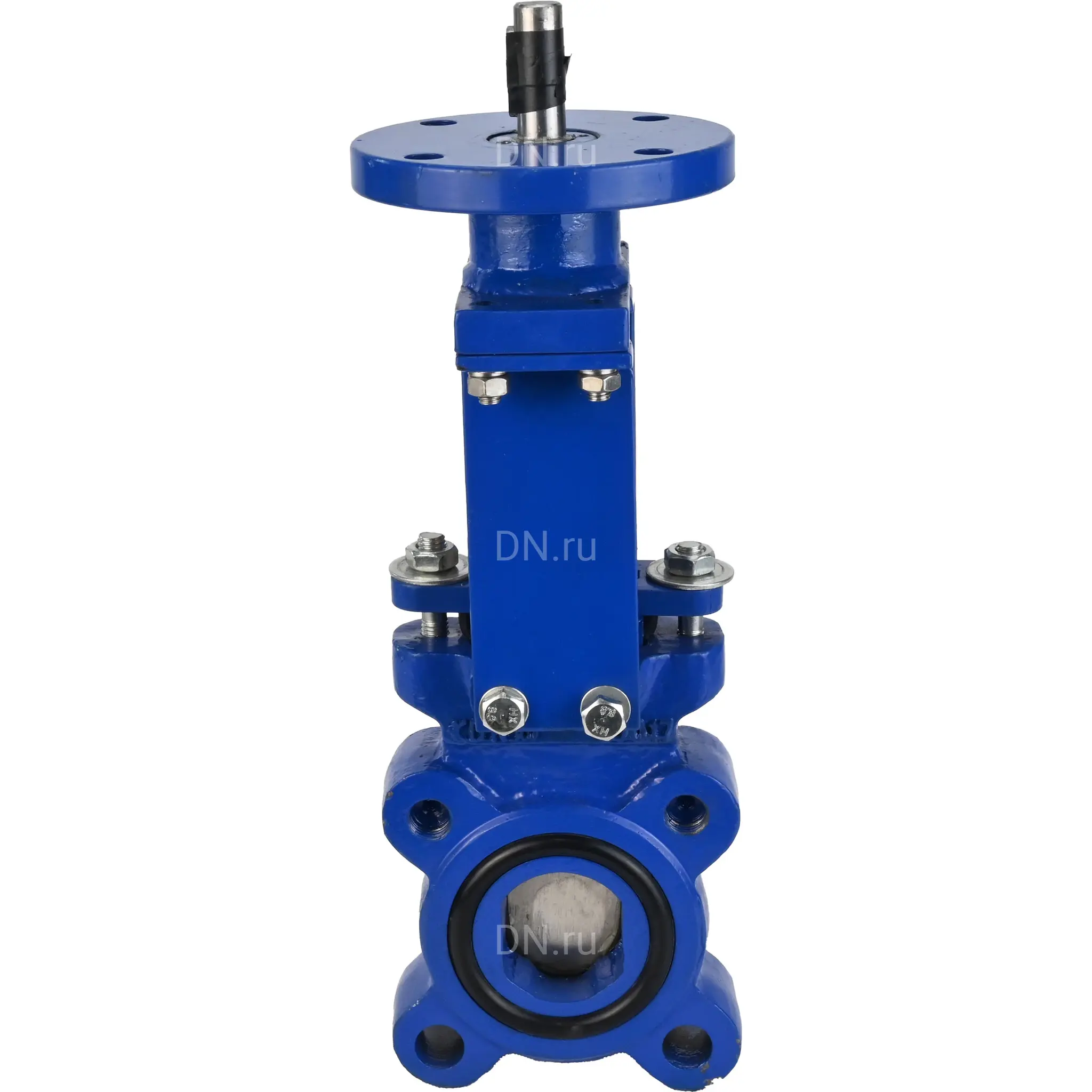

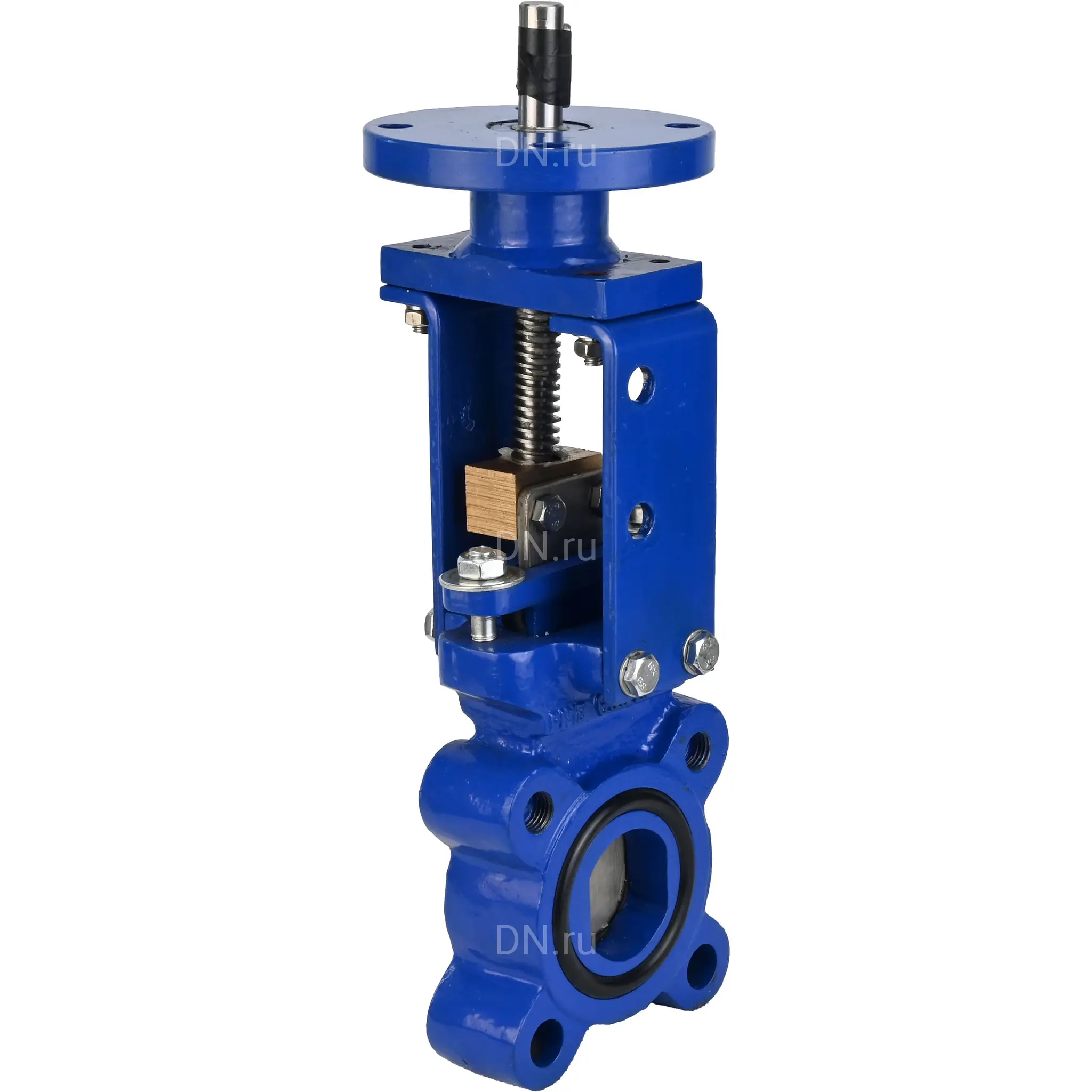

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевая, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с голым штоком, WENZ

Технические параметры задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - под электропривод, WENZ

• Давление номинальное PN - 10 бар
• Давление номинальное фланцев - 10 бар
• Диаметр номинальный DN - 300 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 4 шт
• Диаметр болтовых отверстий на одном фланце - 12 мм
• Среда - вода
• Тип управления - ручной
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Присоединение - межфланцевое
• Управление - голый шток
• Класс герметичности - A
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 445 мм
• Межцентровое расстояние отверстий фланца - 400 мм
• Диаметр соединительного выступа - 370 мм
• Толщина фланца - 16 мм
• Модель арматуры - GVKN1331E-2W-Fb-ISO
• Конструкция шпинделя - невыдвижной
• Диаметр в дюймах - 12″
• Крутящий момент на валу арматуры - 90 Нм
• Тип ISO-фланца арматуры - F14
• Серия - GVKN
• Количество оборотов штурвала для открытия/закрытия задвижки - 50
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 47.5 кг

Задвижка шиберная DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевая, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с голым штоком, WENZ

Габариты и размеры задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - под электропривод, WENZ:

• DN - 300 мм
• L - 76 мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• H1 - 815 мм
• N - Th - 12-М20
• T - 16 мм
• ⬤ - 4 шт
• 〇 - 8 шт
• d - 23 мм
• D3 - 125 мм
• D4 - 102 мм
• D5 - 70 мм
• L1 - 45 мм
• A - 6 мм
• B - 16.5 мм
• n–Ød - 4-12 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - под электропривод, WENZ

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - под электропривод, WENZ:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKN1331E-2W-Fb-ISO Ду300 Ру10 межфланцевой, с ISO-фланцем и круглым штоком, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, управление - под электропривод, WENZ
