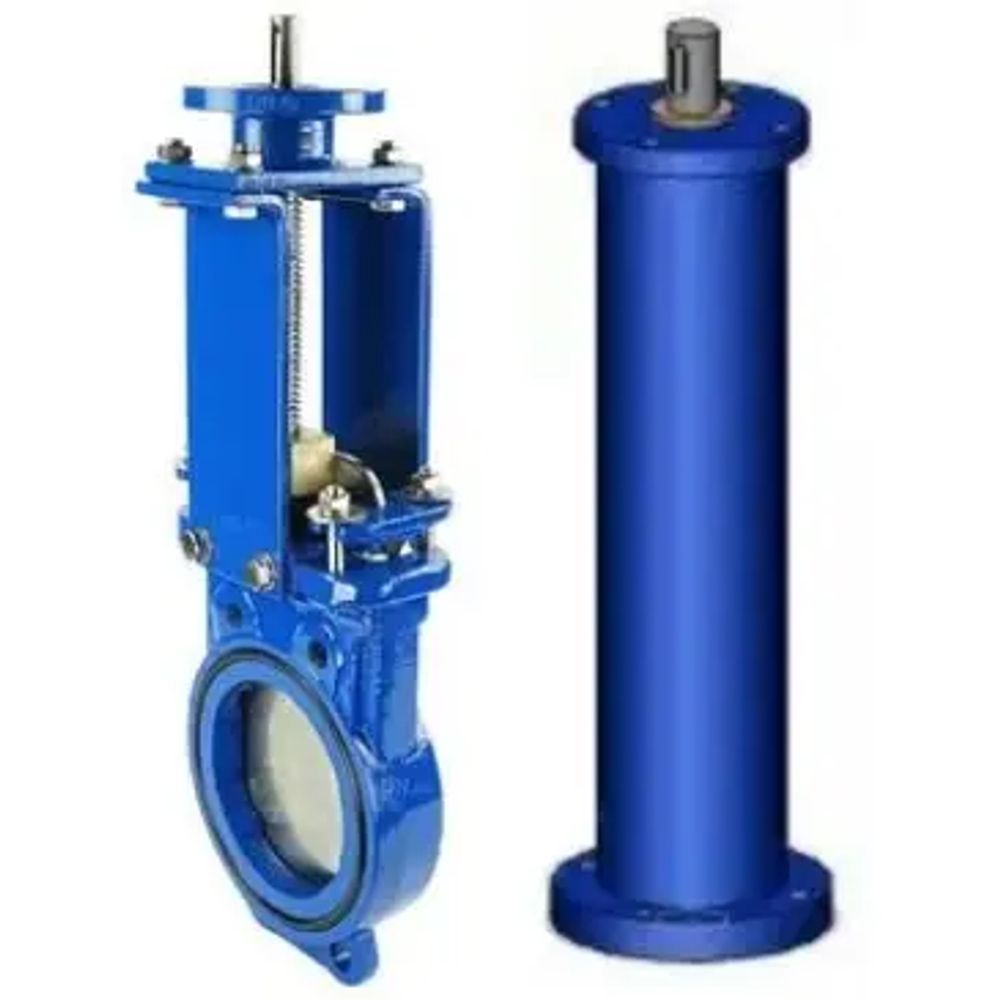

Задвижка шиберная DN.ru GVKN1331N-2W-Fb Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - NBR, с ISO-фланцем, круглым штоком, колонкой управления F14 (ОСТ тип В) 1000мм, под электропривод

Параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду300 Ру10:

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 300 мм
• Давление номинальное PN - 10 бар
• Рабочее давление - 10/6 бар
• ISO фланца арматуры - F14
• Размер штока арматуры - 22 мм
• Температура рабочей среды - от -10℃ до + 90℃
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Строительная длина - 80 мм
• Класс материала корпуса - чугун
• Управление - голый шток
• Конструкция шпинделя - невыдвижной
• Клин - однодисковый
• Тип уплотнения - NBR
• Тип покрытия - эпоксидный порошок
• Цвет задвижки - Синий
• Вес - 142 кг
• Страна производитель - Россия

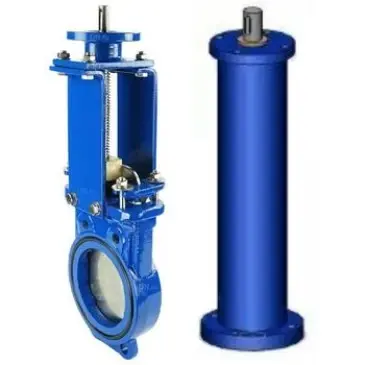

Задвижка шиберная DN.ru GVKN1331N-2W-Fb Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - NBR, с ISO-фланцем, круглым штоком, колонкой управления F14 (ОСТ тип В) 1000мм, под электропривод

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду300 Ру10:

• Dn - 300 мм
• G - 6 мм
• L - 80(±2) мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• d - 23 мм
• H - 805 мм
• ØK - 22 мм
• Тип ISO фланца - F14 мм

Материалы деталей задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду300 Ру10:

Эскиз задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду300 Ру10

Колонка управления Орион Профмет для задвижек, управление - под электропривод

• Длина колонки управления - 1000 мм
• Крепление колонки управления - на ISO-фланец
• Тип управления колонкой - Под электропривод

Эскиз колонки управления Орион Профмет под электропривод
