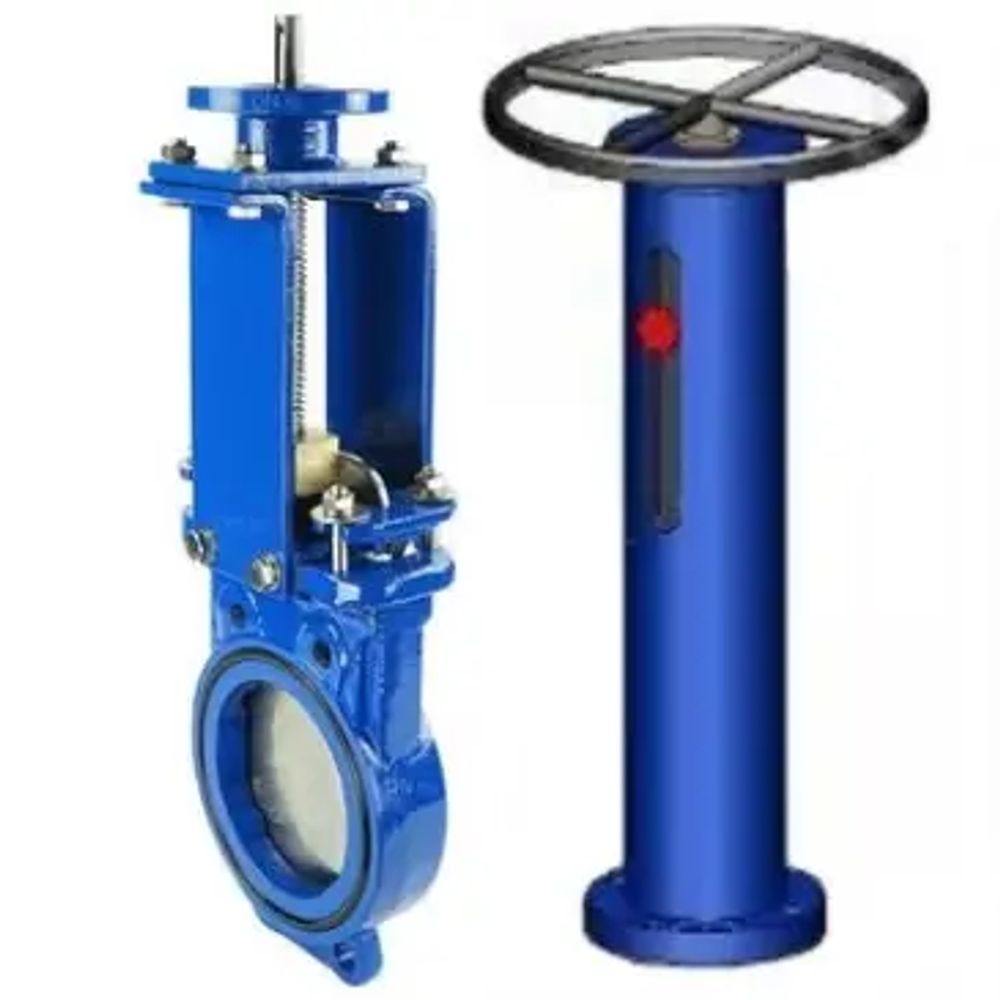

Задвижка шиберная DN.ru GVKN1331N-2W-Fb Ду80 Ру10 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - NBR, с ISO-фланцем, круглым штоком, колонкой управления F10 (ОСТ тип А, Б) 1500мм, со штурвалом

Параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду80 Ру10:

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 80 мм
• Давление номинальное PN - 10 бар
• Рабочее давление - 10/6 бар
• ISO фланца арматуры - F10
• Размер штока арматуры - 16 мм
• Температура рабочей среды - от -10℃ до + 90℃
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Строительная длина - 50 мм
• Класс материала корпуса - чугун
• Управление - голый шток
• Конструкция шпинделя - невыдвижной
• Клин - однодисковый
• Тип уплотнения - NBR
• Тип покрытия - эпоксидный порошок
• Цвет задвижки - Синий
• Вес - 79 кг
• Страна производитель - Россия

Задвижка шиберная DN.ru GVKN1331N-2W-Fb Ду80 Ру10 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - NBR, с ISO-фланцем, круглым штоком, колонкой управления F10 (ОСТ тип А, Б) 1500мм, со штурвалом

Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду80 Ру10:

• Dn - 80 мм
• G - 5 мм
• L - 50(±2) мм
• D - 200 мм
• D1 - 160 мм
• D2 - 132 мм
• d - 18 мм
• H - 397 мм
• ØK - 16 мм
• Тип ISO фланца - F10 мм

Материалы деталей задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду80 Ру10:

Эскиз задвижки шиберной DN.ru GVKN1331N-2W-Fb Ду80 Ру10

Колонка управления Орион Профмет для задвижек, управление - штурвал

• Длина колонки управления - 1500 мм
• Крепление колонки управления - на ISO-фланец
• Тип управления колонкой - штурвал

Эскиз колонки управления Орион Профмет со штурвалом
