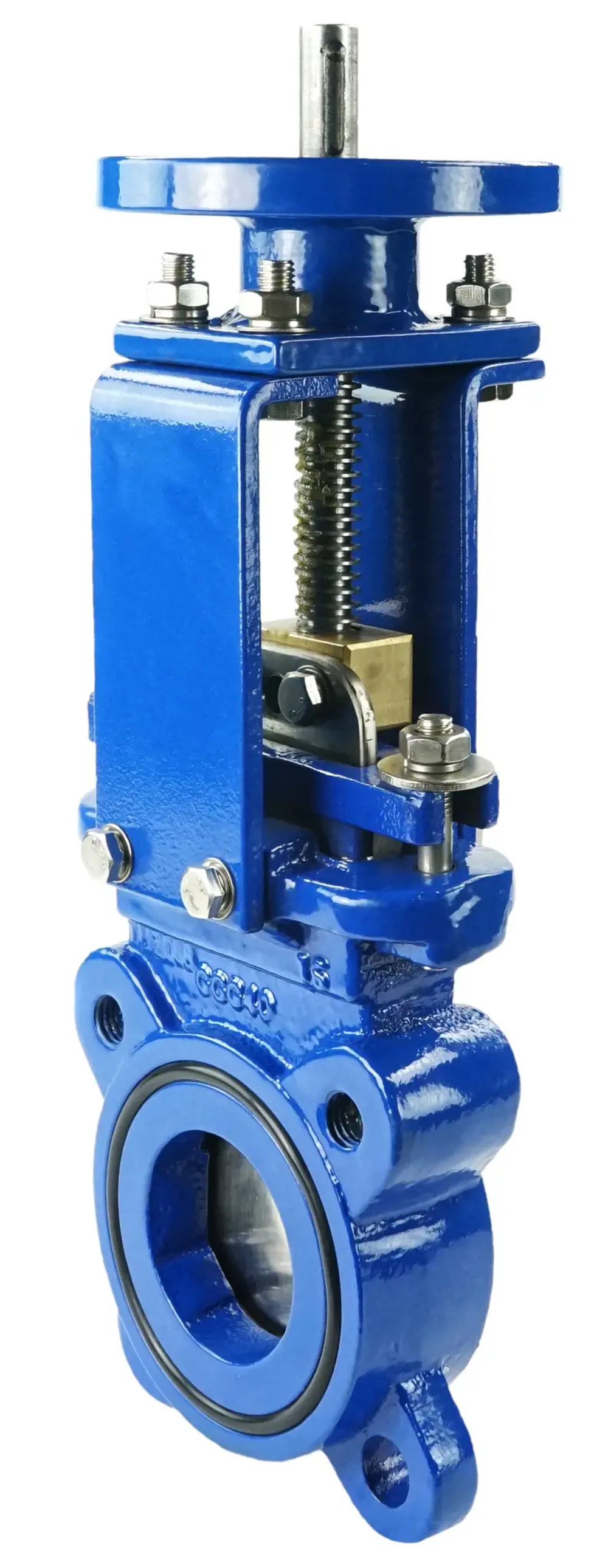

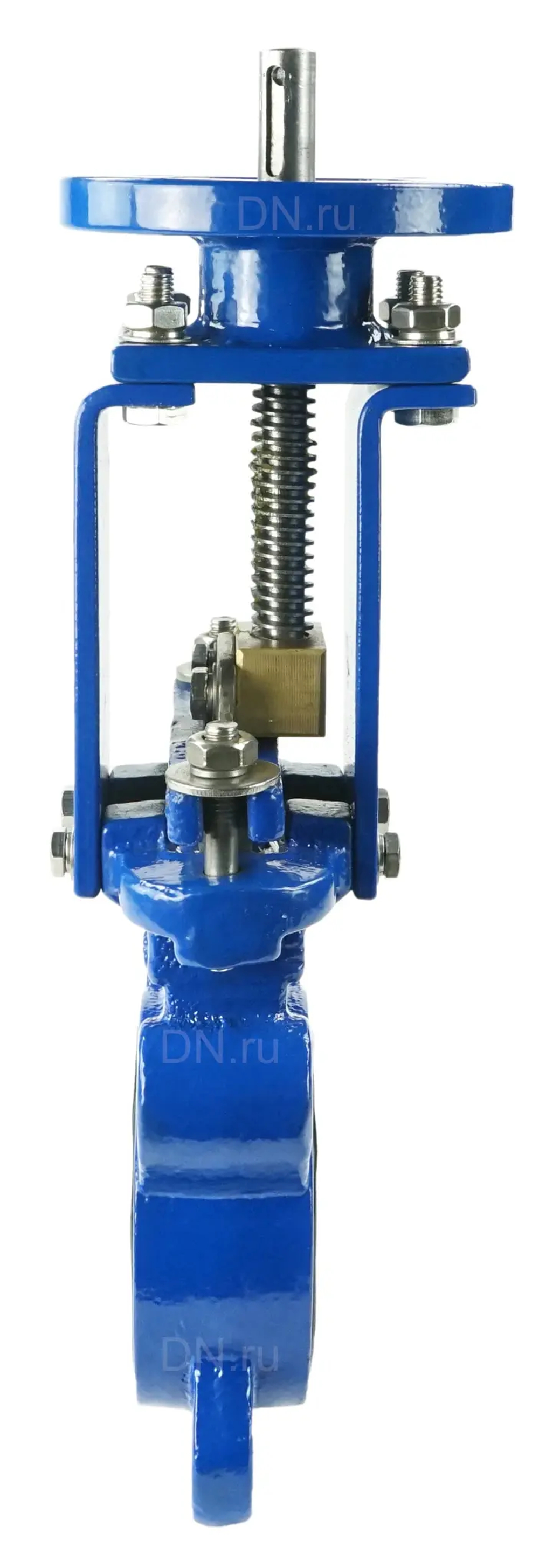

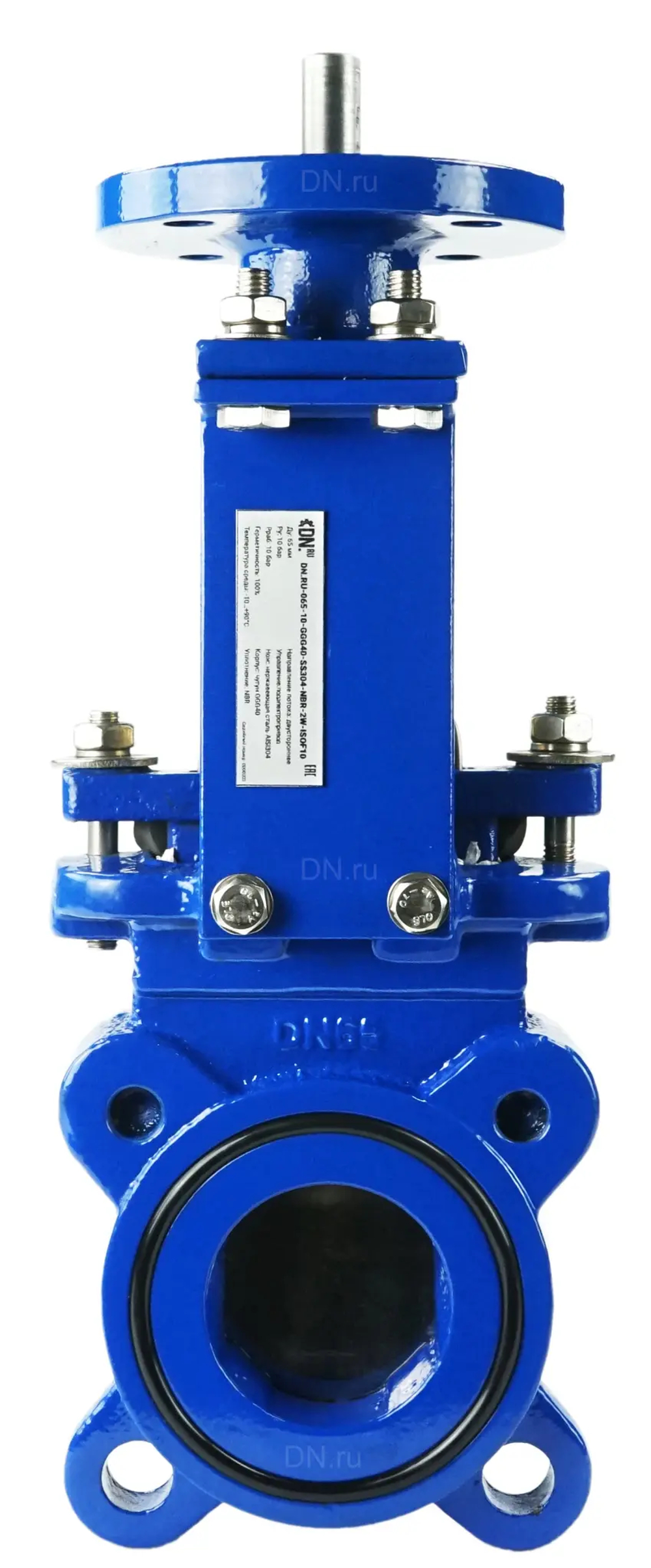

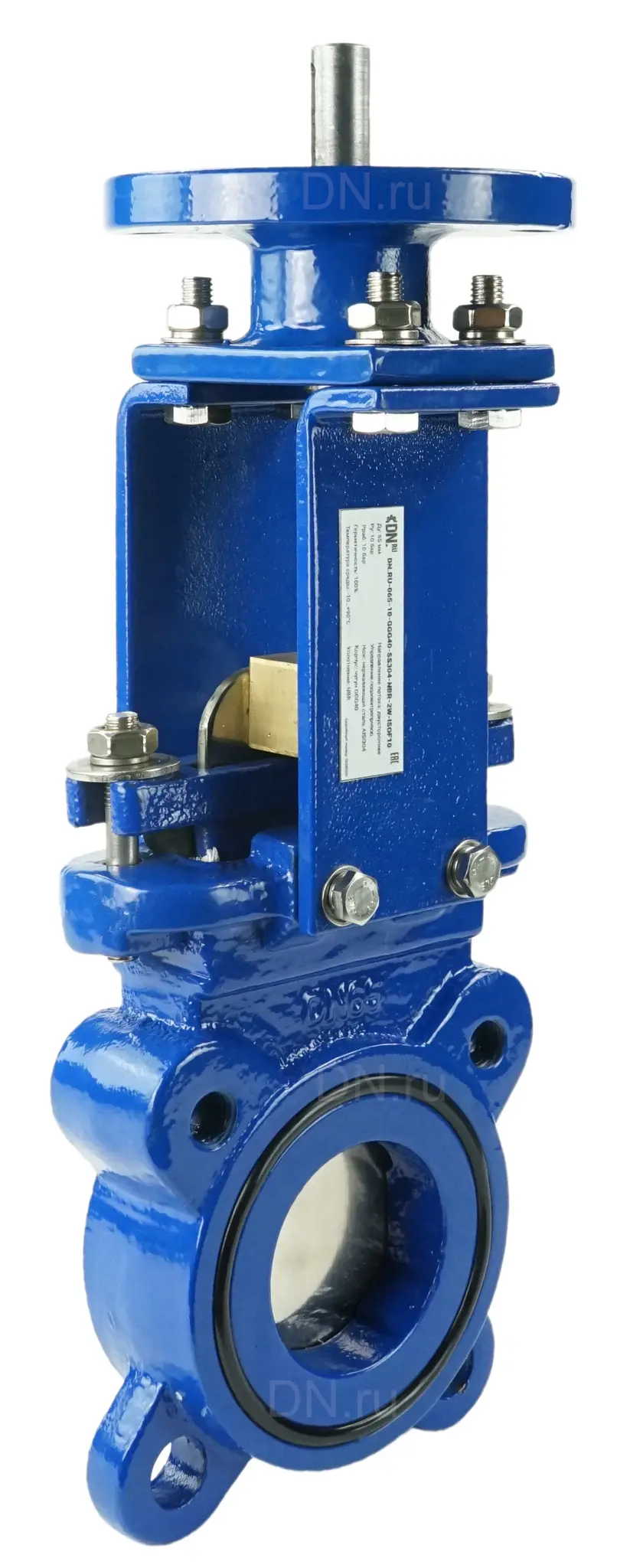

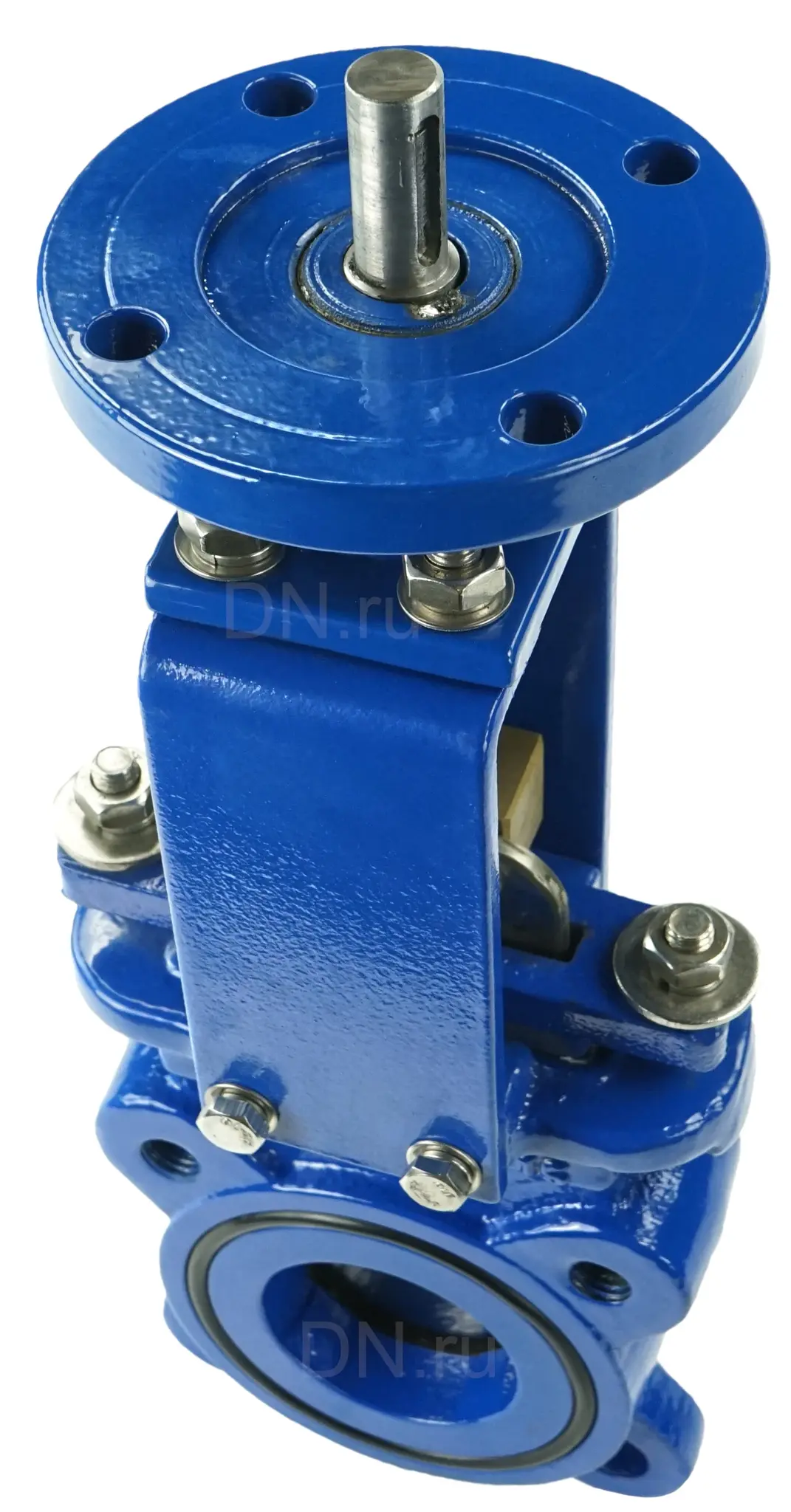

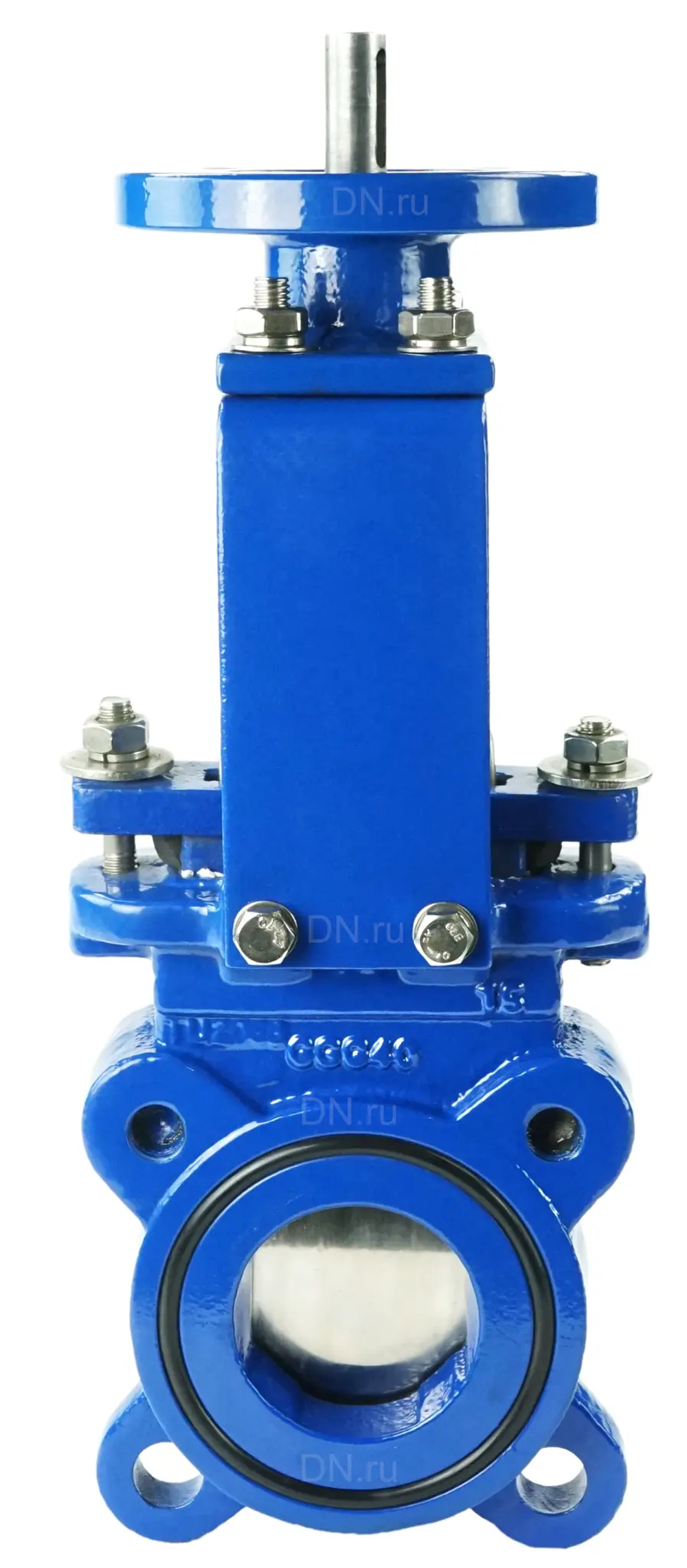

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 16, F10

Name: Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 16, F10
SKU: D040-07274
Price: 25437.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 16, F10

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

50.00 мм

Серия:

GVKN

Тип присоединения:

межфланцевый

Уплотнение:

NBR

Тип управления:

ручной

Класс материала корпуса:

чугун

Тип задвижки:

Шиберная

Диаметр условный:

Ду50 мм

Давление условное:

10 бар

Температура рабочей среды, max:

90 ℃

Конструкция шпинделя:

невыдвижной

Клин:

однодисковый

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO двусторонняя, межфланцевая, с ISO-фланцем и голым штоком, круглый шток. Шпиндель - невыдвижной. Корпус выполен из чугуна GGG40, шибер - из нержавеющей стали 304, уплотнение - NBR.

Параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10:

Тип задвижки - Шиберная
Диаметр номинальный DN - 50 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10/6 бар
ISO фланца арматуры - F10
Размер штока арматуры - 16 мм
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 50 мм
Класс материала корпуса - чугун
Управление - голый шток
Конструкция шпинделя - невыдвижной
Клин - однодисковый
Тип уплотнения - NBR
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Применение: сточные воды, водоподготовка, химическая промышленность, порошковые среды, пульпа, вязкие, порошковые и кристаллизованные среды
Температура рабочей среды: -10 до +90°С
Герметичность: двухсторонняя
Класс герметичности: А, 100%
Вес - 7 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с ISO-фланцем и голым штоком, круглый шток 16, F10

Габаритные и присоединительные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10:

DN - 50 мм
L - 50(±2) мм
D - 165 мм
D1 - 125 мм
D2 - 99 мм
d - 18 мм
H - 342 мм
N-Th - 4-М16 мм

Чертеж Задвижка шиберная DN.RU-300-10-GGG40-SS304-NBR-2W-ISO

Материалы задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	нитрил NBR
3	Нож	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Набивка сальника	PTFE
5	Сальник	сталь WCB (аналог 25Л)
6, 7, 10, 13	Болт	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
8, 16	Гайка	нержавеющая сталь SS 201 (аналог 12Х15Г9НД)
9	Гайка	чугун
11	Пластины опорные	сталь А3 (аналог Ст3)
12	Шток	нержавеющая сталь 2Cr13 (аналог ст.20Х13)
14	Крышка подшипника	сталь А3 (аналог Ст3)
15	Подшипник	баббит ZChSnSb10-6 (аналог Б83)
17	Прокладка	нитрил NBR

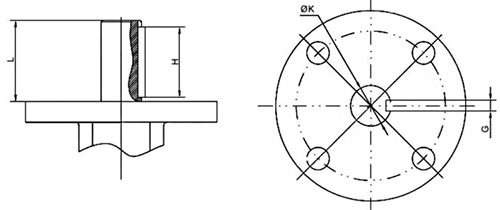

Размеры присоединительные для привода задвижки шиберной DN.ru GVKN1331N-2W-Fb-ISO Ду50 Ру10:

Тип фланца по ISO5210 - F14
K = 22мм
L = 48мм
H = 36мм
G = 6мм

Чертеж Задвижка шиберная Задвижка шиберная DN.RU-300-10-GGG40-SS304-NBR-2W-ISO

Гидравлические испытания корпуса проводятся давлением, превышающим рабочее давление в 1.5 раза.
Гидравлические испытания уплотнения сальника и седлового уплотнения проводятся давлением, превышающим рабочее давление в 1.1 раза.
