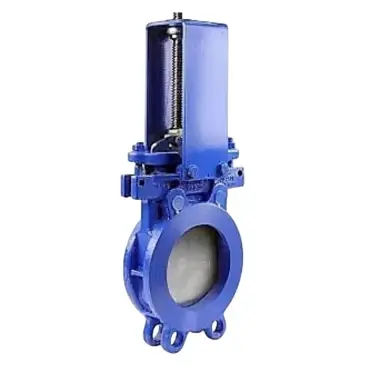

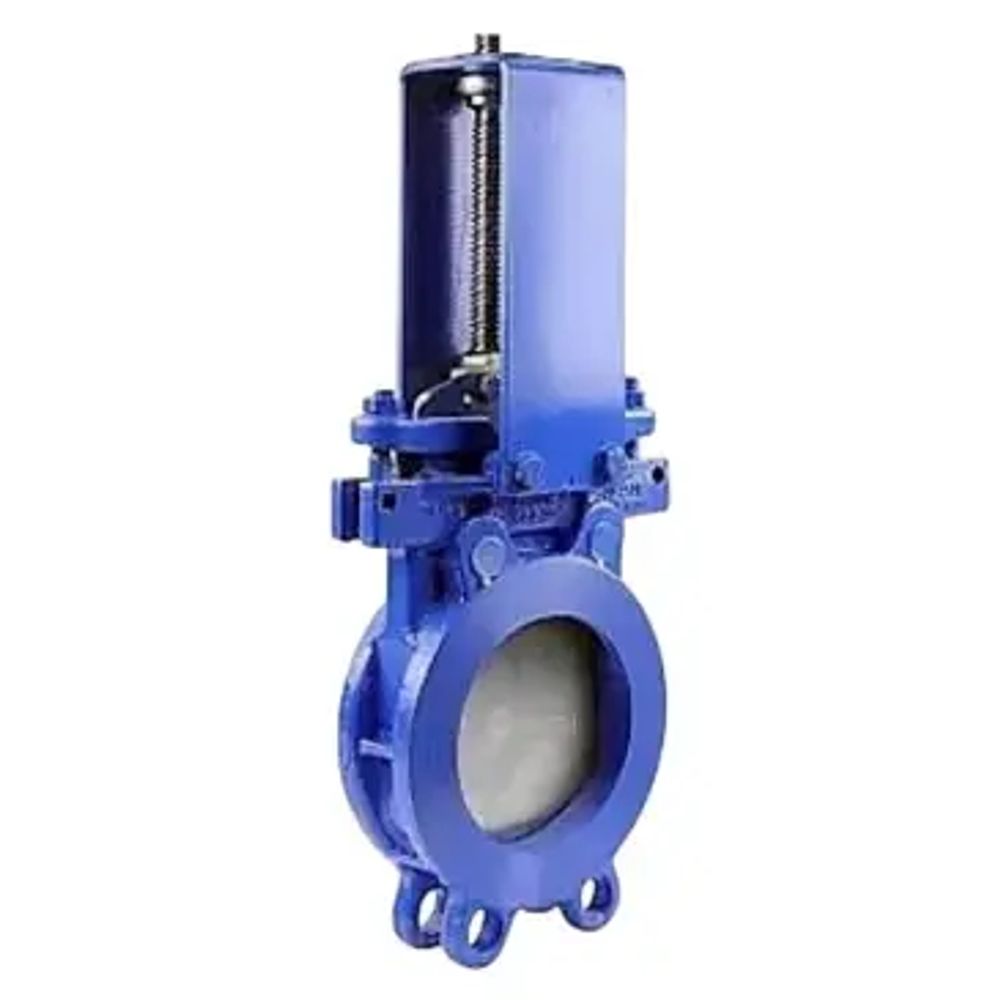

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с голым штоком, WENZ, крутящий момент 70

Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

• Давление номинальное PN - 16 бар
• Давление номинальное фланцев - 10/16 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - межфланцевый
• Количество болтовых отверстий на одном фланце - 4 шт
• Диаметр болтовых отверстий на одном фланце - 14 мм
• Среда - вода
• Тип управления - ручной
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Присоединение - межфланцевое
• Управление - голый шток
• Класс герметичности - A
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 220 мм
• Межцентровое расстояние отверстий фланца - 180 мм
• Диаметр соединительного выступа - 156 мм
• Толщина фланца - 12 мм
• Модель арматуры - GVKN1331N-2W-Fb-ОСТ
• Конструкция шпинделя - невыдвижной
• Диаметр в дюймах - 4″
• Крутящий момент на валу арматуры - 63 Нм
• Тип ISO-фланца арматуры - Тип АЧ
• Тип присоединения по ОСТ - А
• Серия - GVKN
• Количество оборотов штурвала для открытия/закрытия задвижки - 40
• Ходовая резьба - 20х4 мм
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 11 кг

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, с голым штоком, WENZ, крутящий момент 70

Габариты и размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ:

• DN - 100 мм
• L - 51 мм
• D - 220 мм
• D1 - 180 мм
• D2 - 156 мм
• H1 - 363 мм
• N - Th - 8-М16
• T - 12 мм
• ⬤ - 2 шт
• 〇 - 6 шт
• d1 - 104 мм
• d2 - 70 мм
• d3 - 44 мм
• d4 - 28 мм
• h - 3 мм
• h1 - 4 мм
• n–Ød - 4-14 мм
• Размер штока - Tr 20х4 LH

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - под привод, WENZ
