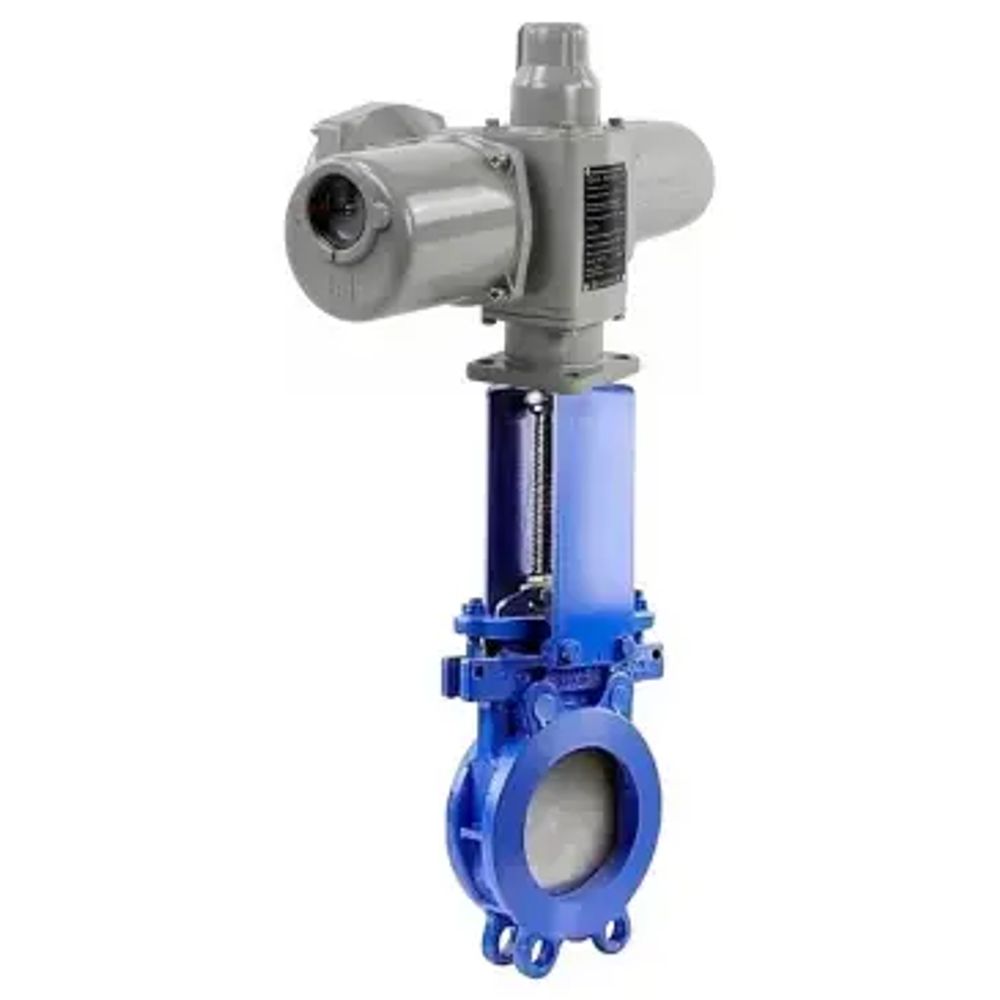

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Электроприводы с двухсторонней муфтой типов ГЗ-А, ГЗ-Б, ГЗ-В, ГЗ-Г, ГЗ-Д общего назначения применяются для управления запорной промышленной трубопроводной арматуры, устанавливаемой в помещениях, под навесом и на открытом воздухе.

Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В:

• Тип задвижки - Шиберная
• Модель арматуры - GVKN1331N-2W-Fb-ОСТ
• Давление условное PN - 16 бар
• Номинальный диаметр - 100 мм
• Диаметр в дюймах - 4″
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - электропривод
• Применение - водоснабжение, промышленность, Системы отопления
• Температура рабочей среды - от -30°С до +110°С
• Класс герметичности - A
• Класс материала корпуса - чугун
• Конструкция шпинделя - невыдвижной
• Количество оборотов штурвала для открытия/закрытия задвижки - 40
• Крутящий момент на валу арматуры - 63 Нм
• Тип присоединения по ГОСТ 34287-2017 - Тип АЧ
• Страна производитель - Россия
• Вес запорной арматуры - 11 кг
• Вес набора - 43 кг

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В

Габариты и размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В:

• H1 - 363 мм
• H - 309 мм
• ⌀D - 300 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду100 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным ГЗ-А.100/24 220В

Технические параметры электропривода ГЗ ГЗ-А.100:

• Тип электропривода - Многооборотный
• Модель электропривода - ГЗ-А.100
• Частота вращения выходного вала - 24 об/мин
• Крутящий момент - 100 Нм
• Взрывозащита корпуса - нет
• Напряжение питания - 220В
• Страна производитель - Россия
• Вес - 32 кг

Электропривод ГЗ ГЗ-А.100 220В

Габариты и размеры электропривода ГЗ ГЗ-А.100 220В:

Эскиз габаритов и размеров электропривода ГЗ ГЗ-А.100 220В

Таблица устройства электропривода ГЗ ГЗ-А.100 220В:

Эскиз устройства электропривода ГЗ ГЗ-А.100 220В
