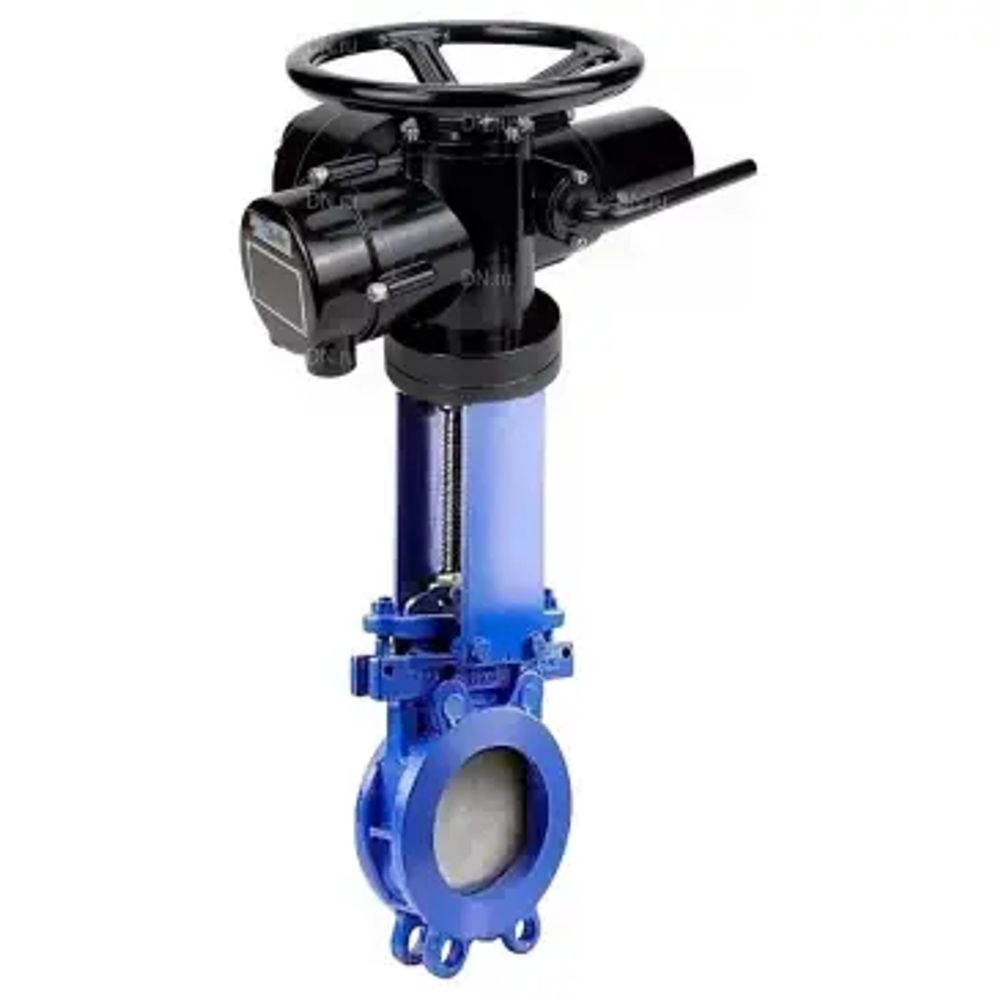

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом DN.ru MT-N-015M-O2-380VAC-У1 пятикулачковым

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Электропривод многооборотный предназначен для автоматизации процесса управления промышленной арматурой, а также для определения положения запорного органа арматуры.

Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным DN.ru MT-N-015M-O2-380VAC-У1:

• Тип задвижки - Шиберная
• Модель арматуры - GVKN1331N-2W-Fb-ОСТ
• Давление условное PN - 10 бар
• Номинальный диаметр - 150 мм
• Диаметр в дюймах - 6″
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - электропривод
• Применение - водоснабжение, промышленность, Системы отопления
• Температура рабочей среды - от -30°С до +110°С
• Класс герметичности - A
• Класс материала корпуса - чугун
• Конструкция шпинделя - невыдвижной
• Количество оборотов штурвала для открытия/закрытия задвижки - 50
• Крутящий момент на валу арматуры - 90 Нм
• Тип присоединения по ГОСТ 34287-2017 - Тип АЧ
• Страна производитель - Россия
• Вес запорной арматуры - 18 кг
• Вес набора - 34.2 кг

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом DN.ru MT-N-015M-O2-380VAC-У1 пятикулачковым

Габариты и размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным DN.ru MT-N-015M-O2-380VAC-У1:

• H1 - 432 мм
• L - 411 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным DN.ru MT-N-015M-O2-380VAC-У1

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным DN.ru MT-N-015M-O2-380VAC-У1:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду150 Ру10 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным DN.ru MT-N-015M-O2-380VAC-У1

Технические параметры электропривода DN.ru MT-N-015M-O2-380VAC-У1:

• Тип электропривода - Многооборотный
• Модель электропривода - MT-N-015M-O2-380VAC-У1
• Частота вращения выходного вала - 18 об/мин
• Крутящий момент - 150 Нм
• Взрывозащита корпуса - нет
• Напряжение питания - 380В
• Наличие моментной муфты - Да
• Номинальный ток - 0.85 А
• Страна производитель - Китай
• Вес - 16.2 кг

Электропривод DN.ru MT-N-015M-O2-380VAC-У1 380В

Габариты и размеры электропривода DN.ru MT-N-015M-O2-380VAC-У1 380В:

Эскиз габаритов и размеров электропривода DN.ru MT-N-015M-O2-380VAC-У1 380В

Таблица устройства электропривода DN.ru MT-N-015M-O2-380VAC-У1 380В:

Эскиз устройства электропривода DN.ru MT-N-015M-O2-380VAC-У1 380В
