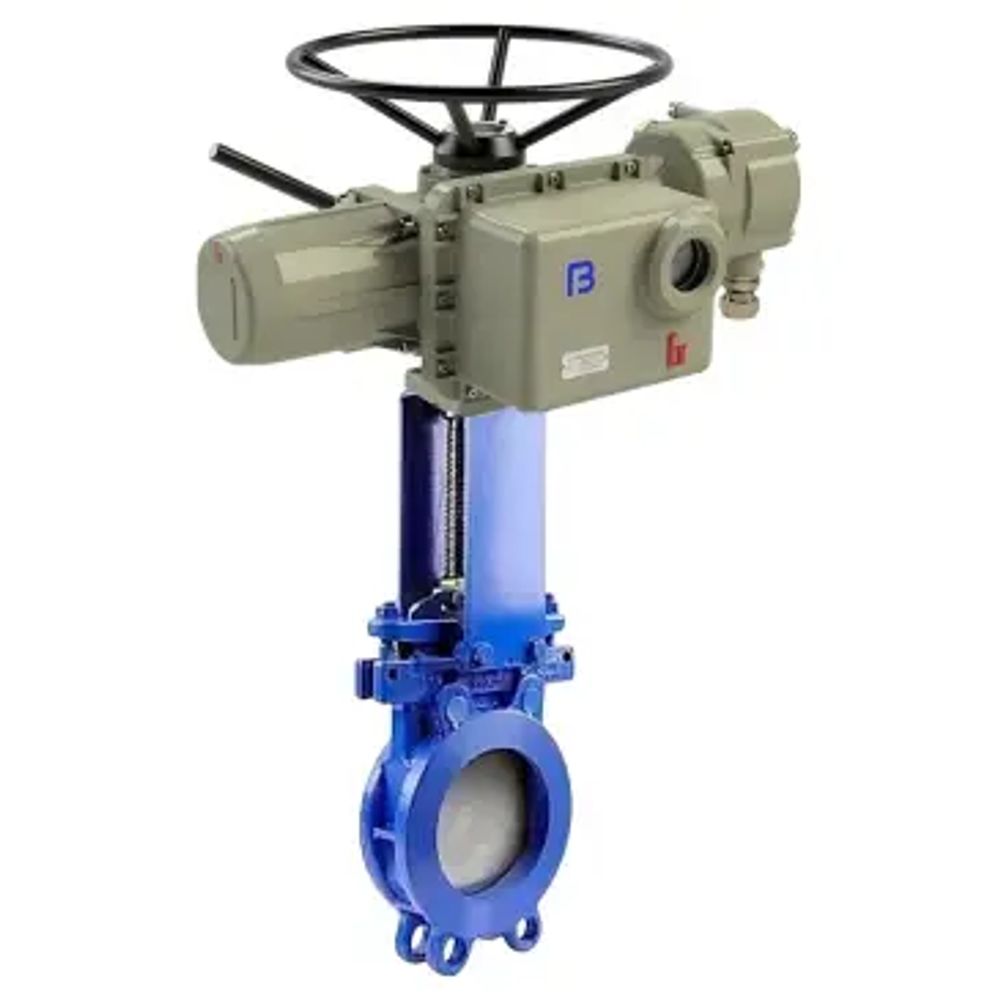

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Электроприводы взрывозащищенные с маркировкой взрывозащиты 1ЕхdIIBТ4 многооборотные типа ГЗ-ВА, ВБ, ВВ, ВГ, ВД с двухсторонней муфтой ограничения крутящего момента (тип присоединения к арматуре – по ОСТ 26-07-763-73), применяются для управления трубопроводной запорной арматурой в химической, нефтяной, газовой, энергетической отраслях промышленности.

Технические параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В:

• Тип задвижки - Шиберная
• Модель арматуры - GVKN1331N-2W-Fb-ОСТ
• Давление условное PN - 16 бар
• Номинальный диаметр - 65 мм
• Диаметр в дюймах - 2 1/2″
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - электропривод
• Применение - водоснабжение, промышленность, Системы отопления
• Температура рабочей среды - от -30°С до +110°С
• Класс герметичности - A
• Класс материала корпуса - чугун
• Конструкция шпинделя - невыдвижной
• Количество оборотов штурвала для открытия/закрытия задвижки - 40
• Крутящий момент на валу арматуры - 45 Нм
• Тип присоединения по ГОСТ 34287-2017 - Тип АЧ
• Страна производитель - Россия
• Вес запорной арматуры - 8.5 кг
• Вес набора - 65.5 кг

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В

Габариты и размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В:

• H1 - 298 мм
• L - 616 мм
• ⌀D - 300 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В

Таблица деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-ОСТ Ду65 Ру16 двухсторонней, межфланцевой, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, WENZ, с электроприводом многооборотным взрывозащищенным ГЗ-ВА.100/24 380В

Технические параметры электропривода ГЗ ГЗ-ВА.100:

• Тип электропривода - Многооборотный
• Модель электропривода - ГЗ-ВА.100
• Частота вращения выходного вала - 24 об/мин
• Крутящий момент - 100 Нм
• Взрывозащита корпуса - Да
• Напряжение питания - 380В
• Страна производитель - Россия
• Вес - 57 кг

Электропривод ГЗ ГЗ-ВА.100 380В

Габариты и размеры электропривода ГЗ ГЗ-ВА.100 380В:

Эскиз габаритов и размеров электропривода ГЗ ГЗ-ВА.100 380В

Таблица устройства электропривода ГЗ ГЗ-ВА.100 380В:

Эскиз устройства электропривода ГЗ ГЗ-ВА.100 380В
