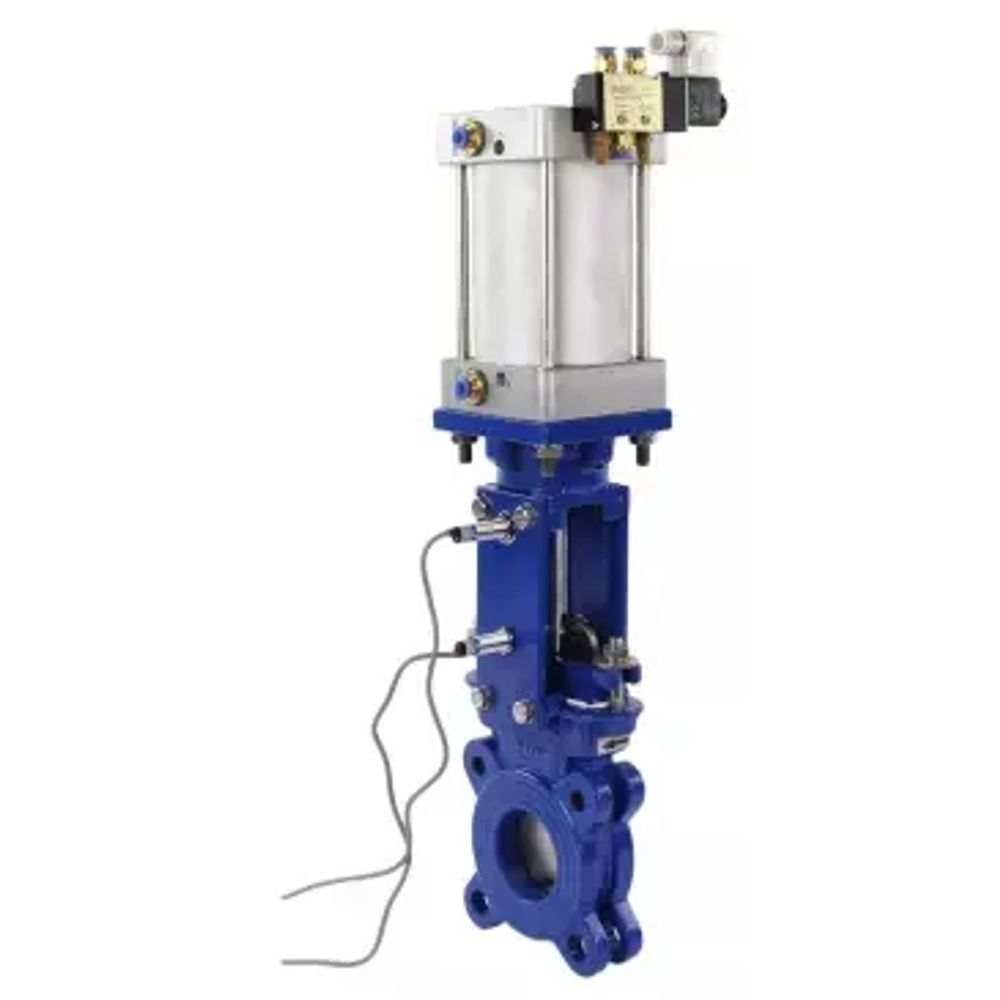

Задвижка шиберная DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6 межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Технические параметры задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P-WENZ Ру6/10/16 4V210-08 LJ12A3-4-J/EZ 220В Ду300 Ру6:

• Давление номинальное PN - 6 бар
• Диаметр номинальный DN - 300 мм
• Тип присоединения - межфланцевый
• Среда - вода, вода техническая
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Температура рабочей среды - от -30°С до +110°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Взрывозащита - нет
• Температура окружающей среды - от 5°С до +70°С
• Класс герметичности - A
• Тип запорного органа - шиберный
• Модель арматуры - GVKR1331E-1W-Fb-2P
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 12″
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 70.27 кг

Задвижка шиберная DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6 межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В

Габариты и размеры задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6:

• DN - 300 мм
• L - 76 мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• H1 - 1232 мм
• G - 3/4″
• N-Th - 12-М20
• T - 20 мм
• Ød - 23 мм
• ● - 6 мм
• O - 6 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду300 Ру6

Технические параметры пневмоцилиндра SC 160x330:

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 160x330
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 160x330:

Эскиз габаритов и размеров пневмоцилиндра SC 160x330

Технические параметры пневмораспределителя DN.ru 4V210-08 220В:

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V210-08 220В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4V210-08 220В

Габариты и размеры пневмораспределителя DN.ru 4V210-08 220В:

Эскиз габаритов и размеров невмораспределителя DN.ru 4V210-08 220В

Технические параметры индукционных датчиков LJ12A3-4 220В:

Индукционные датчики LJ12A3-4 220В
