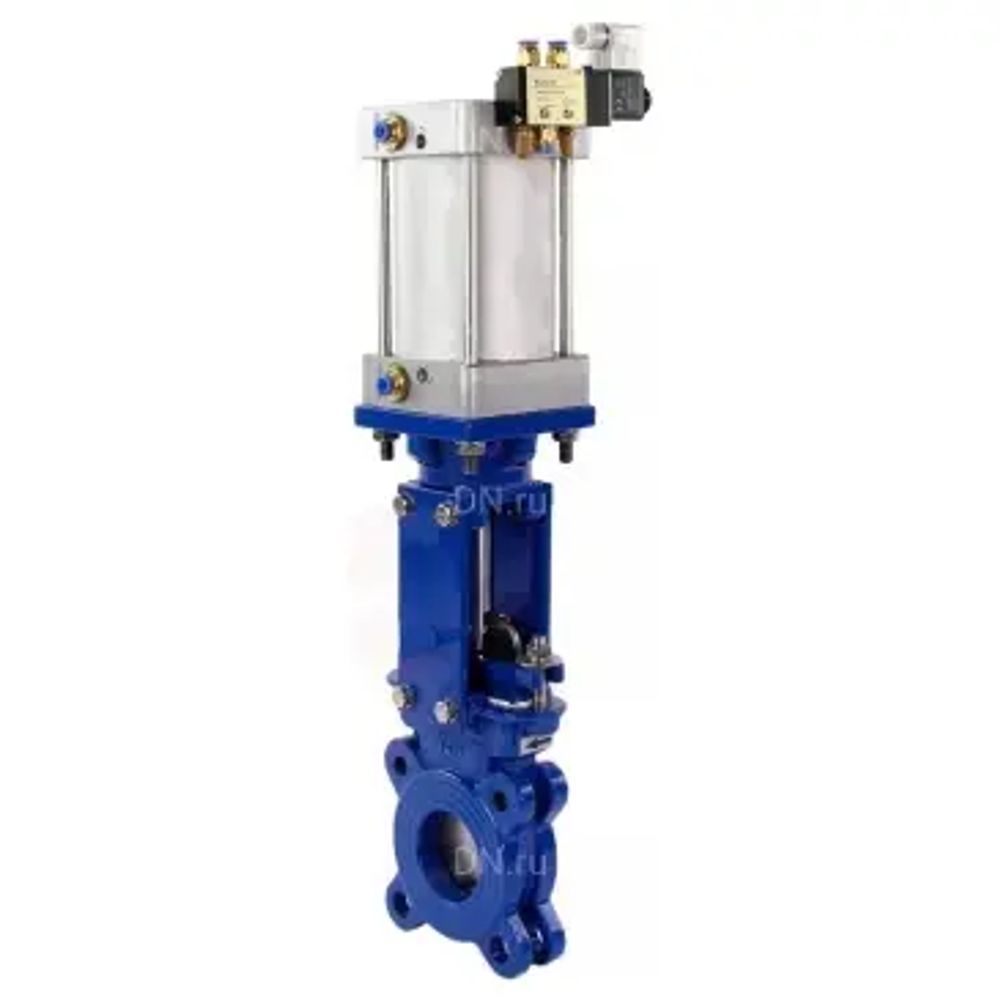

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с шиберными задвижками с пневмоцилиндром. Так же применение возможно на другой арматуре с пневмоприводом.

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В

• Давление номинальное PN - 10 бар
• Диаметр номинальный DN - 250 мм
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Взрывозащита - нет
• Температура окружающей среды - от 5°С до +50°С
• Класс герметичности - A
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 395 мм
• Межцентровое расстояние отверстий фланца - 350 мм
• Диаметр соединительного выступа - 319 мм
• Модель арматуры - GVKR1331E-2W-Fb-2P
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 10″
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 52 кг

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В

Габариты и размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В:

• DN - 250 мм
• L - 70 мм
• D - 395 мм
• D1 - 350 мм
• D2 - 319 мм
• D0 - 160 мм
• H1 - 1140 мм
• G - 1/2″
• N - Th - 12-М20
• T - 16 мм
• Ød - 23 мм
• ⬤ - 4 мм
• 〇 - 8 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду250 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и пневмораспределителем 4V210-08 220В

Технические параметры пневмоцилиндра SC 160x270

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 160x270
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 160x270:

Эскиз габаритов и размеров пневмоцилиндра SC 160x270

Технические параметры пневмораспределителя DN.ru 4V210-08 220В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V210-08 220В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4V210-08 220В
