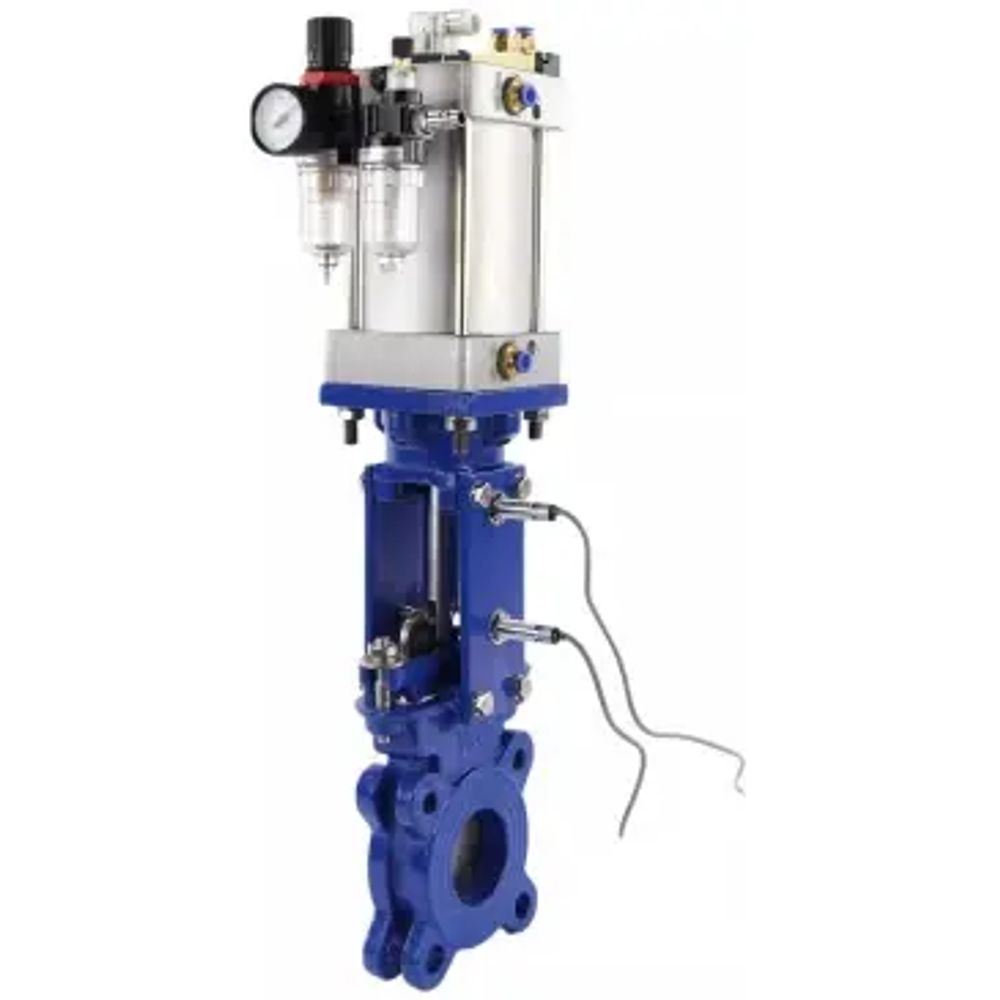

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланц., с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Пневмораспределители используются для управления в пневмосистемах, имеющих стыковочную поверхность NAMUR, для установки распределителей через сквозные отверстия в корпусе. Электромагнитное управление, осуществляется при помощи катушек напряжения 12-AC, 12-DC, 24-AC, 24-DC, 110-AC, 220-AC. В зависимости от модели, распределители имеют одностороннее или двухстороннее управление. Пневмораспределители с электромагнитным управлением имеют широкую линейку моделей и включают в себя распространенные виды переключения для трех (3/2) и пяти (5/2 и 5/3) линейных пневмораспределителей. Предназначены для использования с шиберными задвижками с пневмоцилиндром. Так же применение возможно на другой арматуре с пневмоприводом.

Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, пневмопривод, WENZ, пневмораспределителем 4V210-08 220В, индукц. датчиками LJ12A3-4-J/EZ 220В и воздушным фильтром AFC2000

• Давление номинальное PN - 10 бар
• Диаметр номинальный DN - 300 мм
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Взрывозащита - нет
• Температура окружающей среды - от 5°С до +50°С
• Класс герметичности - A
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 445 мм
• Межцентровое расстояние отверстий фланца - 400 мм
• Диаметр соединительного выступа - 370 мм
• Модель арматуры - GVKR1331E-2W-Fb-2P
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 12″
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 82.395 кг

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланц., с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ, пневмораспределителем 4V210-08 220В, индукц.датчиками LJ12A3-4-J/EZ 220В и воздуш. фильтром AFC2000

Габариты и размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, пневмопривод, WENZ, пневмораспределителем 4V210-08 220В, индукц. датчиками LJ12A3-4-J/EZ 220В и воздушным фильтром AFC2000:

• DN - 300 мм
• L - 76 мм
• D - 445 мм
• D1 - 400 мм
• D2 - 370 мм
• D0 - 160 мм
• H1 - 1360 мм
• G - 1/2″
• N - Th - 12-М20
• T - 16 мм
• Ød - 23 мм
• ⬤ - 4 мм
• 〇 - 8 мм
• A - 162 мм
• C - 139 мм
• B - 88 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, пневмопривод, WENZ, пневмораспределителем 4V210-08 220В, индукц. датчиками LJ12A3-4-J/EZ 220В и воздушным фильтром AFC2000

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, пневмопривод, WENZ, пневмораспределителем 4V210-08 220В, индукц. датчиками LJ12A3-4-J/EZ 220В и воздушным фильтром AFC2000:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, пневмопривод, WENZ, пневмораспределителем 4V210-08 220В, индукц. датчиками LJ12A3-4-J/EZ 220В и воздушным фильтром AFC2000

Технические параметры пневмоцилиндра SC 200x320

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 200x320
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 200x320:

Эскиз габаритов и размеров пневмоцилиндра SC 200x320

Технические параметры пневмораспределителя DN.ru 4V210-08 220В

• Тип пневмораспределителя - золотниковый
• Модель пневмораспределителя - 4V210-08 220В
• Рабочее давление - 1.5 ÷ 1.8 бар
• Напряжение питания - 220В
• Рабочая среда - фильтрованный сжатый воздух
• Частота срабатывания - 5 цикл/сек

Пневмораспределитель DN.ru 4V210-08 220В

Технические параметры индукционных датчиков LJ12A3-4 220В

Индукционные датчики LJ12A3-4 220В

Технические параметры блока подготовки воздуха Dn.ru AFC2000

• Рабочее давление - 8 бар
• Регулируемый диапазон давления - 0.5 ÷ 9 бар
• Подсоединение воздуха - 1/4″
• Размер фильтруемых частиц - 40 мкм
• Вес - 0.395 кг

Блок подготовки воздуха Dn.ru AFC2000
