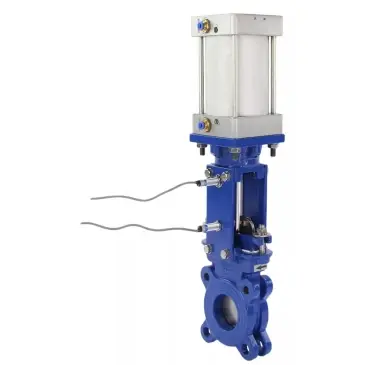

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Технические параметры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В

• Давление номинальное PN - 10 бар
• Диаметр номинальный DN - 65 мм
• Тип присоединения - межфланцевый
• Среда - вода
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Взрывозащита - нет
• Температура окружающей среды - от 5°С до +50°С
• Класс герметичности - A
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 185 мм
• Межцентровое расстояние отверстий фланца - 145 мм
• Диаметр соединительного выступа - 118 мм
• Модель арматуры - GVKR1331E-2W-Fb-2P
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 2 1/2″
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 10 кг

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевая, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В

Габариты и размеры задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В:

• DN - 65 мм
• L - 48 мм
• D - 185 мм
• D1 - 145 мм
• D2 - 118 мм
• D0 - 100 мм
• H1 - 520 мм
• G - 1/2″
• N - Th - 4-М16
• T - 12 мм
• Ød - 18 мм
• ⬤ - 2 мм
• 〇 - 2 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331E-2W-Fb-2P Ду65 Ру10 межфланцевой, с выдвижным шпинделем, корпус - чугун GGG-40, уплотнение - EPDM, с пневмоприводом, WENZ и индукционными датчиками LJ12A3-4-J/EZ 220В

Технические параметры пневмоцилиндра SC 100x85

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 100x85
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 100x85:

Эскиз габаритов и размеров пневмоцилиндра SC 100x85

Технические параметры индукционных датчиков LJ12A3-4 220В

Индукционные датчики LJ12A3-4 220В
