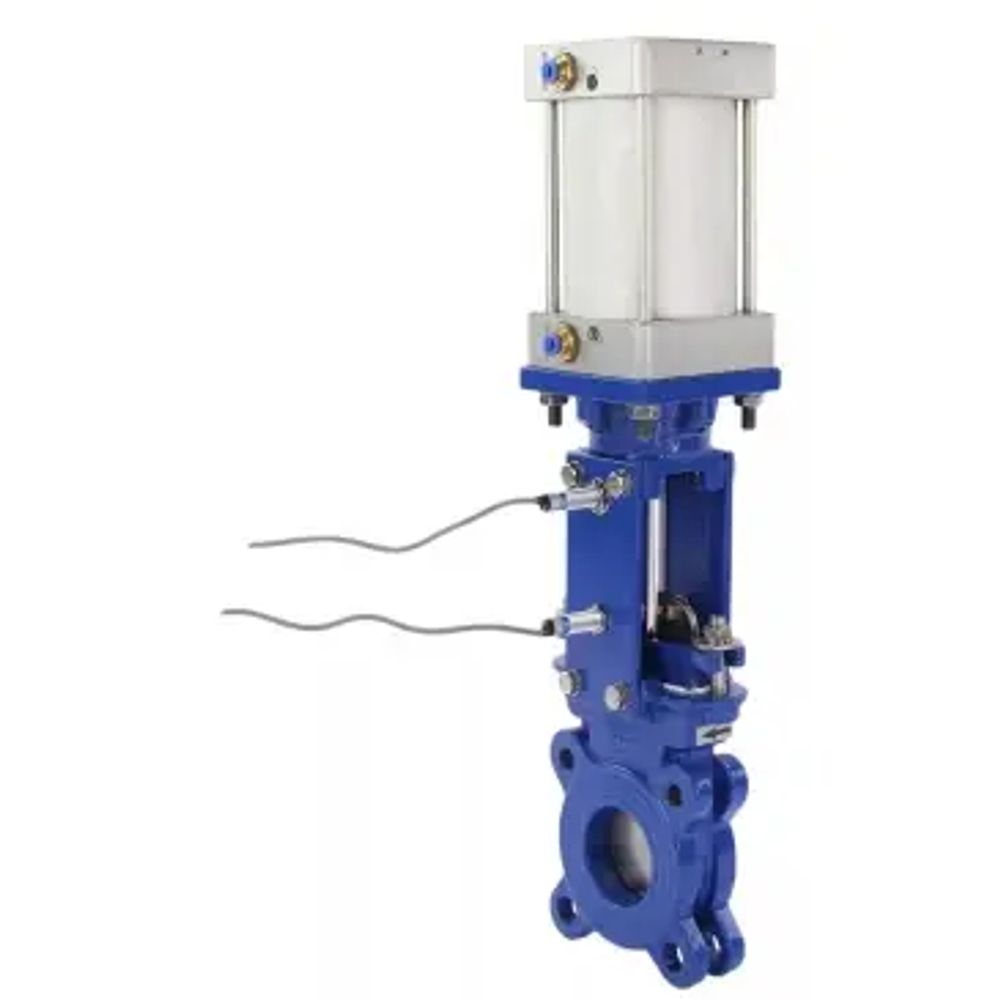

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, WENZ, индукц.датчиками LJ12A3-4-Z/EX 24В

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Технические параметры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P-WENZ Ру6/10/16 LJ12A3-4-Z/EX 24В Ду100 Ру16:

• Давление номинальное PN - 16 бар
• Диаметр номинальный DN - 100 мм
• Тип присоединения - межфланцевый
• Среда - вода, вода техническая
• Тип управления - пневмопривод
• Применение - водоснабжение, теплоснабжение, промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Температура рабочей среды - от -30°С до +300°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Взрывозащита - нет
• Температура окружающей среды - от 5°С до +70°С
• Класс герметичности - B
• Тип запорного органа - шиберный
• Модель арматуры - GVKR1331M-1W-Fb-2P
• Конструкция шпинделя - выдвижной
• Диаметр в дюймах - 4″
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Серия - GVKR
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 12.55 кг

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, уплотнение - металл, с пневмоприводом, WENZ, индукц.датчиками LJ12A3-4-Z/EX 24В

Габариты и размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16:

• DN - 100 мм
• L - 51 мм
• D - 220 мм
• D1 - 180 мм
• D2 - 156 мм
• H1 - 603 мм
• G - 1/2″
• N-Th - 8-М16
• T - 12 мм
• Ød - 18 мм
• ● - 4 мм
• O - 4 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16

Таблица деталей и материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16:

Эскиз деталей и материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16

Технические параметры пневмоцилиндра SC 100x130:

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 100x130
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 100x130:

Эскиз габаритов и размеров пневмоцилиндра SC 100x130

Технические параметры индукционных датчиков LJ12A3-4 24В:

Индукционные датчики LJ12A3-4 24В
