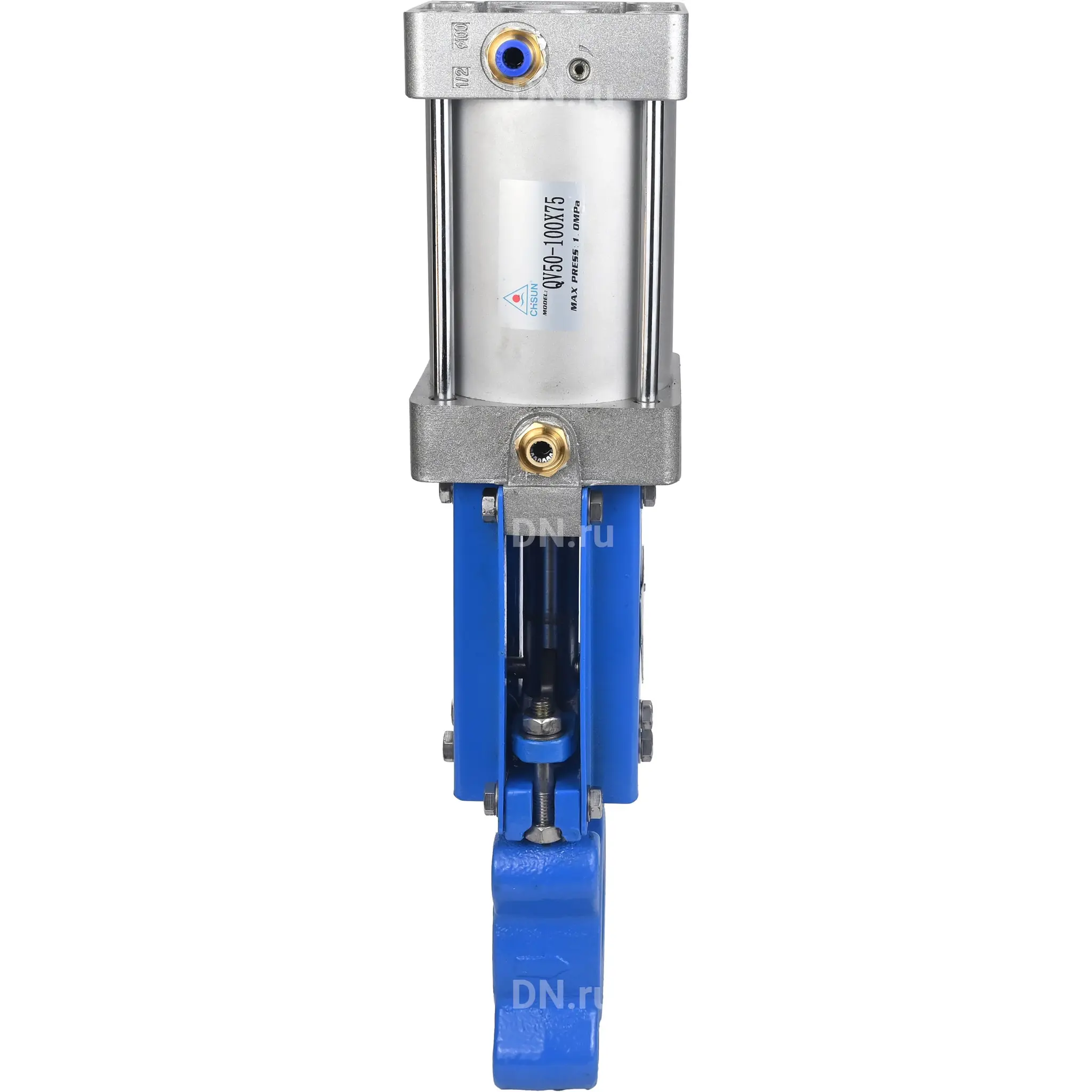

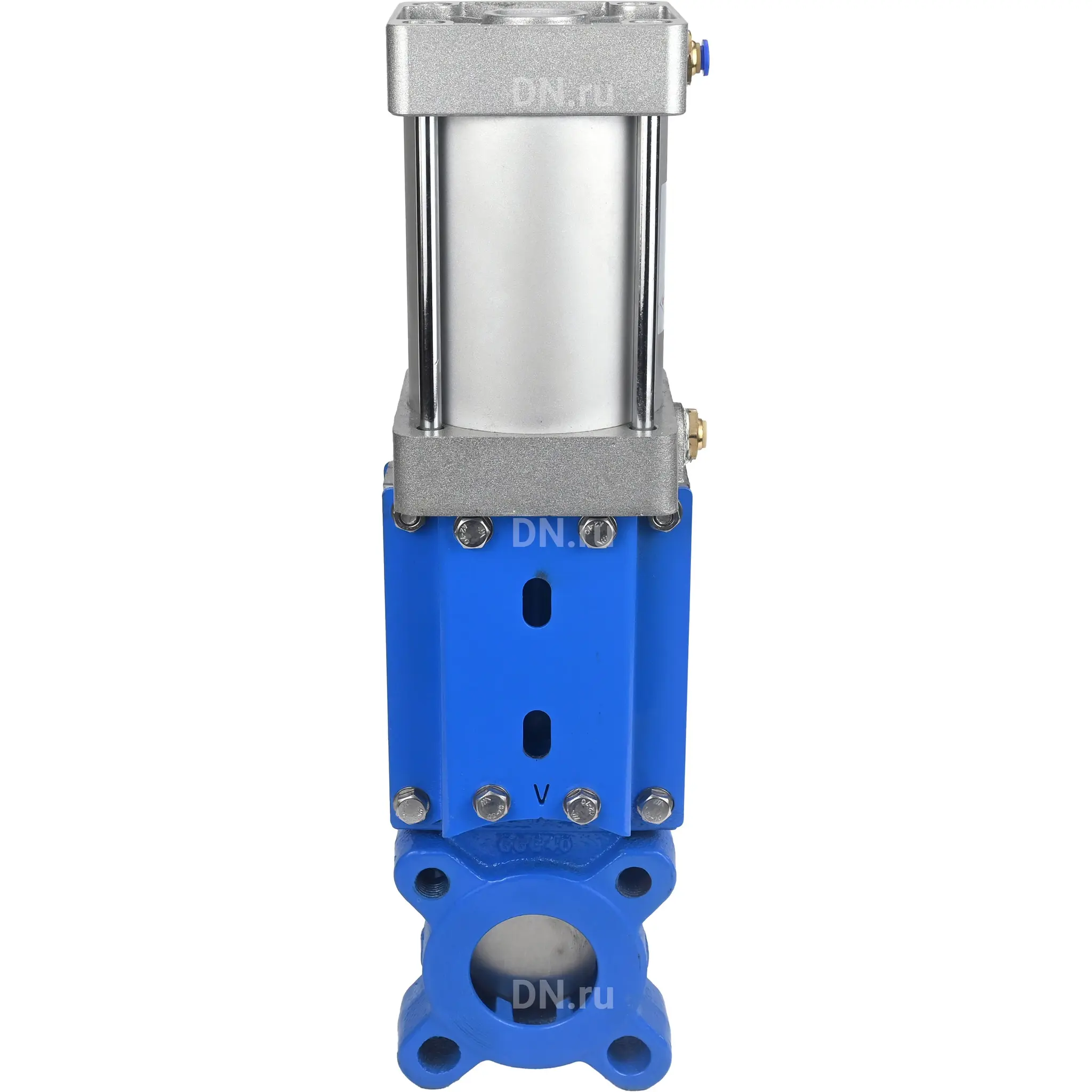

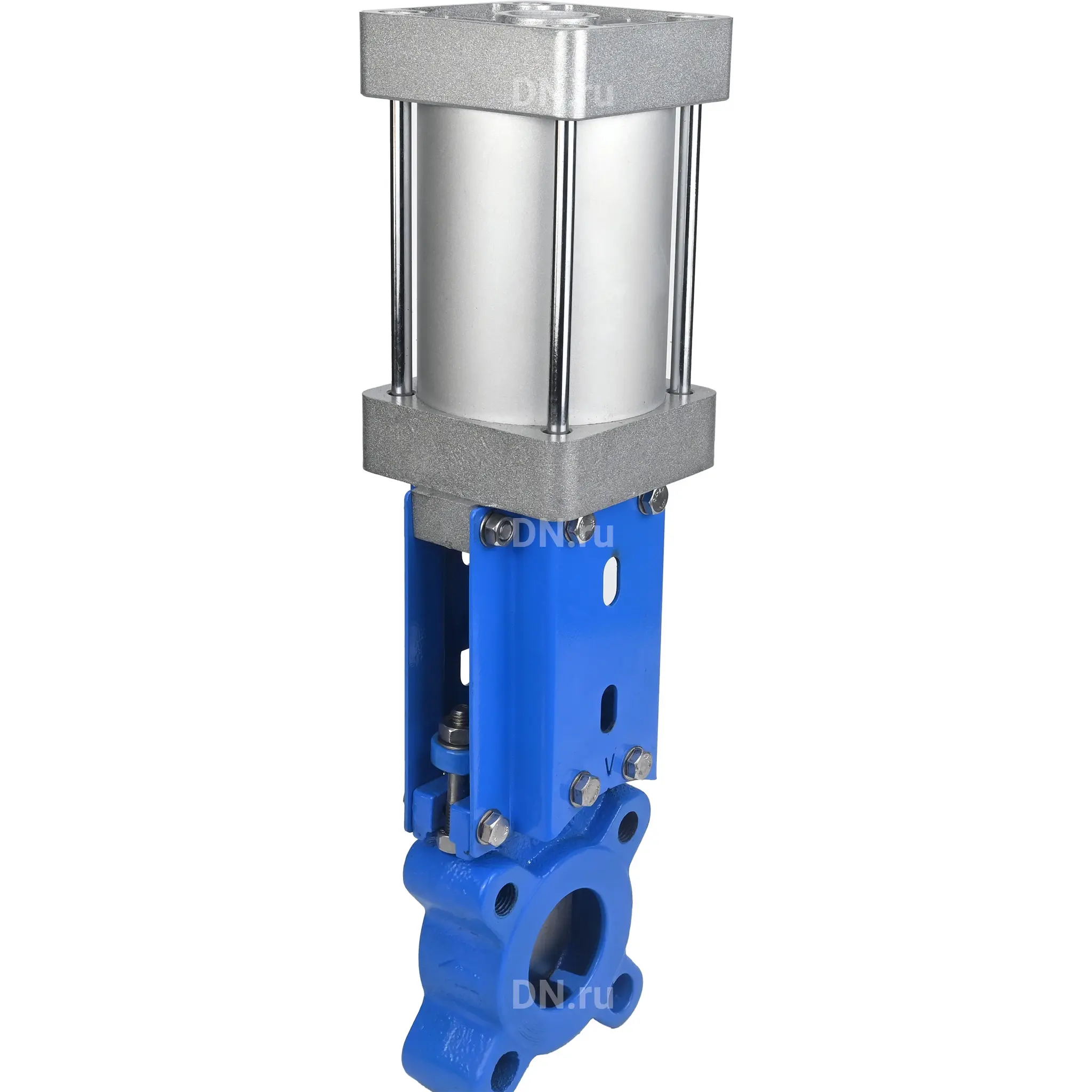

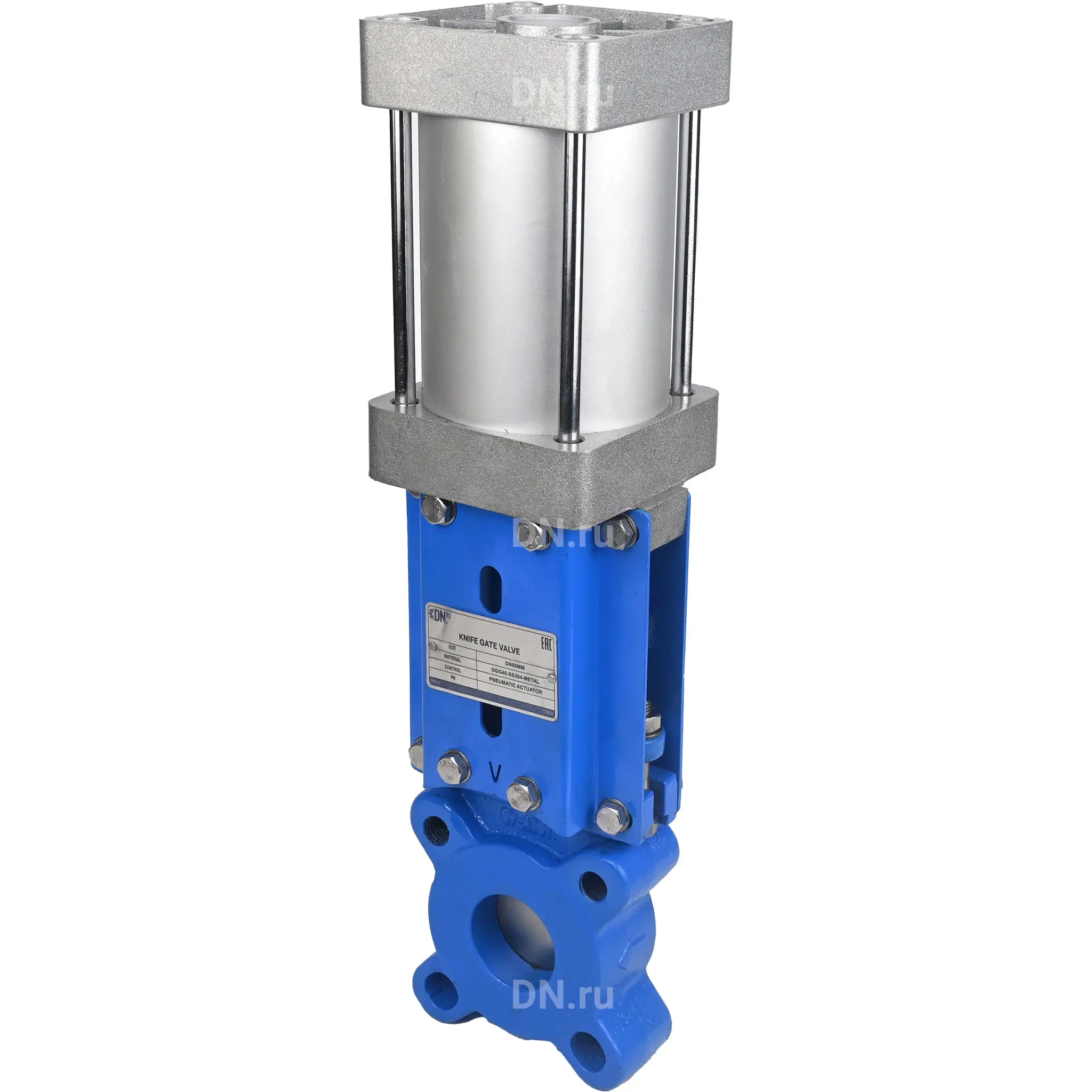

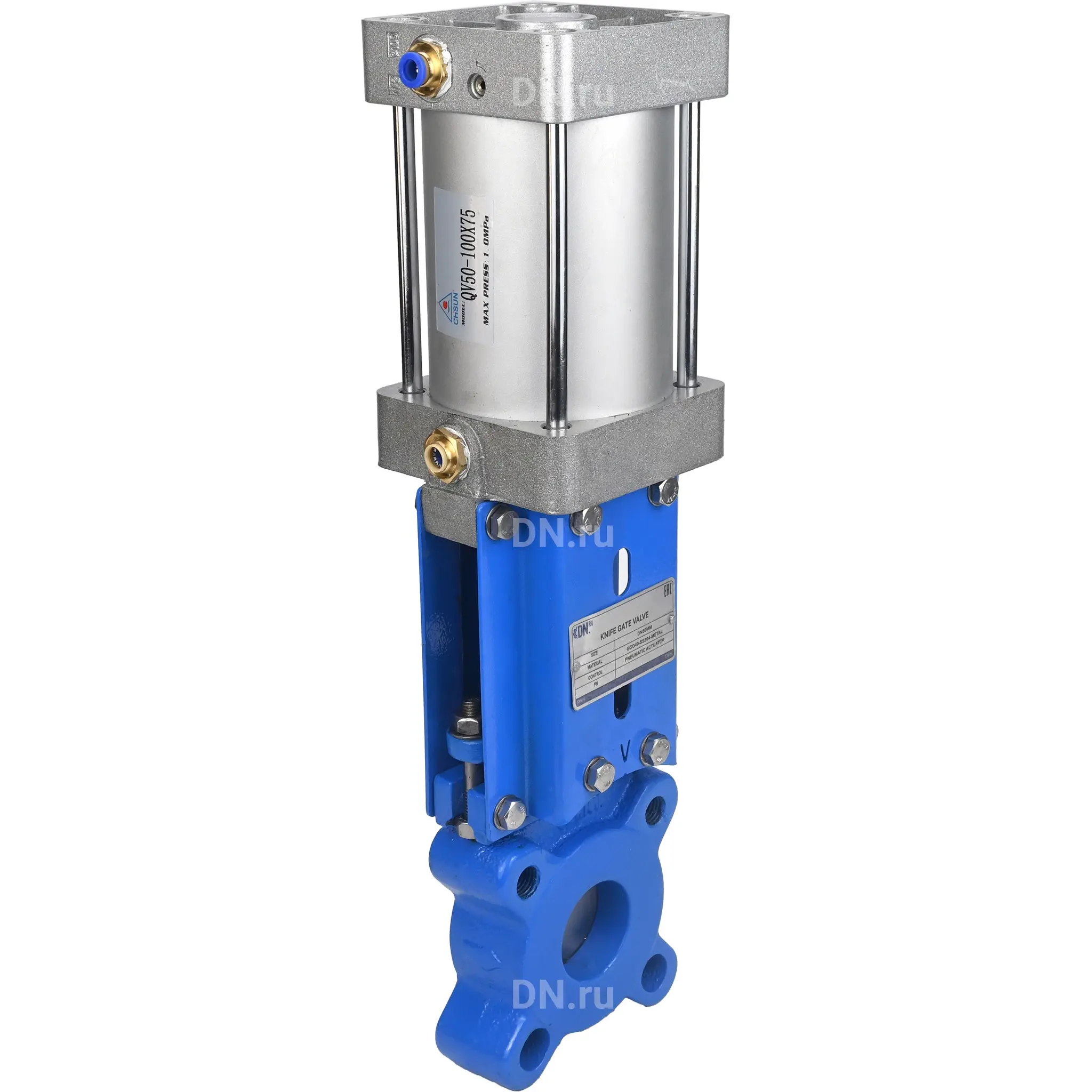

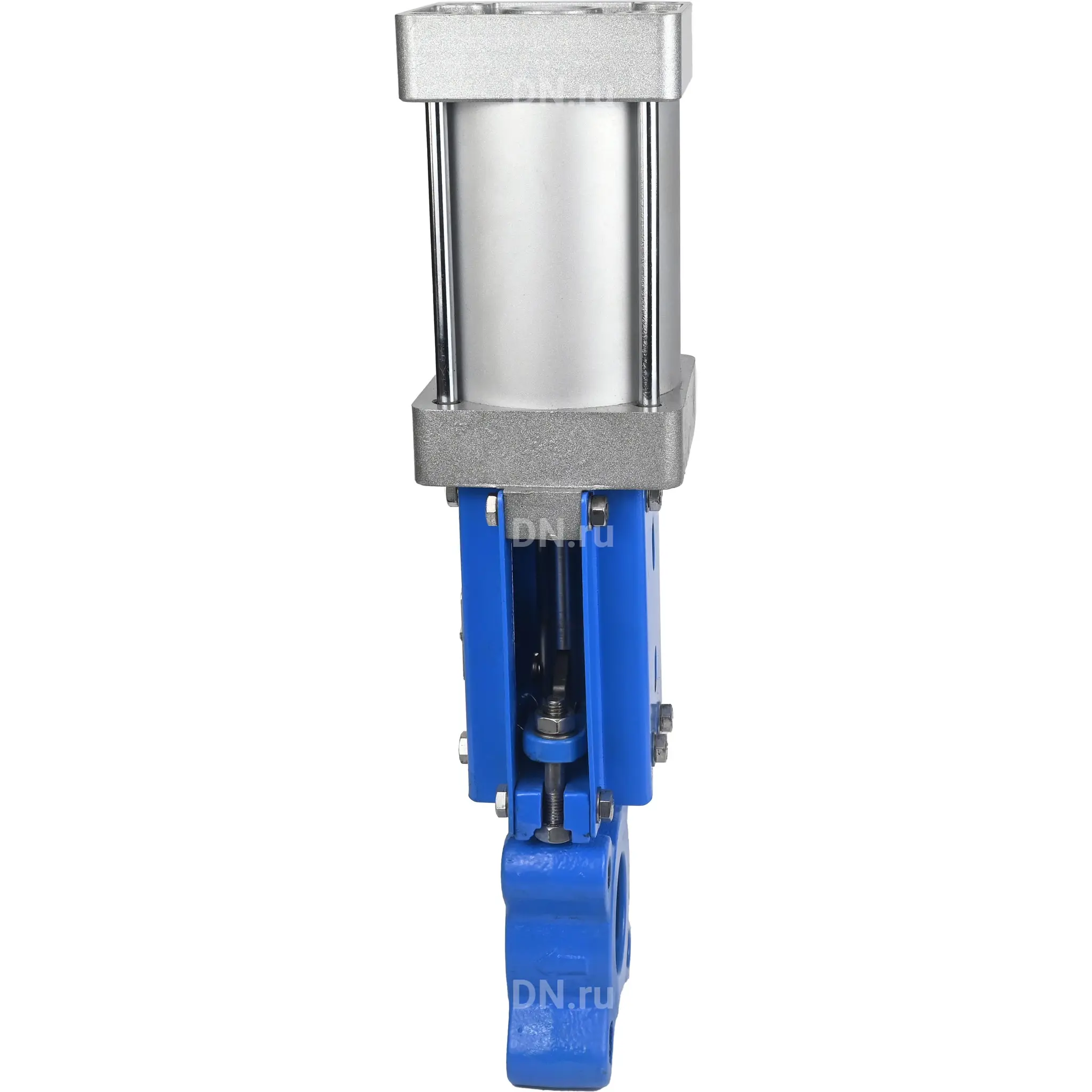

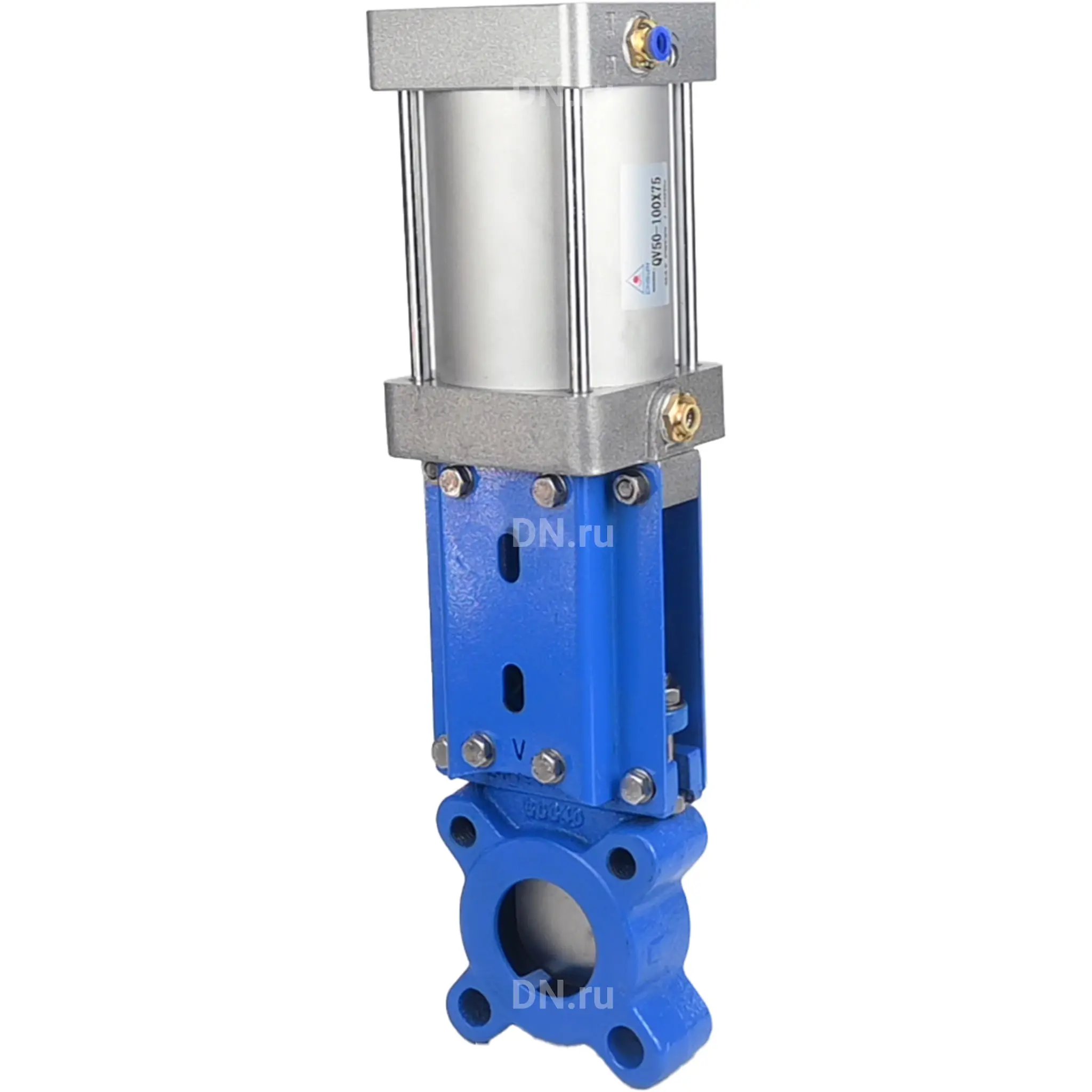

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленная, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Name: Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленная, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
SKU: D040-08794
Price: 44308.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленная, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

51.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

пневмопривод

Класс материала корпуса:

чугун

Тип задвижки:

Шиберная

Диаметр условный:

Ду100 мм

Давление условное:

16 бар

Конструкция шпинделя:

выдвижной

Взрывозащищенный корпус:

нет

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Общие параметры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ:

Тип задвижки - Шиберная
Диаметр номинальный DN - 100 мм
Давление номинальное PN - 16 бар
Температура рабочей среды - от -30°С до + 300°С
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 51 мм
Класс материала корпуса - чугун
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Тип уплотнения - Металл
Цвет задвижки - Синий
Вес - 12.5 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленная, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ:

DN - 100 мм
L - 51 мм
D - 220 мм
D1 - 180 мм
D2 - 156 мм
H1 - 603 мм
G - 1/2″
N-Th - 8-М16
T - 12 мм
Ød - 18 мм
● - 4 мм
O - 4 мм

Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Материалы задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ:

№	Наименование детали	Материал
1	Корпус	чугун GGG40
2	Шибер	нержавеющая сталь AISI/SS 304
3	Уплотнение направляющей	PTFE
4	Сальниковая набивка	PTFE
5	Уплотнение	сталь WCB
6	Стойка	сталь Q235
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток пневмоцилиндра	сталь 45+Cr
10	Выключатель	-
11	Головная часть стойки	чугун GGG40
12	Пневмоцилиндр	-
13	Соленоид	-
14	Фильтр	-
15	Клин	чугун GGG40

Эскиз материалов задвижки шиберной DN.ru GVKR1331M-1W-Fb-2P Ду100 Ру16 однонаправленной, межфланцевой, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габаритные и установочные размеры пневмоцилиндра SC 100x130:

А - 188 мм
B - 75 мм
C - 114 мм
D - 47 мм
E - 54 мм
F - 21 мм
G - 33 мм
H - 40 мм
I - 26 мм
J - 10 мм
K - M20x1.5
L - M10x1.5
M - 11.5 мм
N - 16.5 мм
O - G1/2”
S - 112 мм
T - 84 мм
V - 25 мм
W - 22 мм

Эскиз габаритов пневмоцилиндра SC 100x130

Общие параметры пневмоцилиндра SC 100x130:

Тип действия - двойного действия
Рабочая среда - сжатый воздух
Тип крепления - FA FB CA CB LB YB
Демпфирование - регулируемое
Длина демпфирования - 32 мм
Рабочий диапазон давления - 1-9 бар
Максимально допустимое давление - 13,5 бар
Диапазон рабочих температур - от -5 до 70°С
Диапазон скоростей - от 50 до 800 мм/с
Диаметр поршня - 100 мм
Диаметр штока - 25 мм
