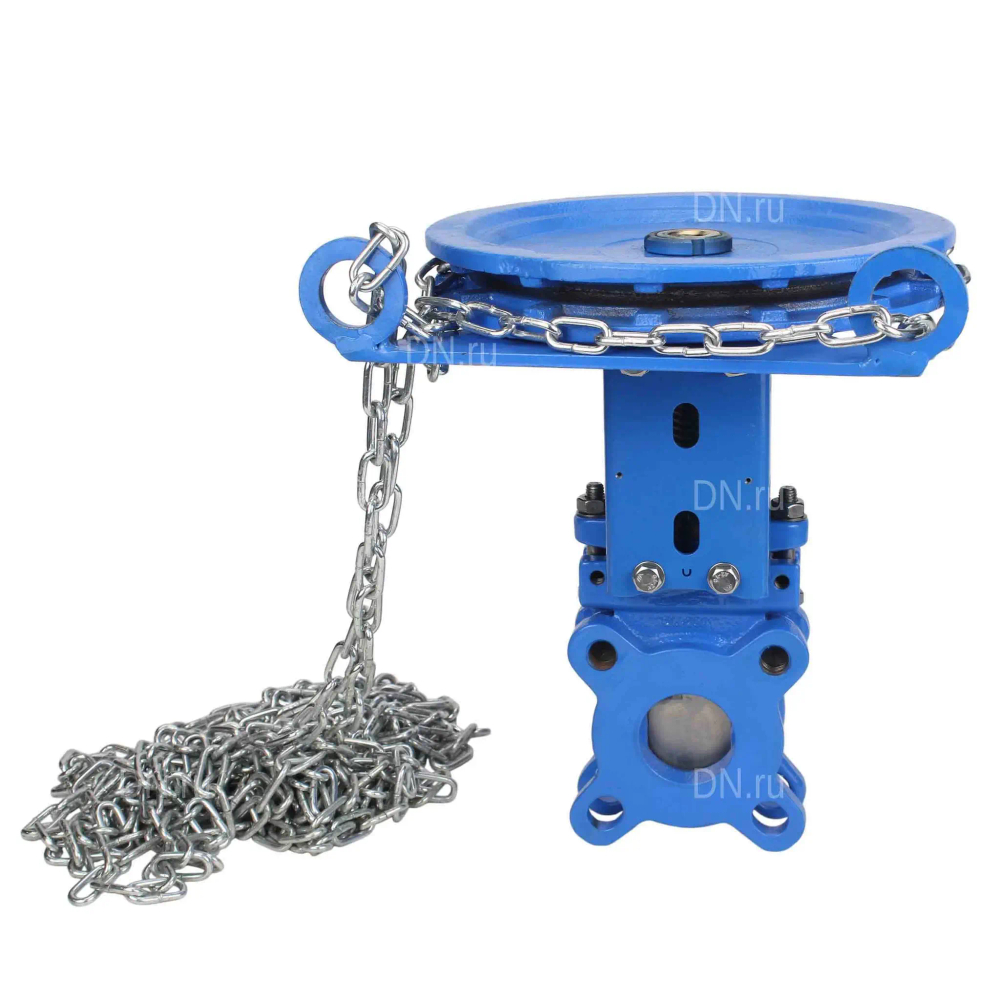

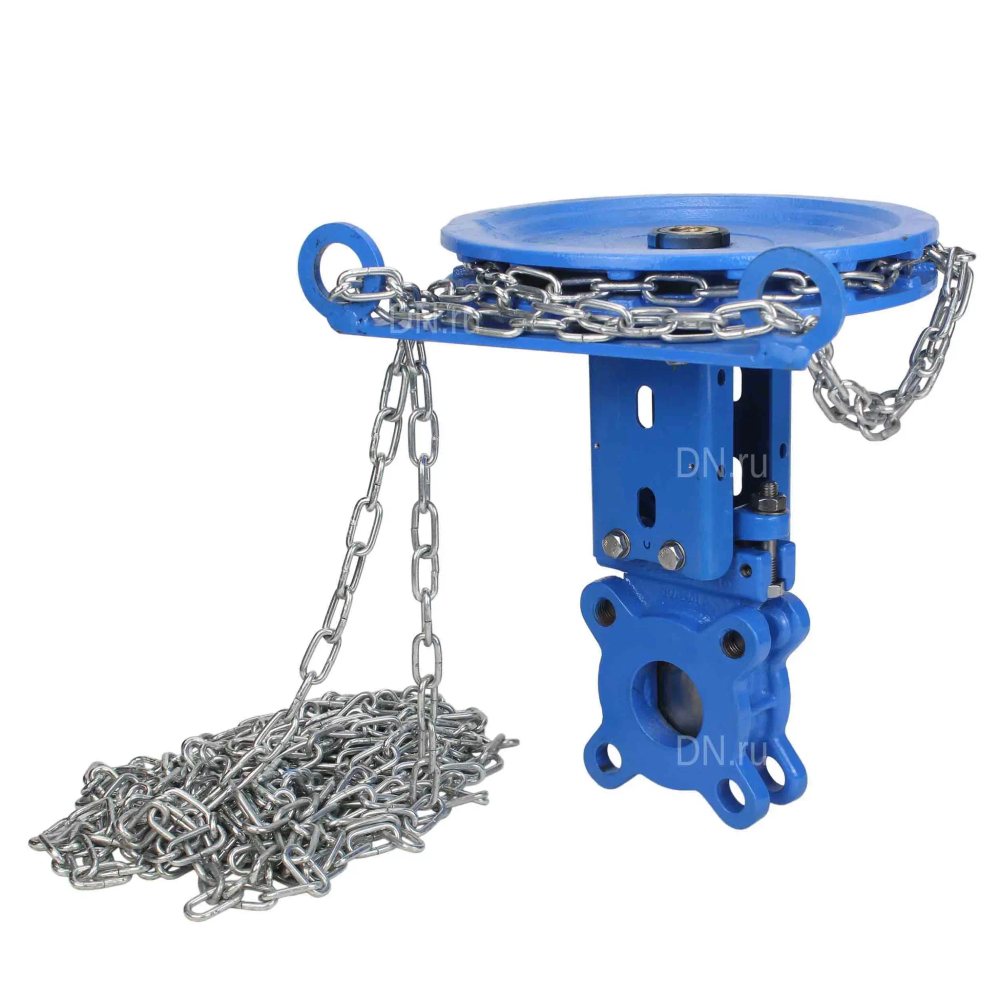

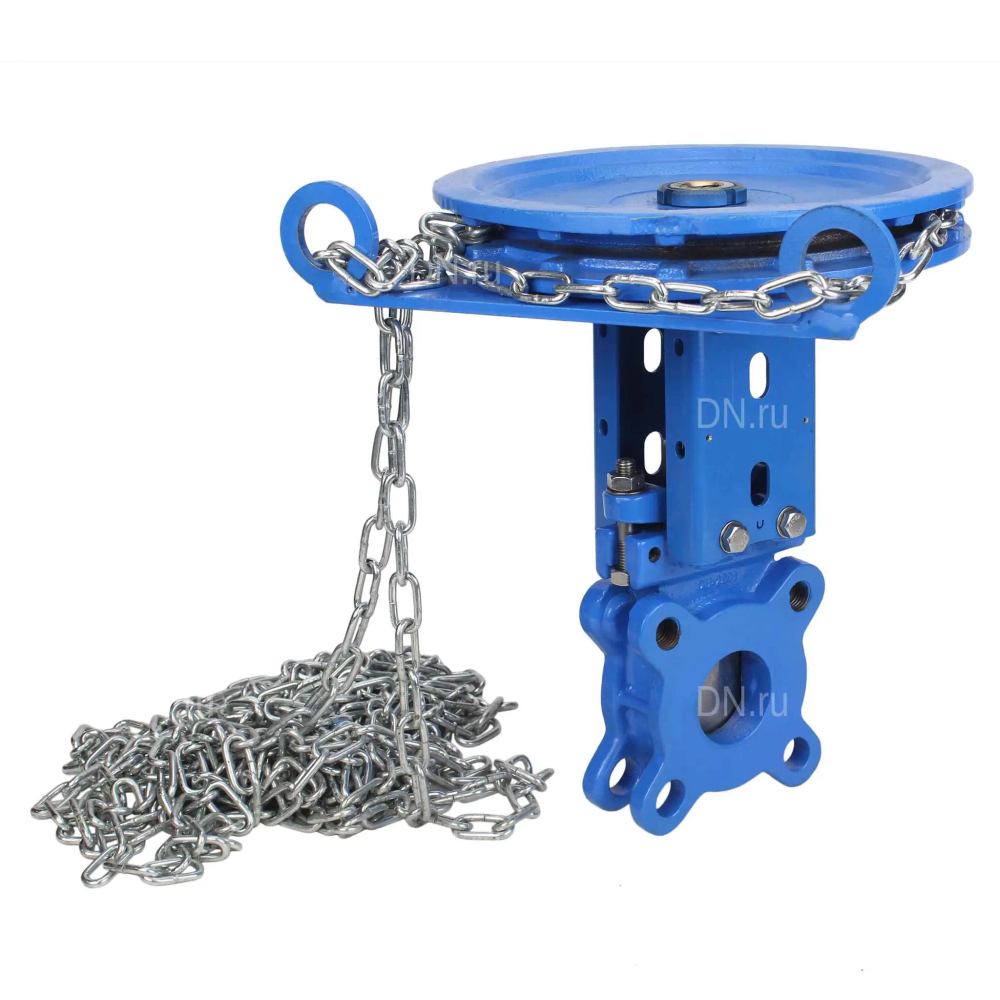

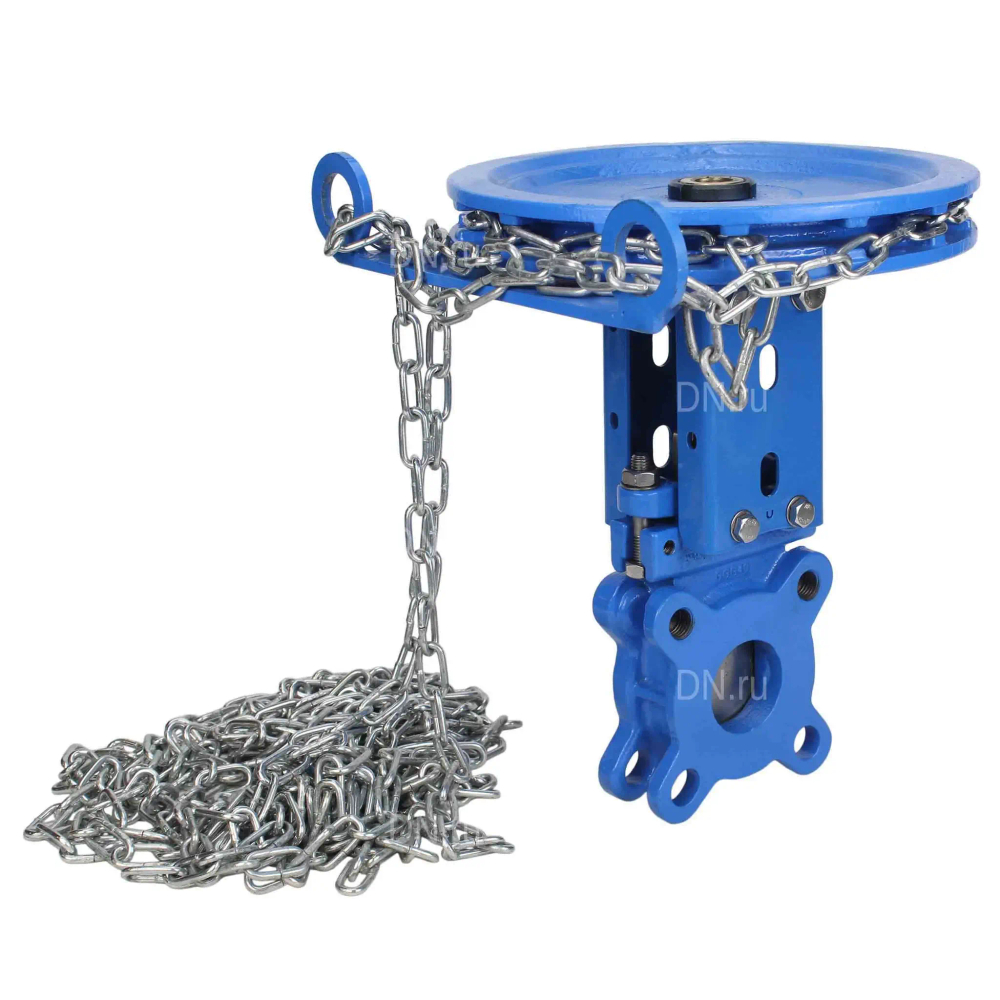

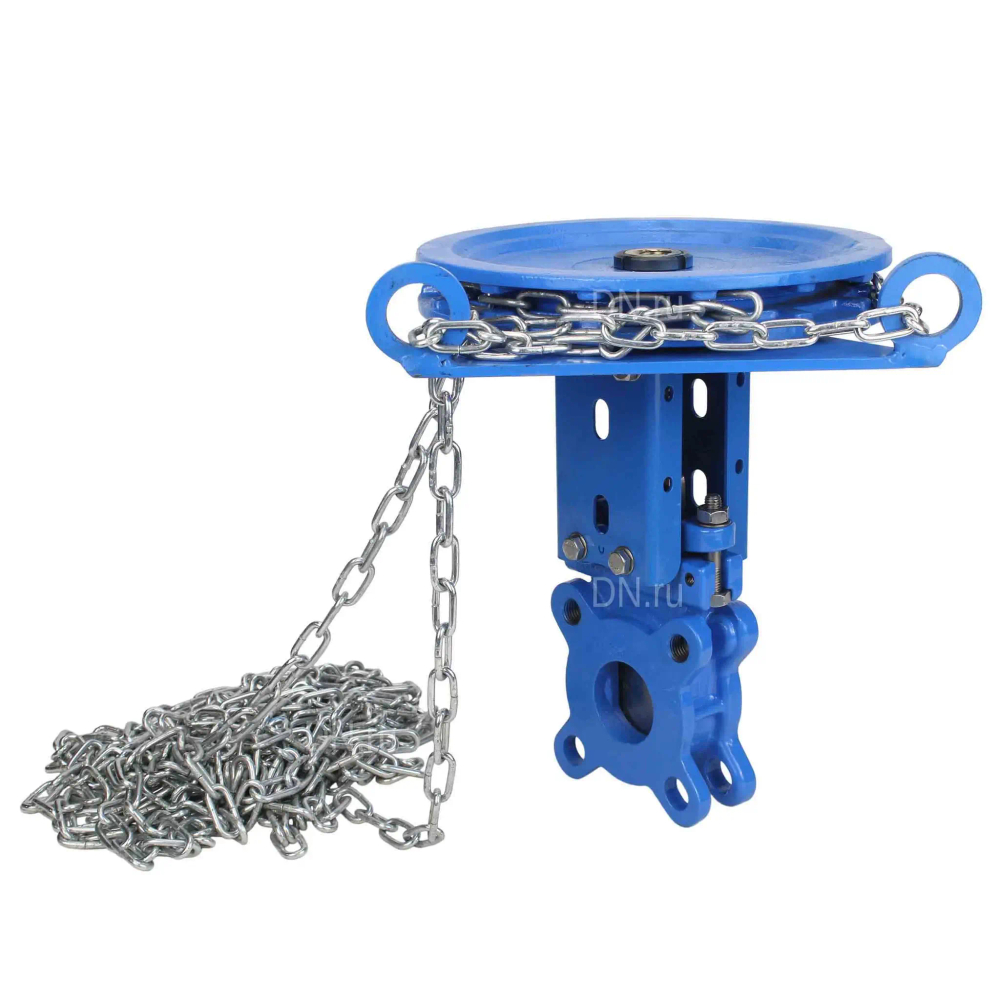

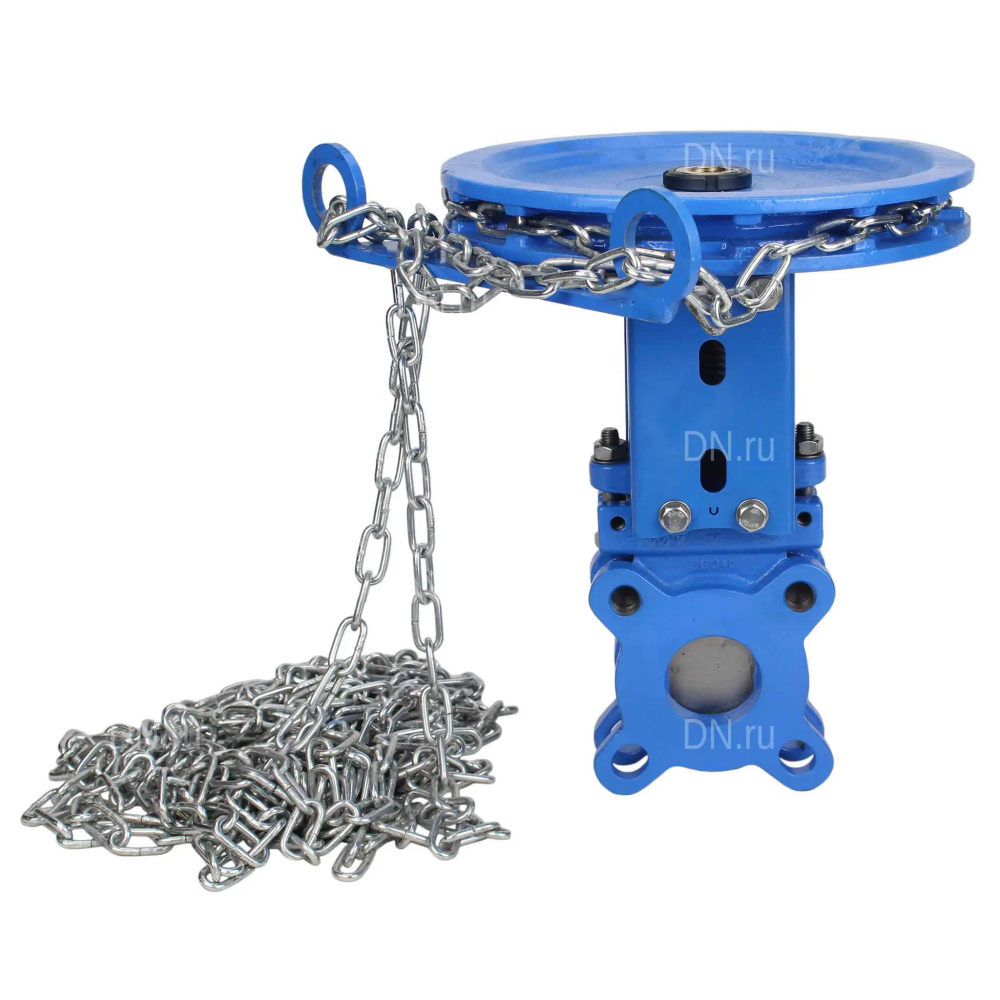

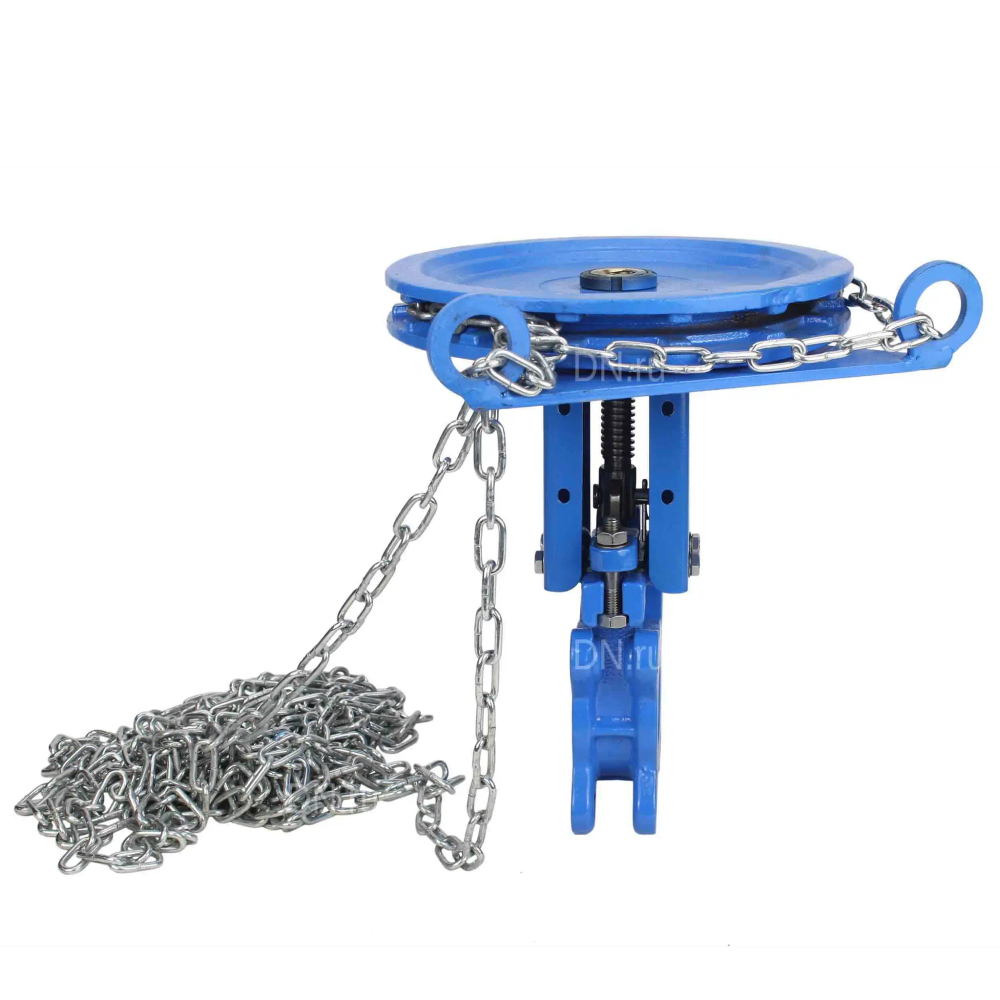

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью

Name: Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью
SKU: D040-08500
Price: 46107.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью

Характеристики

Бренд:

DN (ДН) Россия

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

NBR

Тип управления:

ручной

Класс материала корпуса:

чугун

Тип задвижки:

Шиберная

Диаметр условный:

Ду80 мм

Давление условное:

16 бар

Температура рабочей среды, max:

110 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16 чугунная, межфланцевая со штурвалом с цепью предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.

Общие параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40 со штурвалом с цепью:

Тип задвижки - Шиберная
Диаметр номинальный DN - 80 мм
Давление номинальное PN - 16 бар
Давление номинальное фланцев - 10/16 бар
Температура рабочей среды - от -30°C до + 110°C
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Климатическое исполнение - УХЛ4
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 51 мм
Класс материала корпуса - чугун
Управление - ручной
Конструкция шпинделя - выдвижной
Тип уплотнения - NBR
Рабочая среда - вода, слабозагрязненные жидкости с содержанием взвешенных частиц до 5%
Средний ресурс, циклов закрытие/открытие - 20 000-50 000
Применение - водоснабжение, теплоснабжение, промышленность
Наличие концевых выключателей - нет
Направление потока среды - двустороннее
Количество болтовых отверстий для фланца - 8 шт
Диаметр болтовых отверстий для фланца - 16 мм
Длина цепи - 10 м
Вес цепи - 7.5 кг
Вес - 9.5 кг
Гарантия - 12 мес.
Средний срок службы - 10 лет
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40, шибер - сталь нержавеющая 304, уплотнение - NBR, межфланцевая, управление - штурвал с цепью

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40 со штурвалом с цепью:

DN - 80 мм
L - 51 мм
D - 200 мм
D1 - 160 мм
D2 - 132 мм
D0 - 250 мм
H1 - 358 мм
N-Th - 8-М16
T - 12 мм
Ød - 18 мм
E - 2 шт
F - 6 шт

Эскиз размеров задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40 со штурвалом с цепью

Размеры звена цепи:

L - 23.3 мм
H - 15 мм
D - 4 мм

Эскиз размеров звена цепи

Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40 со штурвалом с цепью:

№	Наименование	Материал
1	Корпус	Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
2	Седловое уплотнение	NBR
3	Шибер	Нержавеющая сталь AISI/SS 304/08Х18Н10
4	Уплотнение направляющей	PTFE
5	Уплотнение	PTFE
6	Сальниковая набивка	сталь WCB
7	Штифт	сталь 45
8	Зажимной патрон	сталь WCB
9	Шток	сталь 2Cr13
10	Стойка	сталь Q235
11	Головная часть стойки	чугун HT200
12	Подшипник	сталь GCr15
13	Гайка	латунь
14	Цепь	сталь Q235 оцинкованная

Эскиз материалов задвижки шиберной DN.ru GVKR1331N-2W-Fb-CC Ду80 Ру16, корпус - чугун GGG40 со штурвалом с цепью
