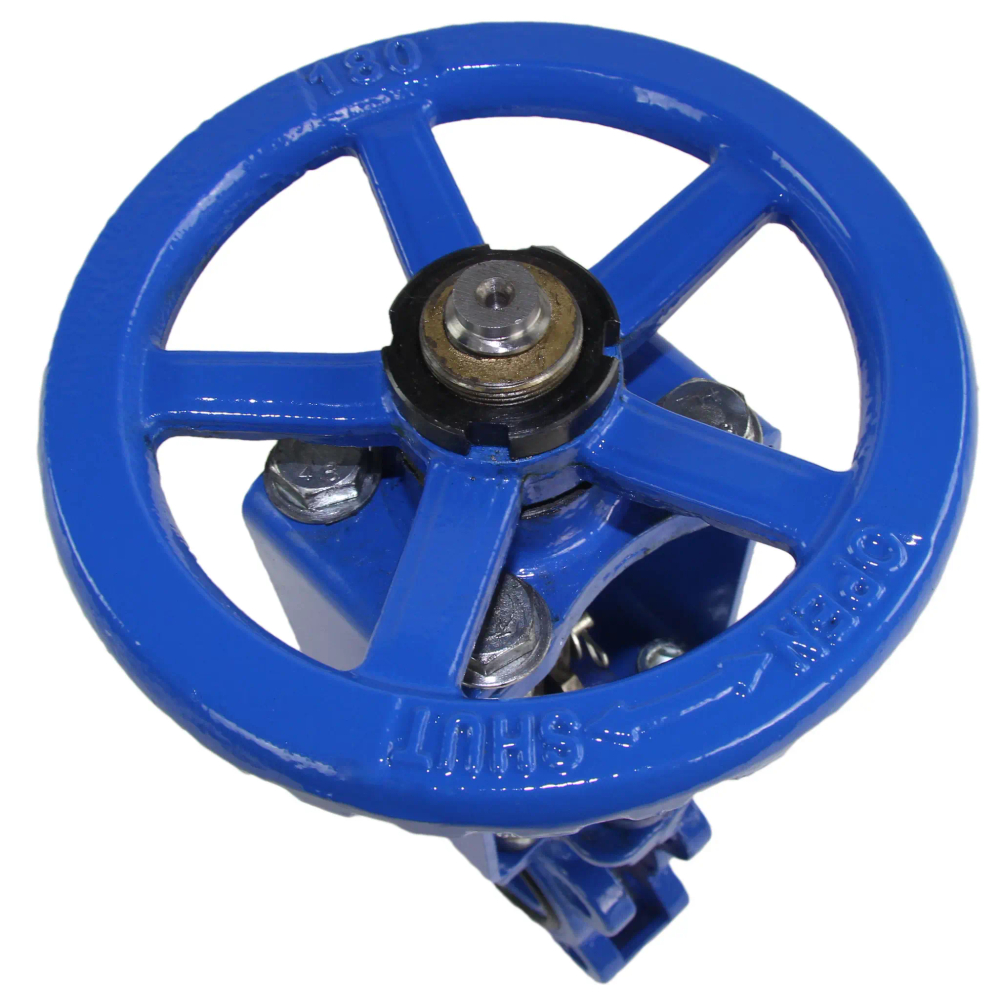

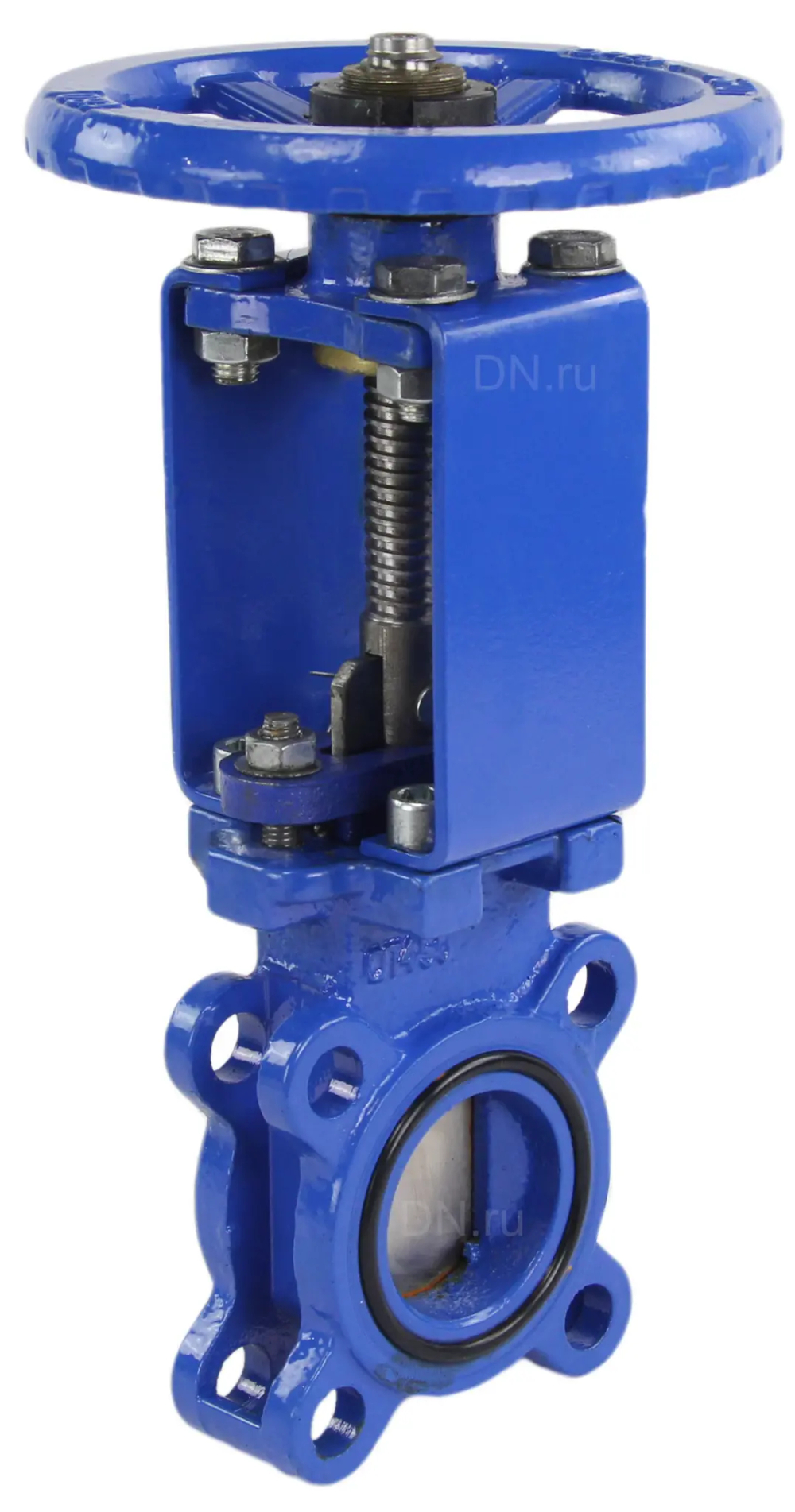

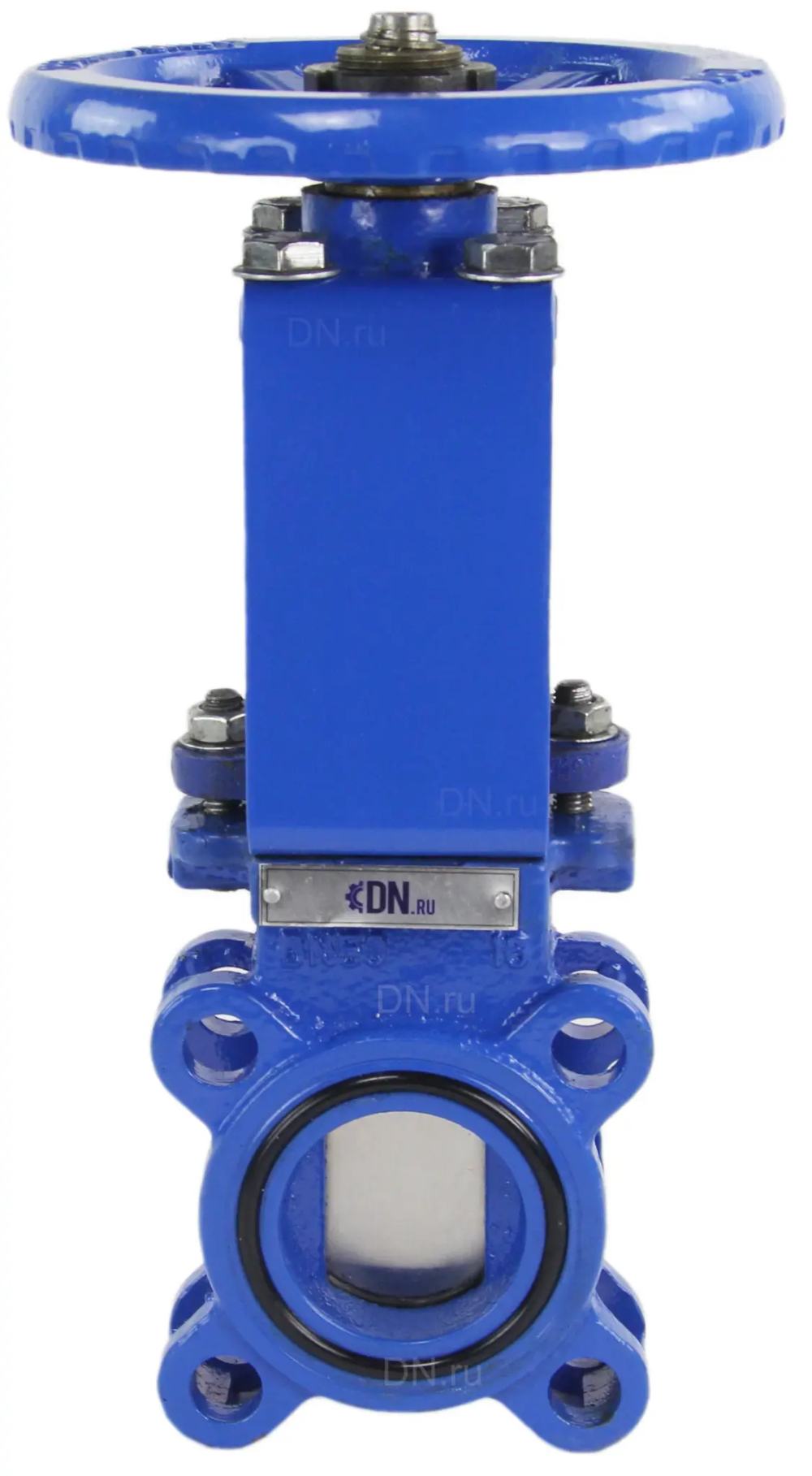

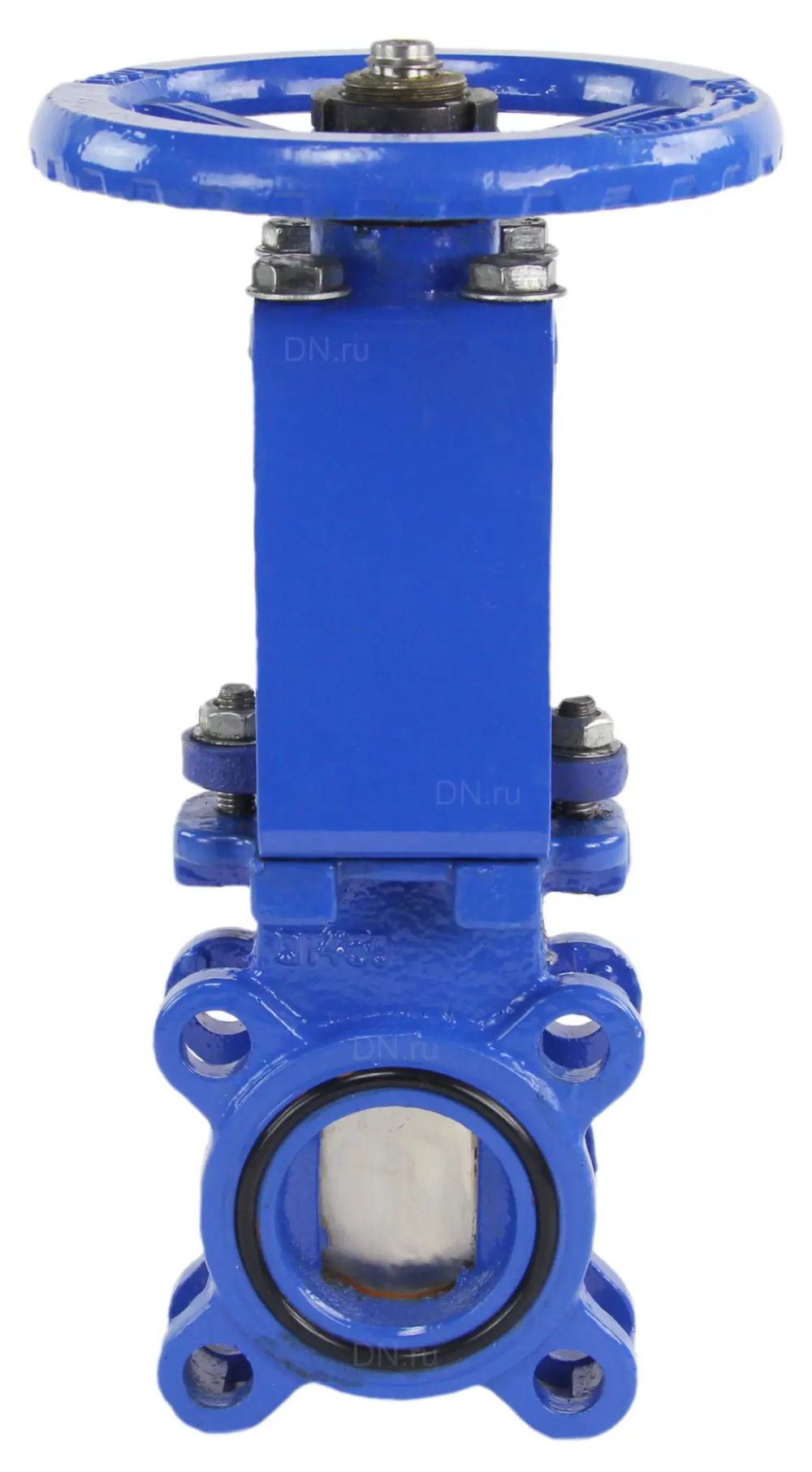

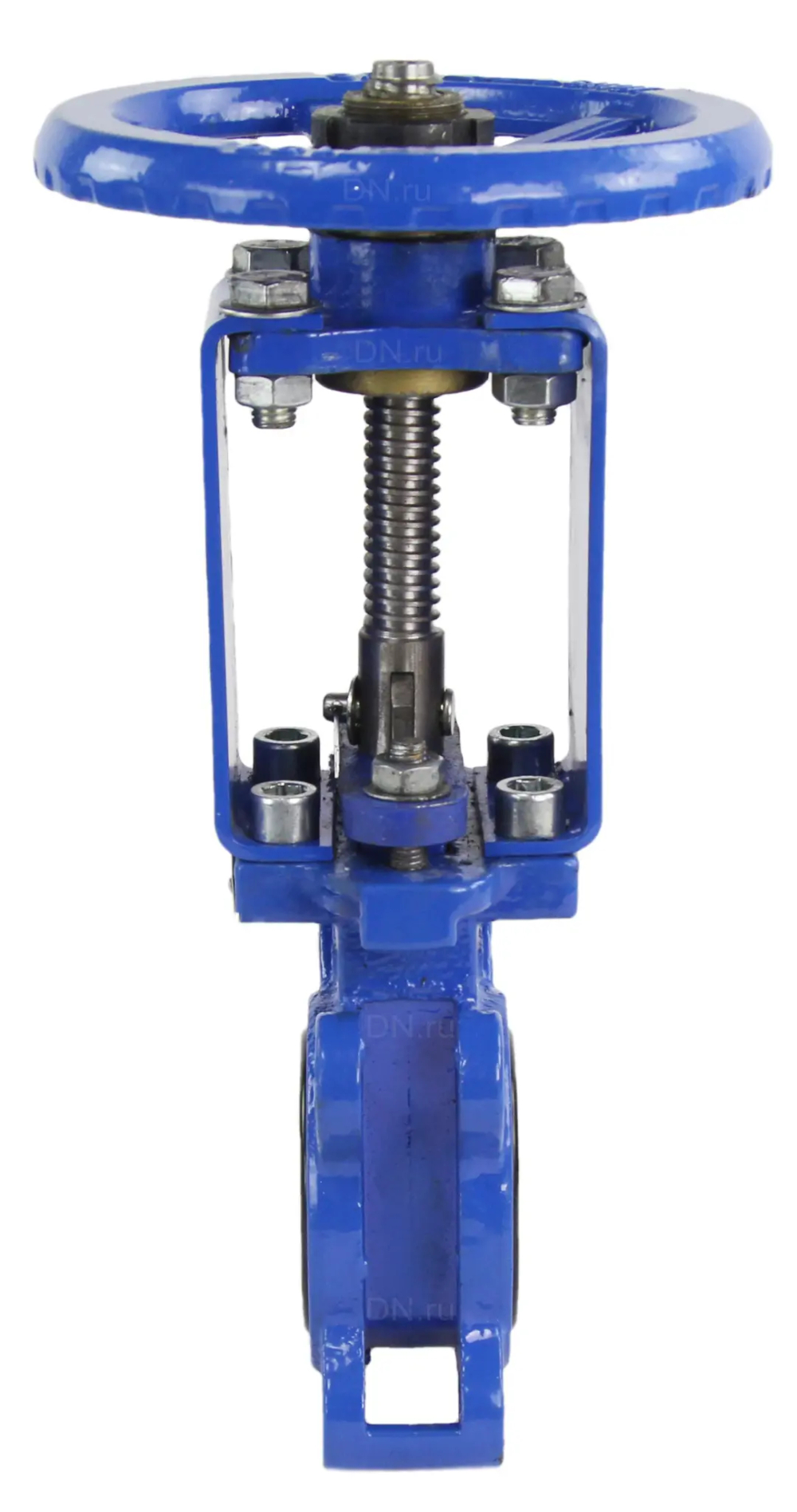

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Name: Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал
SKU: D040-07563
Price: 12458.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

50.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

NBR

Тип управления:

ручной

Класс материала корпуса:

чугун

Тип задвижки:

Шиберная

Диаметр условный:

Ду50 мм

Давление условное:

10 бар

Температура рабочей среды, max:

90 ℃

Конструкция шпинделя:

выдвижной

Клин:

однодисковый

Взрывозащищенный корпус:

нет

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности.
Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.

Параметры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10:

Тип задвижки - Шиберная
Направление потока - Двустороннего действия
Диаметр номинальный DN - 50 мм
Давление номинальное PN - 10 бар
Номинальное давление фланцев - 10 бар
Температура рабочей среды - от -10 до +90 °C
Среда - вязкие среды, сточные воды, вода техническая, жидкая среда, порошковые и кристаллизованные среды
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Управление - ручное/штурвал/маховик
Конструкция штока - выдвижной
Клин - однодисковый
Тип уплотнения - NBR
Вес - 8 кг
Страна производитель - Россия
Гарантия - 12 мес.

Задвижка шиберная DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10:

DN - 50 мм
L - 50±2 мм
D - 165 мм
D1 - 125 мм
D2 - 99 мм
D0 - 180 мм
H - 290 мм
H2 - 96 мм
N-Th - 4-М16 мм
d - 18 мм

Эскиз задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10

Материалы задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10:

№	Наименование	Материал
1	Корпус	чугун GGG40 (аналог ВЧ40)
2	Седловое уплотнение	нитрил NBR
3	Нож	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Сальник	ковкий чугун
5	Пластины опорные	углеродистая сталь
6	Шток	чугун
7	Штурвал	-

Эскиз материалов задвижки шиберной DN.ru GVKR1331N-2W-Fb-S Ду50 Ру10

Характеристики

Бренд

DN (ДН) Россия

Строительная длина

50.00 мм

Серия

GVKR

Тип присоединения

межфланцевый

Уплотнение

NBR

Тип управления

ручной

Класс материала корпуса

чугун

Тип задвижки

Шиберная

Диаметр условный

Ду50 мм

Давление условное

10 бар

Температура рабочей среды, max

90 ℃

Конструкция шпинделя

выдвижной

Клин

однодисковый

Взрывозащищенный корпус

нет

Направление потока

Двустороннего действия

Наличие концевых выключателей

нет
