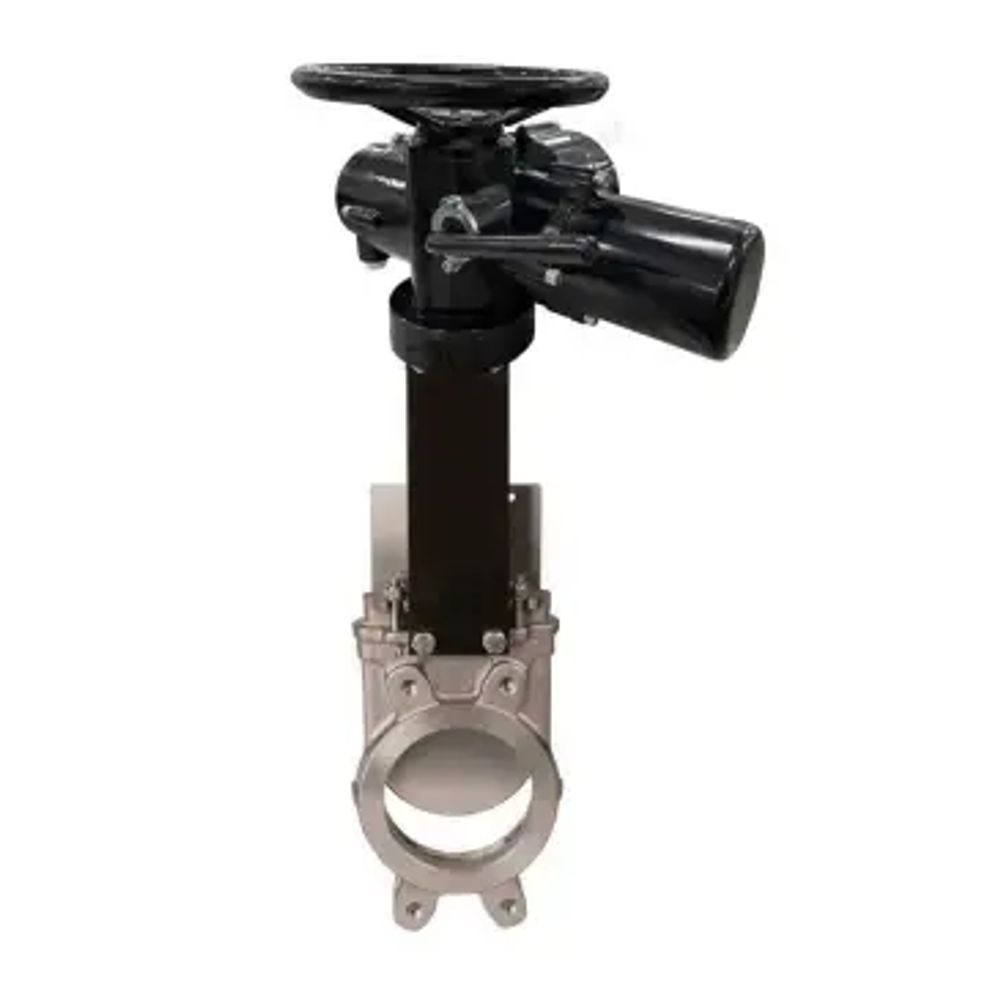

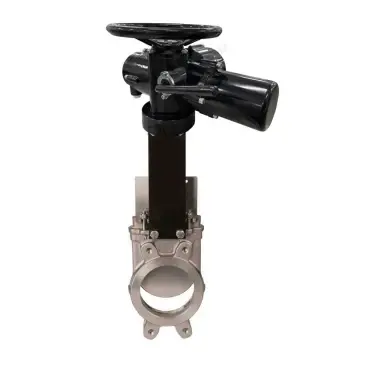

Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

(0)
(0)
Добавить в сравнение
Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым
Характеристики
Бренд:
DN (ДН) Россия
Серия:
GVKR3131E-2W-Fb-ОСТ
Тип присоединения:
межфланцевый
Уплотнение:
EPDM
Тип управления:
электропривод
Класс материала корпуса:
нержавеющая сталь
Тип задвижки:
Шиберная
Диаметр условный:
Ду300 мм
Давление условное:
10 бар
Температура рабочей среды, max:
120 ℃
Конструкция шпинделя:
выдвижной
Направление потока:
Двустороннего действия
Наличие концевых выключателей:
нет
Все характеристики
за шт.
В корзине шт Перейти
Нет в наличии
Купить в 1 клик
Наличие на складе Екатеринбург:
Выбрать
    Описание
    Характеристики
    Отзывы
    Описание

    Характеристики

    Основные технические характеристики задвижки шиберной DN.ru GVKR3131E-2W-Fb-ОСТ MT-N-020EM-O2-220-У1 Ду300 Ру10:

    • Тип задвижки - Шиберная
    • Диаметр номинальный DN - 300 мм
    • Давление номинальное PN - 10 бар
    • ISO фланца арматуры - Тип АК
    • Температура рабочей среды - от -30°С до + 120°С
    • Тип присоединения - межфланцевый
    • Класс герметичности по ГОСТ 9544-2015 - "A"
    • Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
    • Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
    • Строительная длина - 76 мм
    • Класс материала корпуса - нержавеющая сталь
    • Управление - С электроприводом
    • Конструкция шпинделя - выдвижной
    • Тип уплотнения - EPDM
    • Крутящий момент - 200 Нм
    • Вес - 76 кг
    • Страна производитель - Россия
    Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

    Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

    Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3131E-2W-Fb-ОСТ MT-N-020EM-O2-220-У1 Ду300 Ру10:

    • Dn - 300 мм
    • L - 76 мм
    • D - 370 мм
    • H - 745 мм
    • L1 - 470 мм
    		 Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

    Эскиз задвижки шиберной DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10

    Основные материалы деталей задвижки шиберной DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10:

    № Наименование детали Материал
    1 Корпус нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
    2 Шибер нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
    3-4 Болт-гайка сталь А2-сталь А4
    5 Уплотнение PTFE+графит
    6 Сальниковая набивка сталь WCB (аналог сталь 25Л)
    7-9 Болт-гайка сталь А2-сталь А4
    10 Шток нержавеющая сталь AISI/SS 304
    11 Стойка сталь А3
    12 Седловое уплотнение EPDM
    13 Головная часть стойки сталь WCB (аналог сталь 25Л)
    14 Гайка латунь
    15 Штифт сталь 45
    16 Шплинт нержавеющая сталь А3
    Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

    Эскиз материалов задвижки шиберной DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10

    Технические параметры электропривода DN.ru MT-N-020EM-O2-220-У1:

    • Модель - MT-N-020EM-O2-220-У1
    • Конструкция - Многооборотный
    • Тип двигателя - асинхронный
    • Класс защиты корпуса - IP67
    • Тип присоединения - ОСТ 26-07-763-73
    • Моментная муфта - Есть
    • Средний ресурс, циклов закрытие/открытие - 5 000
    		 Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

    Схема подключения электропривода DN.ru MT-N-020EM-O2-220-У1

    Таблица деталей электропривода DN.ru MT-N-020EM-O2-220-У1:

    № п/п Наименование
    1 Корпус
    2 Присоединительный фланец
    3 Электродвигатель
    4 Штурвал
    5 Рычаг переключения ручного режима
    6 Кабельные вводы
    7 Крышка механизма управления
    8 Окно указателя положения
    9 Заглушка
    		Задвижка шиберная DN.ru GVKR3131E-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

    Эскиз деталей электроопривода DN.ru MT-N-020EM-O2-220-У1
