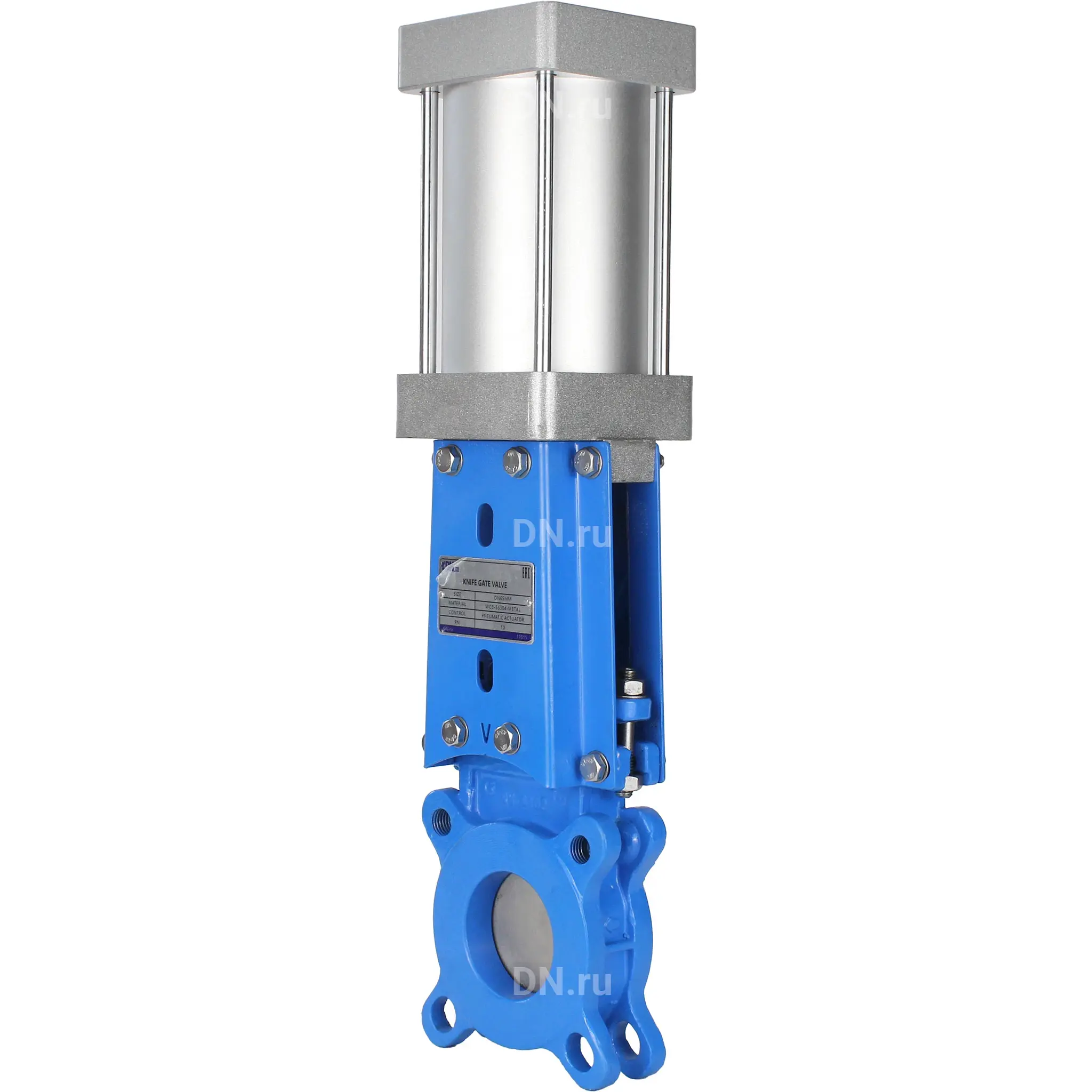

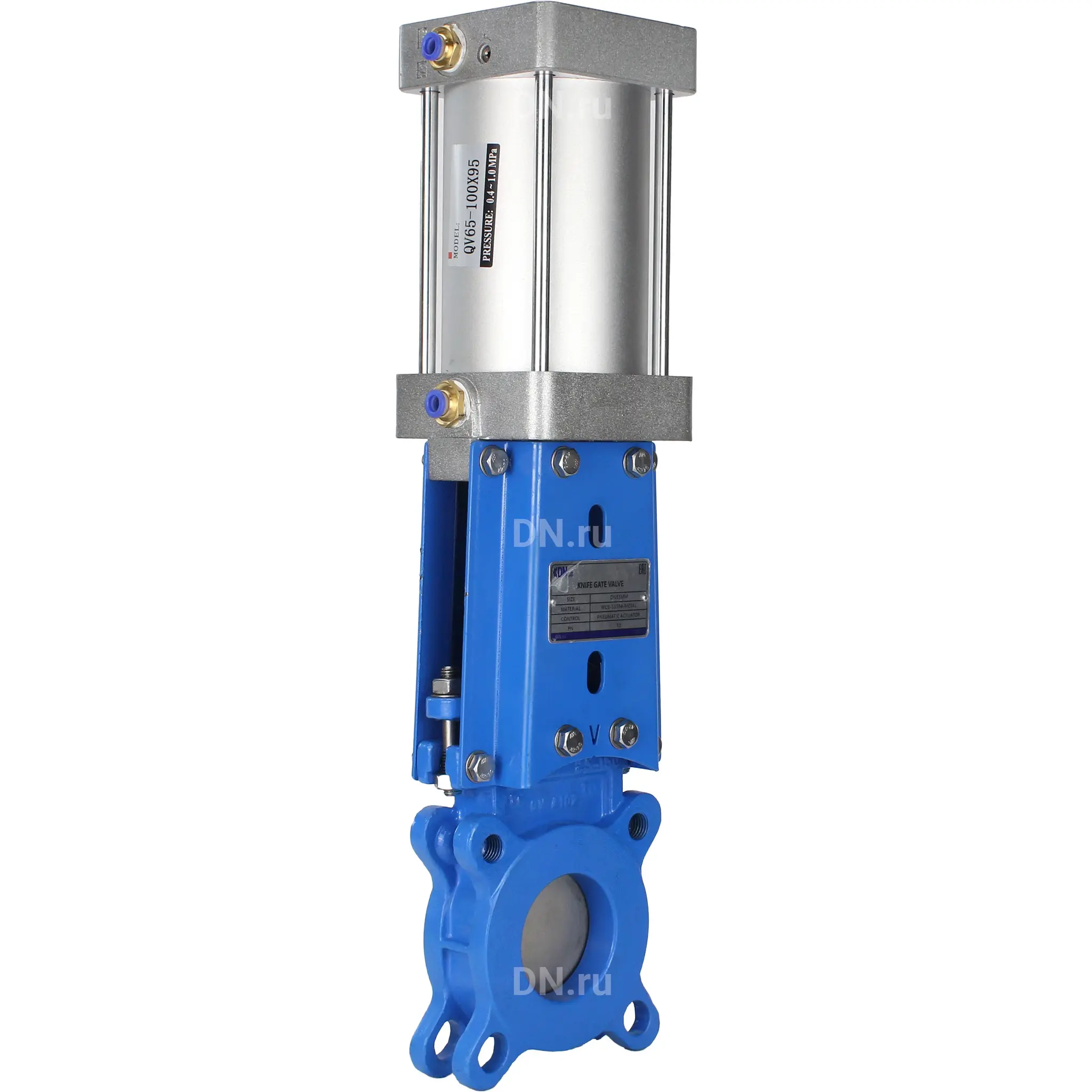

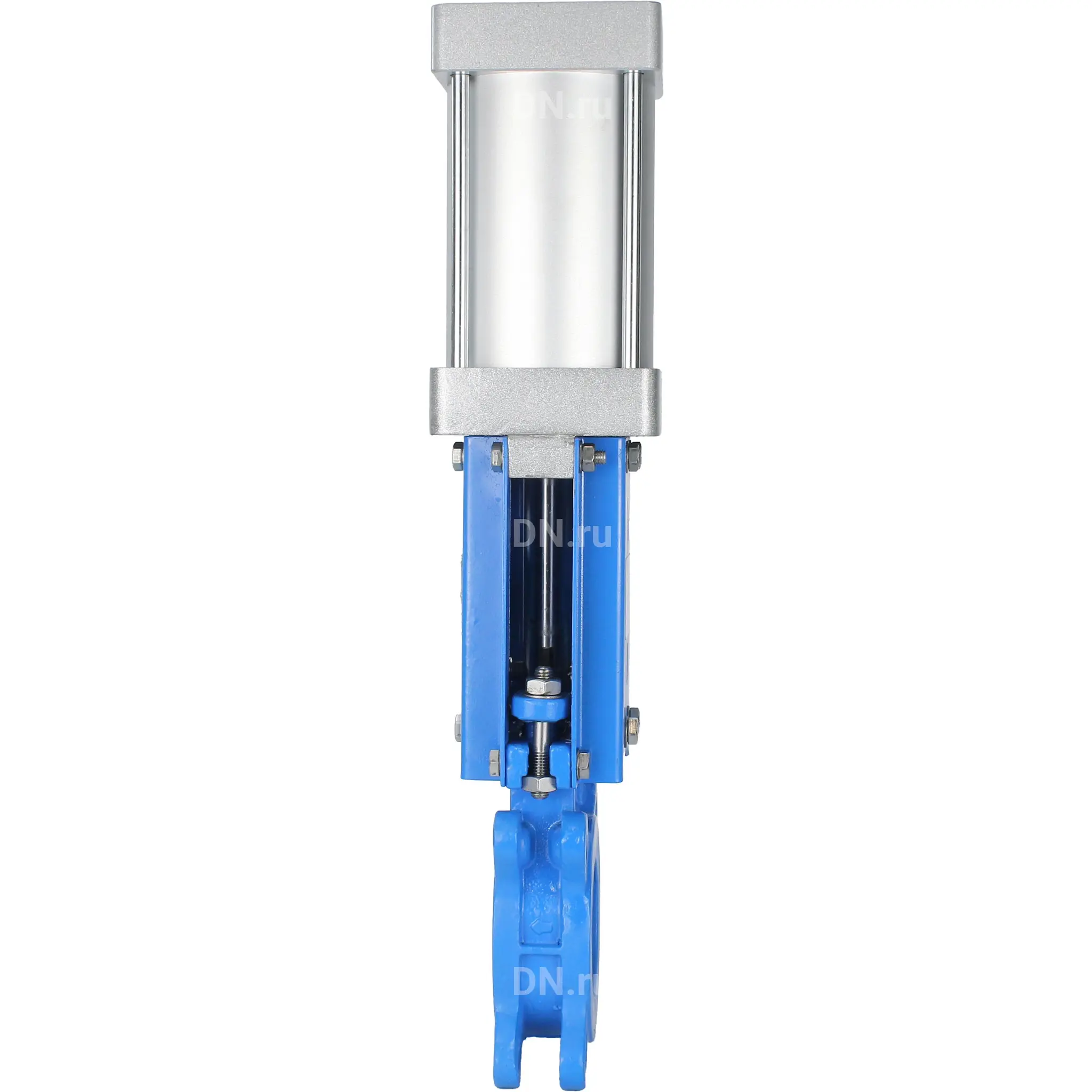

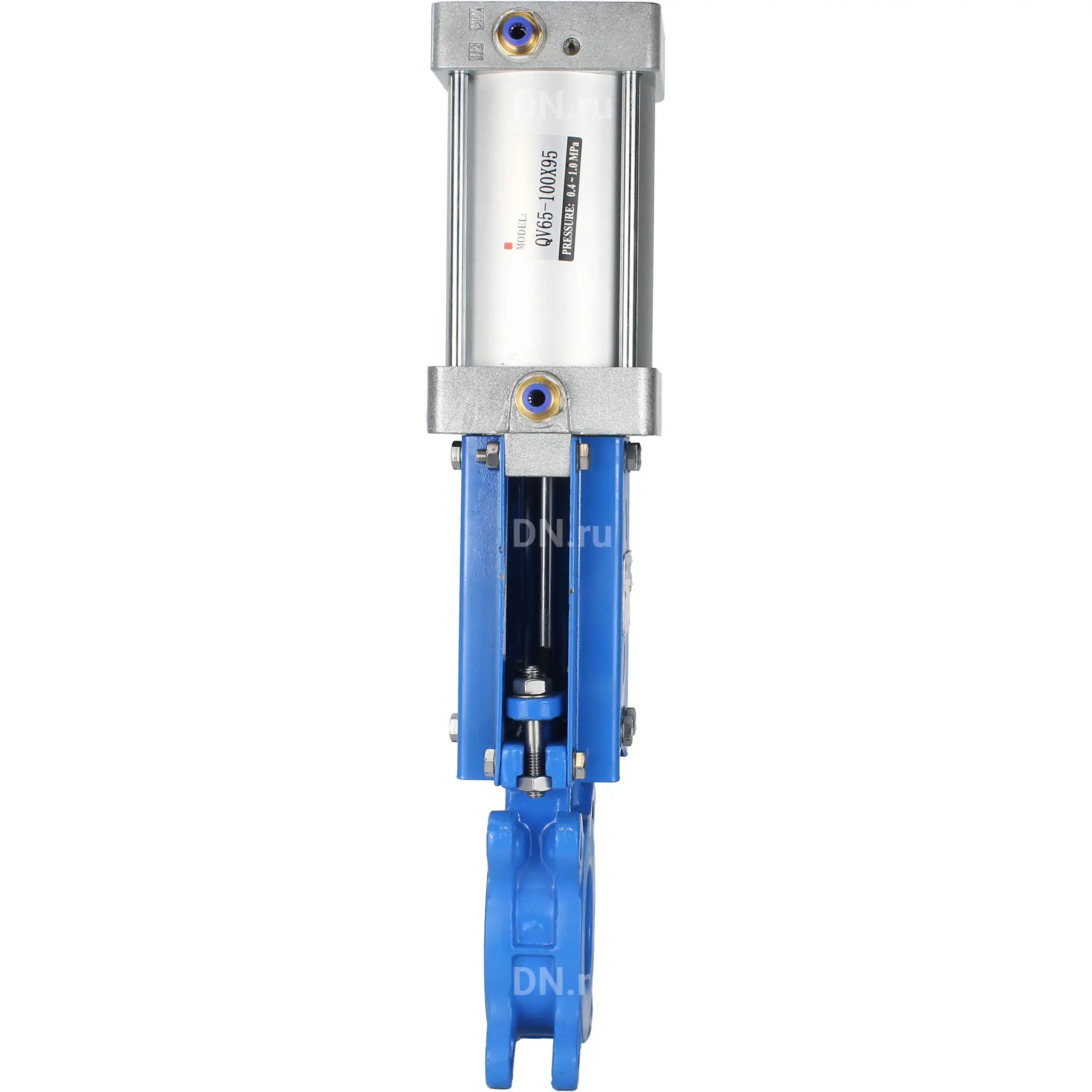

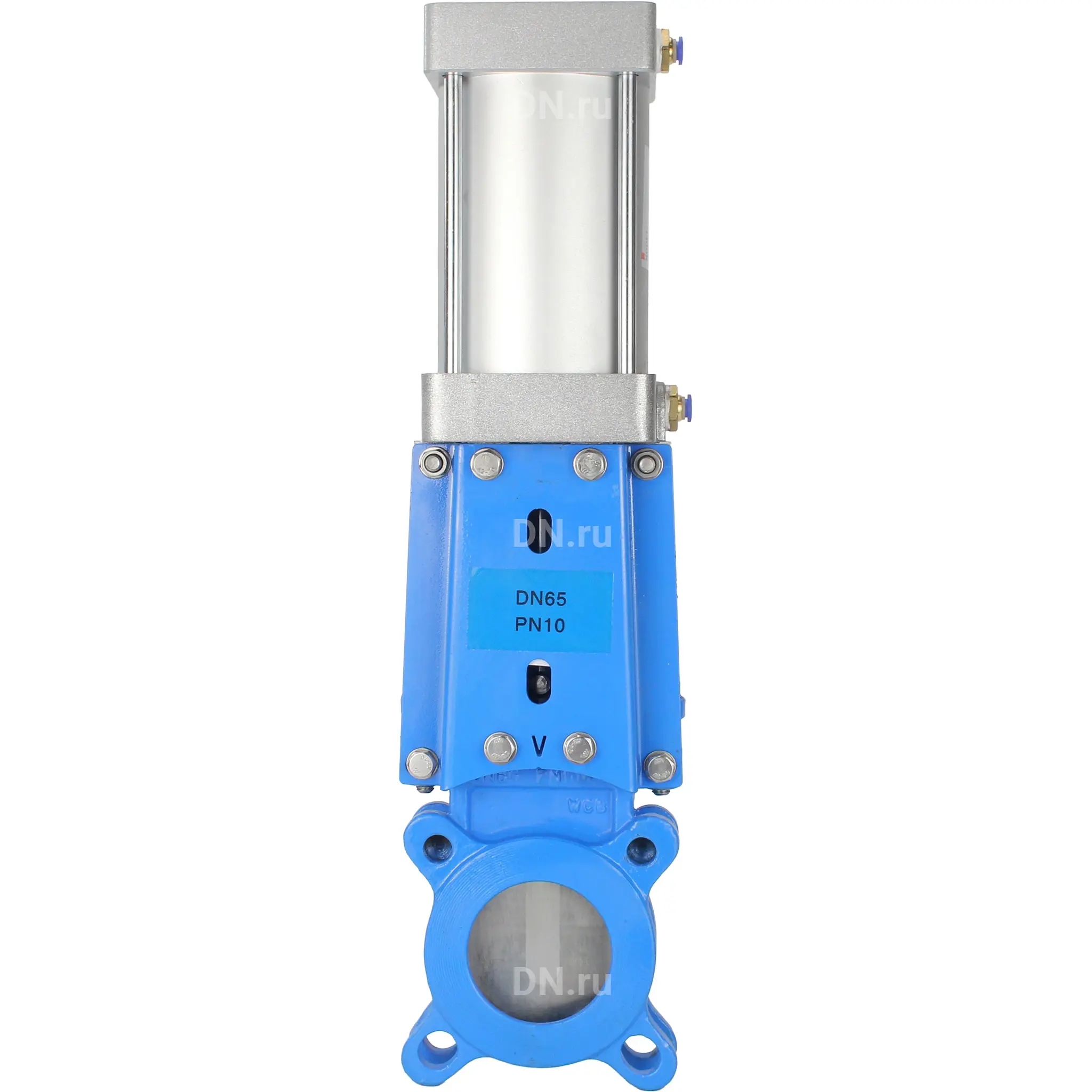

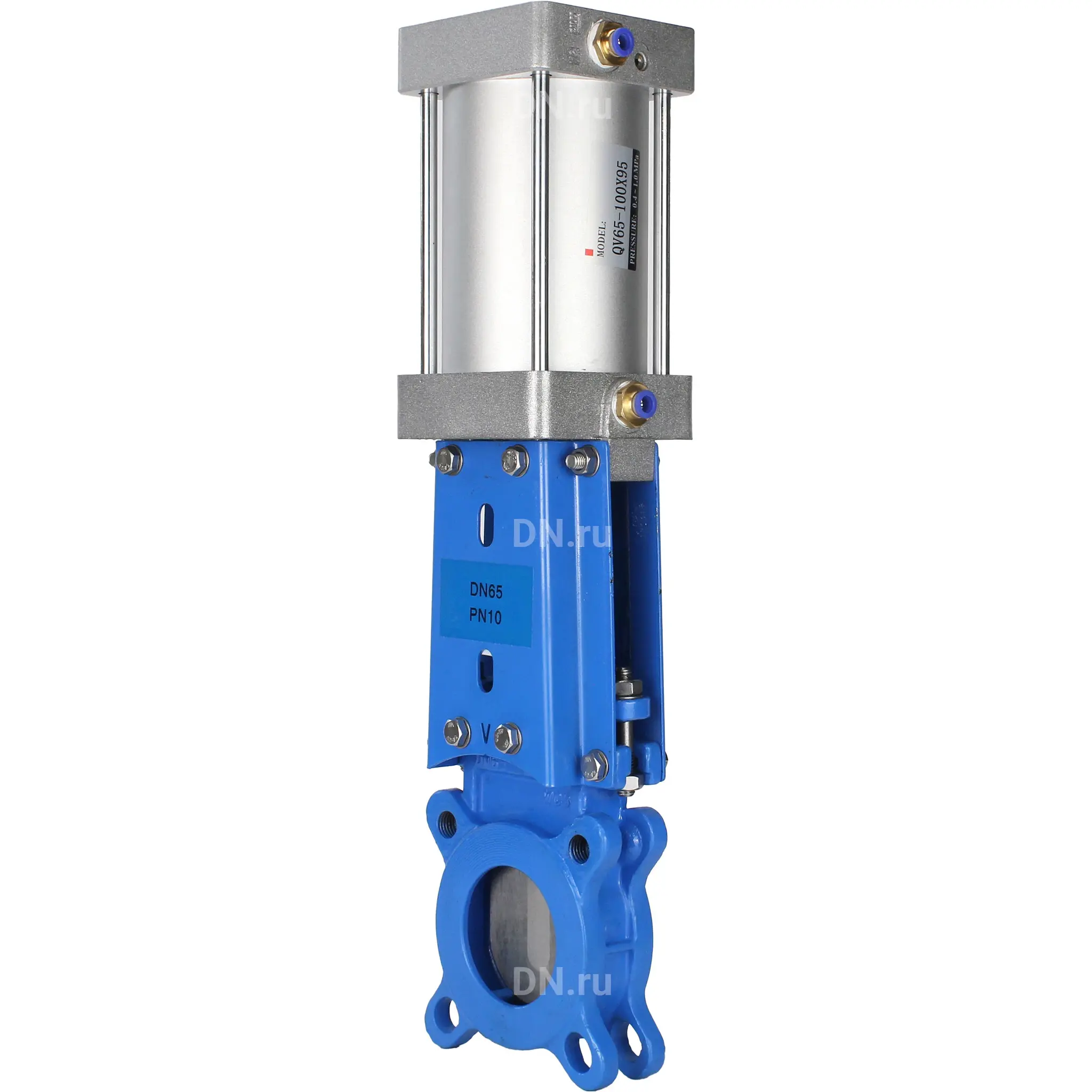

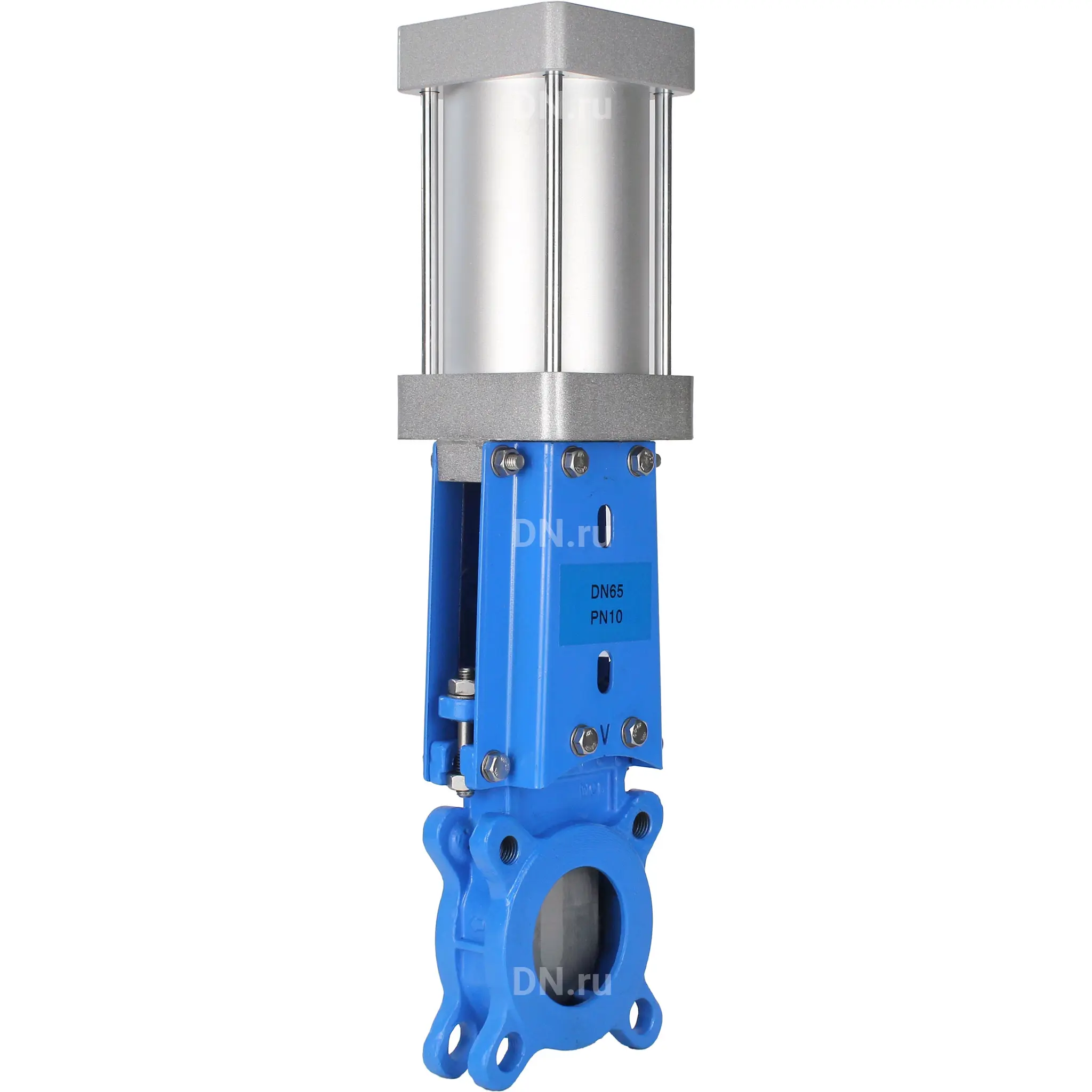

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Name: Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
SKU: D040-07804
Price: 180137.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

70.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

пневмопривод

Класс материала корпуса:

нержавеющая сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду200 мм

Давление условное:

16 бар

Температура рабочей среды, max:

500 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

одностороннего действия

Наличие концевых выключателей:

нет

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

нет

Наличие блока подготовки воздуха:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Общие параметры задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16, односторонней, межфланцевой, шпиндель - выдвижной, нерж. сталь 304, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ:

Тип задвижки - Шиберная
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Номинальное давление фланцев - 16 бар
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 70 мм
Класс материала корпуса - нержавеющая сталь
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Тип уплотнения - Металл
Вес - 31 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16, односторонней, межфланцевой, шпиндель - выдвижной, нерж. сталь 304, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ:

DN - 200 мм
L - 70 мм
D - 340 мм
D1 - 295 мм
D2 - 266 мм
D0 - 125 мм
H1 - 880 мм
T - 18 мм
d - 23 мм
● - 4 мм
O - 8 мм
N-Th - 12-М20 мм
G - 1/2″ мм

Эскиз задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16, односторонней, межфланцевой, шпиндель - выдвижной, нерж. сталь 304, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ

Материалы задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16, односторонней, межфланцевой, шпиндель - выдвижной, нерж. сталь 304, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
2	Подкладка	EPDM
3	Стальное кольцо	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
4	Шибер	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
5	Уплотнение направляющей	PTFE
6	Набивка	PTFE
7	Сальниковая набивка	нержавеющая сталь AISI 304 (аналог 08Х18Н10)
8	Патрон	сталь WCB (аналог 25Л)
9	Шток	сталь 45+Cr
10	Стойка	сталь Q235 (аналог Cт3)
11	Переключатель	-
12	Головная часть стойки	чугун GGG40 (аналог ВЧ40)
13	Пневмоцилиндр	-
14	Соленоидный клапан	-
15	Фильтр	-
16	Клин	нержавеющая сталь AISI 304 (аналог 08Х18Н10)

Эскиз материалов задвижки шиберной DN.ru GVKR3131M-1W-Fb-2P Ду200 Ру16, односторонней, межфланцевой, шпиндель - выдвижной, нерж. сталь 304, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ

Габаритные и установочные размеры пневмоцилиндра SC 125x220:

А - 140 мм
A1 - 155 мм
A2 - 85 мм
A3 - 60 мм
A4 - 130 мм
h3 - 15 мм
h4 - 15 мм
N-M - 4-M10 мм
n-d - 2-Ø10,2 мм
B - 140 мм
B1 - 95±0,5 мм
B2 - 42±0,5 мм
C - 40 мм
D - Ø125 мм
E - 30 мм
F - 8,2±0.1 мм
S - 170±1 мм
H - 255 мм
H1 - 33±1 мм
H2 - 14±0,5 мм
H3 - 28,5±1 мм
d1 - 12,2 мм

Эскиз габаритов пневмоцилиндра SC 125x220

Общие параметры пневмоцилиндра SC 125x220:

Тип действия - двойного действия
Рабочая среда - сжатый воздух
Тип крепления - FA FB CA CB LB YB
Демпфирование - регулируемое
Рабочий диапазон давления - 1-9 бар
Максимально допустимое давление - 13,5 бар
Диапазон рабочих температур - от -5 до 70°С
Диапазон скоростей - от 50 до 800 мм/с
Диаметр поршня - 125 мм
Ход штока - 220 мм
