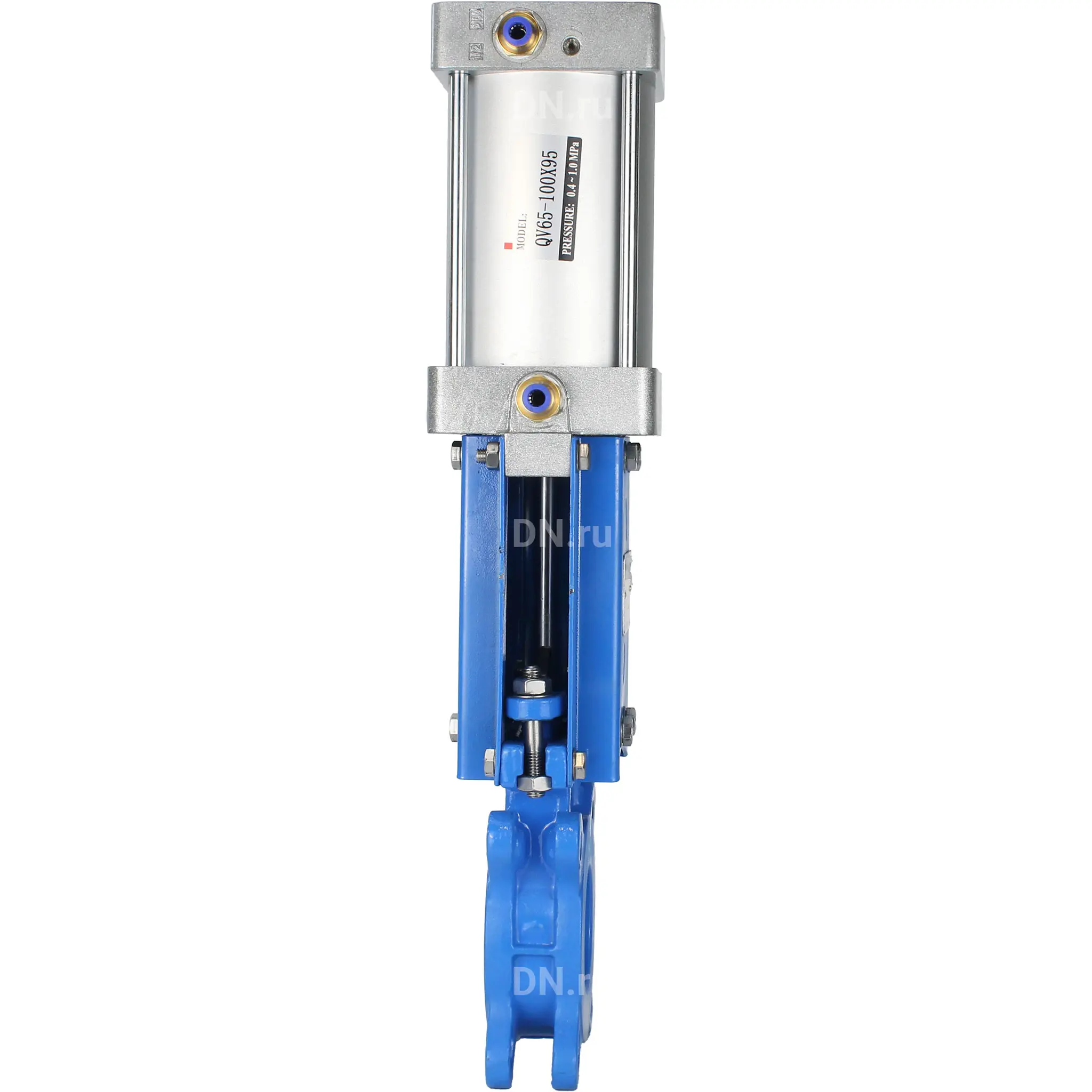

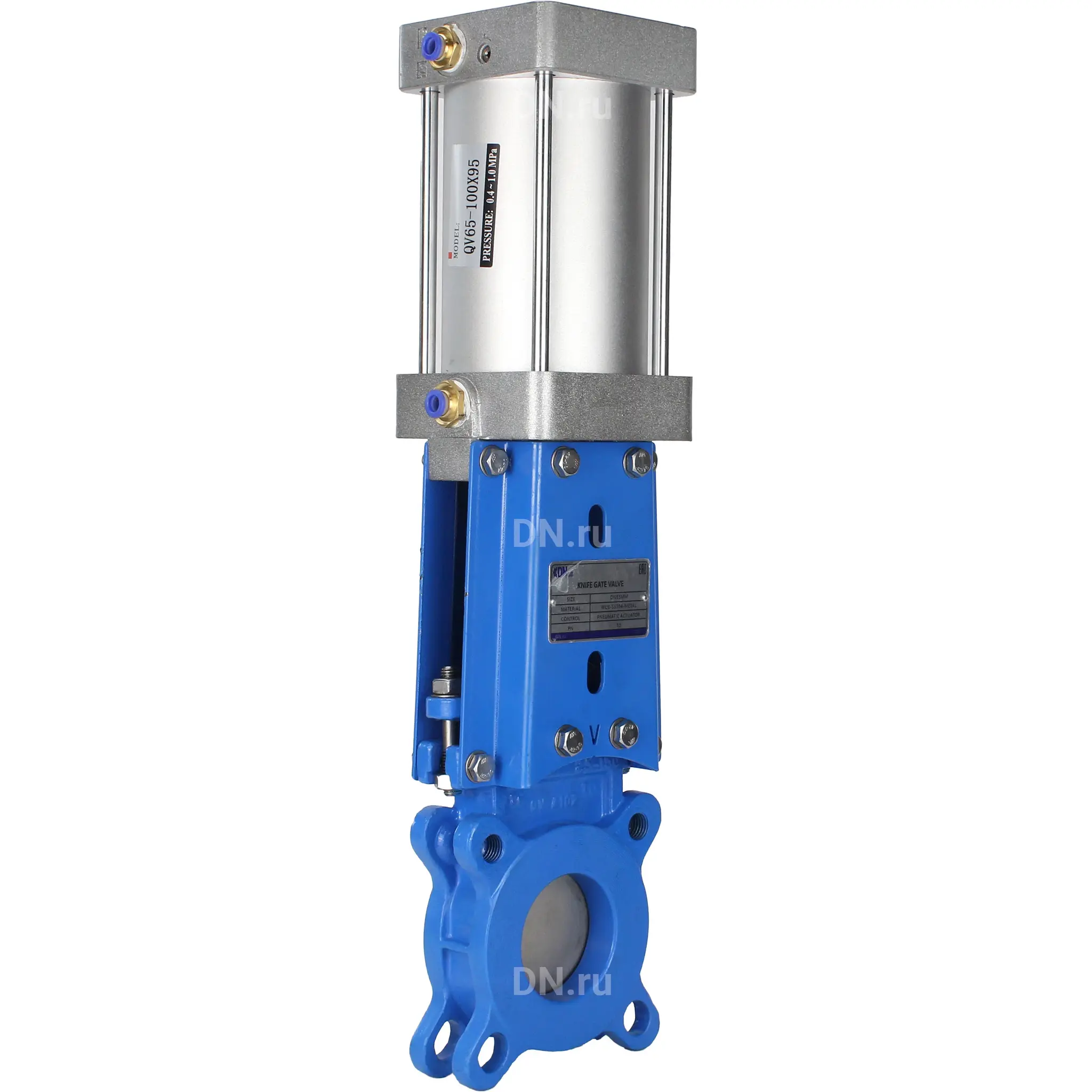

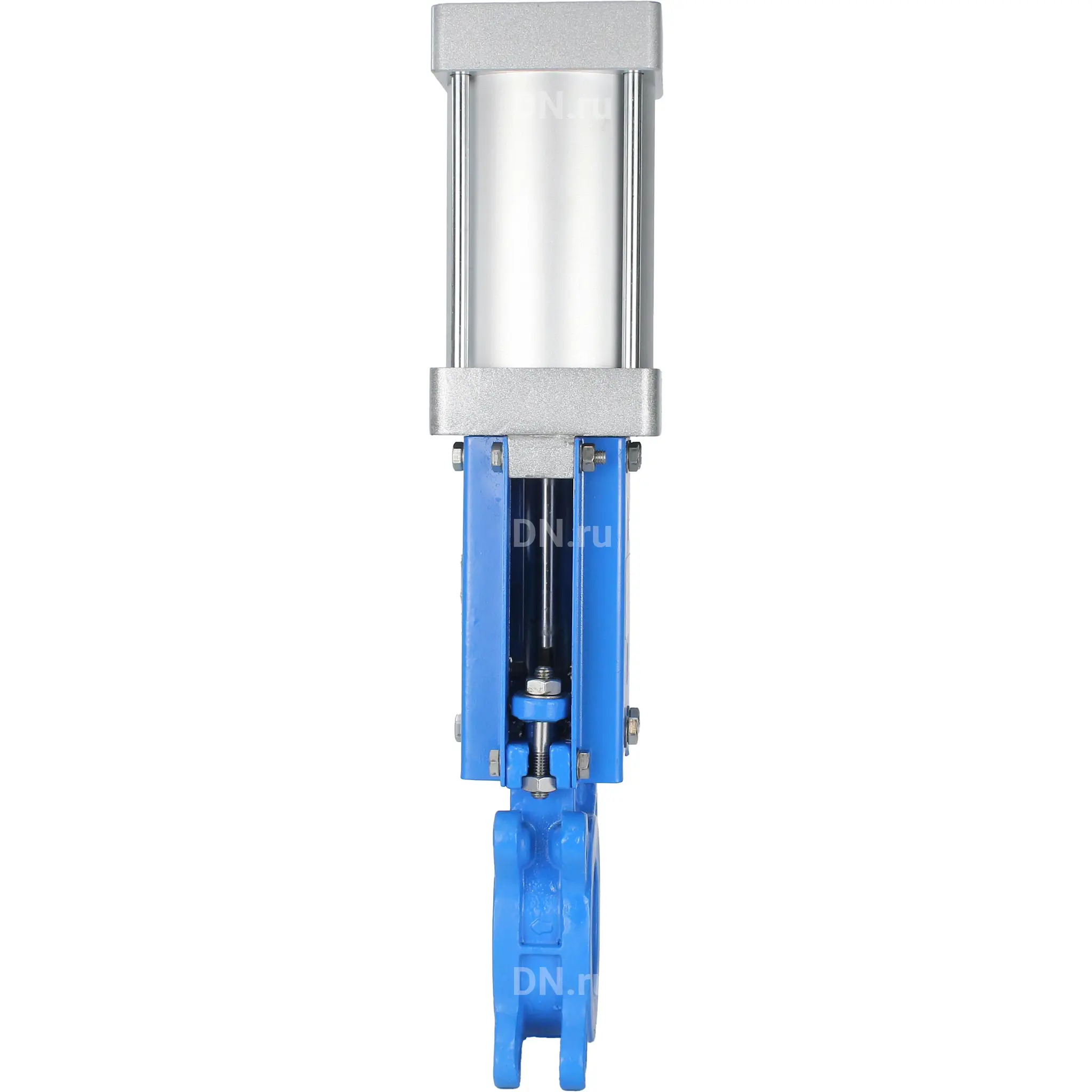

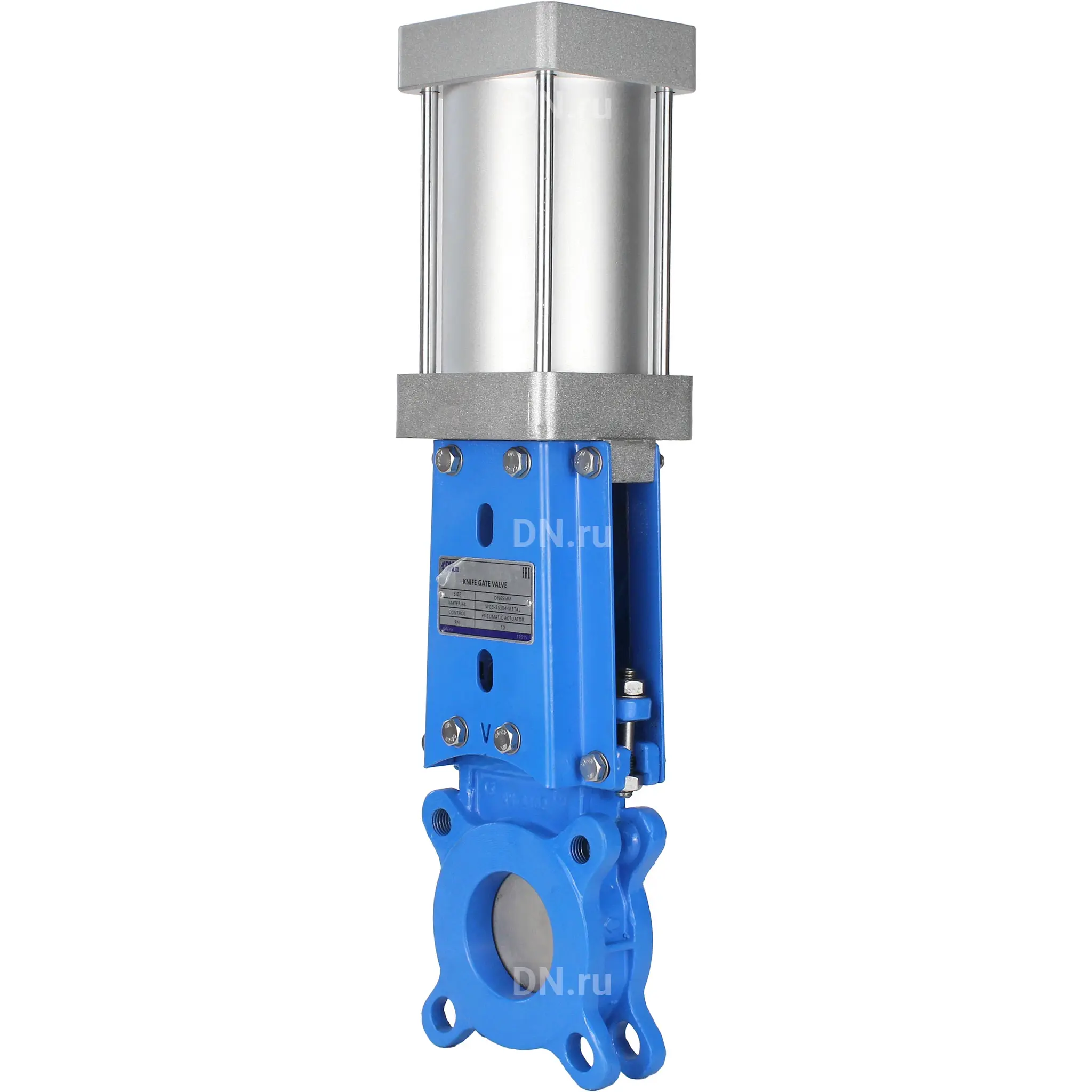

Задвижка шиберная DN.ru GVKR3131M-1W-Fb-2P Ду50 Ру16 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 304, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом

Задвижки шиберные DN.ru GVKR3131M-1W-Fb-2P Ду50 Ру16 предназначены для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения и химической промышленности. 1.3. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Защитный кожух закрывает и эффективно защищает резьбу и поверхность штока от коррозии под воздействием внешней среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара.

• Тип задвижки - Шиберная
• Диаметр номинальный DN - 50 мм
• Давление номинальное PN - 16 бар
• Рабочее давление - 16 бар
• Давление номинальное фланцев - 10/16 бар
• Температура рабочей среды - от -20 до + 120
• Тип присоединения - межфланцевый
• Класс герметичности по ГОСТ 9544-2015 - "A"
• Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
• Строительная длина - 48 мм
• Класс материала корпуса - нержавеющая сталь
• Управление - С пневмоприводом
• Конструкция шпинделя - выдвижной
• Клин - однодисковый
• Тип уплотнения - Металл
• Вес - 8 кг
• Страна производитель - Россия
• Страна производитель привода - Китай

• Ду - 50 мм
• L - 48 мм
• D - 165 мм
• D1 - 125 мм
• D2 - 99 мм
• H - 430 мм
• H1 - 510 мм
• nxTh - 4x16
