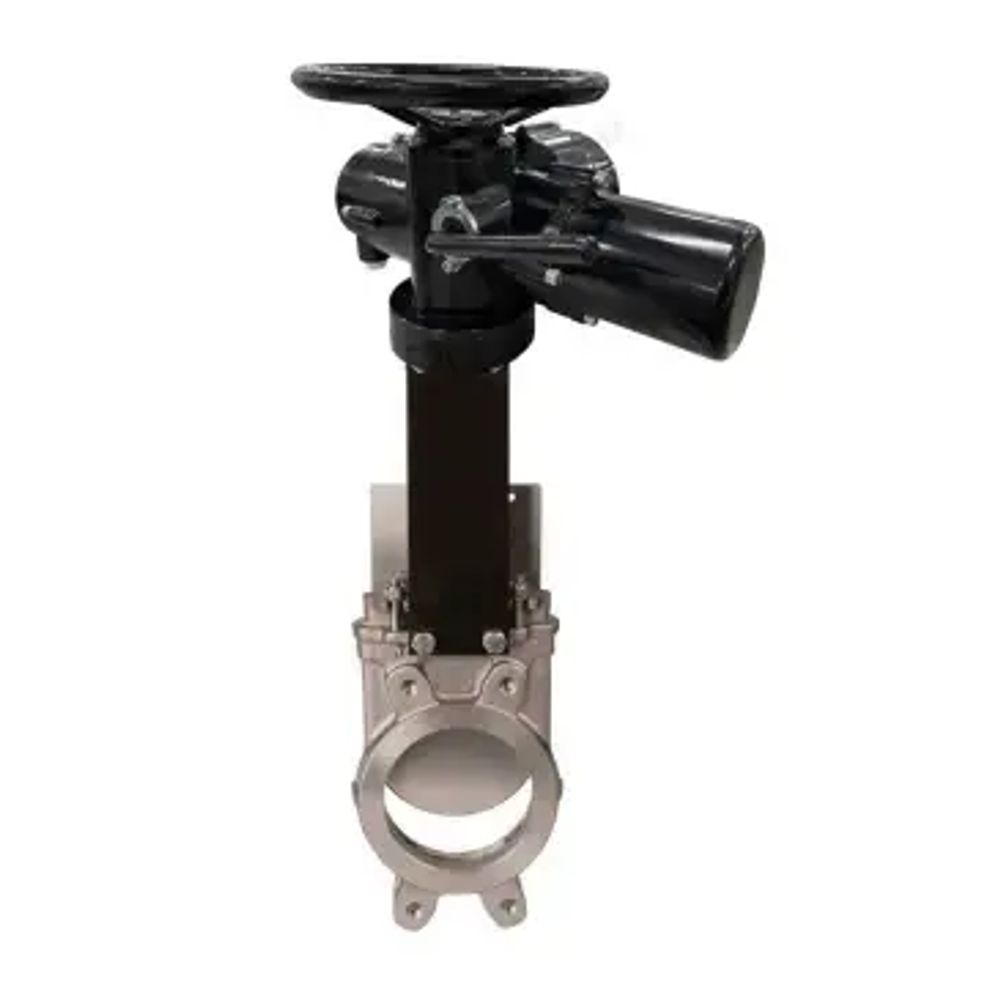

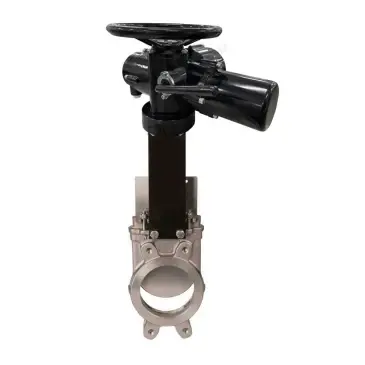

Задвижка шиберная DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

Name: Задвижка шиберная DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым
SKU: D040-09456
Price: 373901.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

Характеристики

Бренд:

DN (ДН) Россия

Серия:

GVKR3131M-2W-Fb-ОСТ

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

электропривод

Класс материала корпуса:

нержавеющая сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду300 мм

Давление условное:

10 бар

Температура рабочей среды, max:

300 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Основные технические характеристики задвижки шиберной DN.ru GVKR3131M-2W-Fb-ОСТ MT-N-020EM-O2-220-У1 Ду300 Ру10:

Тип задвижки - Шиберная
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 10 бар
ISO фланца арматуры - Тип АК
Температура рабочей среды - от -20°С до + 300°С
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 76 мм
Класс материала корпуса - нержавеющая сталь
Управление - С электроприводом
Конструкция шпинделя - выдвижной
Тип уплотнения - Металл
Крутящий момент - 200 Нм
Вес - 76 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 304, уплотнение - METAL, с электроприводом многооборотным DN.ru MT-N-020EM-O2-220-У1 пятикулачковым

Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3131M-2W-Fb-ОСТ MT-N-020EM-O2-220-У1 Ду300 Ру10:

Dn - 300 мм
L - 76 мм
D - 370 мм
H - 745 мм
L1 - 470 мм

Эскиз задвижки шиберной DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10

Основные материалы деталей задвижки шиберной DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
2	Шибер	нержавеющая сталь AISI/SS 304 (аналог 08Х18Н10)
3-4	Болт-гайка	сталь А2-сталь А4
5	Уплотнение	PTFE+графит
6	Сальниковая набивка	сталь WCB (аналог сталь 25Л)
7-9	Болт-гайка	сталь А2-сталь А4
10	Шток	нержавеющая сталь AISI/SS 304
11	Стойка	сталь А3
12	Седловое уплотнение	METAL
13	Головная часть стойки	сталь WCB (аналог сталь 25Л)
14	Гайка	латунь
15	Штифт	сталь 45
16	Шплинт	нержавеющая сталь А3

Эскиз материалов задвижки шиберной DN.ru GVKR3131M-2W-Fb-ОСТ Ду300 Ру10

Технические параметры электропривода DN.ru MT-N-020EM-O2-220-У1:

Модель - MT-N-020EM-O2-220-У1
Конструкция - Многооборотный
Тип двигателя - асинхронный
Класс защиты корпуса - IP67
Тип присоединения - ОСТ 26-07-763-73
Моментная муфта - Есть
Средний ресурс, циклов закрытие/открытие - 5 000

Схема подключения электропривода DN.ru MT-N-020EM-O2-220-У1

Таблица деталей электропривода DN.ru MT-N-020EM-O2-220-У1:

№ п/п	Наименование
1	Корпус
2	Присоединительный фланец
3	Электродвигатель
4	Штурвал
5	Рычаг переключения ручного режима
6	Кабельные вводы
7	Крышка механизма управления
8	Окно указателя положения
9	Заглушка

Эскиз деталей электроопривода DN.ru MT-N-020EM-O2-220-У1

Характеристики

Бренд

DN (ДН) Россия

Серия

GVKR3131M-2W-Fb-ОСТ

Тип присоединения

межфланцевый

Уплотнение

Металл

Тип управления

электропривод

Класс материала корпуса

нержавеющая сталь

Тип задвижки

Шиберная

Диаметр условный

Ду300 мм

Давление условное

10 бар

Температура рабочей среды, max

300 ℃

Конструкция шпинделя

выдвижной

Направление потока

Двустороннего действия

Наличие концевых выключателей

нет

Все характеристики
