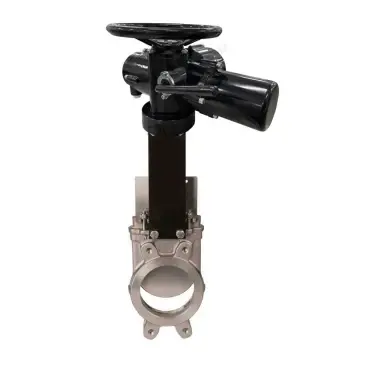

Задвижка шиберная DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 316, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-015EM-O2-220-У1 пятикулачковым

Name: Задвижка шиберная DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 316, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-015EM-O2-220-У1 пятикулачковым
SKU: D040-09409
Price: 285971.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 316, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-015EM-O2-220-У1 пятикулачковым

Характеристики

Бренд:

DN (ДН) Россия

Серия:

GVKR3232E-2W-Fb-ОСТ

Тип присоединения:

межфланцевый

Уплотнение:

EPDM

Тип управления:

электропривод

Класс материала корпуса:

нержавеющая сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду200 мм

Давление условное:

10 бар

Температура рабочей среды, max:

120 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Основные технические характеристики задвижки шиберной DN.ru GVKR3232E-2W-Fb-ОСТ MT-N-015EM-O2-220VAC-У1 Ду200 Ру10:

Тип задвижки - Шиберная
Диаметр номинальный DN - 200 мм
Давление номинальное PN - 10 бар
ISO фланца арматуры - Тип АК
Температура рабочей среды - от -30°С до + 120°С
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина - 70 мм
Класс материала корпуса - нержавеющая сталь
Управление - С электроприводом
Конструкция шпинделя - выдвижной
Тип уплотнения - EPDM
Крутящий момент - 150 Нм
Вес - 35 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10 межфланцевая с ОСТ-фланцем тип АК и круглым штоком, нержавеющая сталь 316, уплотнение - EPDM, с электроприводом многооборотным DN.ru MT-N-015EM-O2-220-У1 пятикулачковым

Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3232E-2W-Fb-ОСТ MT-N-015EM-O2-220VAC-У1 Ду200 Ру10:

Dn - 200 мм
L - 70 мм
D - 266 мм
H - 520 мм
L1 - 411 мм

Эскиз задвижки шиберной DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10

Основные материалы деталей задвижки шиберной DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10:

№	Наименование детали	Материал
1	Корпус	нержавеющая сталь AISI/SS 316 (аналог 08Х17Н13М2)
2	Шибер	нержавеющая сталь AISI/SS 316 (аналог 08Х17Н13М2)
3-4	Болт-гайка	сталь А2-сталь А4
5	Уплотнение	PTFE+графит
6	Сальниковая набивка	сталь WCB (аналог сталь 25Л)
7-9	Болт-гайка	сталь А2-сталь А4
10	Шток	нержавеющая сталь AISI/SS 316
11	Стойка	сталь А3
12	Седловое уплотнение	EPDM
13	Головная часть стойки	сталь WCB (аналог сталь 25Л)
14	Гайка	латунь
15	Штифт	сталь 45
16	Шплинт	нержавеющая сталь А3

Эскиз материалов задвижки шиберной DN.ru GVKR3232E-2W-Fb-ОСТ Ду200 Ру10

Технические параметры электропривода DN.ru MT-N-015EM-O2-220VAC-У1:

Модель - MT-N-015EM-O2-220VAC-У1
Конструкция - Многооборотный
Тип двигателя - асинхронный
Класс защиты корпуса - IP67
Тип присоединения - ОСТ 26-07-763-73
Моментная муфта - Есть
Средний ресурс, циклов закрытие/открытие - 5 000

Схема подключения электропривода DN.ru MT-N-015EM-O2-220VAC-У1

Таблица деталей электропривода DN.ru MT-N-015EM-O2-220VAC-У1:

№ п/п	Наименование
1	Корпус
2	Присоединительный фланец
3	Электродвигатель
4	Штурвал
5	Рычаг переключения ручного режима
6	Кабельные вводы
7	Крышка механизма управления
8	Окно указателя положения
9	Заглушка

Эскиз деталей электроопривода DN.ru MT-N-015EM-O2-220VAC-У1

Характеристики

Бренд

DN (ДН) Россия

Серия

GVKR3232E-2W-Fb-ОСТ

Тип присоединения

межфланцевый

Уплотнение

EPDM

Тип управления

электропривод

Класс материала корпуса

нержавеющая сталь

Тип задвижки

Шиберная

Диаметр условный

Ду200 мм

Давление условное

10 бар

Температура рабочей среды, max

120 ℃

Конструкция шпинделя

выдвижной

Направление потока

Двустороннего действия

Наличие концевых выключателей

нет

Все характеристики
