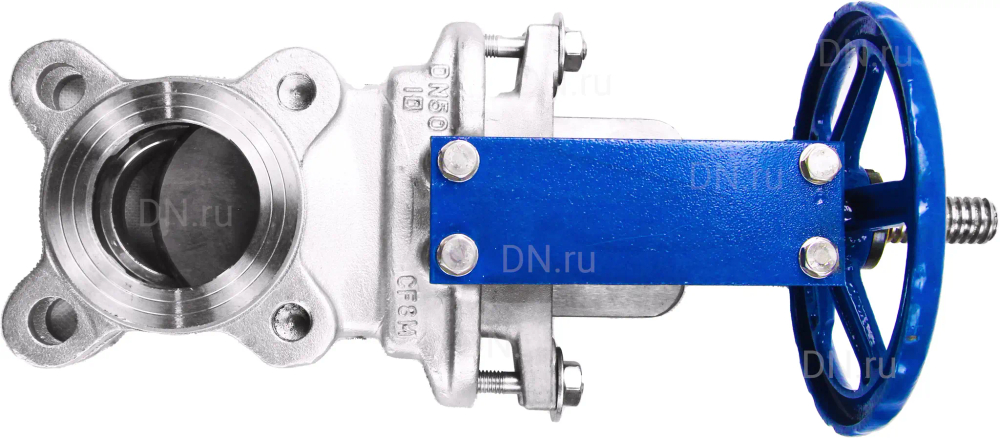

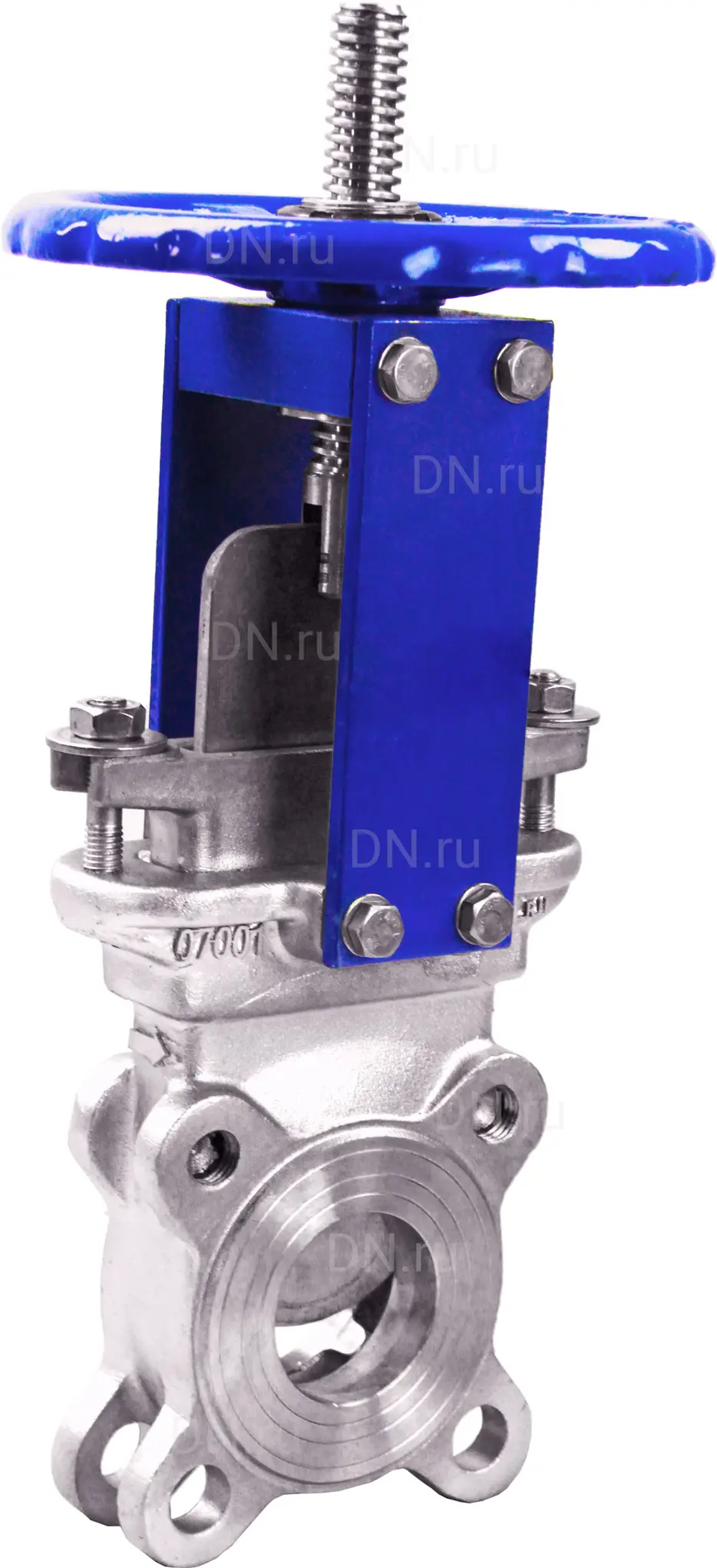

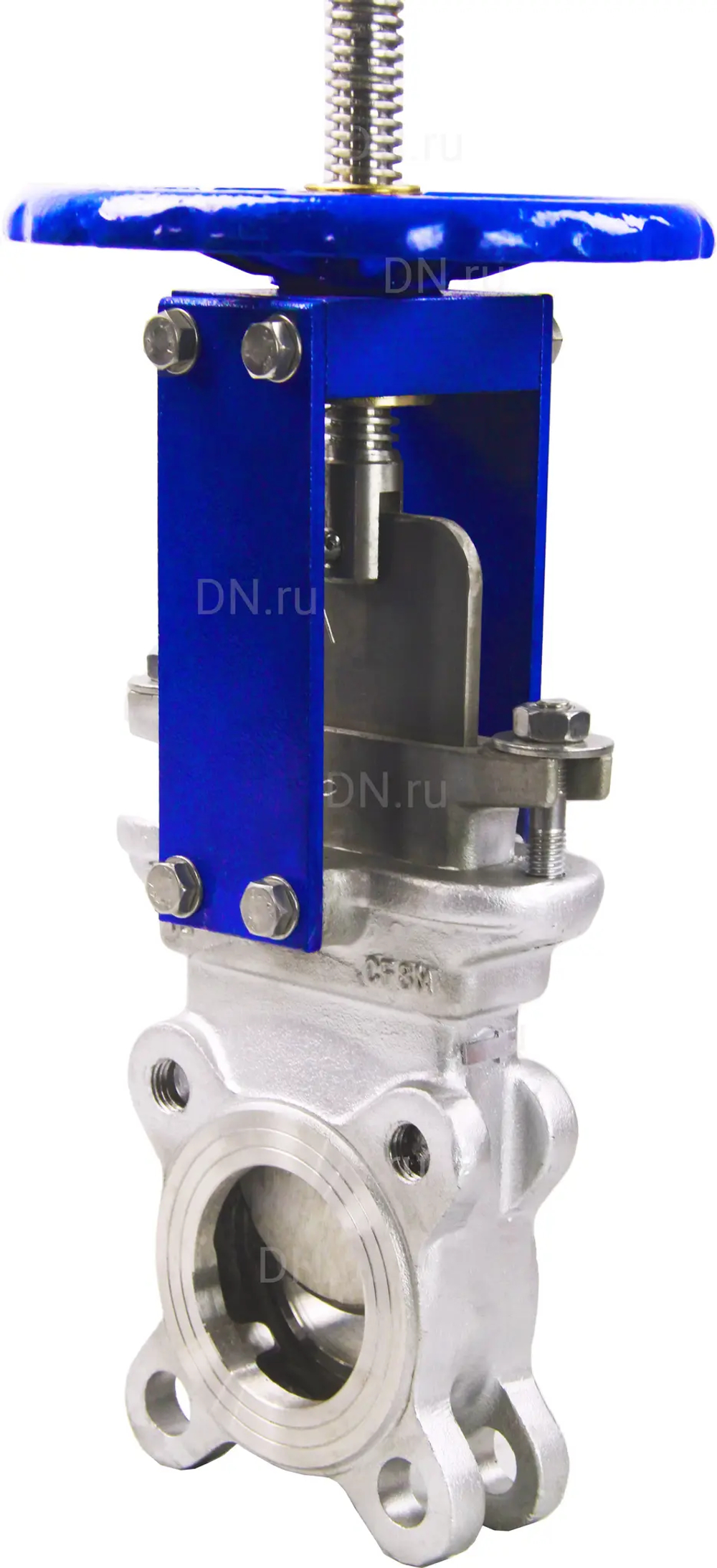

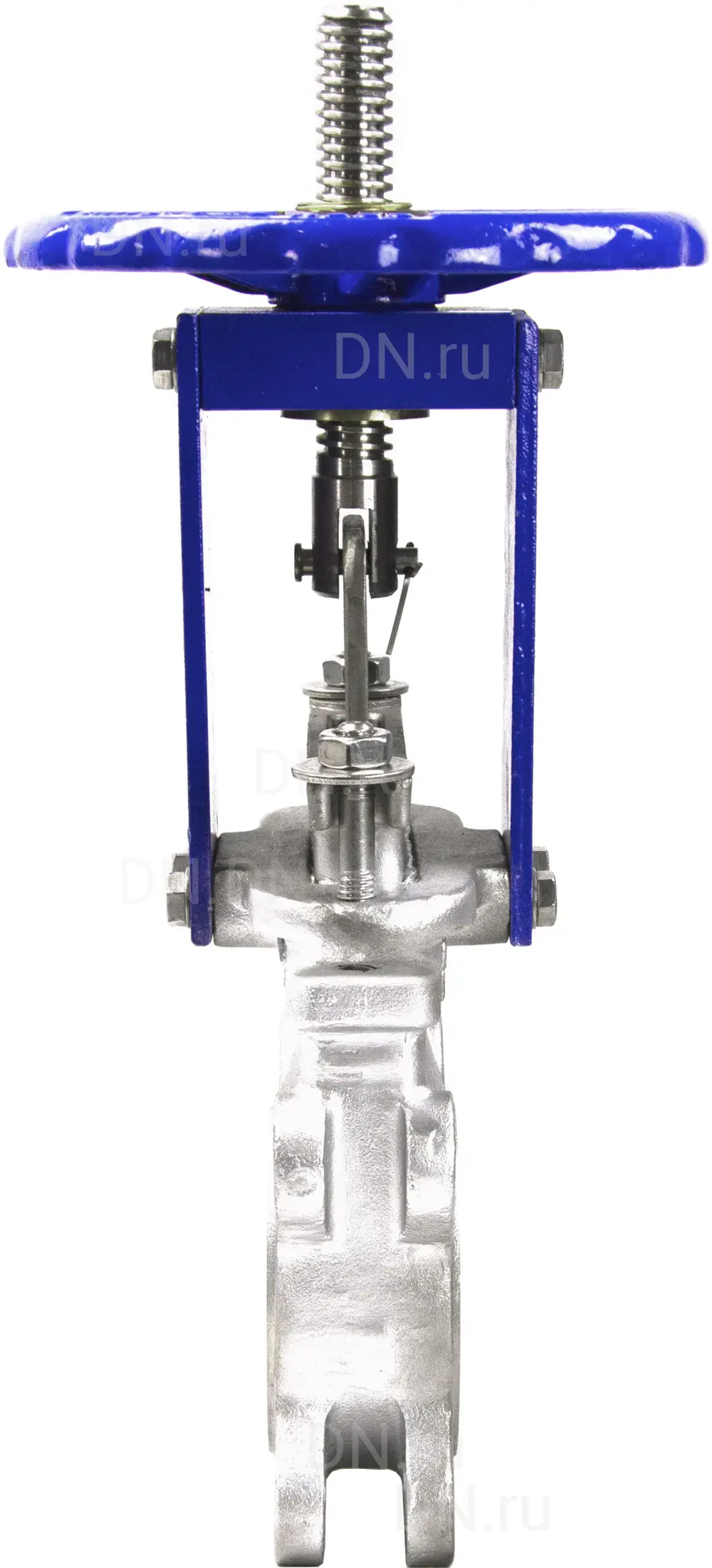

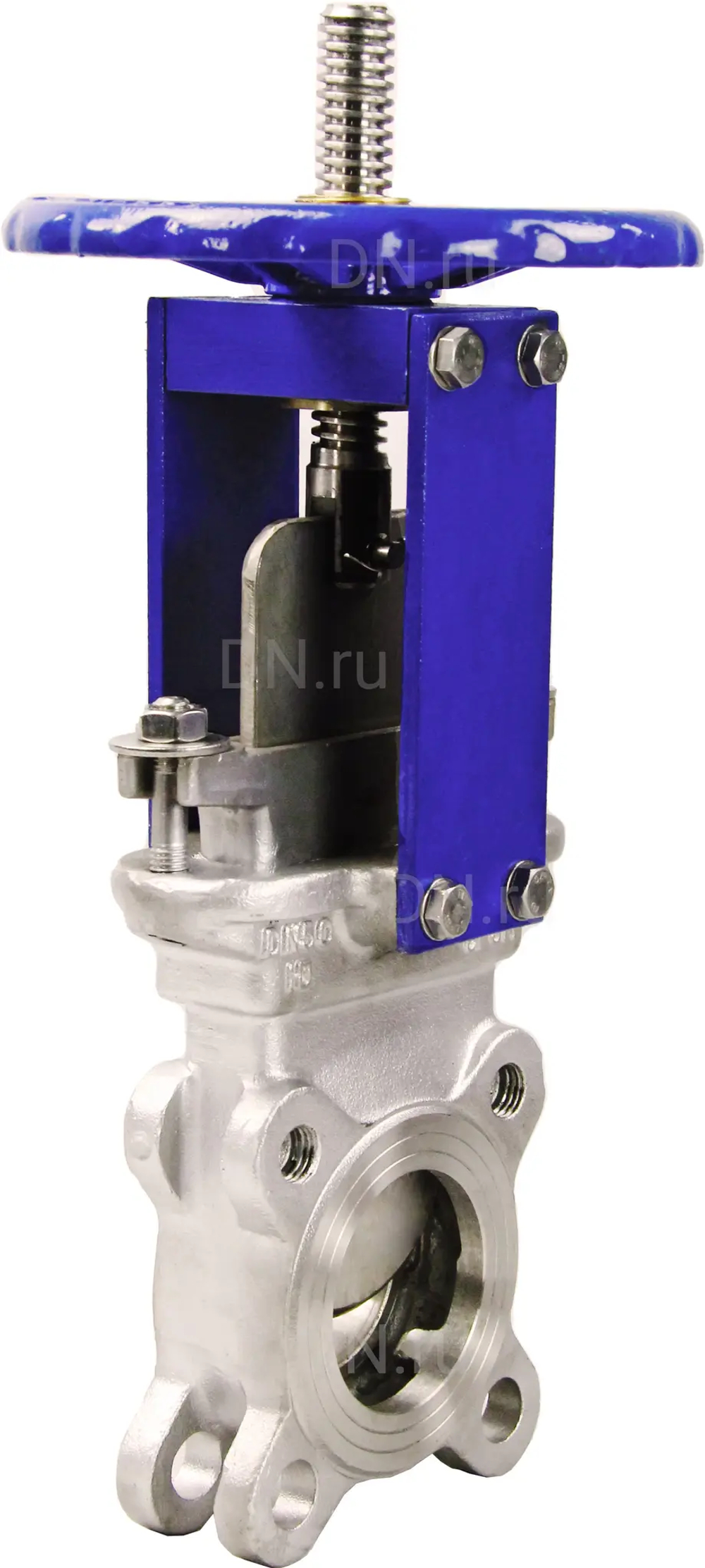

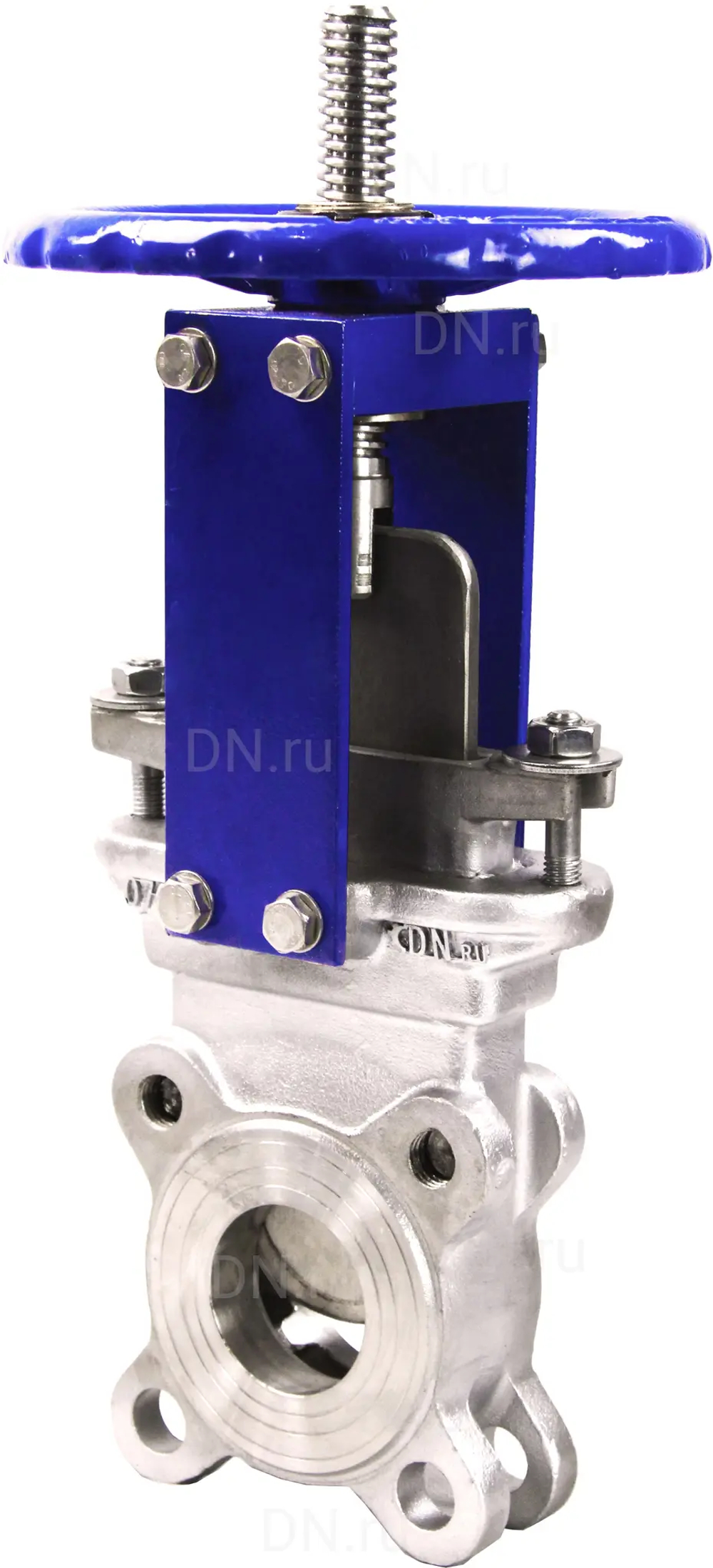

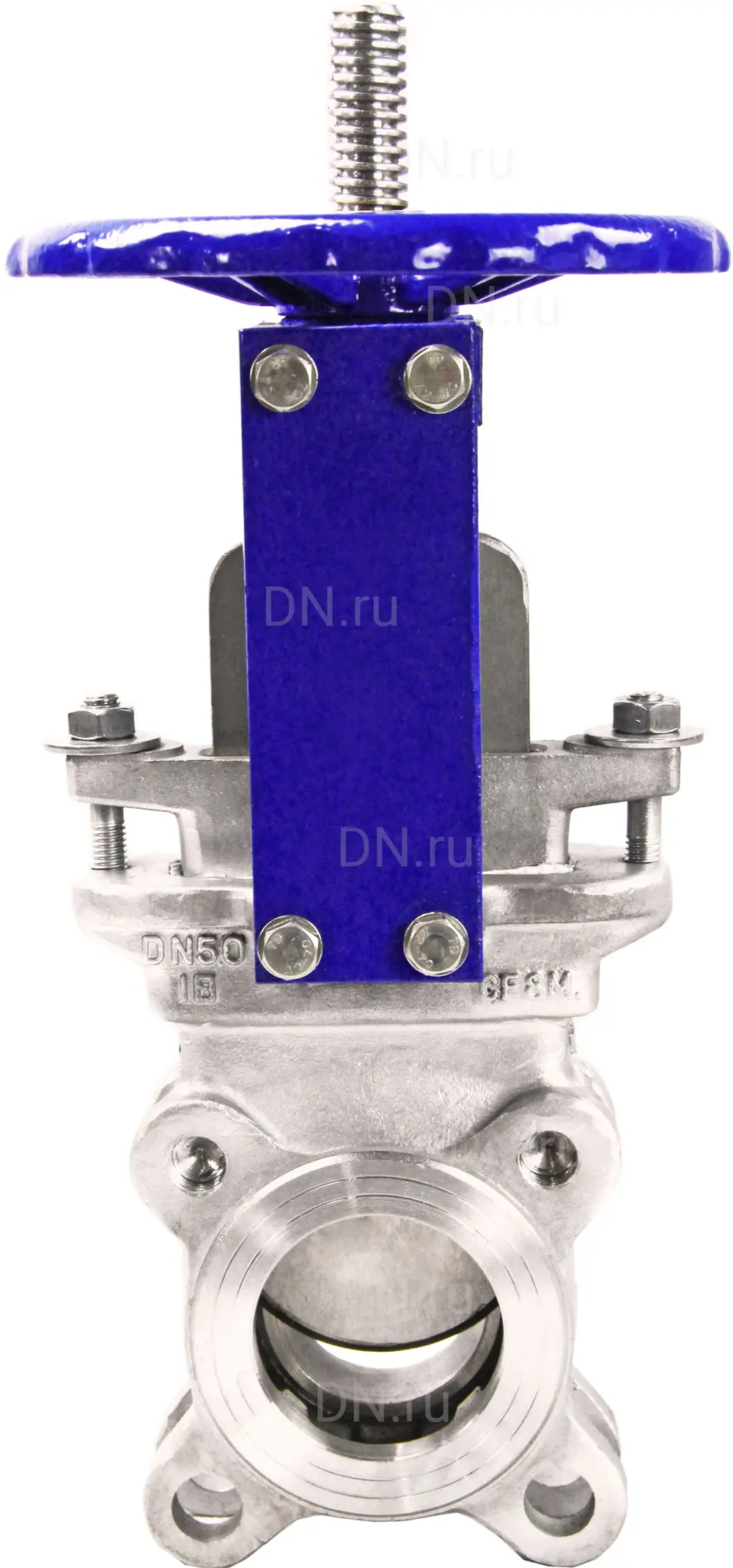

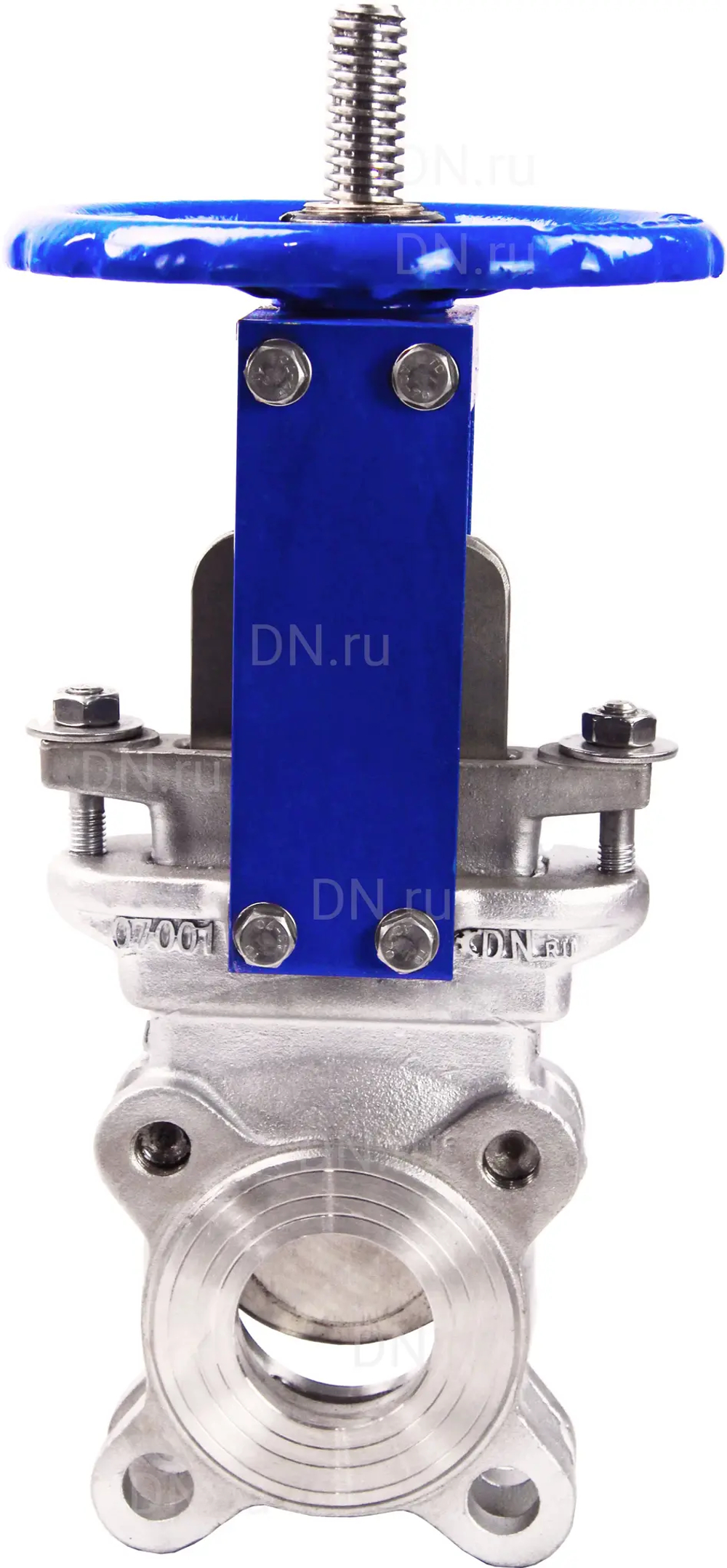

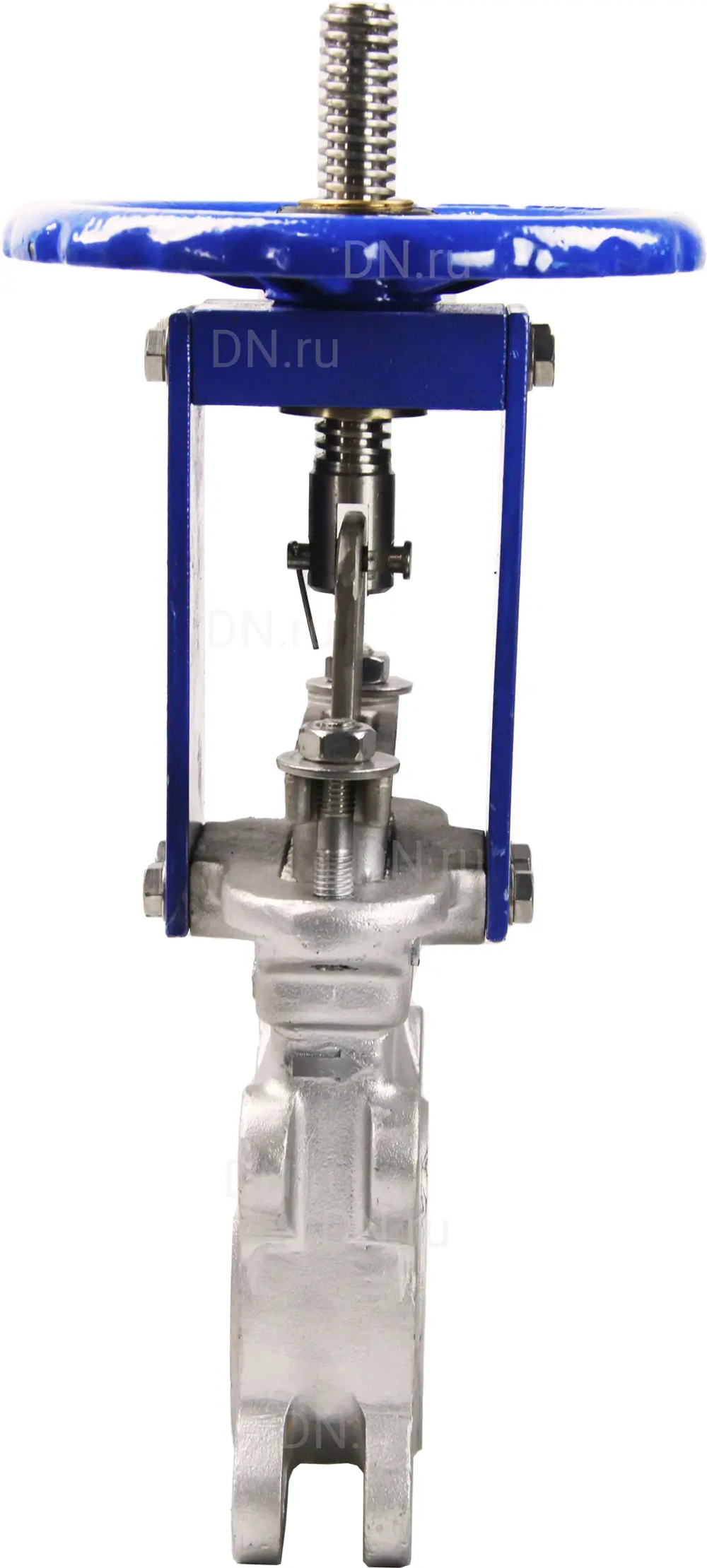

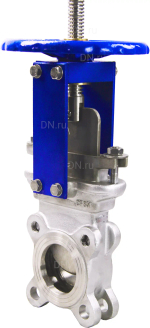

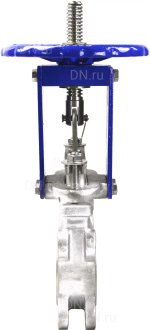

Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал

Name: Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал
SKU: D040-07620
Price: 73481.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - металл, управление - штурвал

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

51.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

ручной

Класс материала корпуса:

нержавеющая сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду80 мм

Давление условное:

10 бар

Температура рабочей среды, max:

400 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

одностороннего действия

Наличие концевых выключателей:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Технические параметры задвижки DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10

Тип задвижки - Шиберная
Диаметр номинальный DN - 80 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Давление номинальное фланцев - 10/16 бар
Температура рабочей среды - от -10 до + 400
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Материал запорного органа - Нержавеющая сталь AISI/SS 316/08Х17Н13М2
Строительная длина - 51 мм
Класс материала корпуса - нержавеющая сталь
Управление - ручное/штурвал/маховик
Конструкция шпинделя - выдвижной
Тип уплотнения - Металл
Вес - 12 кг
Страна производитель - Россия

Задвижка DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10

Габаритные и установочные размеры задвижки DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10

DN - 80 мм
L - 51 мм
D - 195 мм
D1 - 160 мм
N - Th - 8 x 16 мм

Эскиз задвижки DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10

Материалы деталей задвижки DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10

№ п/п	Наименование детали	Материал
1	Корпус	сталь 316
2	Шибер	сталь 316
3-4	Болт / гайка	сталь 304
5	Набивка	PTFE + графит
6	Сальник	сталь 304
7-9	Болт / шайба / гайка	сталь 304
10	Шток	сталь 304
11	Скоба	сталь А3
12	Основной кронштейн	сталь А3
13	Подшипник	ZChSnSb10-6
14	Штурвал	чугун GGG40
15	Уплотнение	сталь 304

Эскиз деталировки задвижки DN.ru GVKR3232M-1W-Fb-S Ду80 Ру10

Характеристики

Бренд

DN (ДН) Россия

Строительная длина

51.00 мм

Серия

GVKR

Тип присоединения

межфланцевый

Уплотнение

Металл

Тип управления

ручной

Класс материала корпуса

нержавеющая сталь

Тип задвижки

Шиберная

Диаметр условный

Ду80 мм

Давление условное

10 бар

Температура рабочей среды, max

400 ℃

Конструкция шпинделя

выдвижной

Направление потока

одностороннего действия

Наличие концевых выключателей

нет

Все характеристики
