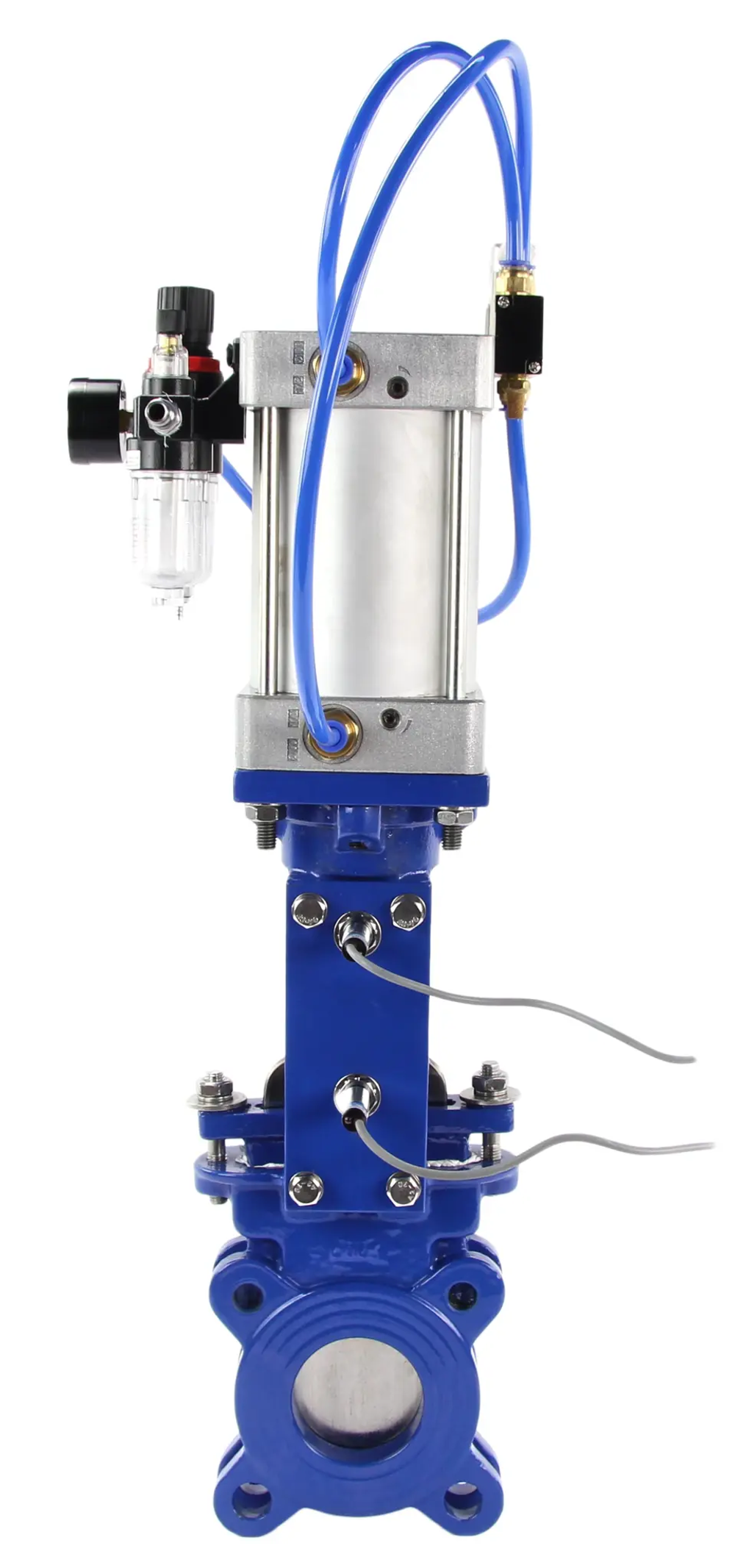

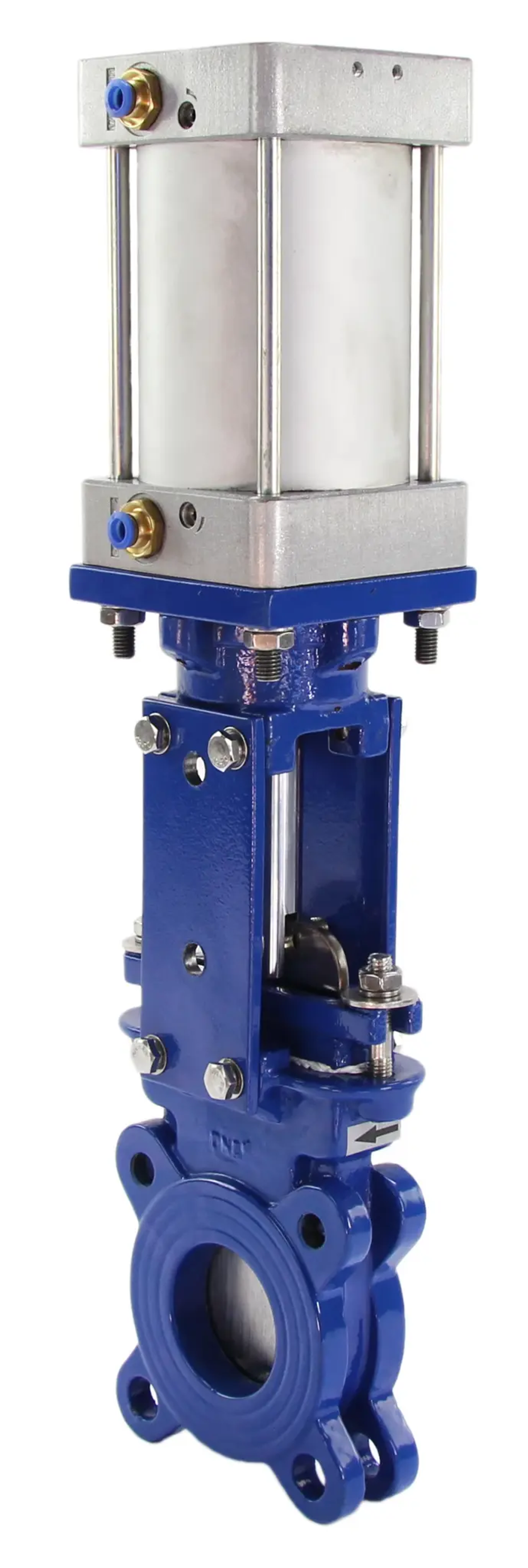

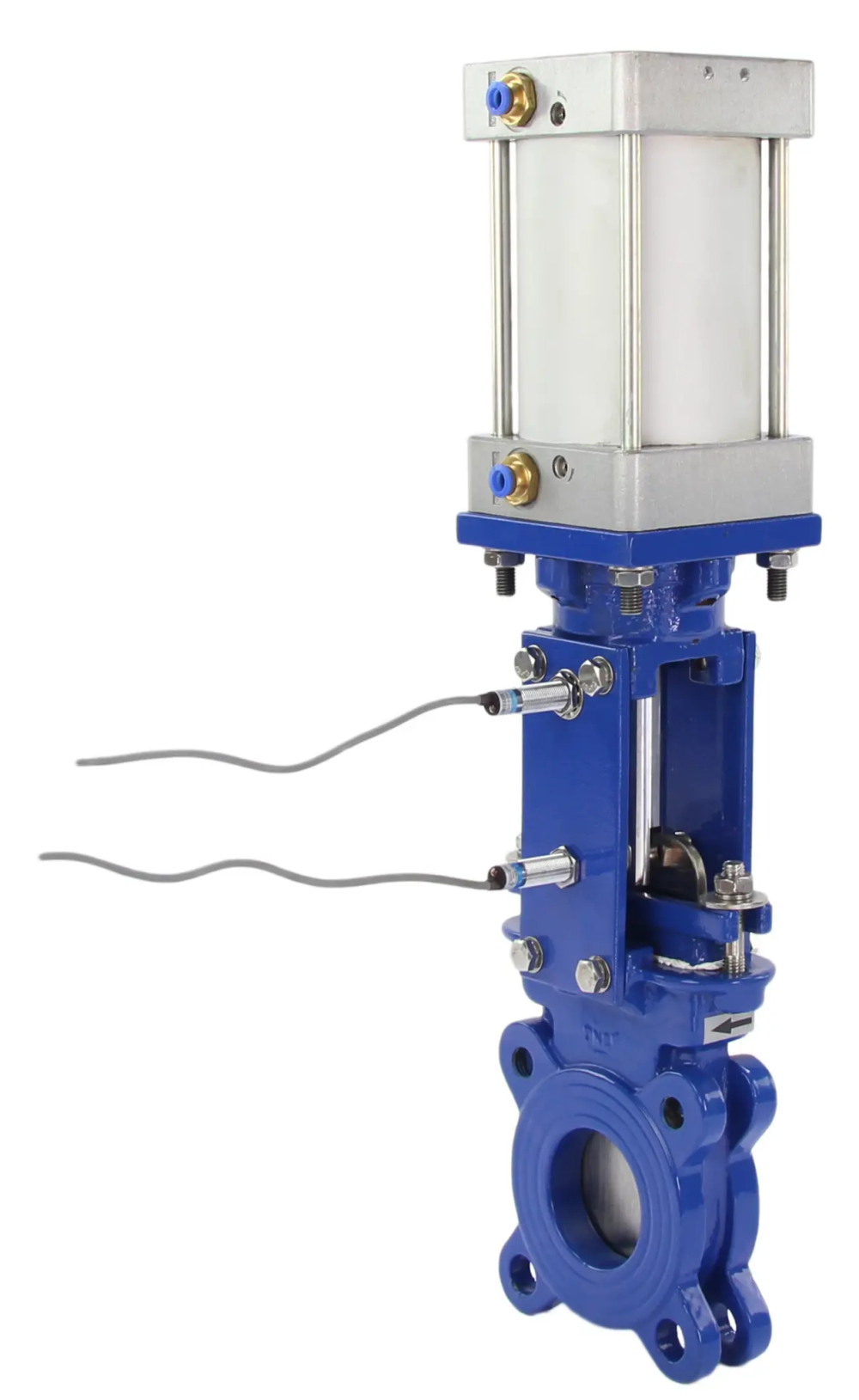

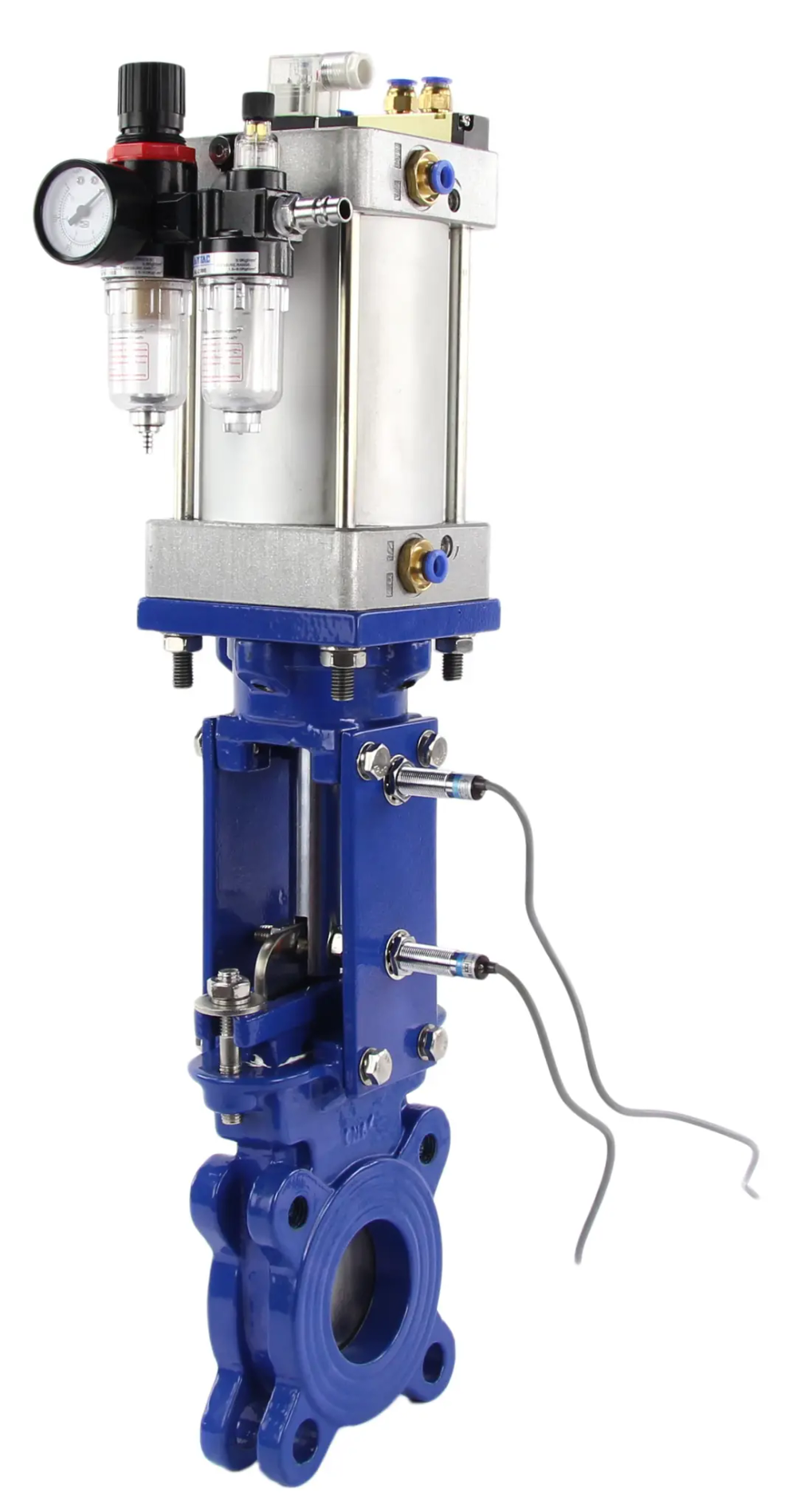

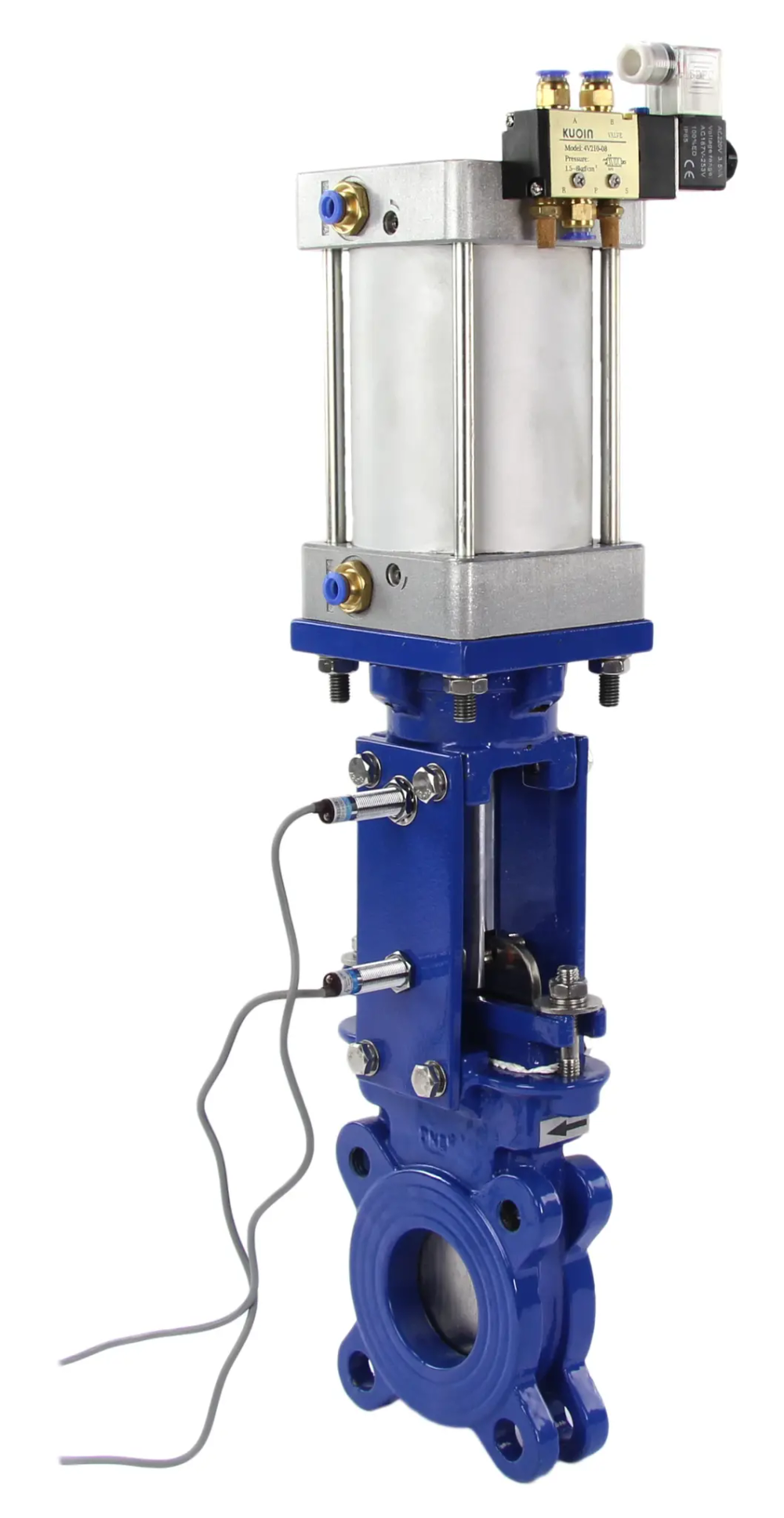

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспред. 4V210-08220В, индукц. датчиками LJ12A3-4-J, возд. фильтром AFC2000

Name: Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспред. 4V210-08220В, индукц. датчиками LJ12A3-4-J, возд. фильтром AFC2000
SKU: D040-07489
Price: 191467.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспред. 4V210-08220В, индукц. датчиками LJ12A3-4-J, возд. фильтром AFC2000

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

70.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

пневмопривод

Степень защиты корпуса:

IP65

Класс материала корпуса:

сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду250 мм

Давление условное:

10 бар

Температура рабочей среды, max:

250 ℃

Конструкция шпинделя:

выдвижной

Клин:

однодисковый

Взрывозащищенный корпус:

нет

Направление потока:

одностороннего действия

Наличие концевых выключателей:

есть

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

есть

Наличие блока подготовки воздуха:

есть

Питание пневмораспределителя:

220 AC

Модель пневмораспределителя:

4V210-08 220В

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная межфланцевая DN.ru Ду250 с невыдвижным шпинделем предназначена для перекрытия потока рабочей среды на трубопроводе в системах канализации и очистительных сооружениях, пищевой и добывающей промышленности.

На корпус пневмопривода установлен пневмораспределитель 4V210-08 220В и предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Индуктивный датчик - датчик бесконтактного типа, предназначеный для контроля положения объектов из металлов. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работает за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Параметры задвижки DN.ru Ду250

Тип задвижки - Шиберная
Диаметр номинальный DN - 250 мм
Давление номинальное PN - 10 бар
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - углеродистая сталь
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 70 мм
Класс материала корпуса - сталь
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Клин - однодисковый
Тип уплотнения - Металл
Тип покрытия - эпоксидный порошок
Вес - 62 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспред. 4V210-08220В, индукц. датчиками LJ12A3-4-J, возд. фильтром AFC2000

Габаритные и установочные размеры задвижки шиберной DN.ru Ду250:

Dn - 250 мм
L - 70 мм
H - 1090 мм
D - 390 мм
D1 - 350 мм
D2 - 319 мм
Тип ISO-фланца - F14
D0 - 200 мм
N-Th - 12ммх23

Параметры пневмораспределителя 4V210-08 220В:

Модель пневмораспределителя - 4V210-08 220В
Рабочая среда - фильтрованный сжатый воздух
Степень защиты корпуса - 65
Взрывозащита - нет

Параметры индукционного датчика LJ12A3-4-J/EZ:

Модель - APL-210N
Тип датчика - индуктивный
Тип конструкции - цилиндрический
Напряжение питания - 90-250 Вольт
Ток - 300 мА
Состояние выхода - нормально открытый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть

Параметры воздушного фильтра:

Тонкость фильтрации - 40 мкр
Диапазон рабочего давления - 0.15-0.8Мпа
Максимальное входное давление - 1.2Мпа
Диапазон рабочих температур - -5~50°С
Рабочая среда - Воздух

Эскиз задвижки шиберной DN.ru Ду250

Схема подключения индукционного датчика LJ12A3-4-J/EZ

Материалы задвижки шиберной DN.ru Ду250:

№	Описание	Материал
1	Корпус	углеродистая сталь
2	Диск	Нержавеющая сталь 304
3-4	Болт / Гайка	Cталь A3
5	Седловое уплотнение	Металл
6	Сальник	Cталь WCB
7-9	Болт / Гайка	Cталь A3
10	Шток	Сталь 2Cr13

№	Описание	Материал
11	Пластины опорные	Сталь A3
12	Подшипник	ZChSnSb10-6
13	Пневмопривод	-
14	Гайка штока	Сталь A3
15-16	Болт / Гайка	Сталь A3
17	Опора	Сталь 304
-	-	-
