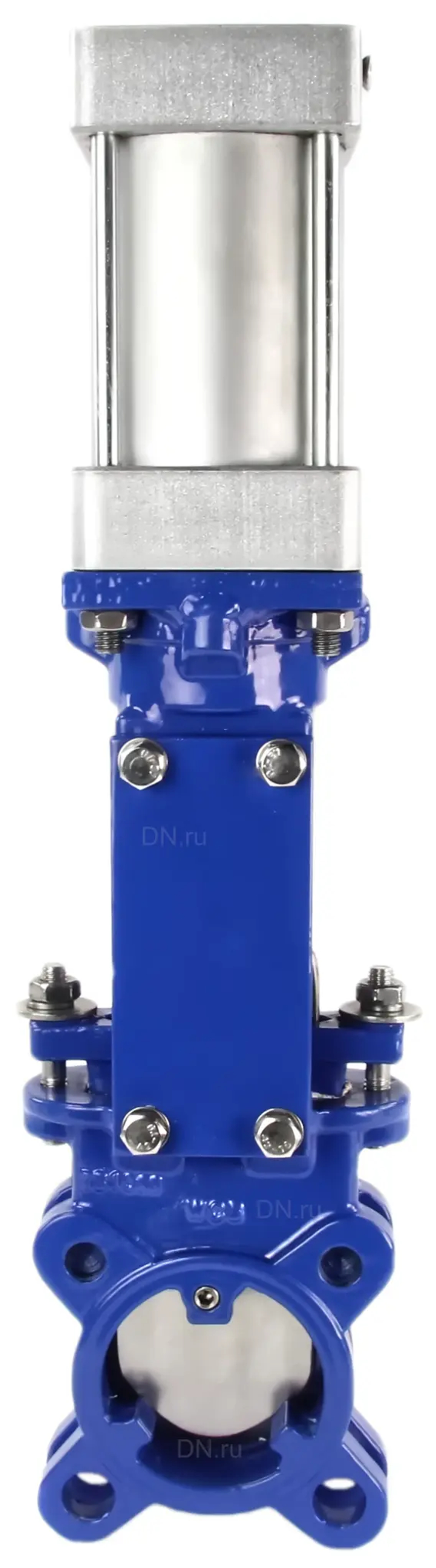

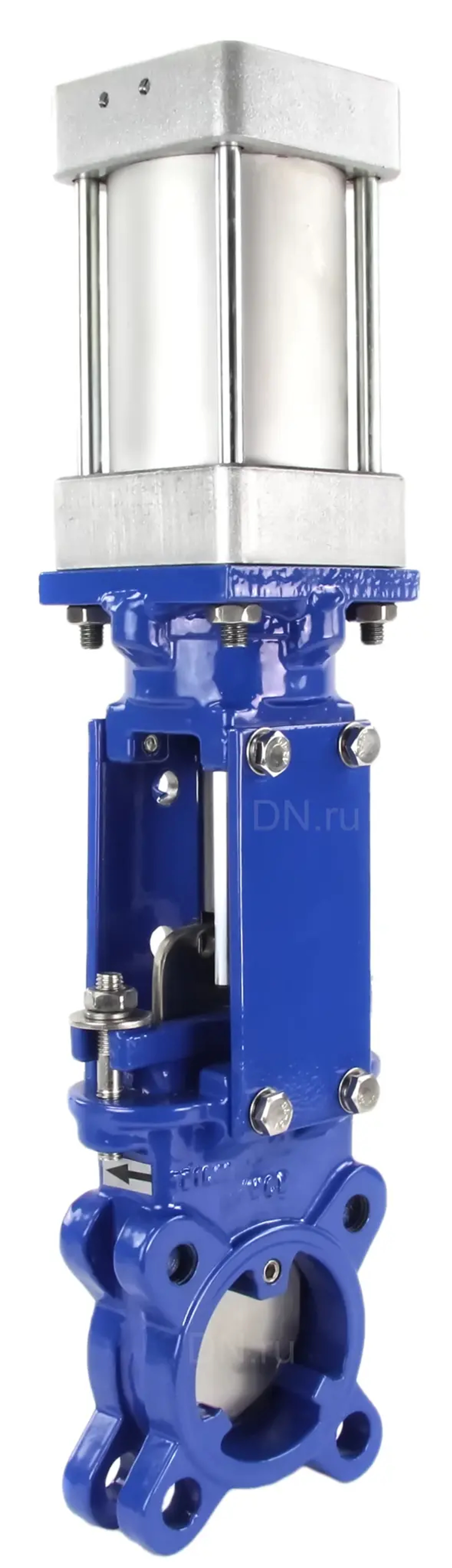

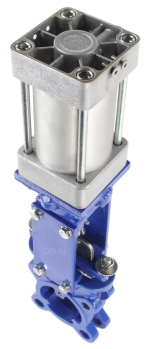

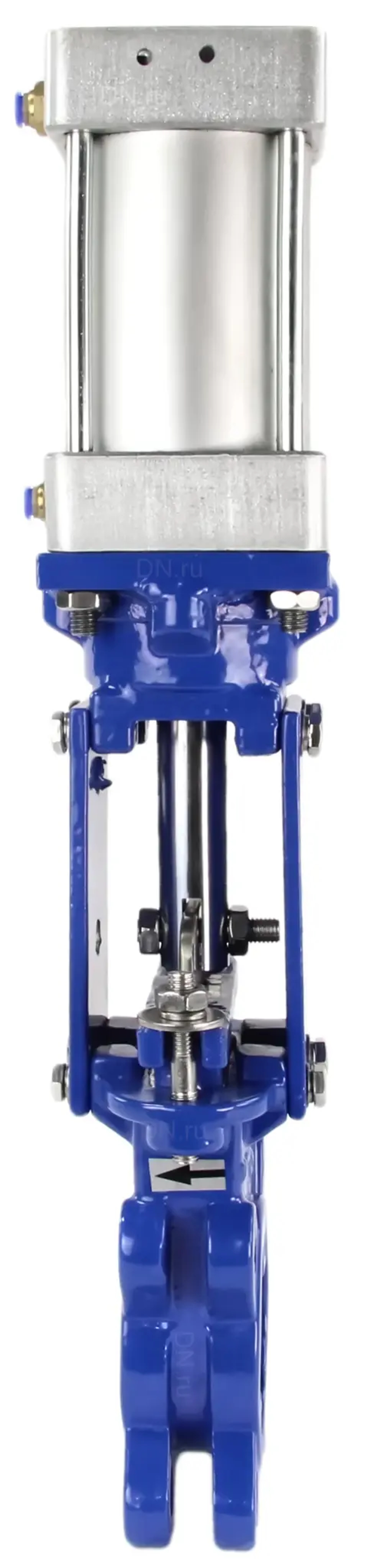

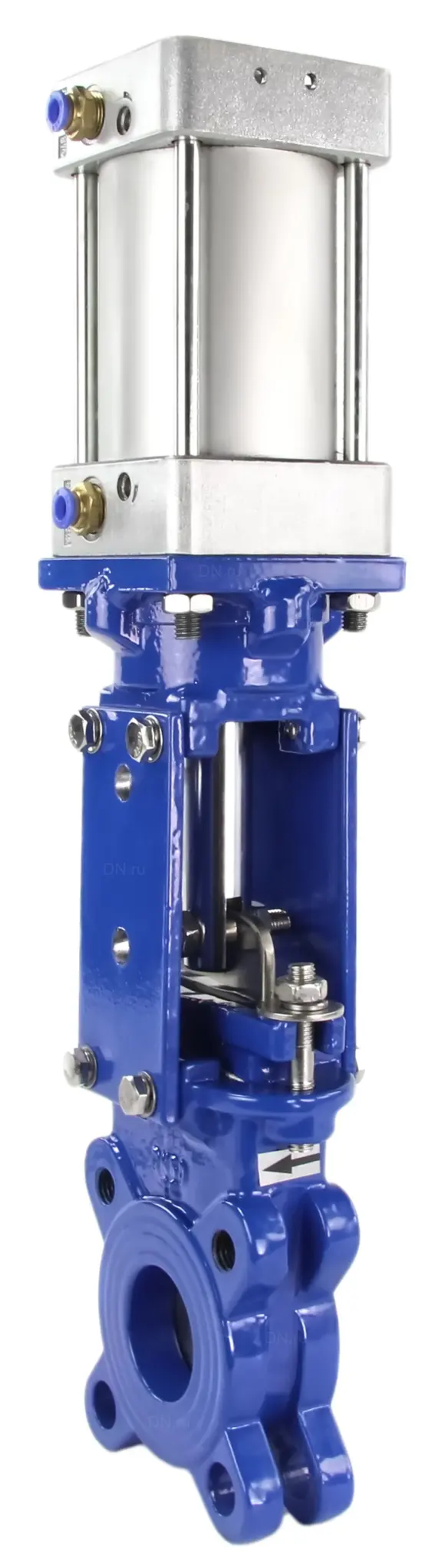

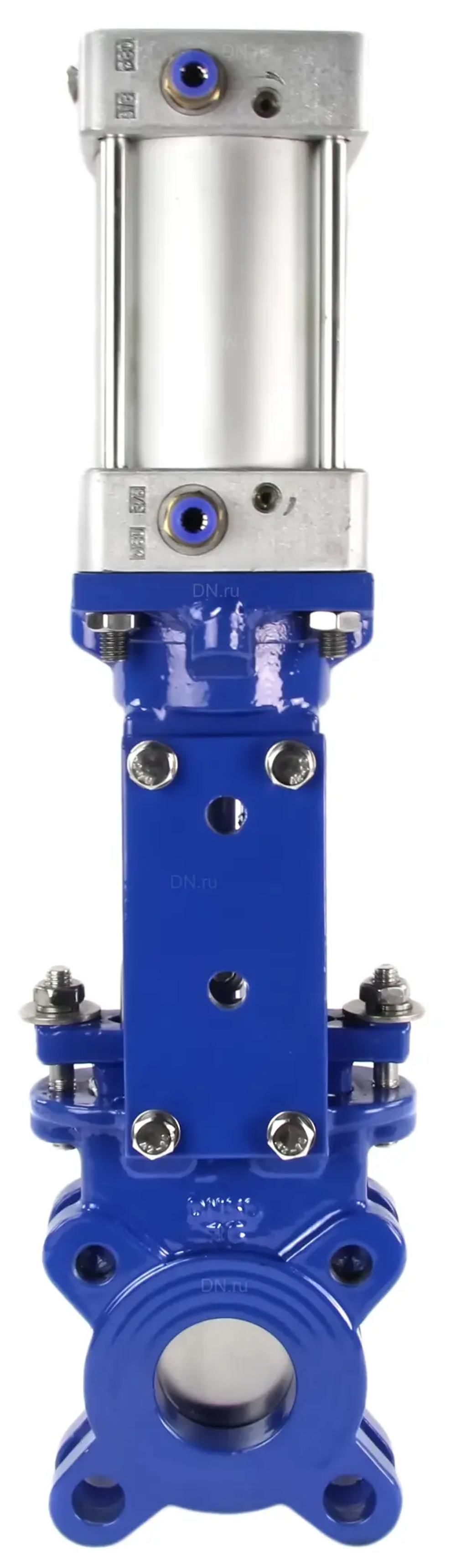

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Name: Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ
SKU: D040-07244
Price: 212469.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

76.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

пневмопривод

Класс материала корпуса:

сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду300 мм

Давление условное:

10 бар

Температура рабочей среды, max:

400 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

одностороннего действия

Наличие концевых выключателей:

нет

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

нет

Наличие блока подготовки воздуха:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.

Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка.

Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара.

Общие параметры задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ:

Тип задвижки - Шиберная
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 10 бар
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - углеродистая сталь
Материал запорного органа - нержавеющая сталь
Строительная длина - 76 мм
Класс материала корпуса - сталь
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Тип уплотнения - Металл
Вес - 70 кг
Страна производитель - Россия

Задвижка шиберная DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10 односторонняя, межфланцевая, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, уплотнение - металл, с пневмоприводом, WENZ

Габаритные и установочные размеры задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ:

DN - 300 мм
L - 76 мм
D - 445 мм
D1 - 400 мм
D2 - 370 мм
D0 - 160 мм
H1 - 1232 мм
T - 16 мм
d - 23 мм
● - 6 мм
O - 6 мм
N-Th - 12-М20 мм
G - 1/2″ мм

Эскиз задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ

Материалы задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ:

№	Наименование детали	Материал
1	Корпус	сталь WCB
2	Шибер	нержавеющая сталь SS304
3	Уплотнение направляющей	PTFE
4	Набивка	PTFE
5	Сальниковая набивка	сталь WCB
6	Стойка	сталь Q235
7	Штифт	сталь 45
8	Патрон	сталь WCB
9	Шток	сталь 45+Cr
10	Переключатель	-
11	Головная часть стойки	чугун GGG40
12	Пневмоцилиндр	-
13	Соленоидный клапан	-
14	Фильтр	-
15	Клин	сталь WCB

Эскиз материалов задвижки шиберной DN.ru GVKR3431M-1W-Fb-2P Ду300 Ру10, односторонней, межфланцевой, шпиндель - выдвижной, корпус - сталь WCB, шибер - нержавеющая сталь 304, управление - пневмопривод, WENZ

Габаритные и установочные размеры пневмоцилиндра SC 200x320:

А - 220 мм
A1 - 260 мм
A2 - 140 мм
A3 - 100 мм
A4 - 226 мм
h3 - 20 мм
h4 - 20 мм
N-M - 4-M14 мм
n-d - 2-Ø14,2 мм
B - 220 мм
B1 - 105±0,5 мм
B2 - 48±0,5 мм
C - 50 мм
D - Ø200 мм
E - 40 мм
S - 320±1 мм
H - 360 мм
H1 - 30±1 мм
H2 - 23±0,5 мм
M - M27x3 мм

Эскиз габаритов пневмоцилиндра SC 200x320

Общие параметры пневмоцилиндра SC 200x320:

Тип действия - двойного действия
Рабочая среда - сжатый воздух
Тип крепления - FA FB CA CB LB YB
Демпфирование - регулируемое
Рабочий диапазон давления - 1-9 бар
Максимально допустимое давление - 13,5 бар
Диапазон рабочих температур - от -5 до 70°С
Диапазон скоростей - от 20 до 300 мм/с
Диаметр поршня - 200 мм
Ход штока - 320 мм
