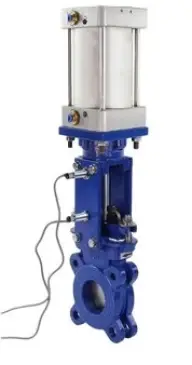

Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, индукционными датчиками LJ12A3-4-J

Name: Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, индукционными датчиками LJ12A3-4-J
SKU: D040-07517
Price: 180101.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, индукционными датчиками LJ12A3-4-J

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

76.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

EPDM

Тип управления:

пневмопривод

Класс материала корпуса:

чугун

Тип задвижки:

Шиберная

Диаметр условный:

Ду300 мм

Давление условное:

10 бар

Температура рабочей среды, max:

90 ℃

Конструкция шпинделя:

выдвижной

Клин:

однодисковый

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

есть

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

нет

Наличие блока подготовки воздуха:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и служит для перекрытия потока рабочей среды в системах канализации, очистительных сооружениях, пищевой и добывающей промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара.

Параметры задвижки DN.ru GVKR1331E-2W-Fb-2P LJ12A3-4-J/EZ 220B Ду300:

Тип задвижки - Шиберная
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 6 бар
Температура рабочей среды - от -15 до + 90
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 76 мм
Класс материала корпуса - чугун
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Клин - однодисковый
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Вес - 75 кг
Страна производитель - Россия

Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, индукционными датчиками LJ12A3-4-J

Параметры индукционного датчика LJ12A3-4-J/EZ:

Модель - LJ12A3-4-Z/EX
Тип датчика - индукционный
Тип конструкции - цилиндрический
Напряжение питания - 12-250 Вольт
Ток - 300 мА
Состояние выхода - нормально разомкнутый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть

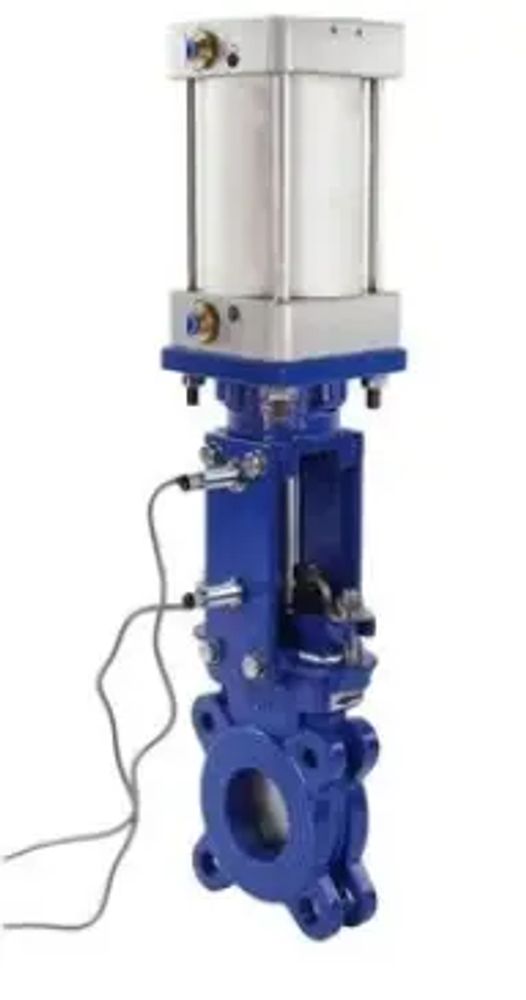

Эскиз Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, индукционными датчиками LJ12A3-4-J

Схема подключения индукционного датчика LJ12A3-4-J/EZ

Габаритные и установочные размеры задвижки DN.ru GVKR1331E-2W-Fb-2P LJ12A3-4-J/EZ 220B Ду300:

Dn - 300 мм
L - 76 мм
H - 1225 мм
D - 445 мм
D1 - 400 мм
D2 - 370 мм
d - 23 мм
D0 - 200 мм
N-Th - 12ммх20

Эскиз габаритных размеров задвижки DN.ru GVKR1331E-2W-Fb-2P LJ12A3-4-J/EZ 220B Ду300

Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P LJ12A3-4-J/EZ 220B Ду300:

№	Наименование	Материал
1	Корпус	чугун GGG40
2	Седловое уплотнение	EPDM
3	Нож	нержавеющая сталь AISI 304
4	Направляющая	PTFE
5	Сальник	углеродистая сталь WCB
6, 13	Болт	нержавеющая сталь SS 201
7-8	Гайка/Болт	нержавеющая сталь SS 201
9	Шток	нержавеющая сталь SS 201
10	Разъемный штифт	нержавеющая сталь SS 201 или углеродистая сталь WCB (Ду150-300)
11	Защитная пластина	сталь А3
12	Пластина опорная	углеродистая сталь WCB
14	Гайка/Болт	нержавеющая сталь SS 201
15	Пневмоцилиндр	-
16	Уплотнение штока	нитрил NBR

Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P LJ12A3-4-J/EZ 220B Ду300

Характеристики

Бренд

DN (ДН) Россия

Строительная длина

76.00 мм

Серия

GVKR

Тип присоединения

межфланцевый

Уплотнение

EPDM

Тип управления

пневмопривод

Класс материала корпуса

чугун

Тип задвижки

Шиберная

Диаметр условный

Ду300 мм

Давление условное

10 бар

Температура рабочей среды, max

90 ℃

Конструкция шпинделя

выдвижной

Клин

однодисковый

Направление потока

Двустороннего действия

Наличие концевых выключателей

есть

Тип пневмопривода

двойного действия

Наличие пневмораспределителя

нет

Наличие блока подготовки воздуха

нет

Все характеристики

Отзывы

Отзывов еще никто не оставлял
