Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 24В, датчиками LJ12A3-4-Z/EX 24В

Name: Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 24В, датчиками LJ12A3-4-Z/EX 24В
SKU: D040-07535
Price: 183232.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

76.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

EPDM

Тип управления:

пневмопривод

Степень защиты корпуса:

IP65

Класс материала корпуса:

чугун

Тип задвижки:

Шиберная

Диаметр условный:

Ду300 мм

Давление условное:

10 бар

Температура рабочей среды, max:

90 ℃

Конструкция шпинделя:

выдвижной

Клин:

однодисковый

Взрывозащищенный корпус:

нет

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

есть

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

есть

Наличие блока подготовки воздуха:

нет

Питание пневмораспределителя:

24 DC

Модель пневмораспределителя:

4V210-08 24В

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная межфланцевая DN.ru Ду300 с невыдвижным шпинделем предназначена для перекрытия потока рабочей среды на трубопроводе в системах канализации и очистительных сооружениях, пищевой и добывающей промышленности.

На корпус пневмопривода установлен пневмораспределитель 4V210-08 24В и предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Индуктивный датчик - датчик бесконтактного типа, предназначеный для контроля положения объектов из металлов. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работает за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Параметры задвижки DN.ru Ду300:

Тип задвижки - Шиберная
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 6 бар
Температура рабочей среды - от -15 до + 90
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 76 мм
Класс материала корпуса - чугун
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Клин - однодисковый
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Вес - 75 кг
Страна производитель - Россия

Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 24В, датчиками LJ12A3-4-Z/EX 24В

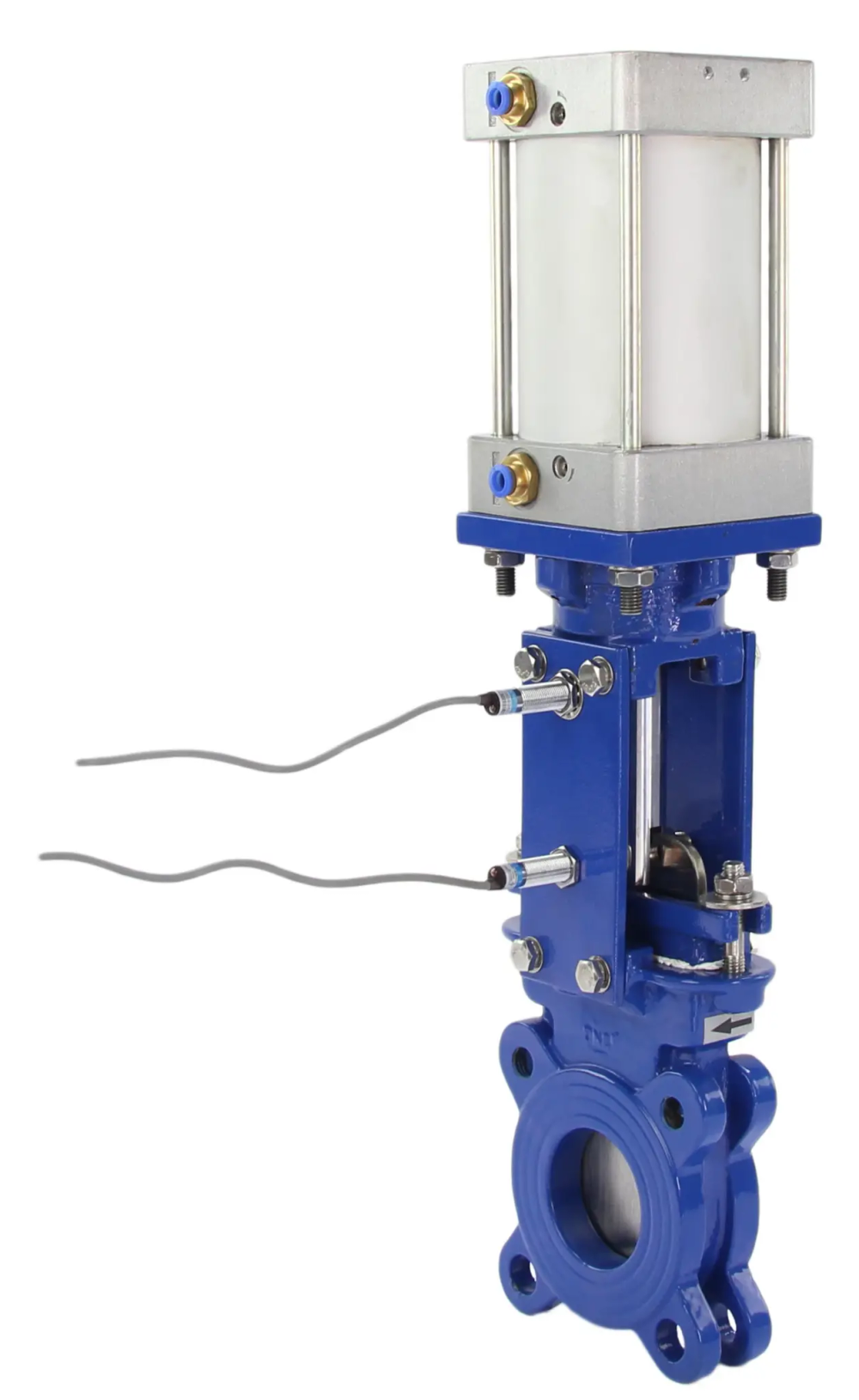

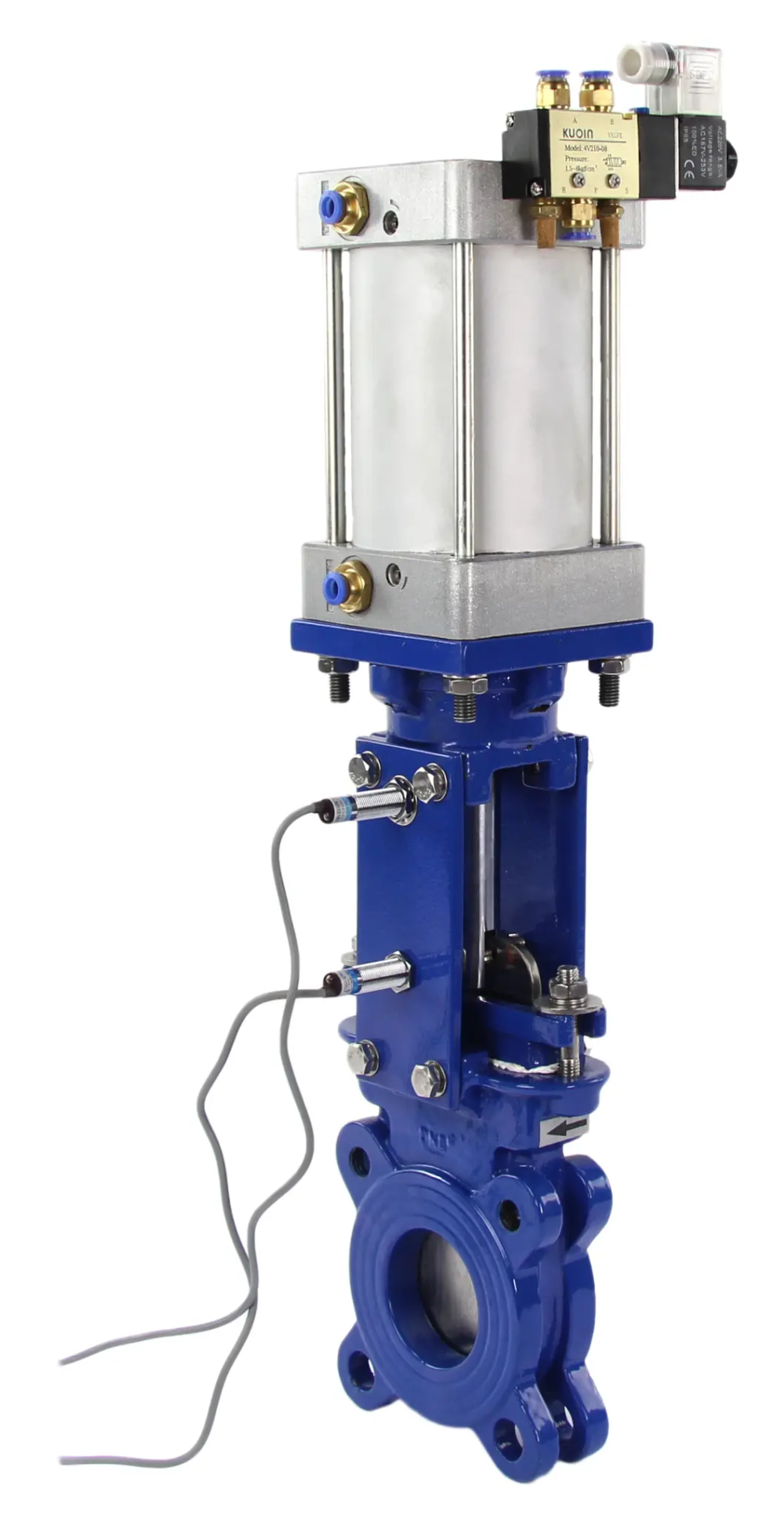

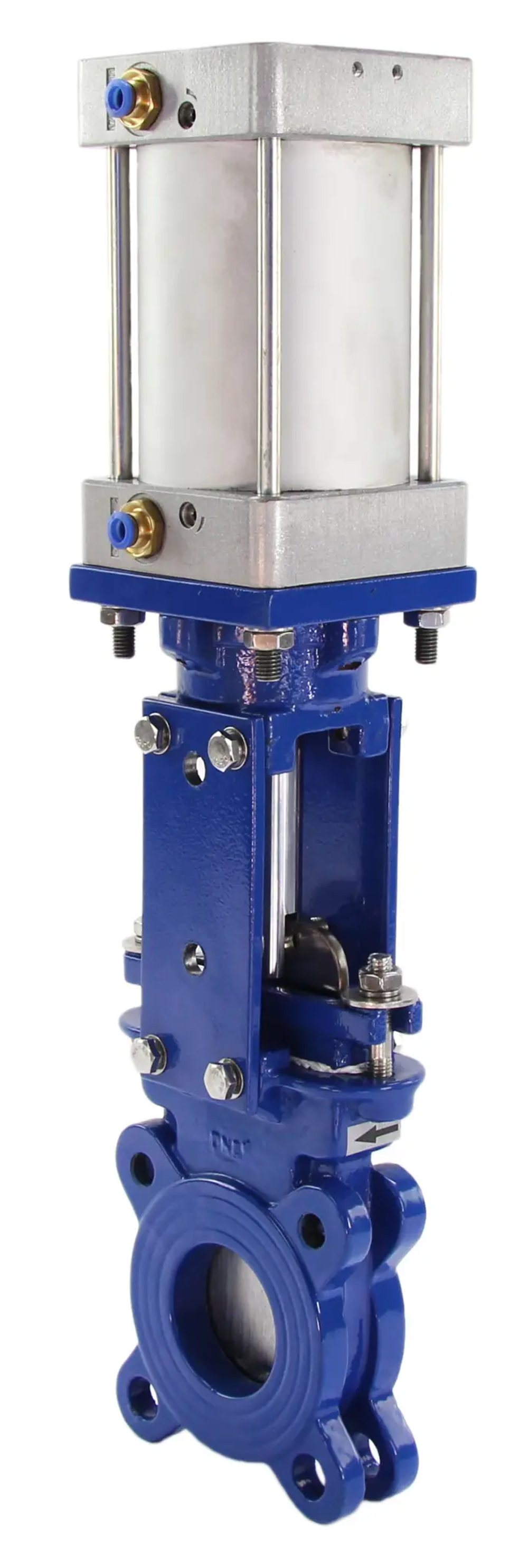

Задвижка шиберная DN.ru Ду300 с пневмоприводом, пневмораспределителем и индукционными датчиками

Габаритные и установочные размеры задвижки шиберной DN.ru Ду300:

Dn - 300 мм
L - 76 мм
H - 1225 мм
D - 445 мм
D1 - 400 мм
D2 - 370 мм
d - 23 мм
D0 - 200 мм
N-Th - 12ммх20

Параметры пневмораспределителя 4V210-08 24В:

Модель пневмораспределителя - 4V210-08 24В
Рабочая среда - фильтрованный сжатый воздух
Частота срабатывания - 5 цикл/сек
Степень защиты корпуса - 65
Взрывозащита - нет

Параметры индукционного датчика LJ12A3-4-Z/EX:

Модель - LJ12A3-4-Z/EX
Тип датчика - индукционный
Тип конструкции - цилиндрический
Напряжение питания - 12-250 Вольт
Ток - 300 мА
Состояние выхода - нормально разомкнутый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть

Эскиз задвижки шиберной DN.ru Ду300

Эскиз Задвижка шиберная ножевая DN.ru GVKR1331E-2W-Fb-2P Ду300 Ру6 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспределителем 4V210-08 24В, датчиками LJ12A3-4-Z/EX 24В

Схема подключения индукционного датчика LJ12A3-4-Z/EX

Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08-24 LJ12A3-4-Z/EX 24B Ду300:

№	Наименование	Материал
1	Корпус	чугун GGG40
2	Седловое уплотнение	EPDM
3	Нож	нержавеющая сталь AISI 304
4	Направляющая	PTFE
5	Сальник	углеродистая сталь WCB
6, 13	Болт	нержавеющая сталь SS 201
7-8	Гайка/Болт	нержавеющая сталь SS 201
9	Шток	нержавеющая сталь SS 201
10	Разъемный штифт	нержавеющая сталь SS 201 или углеродистая сталь WCB (Ду150-300)
11	Защитная пластина	сталь А3
12	Пластина опорная	углеродистая сталь WCB
14	Гайка/Болт	нержавеющая сталь SS 201
15	Пневмоцилиндр	-
16	Уплотнение штока	нитрил NBR

Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08-24 LJ12A3-4-Z/EX 24B Ду300
