Задвижка шиберная ножевая DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 односторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-0824В, индукц. датчиками LJ12A3-4-J

Name: Задвижка шиберная ножевая DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 односторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-0824В, индукц. датчиками LJ12A3-4-J
SKU: D040-07480
Price: 186106.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Бренд:

DN (ДН) Россия

Строительная длина:

70.00 мм

Серия:

GVKR

Тип присоединения:

межфланцевый

Уплотнение:

Металл

Тип управления:

пневмопривод

Степень защиты корпуса:

IP65

Класс материала корпуса:

сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду250 мм

Давление условное:

10 бар

Температура рабочей среды, max:

250 ℃

Конструкция шпинделя:

выдвижной

Клин:

однодисковый

Взрывозащищенный корпус:

нет

Направление потока:

одностороннего действия

Наличие концевых выключателей:

есть

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

есть

Наличие блока подготовки воздуха:

нет

Питание пневмораспределителя:

24 DC

Модель пневмораспределителя:

4V210-08 24В

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная межфланцевая DN.ru Ду250 с невыдвижным шпинделем предназначена для перекрытия потока рабочей среды на трубопроводе в системах канализации и очистительных сооружениях, пищевой и добывающей промышленности.

На корпус пневмопривода установлен пневмораспределитель 4V210-08 24В и предназначен для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.

Индуктивный датчик - датчик бесконтактного типа, предназначеный для контроля положения объектов из металлов. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работает за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Параметры задвижки DN.ru Ду250:

Тип задвижки - Шиберная
Диаметр номинальный DN - 250 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - углеродистая сталь
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 70 мм
Класс материала корпуса - сталь
Управление - С пневмоприводом
Конструкция шпинделя - выдвижной
Клин - однодисковый
Тип уплотнения - Металл
Тип покрытия - эпоксидный порошок
Вес - 62 кг
Страна производитель - Россия

Задвижка шиберная ножевая DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 односторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-0824В, индукц. датчиками LJ12A3-4-J

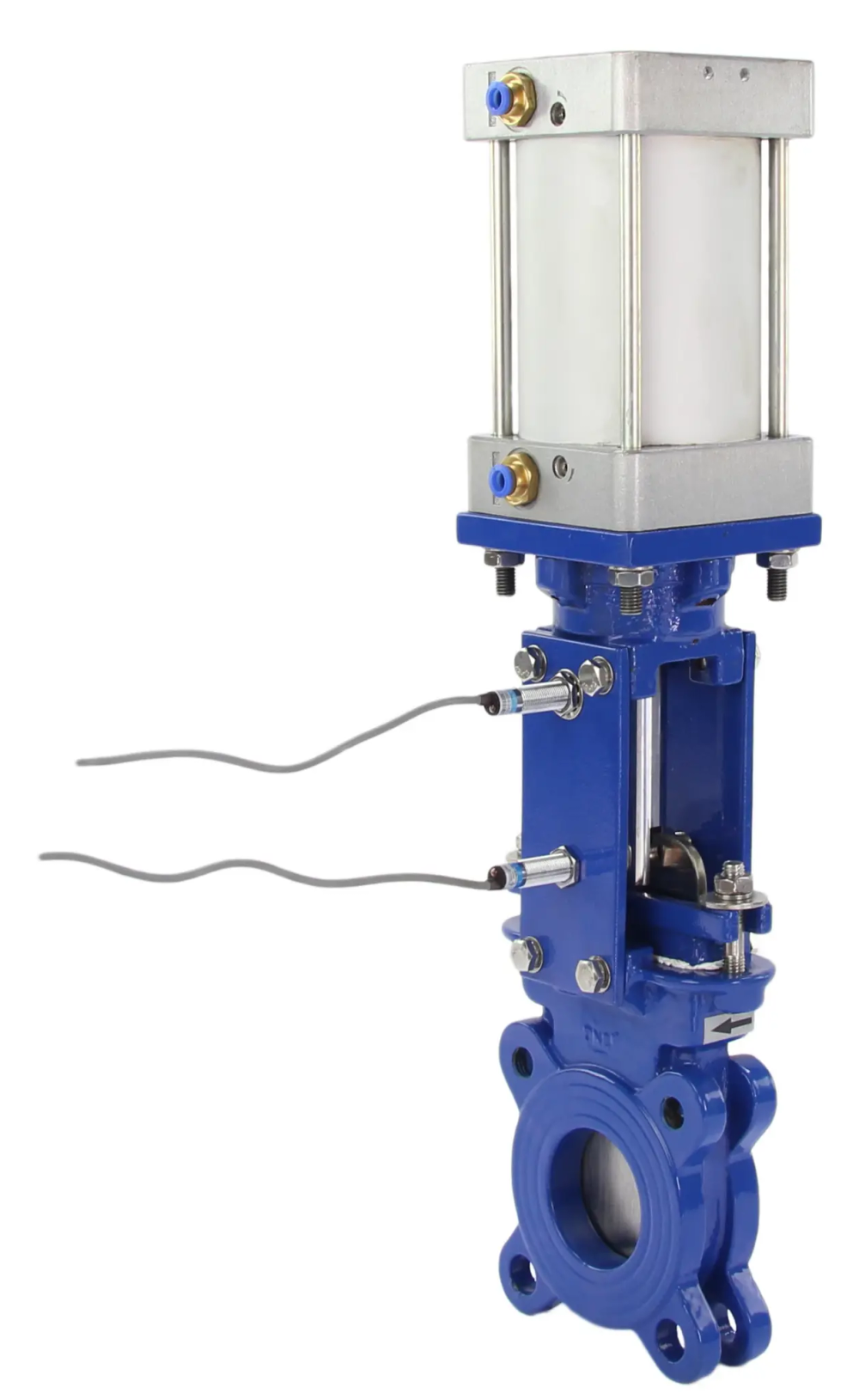

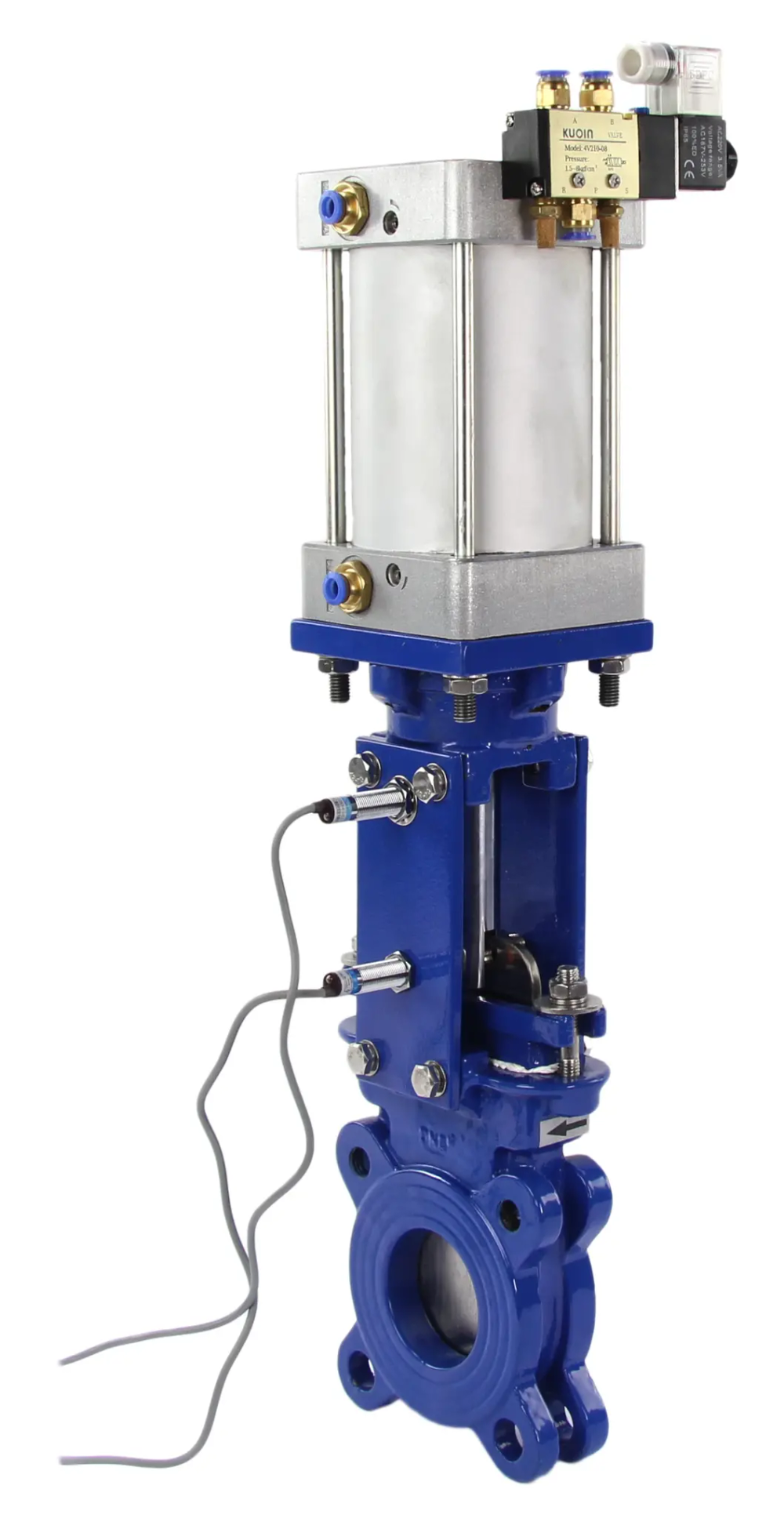

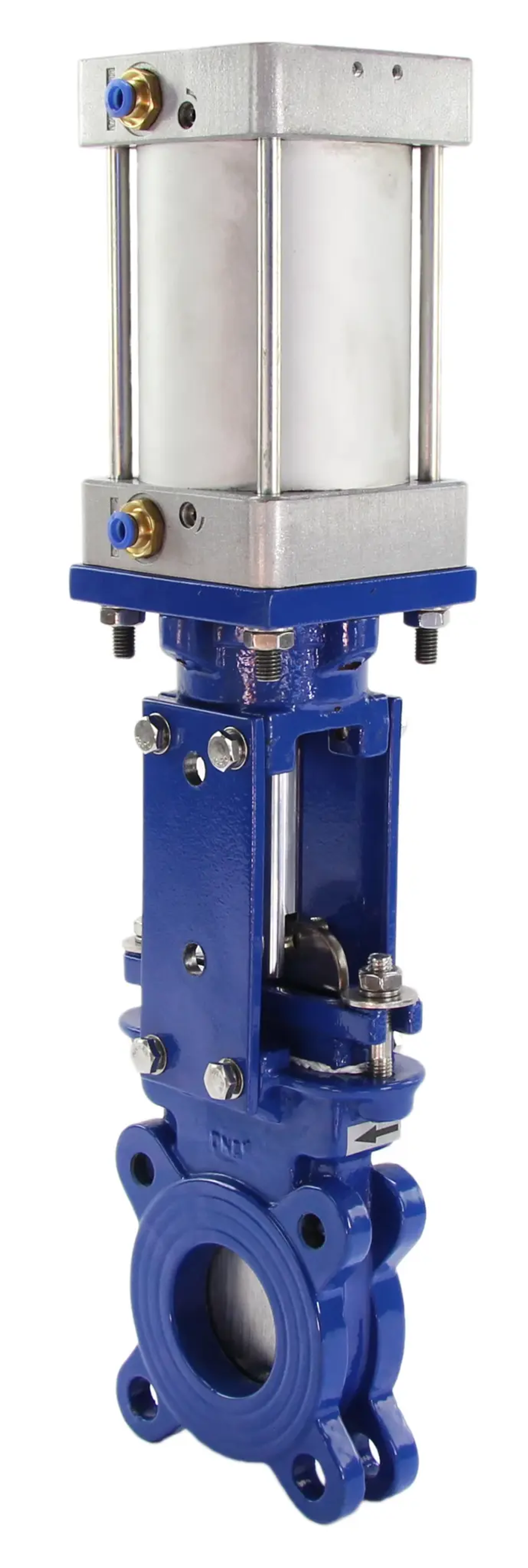

Задвижка шиберная DN.ru Ду250 с пневмоприводом, пневмораспределителем и индукционными датчиками

Габаритные и установочные размеры задвижки шиберной DN.ru Ду250:

Dn - 250 мм
L - 70 мм
H - 1090 мм
D - 395 мм
D1 - 350 мм
D2 - 319 мм
Тип ISO-фланца - F14
D0 - 200 мм
N-Th - 12ммх23

Параметры пневмораспределителя 4V210-08 24В:

Модель пневмораспределителя - 4V210-08 24В
Рабочая среда - фильтрованный сжатый воздух
Частота срабатывания - 5 цикл/сек
Степень защиты корпуса - 65
Взрывозащита - нет

Параметры индукционного датчика LJ12A3-4-J/EZ:

Модель - LJ12A3-4-Z/EX
Тип датчика - индукционный
Тип конструкции - цилиндрический
Напряжение питания - 12-250 Вольт
Ток - 300 мА
Состояние выхода - нормально разомкнутый
Дистанция срабатывания - 4 мм
Индикация срабатывания - есть

Эскиз задвижки шиберной DN.ru Ду250

Эскиз Задвижка шиберная ножевая DN.ru GVKR3431M-1W-Fb-2P Ду250 Ру10 односторонняя, межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - сталь, уплотнение - металл, с пневмоприводом, пневмораспределителем 4V210-0824В, индукц. датчиками LJ12A3-4-J

Схема подключения индукционного датчика LJ12A3-4-J/EZ

Конструкция и материалы задвижки DN.ru GVKR3431M-1W-Fb-2P 4V210-08-24 LJ12A3-4-J/EZ 24В Ду 250:

Эскиз конструкции и материалов задвижки DN.ru GVKR3431M-1W-Fb-2P 4V210-08-24 LJ12A3-4-J/EZ 24В Ду 250
