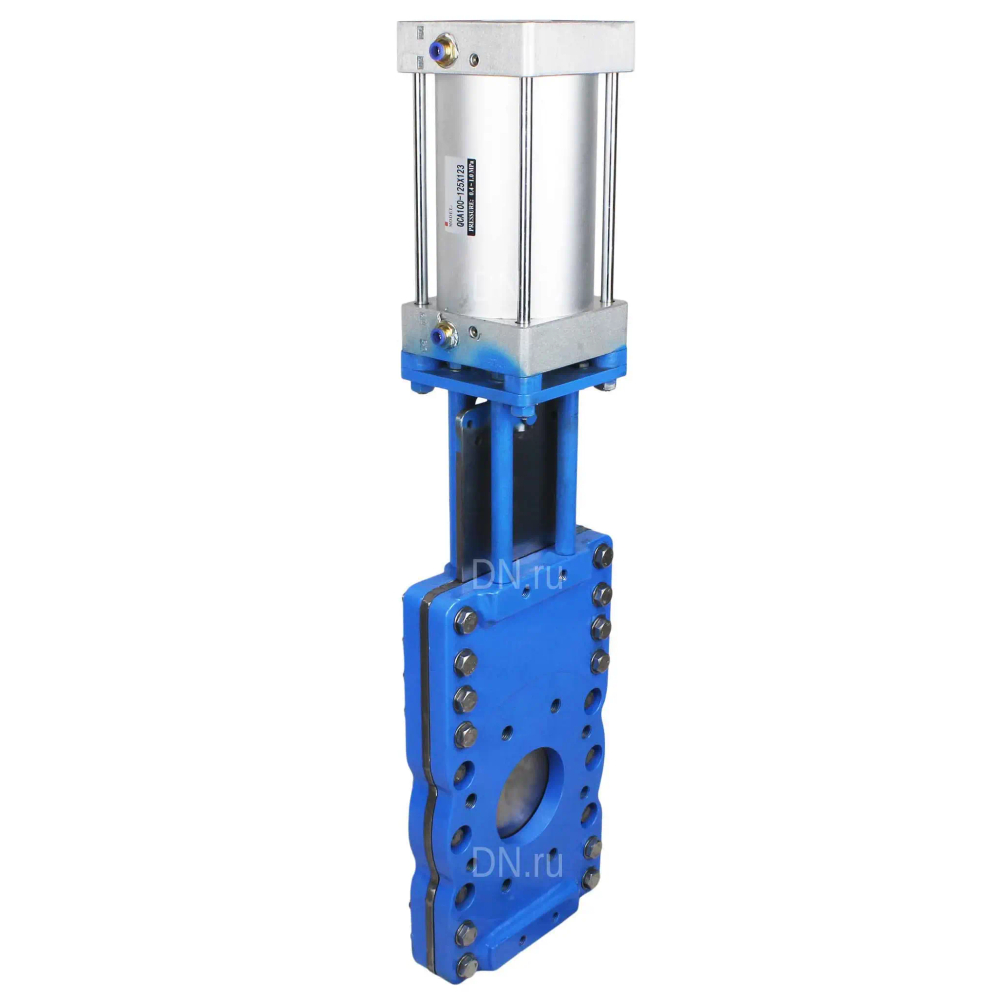

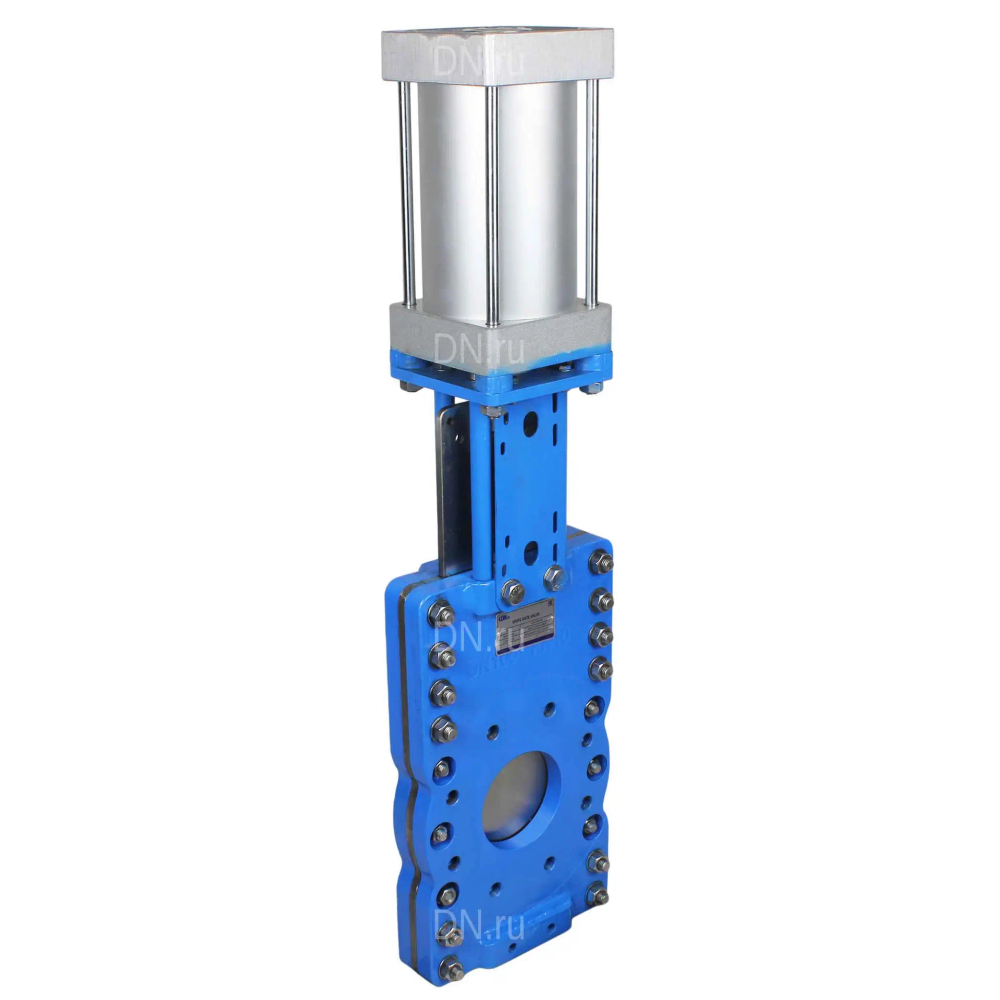

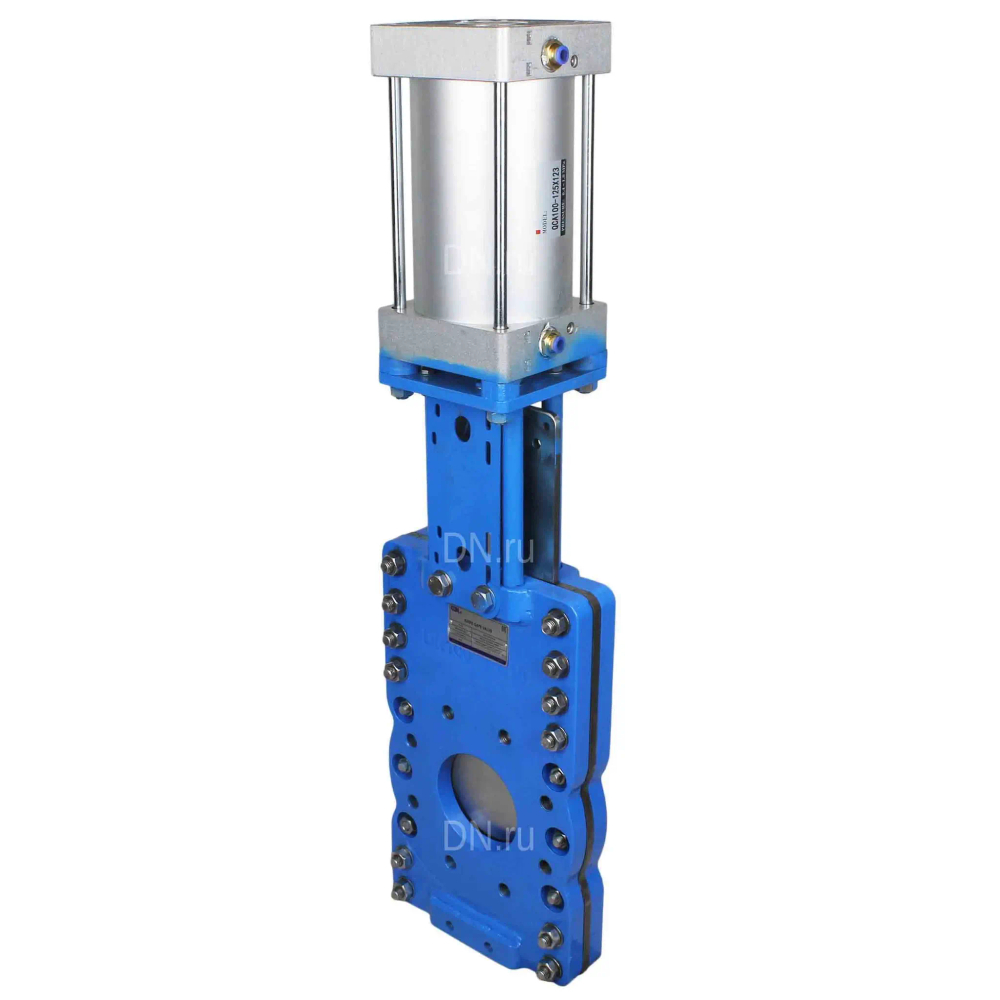

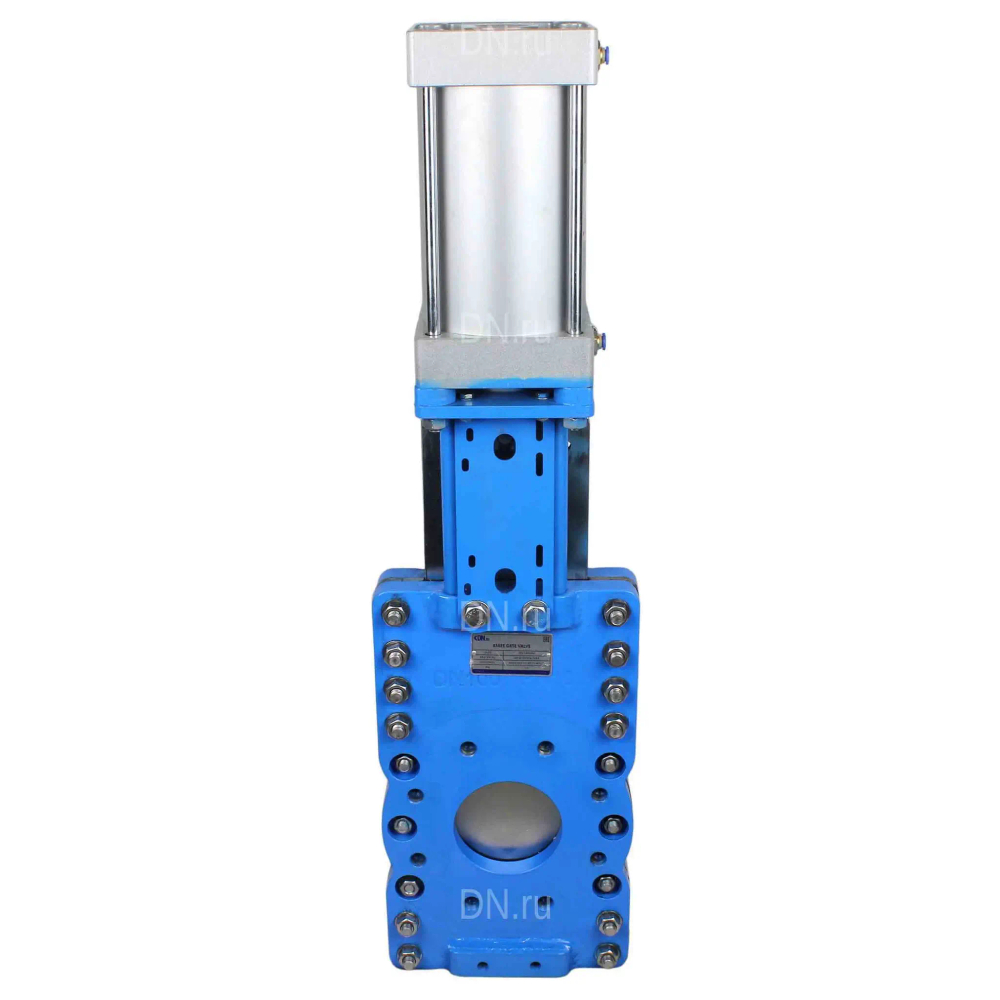

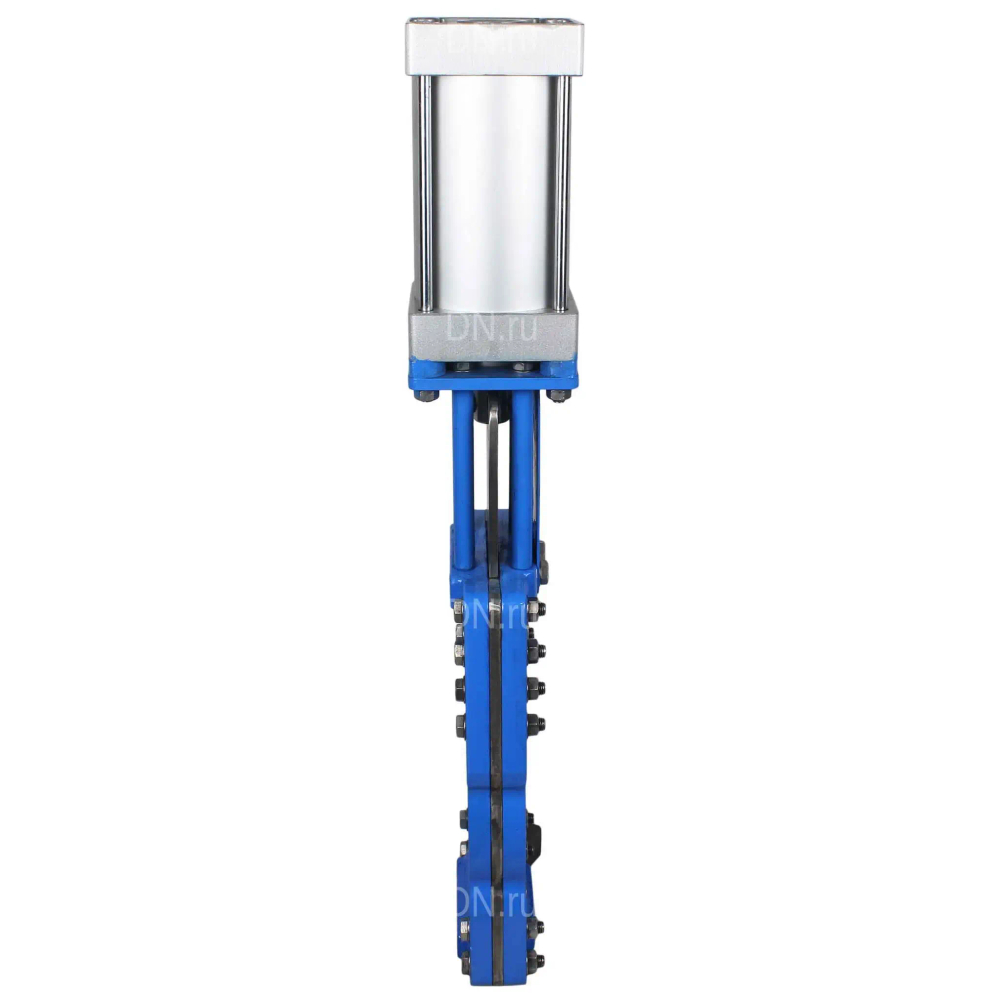

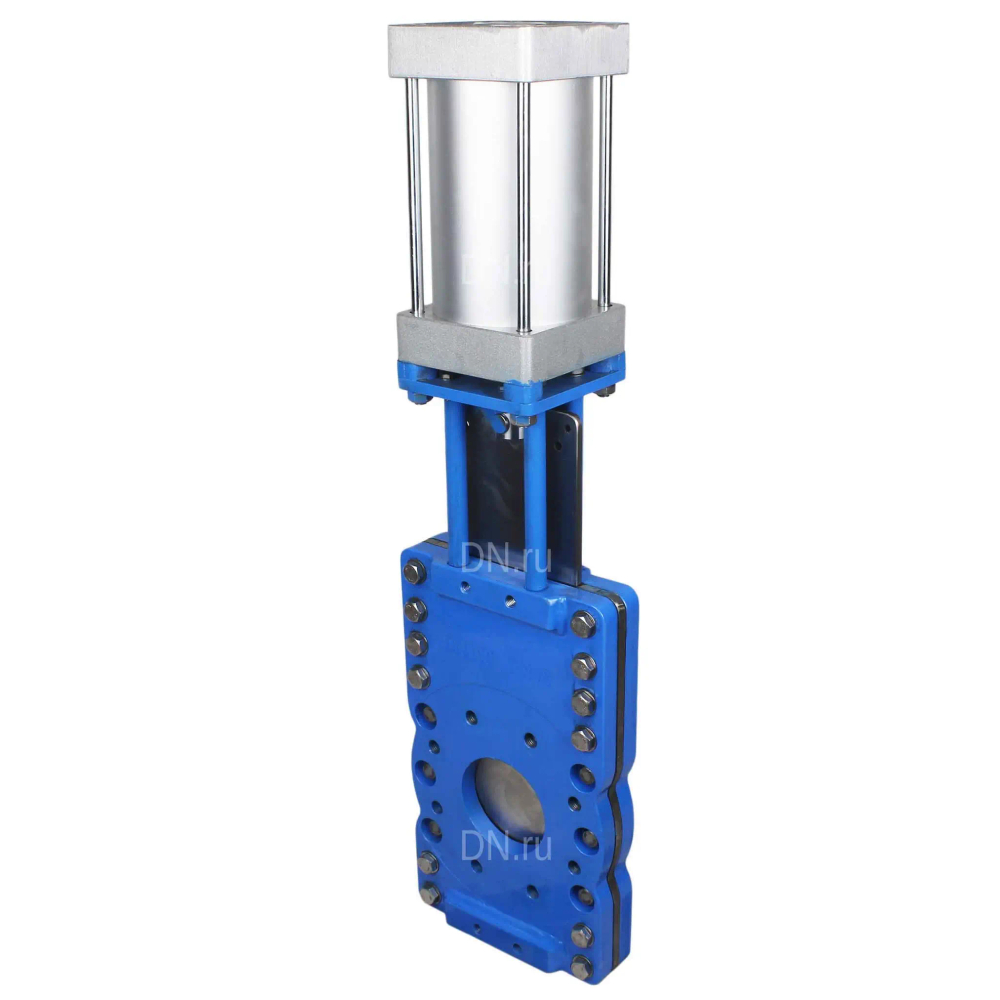

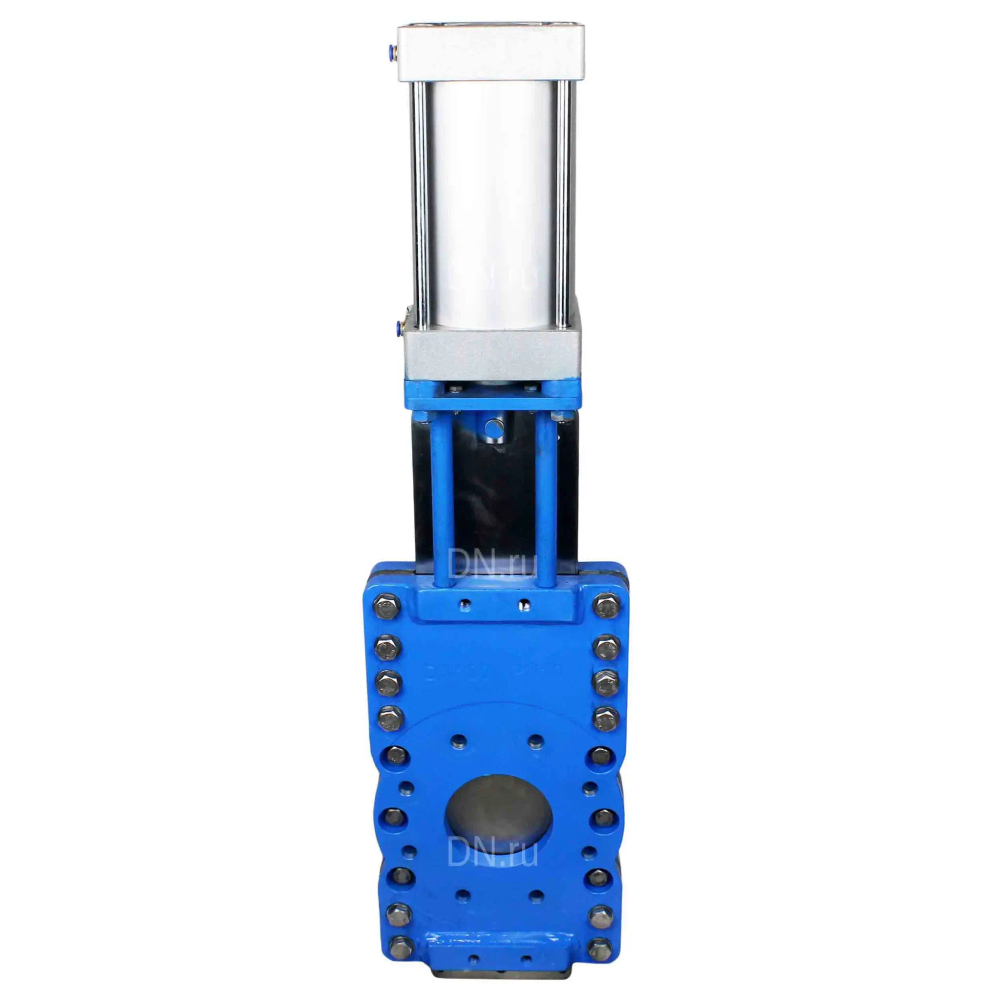

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая с пневмоприводом

Name: Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая с пневмоприводом
SKU: D040-08530
Price: 101277.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая с пневмоприводом

Характеристики

Бренд:

DN (ДН) Россия

Серия:

GVKRT

Тип присоединения:

межфланцевый

Уплотнение:

NBR

Тип управления:

пневмопривод

Класс материала корпуса:

сталь

Тип задвижки:

Шиберная

Диаметр условный:

Ду100 мм

Давление условное:

16 бар

Температура рабочей среды, max:

110 ℃

Конструкция шпинделя:

выдвижной

Направление потока:

Двустороннего действия

Наличие концевых выключателей:

нет

Тип пневмопривода:

двойного действия

Наличие пневмораспределителя:

нет

Наличие блока подготовки воздуха:

нет

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Описание

Характеристики

Отзывы

Описание

Характеристики

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2PДу100 Ру16 углеродистая сталь, межфланцевая с пневмоприводом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.

Общие параметры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16 с пневмоприводом:

Тип задвижки - Шиберная
Диаметр номинальный DN - 100 мм
Давление номинальное PN - 16 бар
Давление номинальное фланцев - 10/16 бар
Температура рабочей среды - от -30°C до + 110°C
Тип присоединения - межфланцевый
Класс герметичности по ГОСТ 9544-2015 - "B"
Климатическое исполнение - УХЛ4
Материал корпуса - Углеродистая сталь A216 Gr WCB/25Л
Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10
Строительная длина - 51 мм
Класс материала корпуса - сталь
Управление - пневмопривод
Конструкция шпинделя - выдвижной
Тип уплотнения - NBR
Рабочая среда - вязкие среды, порошковые и кристаллизованные среды, макулатура, пульпа
Средний ресурс, циклов закрытие/открытие - 20 000-50 000
Применение - добывающая промышленность, Целлюлозно-бумажная промышленность
Тип пневмопривода - двойного действия
Наличие концевых выключателей - нет
Направление потока среды - двустороннее
Количество болтовых отверстий для фланца - 8 шт
Диаметр болтовых отверстий для фланца - 16 мм
Вес - 25 кг
Гарантия - 12 мес.
Средний срок службы - 10 лет
Страна производитель - Россия

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, межфланцевая с пневмоприводом

Габаритные и установочные размеры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16 с пневмоприводом:

DN - 100 мм
L - 51 мм
D - 220 мм
D1 - 180 мм
D2 - 156 мм
H1 - 428 мм
G - 1/2"
N-Th - 8-М16
T - 12 мм

Эскиз размеров задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16 с пневмоприводом

Размеры пневмопривода

A - 246 мм
B - 102 мм
C - 144 мм
D - 60 мм
E - 70 мм
F - 32 мм
G - 40 мм
H - 50 мм
I - 39 мм
J - 11 мм
K - М27х2
L - М12х1,75
M - 15 мм
N - 20 мм
O - G1/2”
S - 140 мм
T - 110 мм
V - 32 мм
W - 29 мм

Эскиз размеров пневмопривода

Материалы задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16 с пневмоприводом:

№	Наименование	Материал
1	Корпус	Углеродистая сталь A216 Gr WCB/25Л
2	Шибер	Нержавеющая сталь AISI/SS 304/08Х18Н10
3	Уплотнение направляющей	NBR
4	Уплотнение направляющей	NBR
5	Стойка	сталь Q235
6	Шток	сталь 45
7	Головная часть стойки	чугун GGG40
8	Пневмоцилиндр	-
9	Штоковый соединительный узел	сталь Q235
10	Соленоидный клапан	-
11	Фильтр	-

Эскиз материалов задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду100 Ру16 с пневмоприводом
