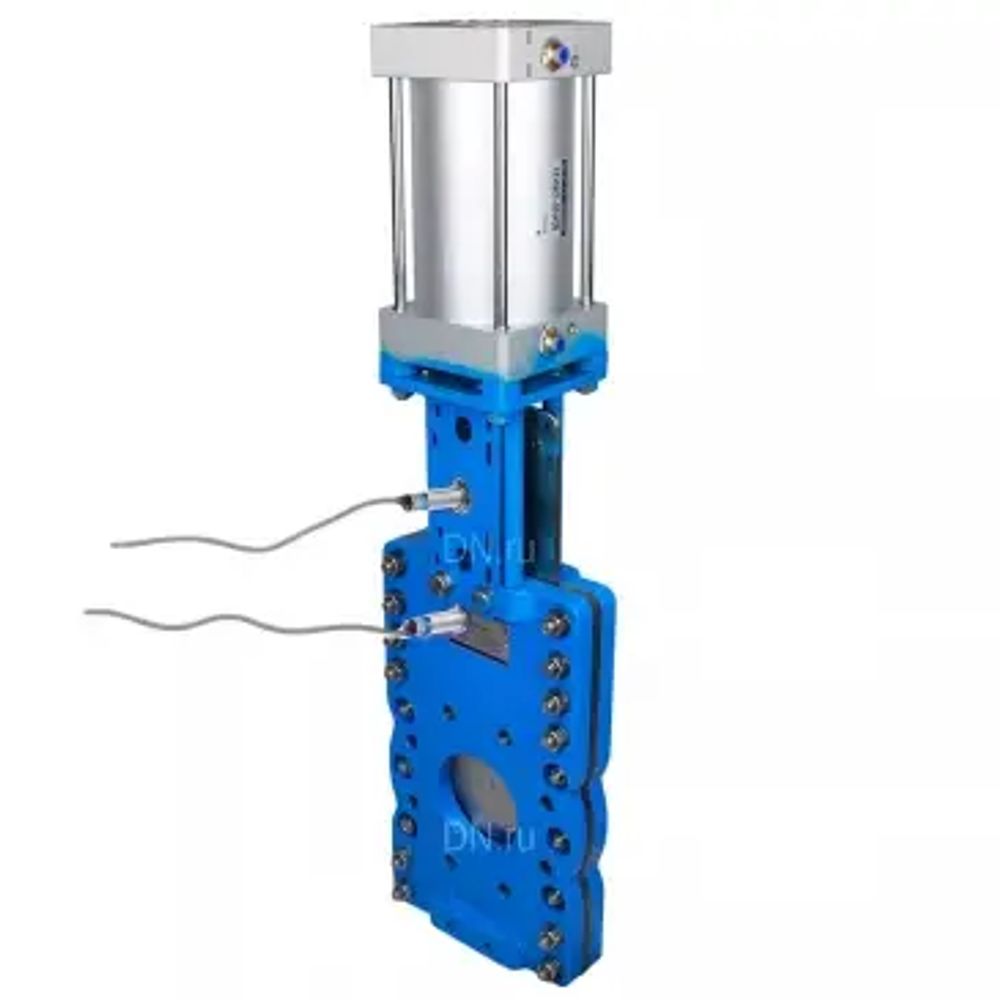

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевая, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В

Задвижка шиберная со сквозным ножом предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды с высокой концентрацией твердых частиц. Также может применяться в системах подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка ножа позволяет отсекать потоки высокой плотности.

Индукционный датчик – это датчик бесконтактного типа, предназначенный для контроля положения объектов из металлов. К другим материалам не чувствителен. Индукционные датчики успешно и широко используются для решения многих задач автоматизации процессов в производстве. Изготавливаются с нормально разомкнутыми и нормально замкнутыми контактами, но есть варианты и с обеими типами контакта одновременно. Работают за счет изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Технические параметры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевой, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В:

• Давление номинальное PN - 10 бар
• Диаметр номинальный DN - 250 мм
• Тип присоединения - межфланцевый
• Среда - вязкие среды, порошковые и кристаллизованные среды, макулатура, пульпа
• Тип управления - пневмопривод
• Применение - добывающая промышленность, Целлюлозно-бумажная промышленность
• Наличие концевых выключателей - нет
• Тип задвижки - Шиберная
• Климатическое исполнение - УХЛ4
• Температура рабочей среды - от -30°С до +110°С
• Цвет - Синий
• Присоединение - межфланцевое
• Управление - С пневмоприводом
• Класс герметичности - B
• Тип запорного органа - шиберный
• Наружный диаметр фланца - 395 мм
• Межцентровое расстояние отверстий фланца - 350 мм
• Диаметр соединительного выступа - 319 мм
• Модель арматуры - GVKRT3431N-2W-Fb-2P
• Конструкция шпинделя - выдвижной
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Наличие ковера - нет
• Наличие опорной плиты под ковер - нет
• Наличие Т-образного ключа - нет
• Серия - GVKRT
• Страна производитель - Россия
• Гарантия - 12 мес.
• Срок службы - 10 лет
• Вес - 86.5 кг

Задвижка шиберная со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевая, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В

Габариты и размеры задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевой, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В:

• DN - 250 мм
• L - 70 мм
• D - 395 мм
• D1 - 350 мм
• D2 - 319 мм
• H1 - 880 мм
• G - 3/4"
• N - Th - 12 – М20
• T - 16 мм

Эскиз габаритов и размеров задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевой, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В

Таблица деталей и материалов задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевой, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В:

Эскиз деталей и материалов задвижки шиберной со сквозным ножом DN.ru GVKRT3431N-2W-Fb-2P Ду250 Ру10 межфланцевой, корпус - углеродистая сталь WCB, шибер - нержавеющая сталь 304, уплотнение - NBR, с пневмоприводом и индукционными датчиками LJ12A3-4-J/EZ 220В

Технические параметры пневмоцилиндра SC 200x220:

• Конструкция - двойного действия
• Модель пневмоцилиндра - SC 200x220
• Рабочая среда - сжатый воздух
• Класс загрязненности - 6 по ГОСТ 17433-80
• Демпфирование - регулируемое
• Рабочий диапазон давления - 1-9 бар
• Диапазон рабочих температур - от -5°С до +70°С

Габариты и размеры пневмоцилиндра SC 200x220:

Эскиз габаритов и размеров пневмоцилиндра SC 200x220

Технические параметры индукционных датчиков LJ12A3-4-J/EZ 220В:

Индукционные датчики LJ12A3-4-J/EZ 220В
