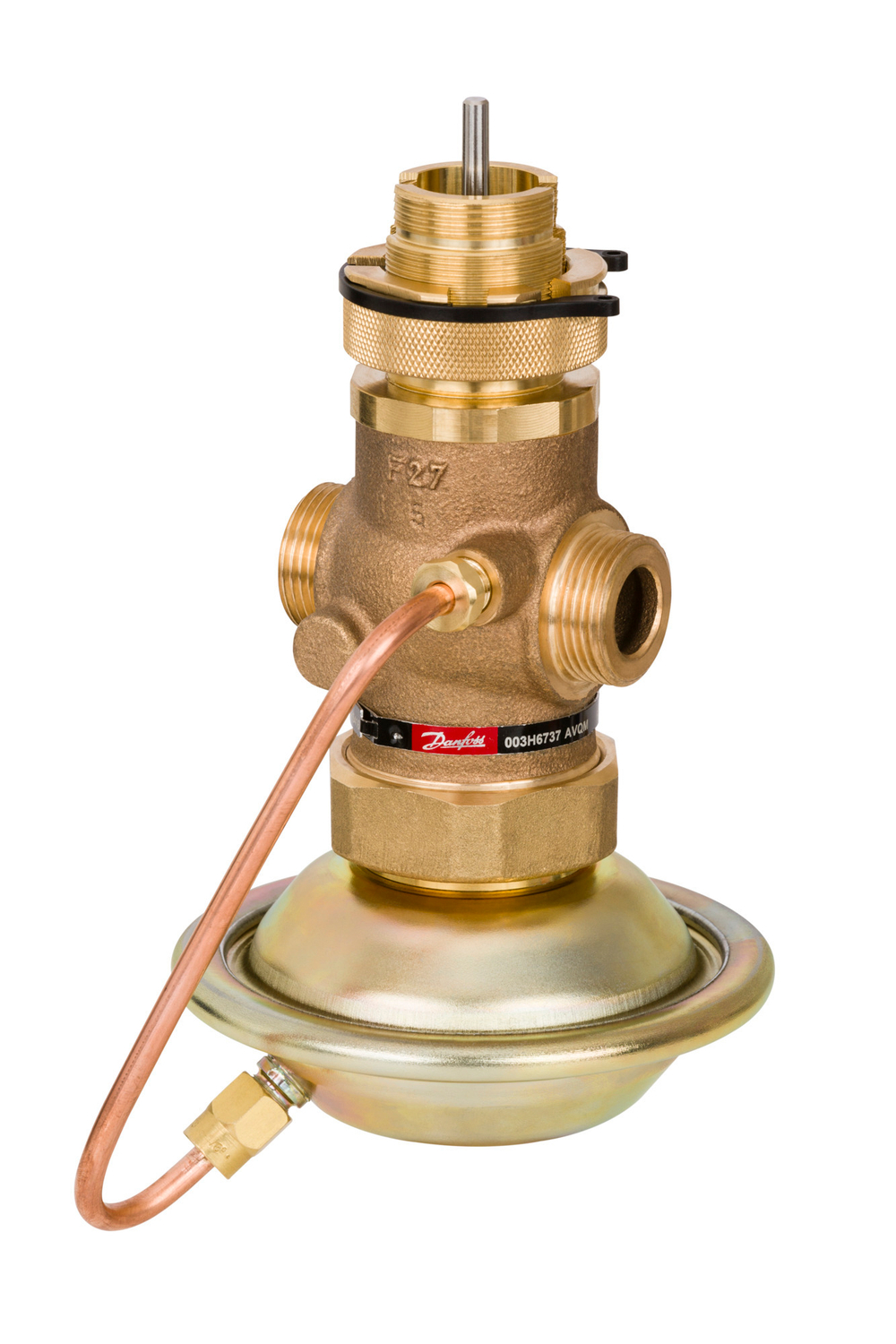

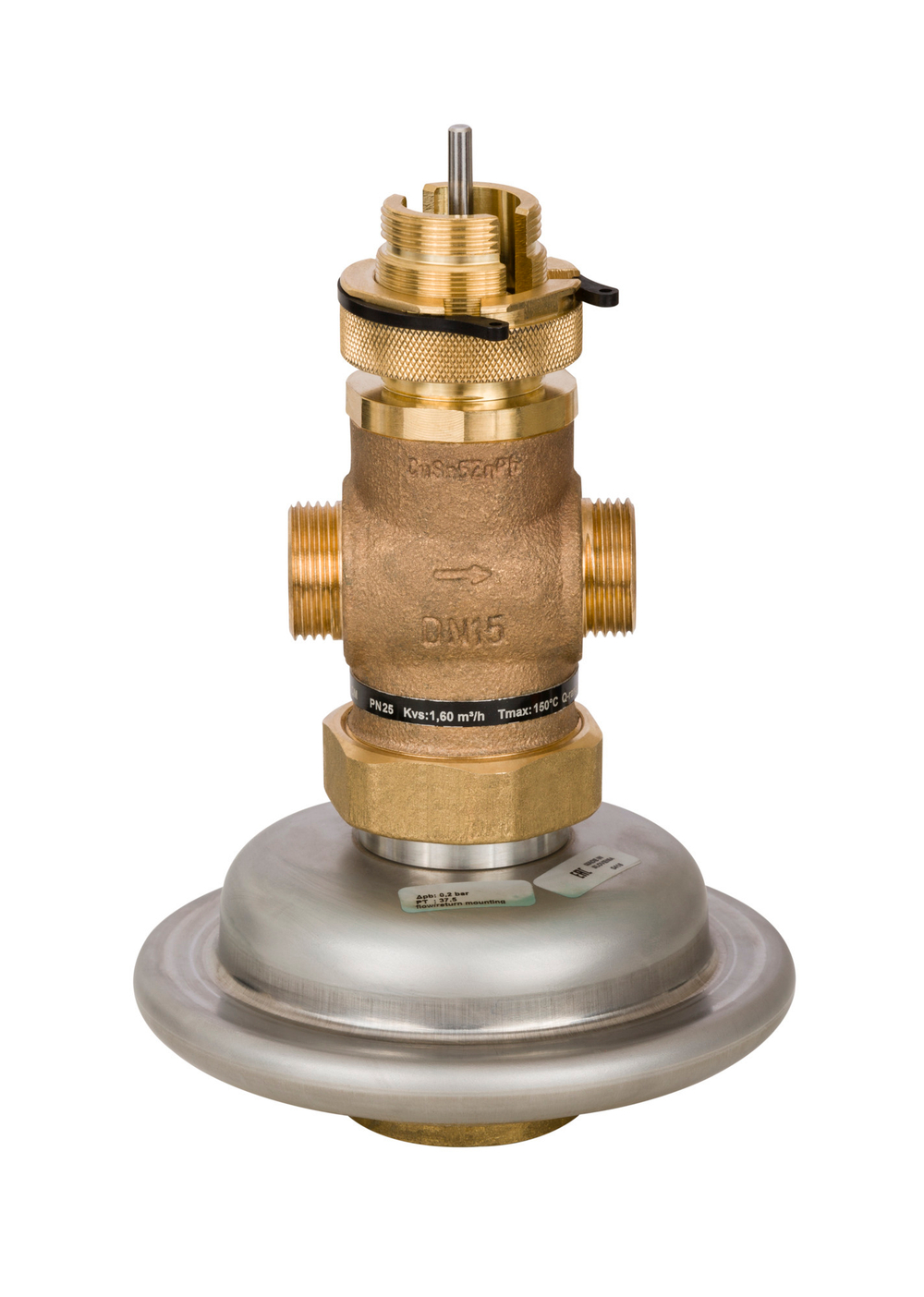

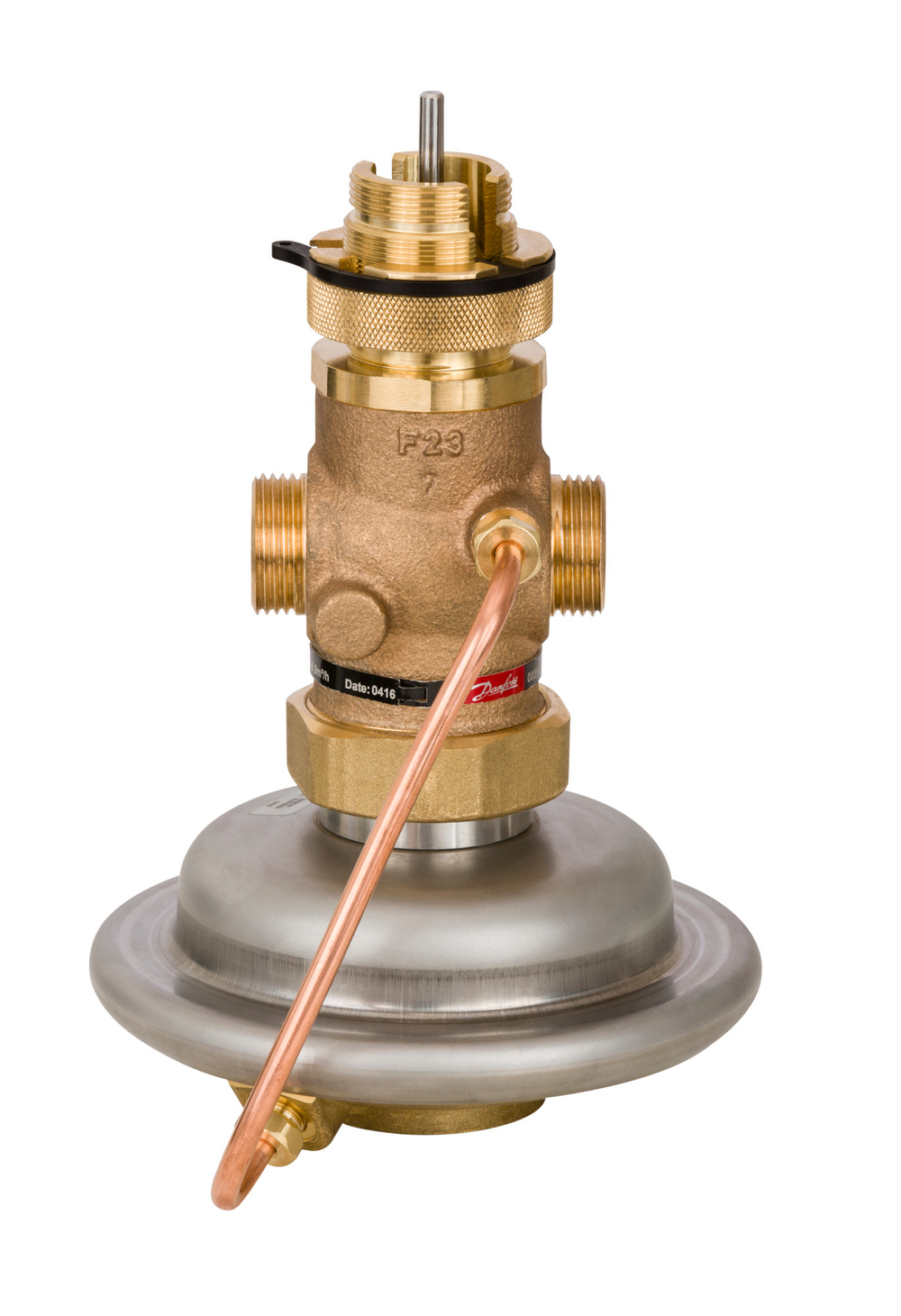

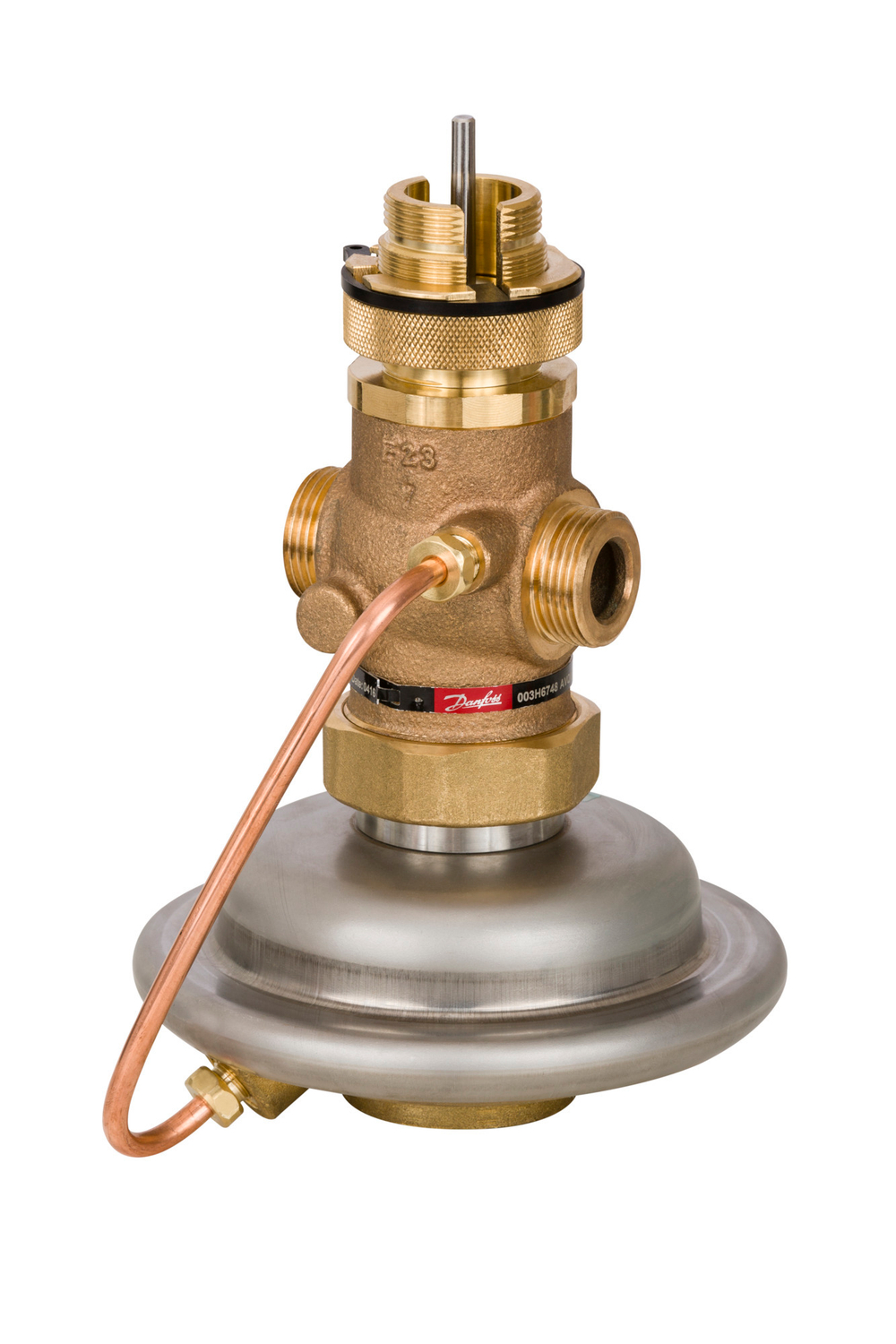

Комбинир. регулятор расхода AVQM DN 15

Name: Комбинир. регулятор расхода AVQM DN 15
SKU: 003H6750
Price: 30000.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Бренд:

Ридан ( Ridan )

Рабочая среда:

Вода или 30% водный раствор гликоля

Климатическое исполнение:

Категория 3 по ГОСТ 15150-69

Номинальный диаметр (DN), мм:

15

Номинальное давление (PN), бар:

25

Корпус:

Красная бронза CuSn5ZnPb (Rg5)

L, мм:

88

Уплотнение:

EPDM

Температура рабочей среды, °С:

2–150

Ход штока, мм:

5

Максимально допустимый перепад давлений, бар:

20

Пропускная способность Kvs, м³/ч:

4

H2, мм:

88

Тип присоединения к трубопроводу:

Цилиндрическаянаружная трубная резьбапо ISO 228/1

Герметичность затвора (объем протечки / класс герметичности):

≤ 0,02

Максимальный расход, м^3/ч:

2,4 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Масса, кг, не более:

3

H, мм:

109

Характеристика регулирования:

Логарифмическая

Седло:

Нержавеющая сталь, мат. № 1.4571

Коэффициент начала кавитации:

≥ 0,6

Вид привода или регулирующего блока:

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33

Динамический диапазон регулирования:

> 1 : 30

Золотник:

Необесцинковывающаяся латунь CuZn36Pb2As

PH среды:

Мин. 7 , Макс 10

Мин. перепад давлений на клапане ΔР, бар:

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб

Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар:

0,07÷2,2

Уплотнение регулирующего блока:

EPDM

Площадь регулирующей диафрагмы регулирующего блока, см2:

54

Условное давление регулирующего блока, бар:

25

Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар:

0,2

Все характеристики

за шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Наличие на складе Екатеринбург:

Выбрать

Характеристики

Отзывы

Характеристики

Бренд

Ридан ( Ridan )

Рабочая среда

Вода или 30% водный раствор гликоля

Климатическое исполнение

Категория 3 по ГОСТ 15150-69

Номинальный диаметр (DN), мм

15

Номинальное давление (PN), бар

25

Корпус

Красная бронза CuSn5ZnPb (Rg5)

L, мм

88

Уплотнение

EPDM

Температура рабочей среды, °С

2–150

Ход штока, мм

5

Максимально допустимый перепад давлений, бар

20

Пропускная способность Kvs, м³/ч

4

H2, мм

88

Тип присоединения к трубопроводу

Цилиндрическаянаружная трубная резьбапо ISO 228/1

Герметичность затвора (объем протечки / класс герметичности)

≤ 0,02

Максимальный расход, м^3/ч

2,4 (значения максимального расхода достигаются при ΔРAVQM > 1-1,5 бар)

Масса, кг, не более

3

H, мм

109

Характеристика регулирования

Логарифмическая

Седло

Нержавеющая сталь, мат. № 1.4571

Коэффициент начала кавитации

≥ 0,6

Вид привода или регулирующего блока

AMV(E)10, AMV(E) 13, AMV(Е) 13SU, AMV(E) 20, AMV 150, AMV(E) 23, AMV(E) 23SU, AMV(Е) 30 и AMV(E) 33

Динамический диапазон регулирования

> 1 : 30

Золотник

Необесцинковывающаяся латунь CuZn36Pb2As

PH среды

Мин. 7 , Макс 10

Мин. перепад давлений на клапане ΔР, бар

минммальный перепад давлений зависит от расхода и значения Kvs. Для расхода=макс. расход: ΔPmin ≥0,5 бар.Для расхода < макс. расход: ΔPmin = (G/Kvs)2 + ΔPрб

Диапазон настройки предельного расхода Gмакс., м3/ч, при фиксированном перепаде давлений на регуляторе-ограничителе расхода ΔРрб. = 0,2 бар

0,07÷2,2

Уплотнение регулирующего блока

EPDM

Площадь регулирующей диафрагмы регулирующего блока, см2

54

Условное давление регулирующего блока, бар

25

Фиксированный перепад давлений на регулирующем клапане ΔРкл., бар

0,2
